1/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main Vorhersage von RNA- Sekundärstrukturen -drei verschiedene Methoden zur Vorhersage von Pseudoknoten.

Ähnliche Präsentationen


Präsentation zum Thema: "1/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main Vorhersage von RNA- Sekundärstrukturen -drei verschiedene Methoden zur Vorhersage von Pseudoknoten."—  Präsentation transkript:

1 1/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main Vorhersage von RNA- Sekundärstrukturen -drei verschiedene Methoden zur Vorhersage von Pseudoknoten der RNA Natalie Jäger Aktuelle Themen der Bioinformatik Aktuelle Themen der Bioinformatik

2 2/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main Vorhersage von Pseudoknoten Grundlagen – Aufbau der RNAGrundlagen – Aufbau der RNA 3 Methoden für RNA Secondary Structure Prediction: Stochastisches Modellieren durch parallele GrammatikenStochastisches Modellieren durch parallele Grammatiken Graph-theoretischer AnsatzGraph-theoretischer Ansatz „Iterated Loop Matching“ Algorithmus„Iterated Loop Matching“ Algorithmus

3 3/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main Vorhersage von Pseudoknoten Stochastic modeling of RNA pseudoknotted structures: a grammatical approach; Cai, Russell, Wu; 2003 A graph theoretical approach to predict common RNA secondary sructure motifs including pseudoknots in unaligned sequences; Yongmei, Stormo, Xing; 2004 An iterated loop matching approach to the prediction of RNA secondary structures with pseudoknots; Ruan, Stormo, Zhang; 2004

4 4/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main Biologische Aspekte der RNA -besteht Zuckerphosphat- Rückgrat, sowie einer Abfolge von 4 möglichen Basen (A, U, G, C) -Unterschied zur DNA: Zucker ist die Ribose, und eine der vier Basen, nämlich T (Thymin) ist ersetzt durch U (Uracil) -Jeweils drei Nukleotide bilden ein Codon, mit dessen Hilfe sich eine spezifische Aminosäure, eindeutig bestimmen lässt

5 5/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main Funktion der RNA -im Gegensatz zur doppelsträngigen DNA - einsträngige Polynukleotide -dieser Unterschied erhöht die katalytische Funktion der RNA und erlaubt ihr chemische Reaktionen, die der DNA nicht möglich sind -mRNA, Boten-RNA: kopiert die in einem Gen auf der DNA liegende Information und trägt sie zum Ribosom, wo mit Hilfe dieser Information die Proteinbiosynthese stattfinden kann

6 6/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main tRNA, Transfer-RNA: kodiert keine genetische Information, sondern dient als Hilfsmolekül bei der Proteinbiosynthese, indem sie eine einzelne Aminosäure aus dem Cytoplasma aufnimmt und zum Ribosom transportiert Paarungen konjugierender Basen über Wasserstoff- brücken  kleeblattartige Struktur

7 7/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main rRNA, ribosomale RNA: trägt ähnlich wie die tRNA keine genetische Information, sondern ist am Aufbau des Ribosoms beteiligt und erfüllt dort auch Stoffwechselfunktion snRNA, small nuclear-RNA: im Zellkern von Eukaryoten, verantwortlich für die enzymatische Spaltung der RNA (Splicing)

8 8/89 Johann-Wolfgang-Goethe Universität, Frankfurt am MainRNA-Sekundärstrukturen werden durch Interaktionen zwischen komplementären Nucleotid-Paaren festgelegt (über H-Brücken), die nah oder weit voneinander im Molekül entfernt sind genau diese Interaktionen falten die RNA in solche Formen wie Stem Loops oder die komplizierteren Pseudoknoten Sekundärstruktur hängt mit der Funktion der RNA zusammen  daher versucht man Sekundärstruktur der RNA vorherzusagen

9 9/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main Stem Loops (Haarnadelstruktur) - Doppelhelixbereich, der durch Basenpaarung zwischen benachbarten, komplementären Sequenzen innerhalb eines RNA-Stranges entsteht

10 10/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main Pseudoknoten  Pseudoknoten wegen c und c`, die zusammen eine Base-Paired-Region sind, also eine Doppelhelix bilden

11 11/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main Definition Pseudoknoten: 1.In der RNA-Sequenz s beinhaltet die Teilsequenz t eine potential region, wenn eine Base-Region zu einer Helix beiträgt in s, aber nicht zu einer Helix in t  c und c´ sind potential regions 2.Die Teilsequenz t ist eine P-Structure, wenn sie eine potential region enthält. t ist nicht-triviale P- Structure, wenn die potential region zwischen zwei base-paired regions liegt

12 12/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main 3. s ist eine RNA-Sequenz. s ist eine pseudo- geknotete Struktur, wenn sie zwei nicht- überlappende P-Strukturen enthält, wobei eine davon nicht-trivial ist (hier: t 1 ), und beide potential regions bilden eine Doppelhelix  so können alle RNA-Pseudoknoten definiert werden

13 13/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main Vorhersage von RNA-Sekundärstrukturen Grammatiken nach Chomsky sind ideal um zum Modellieren von Interaktionen zwischen Nucleotiden (  Stems sind palindromartig) Stem Loops kann man mit stochastischen kontextfreien Grammatiken (SCFG) modellieren Pseudoknoten sind aber komplexer als Stem Loops und würden formal eine kontextsensitive Grammatik erfordern, was aber Komplexität stark erhöht

14 14/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main Parallele Grammatiken zum Vorhersagen von Pseudoknoten werden hier parallel communicating grammar systems (PCGS) benutzt PCGS besteht aus einer Anzahl an Chomsky Grammatiken - den Components G i eine Component kann Sequenzen anfragen, die von anderen Grammatiken erzeugt wurden mehrere Components können gleichzeitig anfragen

15 15/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main Parallele Grammatiken so kann eine kontextsensitive Struktur, wie ein Pseudoknoten, durch eine kontextfreie Grammatik synchronisiert mit einer Vielzahl an regulären Grammatiken generiert werden Stochastische Version von PCGS wird dadurch so einfach wie bei SCFG die (eine) CFG beinhaltet spezielle query symbols als Nichtterminale für potentielle base-pairing regions, welche die für Pseudoknoten typische Doppelhelix formen (einziger Unterschied zu SCFG)

16 16/89 Johann-Wolfgang-Goethe Universität, Frankfurt am MainPCGS ein PCGS  besteht aus mehr als einer Chomsky Grammatik G 0, G 1,..., G k  – den Components Grammatik G 0 wird Master genannt Grammatiken teilen sich Alphabet (Terminale; hier: a, c, g, u) und Variablen (Nonterminale) es gibt zusätzlich spezielle Nonterminale: Query Symbols – diese sorgen für die Kommunikation zwischen den Grammatiken

17 17/89 Johann-Wolfgang-Goethe Universität, Frankfurt am MainPCGS die Ableitung des Systems ist das Umschreiben jeder Grammatik (Components) Synchronisierung zwischen dem Umschreiben der Components erhält man durch die Query Symbols Q i die Sprache, die durch das PCGS schließlich erzeugt wird, ist eine Menge von Strings, welche die Master- Grammatik G 0 erzeugt

18 18/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main PCGS Beispiel -zeigt die 3 regulären (Hilfs-)Grammatiken G 1, G 2, G 3 -Synchronisierung zwischen G 1 und G 2 erhält man durch die Produktion S 1  Q 2, weil dadurch in G 2 zuerst abgeleitet wird

19 19/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main PCGS Beispiel -Beispiel für das parallele Ableiten von den zwei base- paired Regionen acg und cgu

20 20/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main PCGS Beispiel - zeigt die kontextfreie Master-Grammatik G 0 -G 0 beschreibt zwei nicht-überlappende P-Structures; eine davon ist nicht-trivial

21 21/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main PCGS Beispiel - Ableitungsbaum des PCGS, so dass eine pseudo- geknotete Struktur entsteht

22 22/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main PCGS: Stochastische Version Wahrscheinlichkeiten mit den Produktionsregeln jeder Component (Grammatik) der PCGS assoziieren am einfachsten durch Definieren einer Wahrscheinlichkeits-Verteilung für jede Component als unabhängige SCFG die Wahrscheinlichkeit für einen parallen Ableitungsschritt muss aber die bedingten Wahrscheinlichkeiten berücksichtigen, die durch die Kommunikation zwischen Grammatiken entstehen

23 23/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main PCGS: Stochastische Version die Wahrscheinlichkeit für einen Pseudoknoten lässt sich durch die Master-CFG G 0 berechnen, wenn die Wahrscheinlichkeiten für Crossing Helices (Q 1, Q 2 ), die durch Hilfsgrammatiken generiert werden, bekannt sind: Sei  = {a, u, c, g},  eine PCGS mit m Components. Dann ist L  die Menge aller pseudogeknoteten Strukturen die  generiert Es gilt:

24 24/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main PCGS: Stochastische Version die Wahrscheinlichkeit für die Ableitung S 0  * s 1 r 1 s 2 r 2 s 3 weil die Generierung von r 1 und r 2 (potential regions) synchron ist

25 25/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main PCGS: Stochastische Version der Produktterm ist die Wahrscheinlichkeit für das komplementäre Alignment zwischen r 1 und r 2 die stochastische Version des PCGS ist somit nur die stochastische Version der kontextfreien Master- Grammatik G 0 einziger Unterschied zu sonstigen SCFG: die Query Symbols, die als Nonterminale dazu dienen Pseudoknoten (Crossing Helices) zu spezifizieren

26 26/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main Automatisierter Algorithmus für Pseudoknoten-Vorhersage Resultat aus PCGS: ein System, das automatisch einen „Pseudoknoten-Vorhersage-Algorithmus“ für jede pseudogeknotete Struktur generiert zum Modellieren von Crossing Helices, repräsentiert durch die Query Symbols, benötigt man eine 5x5 probabilistische Matrix diese Matrix beschreibt die Wahrscheinlichkeits- Verteilung (der 4 Basen + gap für bulges) in den Crossing Helices

27 27/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main Automatisierter Algorithmus für Pseudoknoten-Vorhersage basiert auf Dynamischem Programmieren, ähnlich dem CYK-Algorithmus für die Eingabe-Sequenz x[1..n] (eine SCFG in CNF) berechnet der Algorithmus für jedes Nonterminal X die maximale Wahrscheinlichkeit für jede Teilsequenz x[i..j] der Algorithmus unterscheidet 3 Kategorien von Teilsequenzen: stem-loops, Pseudoknoten und P- Structures

28 28/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main Automatisierter Algorithmus für Pseudoknoten-Vorhersage 1.Berechnung für stem-loops folgt dem CYK- Algorithmus 2. Berechnung von Pseudoknoten erfolgt über eine Hilfsfunktion H, welche für jedes Paar an Teilsequenzen die maximale Wahrscheinlichkeit angibt, eine Crossing Helix zu bilden

29 29/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main Exkurs: Exkurs: CYK-Algorithmus Der Cocke-Younger-Kasami-Algorithmus (CYK- Algorithmus) ist ein Algorithmus, der das Wortproblem für gegebene kontextfreie Sprachen effizient löst. Die Sprache muss dazu in Form einer Grammatik in CNF vorliegen. Laufzeit O(n³) Anstatt sofort zu berechnen, ob sich das Wort w der Länge m aus dem Startsymbol ableiten lässt, wird zuerst ermittelt, aus welchen Variablen sich einstellige Teilworte von w ableiten lassen. Danach wird für alle zweistelligen Teilworte berechnet, aus welchen Variablen sie sich ableiten lassen.

30 30/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main Automatisierter Algorithmus für Pseudoknoten-Vorhersage für das Nonterminal X wird die maximale Wahrscheinlichkeit, aus X einen Pseudoknoten x[i..j] abzuleiten, so berechnet: - wobei Y und Z Teilsequenzen sind, die potentielle base- pairing regions x[h..l] und x[u..v] enthalten

31 31/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main Automatisierter Algorithmus für Pseudoknoten-Vorhersage

32 32/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main Automatisierter Algorithmus für Pseudoknoten-Vorhersage 3. die maximale Wahrscheinlichkeit, für das Nonterminal X eine P-Structure x[k..l] aus der Teilsequenz x[i..j] abzuleiten, ist so definiert: -bzw. rekursiv:

33 33/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main Automatisierter Algorithmus für Pseudoknoten-Vorhersage

34 34/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main Implementierung und Tests Laufzeit im worst case: O(n 6 ) für CPU-Zeit / O(n 4 ) für Speicher (RAM) die Eingabe besteht aus der SCFG G 0 (inklusive query symbols), die in CNF vorliegen muss, und einer 5x5 probabilistischen Matrix, welche die Wahrscheinlichkeiten für das Base-Pairing enthält getestet wurden 36 tmRNA Sequenzen (alle Pseudoknoten vorab bekannt): in 34 Sequenzen wurde ein Pseudoknoten vorausgesagt, wenn auch nur in 7 Sequenzen absolut korrekt  (7+18)/36=69%

35 35/89 Johann-Wolfgang-Goethe Universität, Frankfurt am MainZusammenfassung stochastisches Modellieren von RNA-Pseudoknoten durch Parallel Communicating Grammar Systems (PCGS) eine kontextfreie Grammatik synchronisiert mit einer Anzahl an regulären Grammatiken – kontextsensitive Regeln vermieden dieses Modell erlaubt die automatische Generierung eines Pseudoknoten-Vorhersage-Algorithmus für jede spezifische pseudogeknotete Struktur

36 36/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main Zusammenfassung RNA- Primär- sequenz via PCGS SCFG G 0 in CNF und 5x5 Matrix Algorithmus (ähnlich CYK): Für jedes X der SCFG wird maximale Ws. für 1.stem loop 2.Pseudoknoten 3.P-Structure berechnet Ausgabe: RNA-Sekundärstruktur mit maximaler Wahrscheinlichkeit

37 37/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main Graph-theoretischer Ansatz um RNA-Sekundärstrukturen in einer Menge von funktionell oder evolutionär verwandten Sequenzen vorherzusagen Methode basiert auf dem Vergleich von Stem-Loops zwischen Sequenzen Algorithmus findet Menge von stabilen Stem-Loops, die in mehreren Sequenzen konserviert vorliegen – daraus lässt sich Konsensus-Sekundärstruktur formen

38 38/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main Graph-theoretischer Ansatz Das generelle Schema dieser Methode: 1.Finden aller möglichen stabilen Stems in jeder Sequenz und diese vergleichen mit denen aller anderen Sequenzen 2.Finden aller potentiell konservierten Stems, die in Teilmengen der Sequenzen gemeinsam vorliegen 3.Zusammenfügen der besten Mengen von konservierten Stems um eine Konsensus- Sekundärstruktur zu konstruieren

39 39/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main Graph-theoretischer Ansatz

40 40/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main a) Finden aller stabilen Stems Definition stem: palindromische Helix in einer Sequenz, welche die Basenpaare AU oder GC (oder wobble:GU) umfasst; mit minimaler Länge von L Basenpaaren um Suchraum zu reduzieren werden nur stabile stems betrachtet Evaluieren der Stabilität eines stems durch seine Stacking-Energie (nach Turner)  nur stems mit Stacking-Energie niedriger als cutoff E (Default:-5kcal) gelten als stabil Auflisten aller mögliche stems durch einen branch-and- bound Algorithmus (Programm dotplot)

41 41/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main b) Vergleichen von Stems über mehrere Sequenzen globales Alignieren von 2 Sequenzen nach Needleman-Wunsch-Algorithmus, um große Sequenzähnlichkeit auszunutzen im Alignment sucht man nun highly conserved regions  Region ist 10 nt oder länger, mit mindestens 80% Sequenzidentität highly conserved regions dienen als Anker für stem- Vergleiche

42 42/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main zwei stems von 2 Sequenzen können nur verglichen werden, wenn die dazu gehörenden 5‘ oder 3‘ half- stems in der gleichen Anker oder Nicht-Anker Region liegen Vergleichen von Stems über mehrere Sequenzen

43 43/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main Vergleichen von Stems über mehrere Sequenzen zudem dürfen die 5‘ oder 3‘ half-stems in der Anker Region um maximal 10 nt versetzt sein (in Nicht- Anker Region keine Constraints) wenn nach Alignieren die Ähnlichkeit zwischen 2 Sequenzen nicht groß ist (keine highly conserved regions ), gilt die ganze Sequenz als Nicht-Anker Region und somit wird jeder stem der beiden Sequenzen miteinander verglichen (  erhöht Laufzeit)

44 44/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main Vergleichen von Stems über mehrere Sequenzen die Funktion S(i x, j y ) misst die Ähnlichkeit zwischen zwei stems i und j aus den Sequenzen x und y Ähnlichkeit zwischen zwei Stems anhand von 5 Eigenschaften messbar: 1. Helix-Länge 2. Helix-Sequenz 3. Loop-Sequenz (abgeschlossen durch stem) 4. Stem-Stabilität 5. Relative Positionen des Starts und Ende des stems

45 45/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main Vergleichen von Stems über mehrere Sequenzen S(i x, j y ) ist definiert als die gewichtete Summe dieser 5 Ähnlichkeits-Scores, geteilt durch die Summe des Stabilitäts-Scores der beiden stems (skaliert wurde mit stability adjusting factor f):

46 46/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main Vergleichen von Stems über mehrere Sequenzen wobei s l (i x, j y ) der Ähnlichkeits-Score zwischen den stems i x, j y ist, bezogen auf eine (aus den 5 möglichen) spezielle Eigenschaft l so berechnet man s l (i x, j y ) (außer für Helix oder Loop Sequenz): s l (i x, j y ) = min{s l (i x ), s l (j y )}/max{s l (i x ), s l (j y )} w l ist das Gewicht für jede Eigenschaft l und liegt zwischen 0 und 1 (alle 5 Gewichte aufsummiert ergibt 1)

47 47/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main Vergleichen von Stems über mehrere Sequenzen Werte von r liegen zwischen 0 und 1 – je stabiler ein stem, desto niedriger der r-Wert  r x (i)= (e i -e`)/(e``-e`) der Wert von S(i x, j y ) liegt zwischen 0 und 1 – je höher der Wert um so wahrscheinlicher, dass 2 stems Instanzen eines konservierten stems sind nur die Paare an stems werden als potentiell eingestuft, für die gilt S(i x, j y ) >= S (für einen Schwellwert S)

48 48/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main conserved stems Setzen eines Signifikanz-Levels p (0< p <=1), welches der minimale prozentuale Anteil aller n Sequenzen ist, die eine gemeinsame Struktur besitzen es gilt, die konservierten stems zu finden, die in mindestens k Sequenzen vorkommen (k = [p * n] ) das wird erreicht durch n-partite ungerichtete gewichtete Graphen

49 49/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main n-partite Graphen jeder Koten des Graphen repräsentiert einen stem der Graph ist unterteilt in n Teile; jeder Teil umfasst die Anzahl an stems einer Sequenz nur Knoten von verschieden Teilen können verbunden werden

50 50/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main c) n-partite Graphen potentiell gleiche stems aus verschiedenen Sequenzen, die einen Ähnlichkeits-Score größer S aufweisen, werden verbunden und gewichtet in der Graphen-Theorie repräsentiert eine Clique einen vollständigen Teilgraphen, in dem jeder Knoten mit allen anderen verbunden ist eine Clique ist maximal, wenn sie nicht in einer größeren Clique enthalten ist  ist Maximierungsproblem und ist NP-vollständig

51 51/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main n-partite Graphen das Finden aller potentiell konservierten stems in mindestens k Sequenzen, entspricht dem Finden aller maximaler Cliquen der Größe >= k im n-partiten Graphen (ist NP-hartes Problem)

52 52/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main n-partite Graphen besser: enumerativer Algorithmus basierend auf Depth-First Suche im Graphen Input ist der n-partite Graph; Output ist eine Array mit maximalen Cliquen größer/gleich k je größer die Clique, desto ähnlicher sind die stems zueinander, also wahrscheinlich Instanzen konservierter stems

53 53/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main n-partite Graphen worst-case Laufzeit: O(m n ), wobei m die maximale Anzahl an stems in einer Sequenz ist, und n die Anzahl an Sequenzen aber average case in diesem Algorithmus erzielt bessere Laufzeit, weil die Eingabe-Graphen meist geringe Dichte aufweisen (wegen Definition der Anker-Regionen) Cliquen werden nach absteigendem Score angeordnet – haben zwei Cliquen mehr als 70% gleiche stems, wird die Clique mit niedrigerem Score entfernt

54 54/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main d) Zusammenfügen von konservierten Stems jede erhaltene maximale Clique entspricht einer Menge ähnlicher stems aus verschiedenen Sequenzen; die Größe der Clique liegt zwischen k und n ein stem block repräsentiert die Menge an stems, die der maximalen Clique entspricht Ziel ist, die bestmögliche Zusammenstellung an stem blocks zu finden, welche so die Konsensus-Struktur repräsentieren

55 55/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main Zusammenfügen von konservierten Stems

56 56/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main e) Zusammenfügen von konservierten Stems man konstruiert einen gerichteten Graphen, in dem jeder Knoten einem stem block, also einer maximalen Clique entspricht innerhalb einer Sequenz liegt stem s 1 vor stem s 2, wenn der Helixanfang von s 1 vor dem von s 2 liegt stem s 1 und stem s 2 sind kompatibel wenn sie in ihren Helix-Regionen nicht überlappen

57 57/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main Zusammenfügen von konservierten Stems - bezogen auf die relative Start- und Endposition, kann die Anordnung beider stems nur in 3 Mustern erfolgen:

58 58/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main Zusammenfügen von konservierten Stems eine Kante zwischen den stem blocks b 1 und b 2 im gerichteten Graphen ist nur möglich, wenn b 1 vor b 2 und kompatibel ist, sowie eines der 3 möglichen Muster formt diese Kriterien müssen in mindestens einer kritischen Anzahl c von Sequenzen erfüllt sein c ist k oder Hälfte der Anzahl an Sequenzen, die stems aus einem der blocks besitzen (je nach dem was größer ist)

59 59/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main f) Maximale Pfade an stem blocks

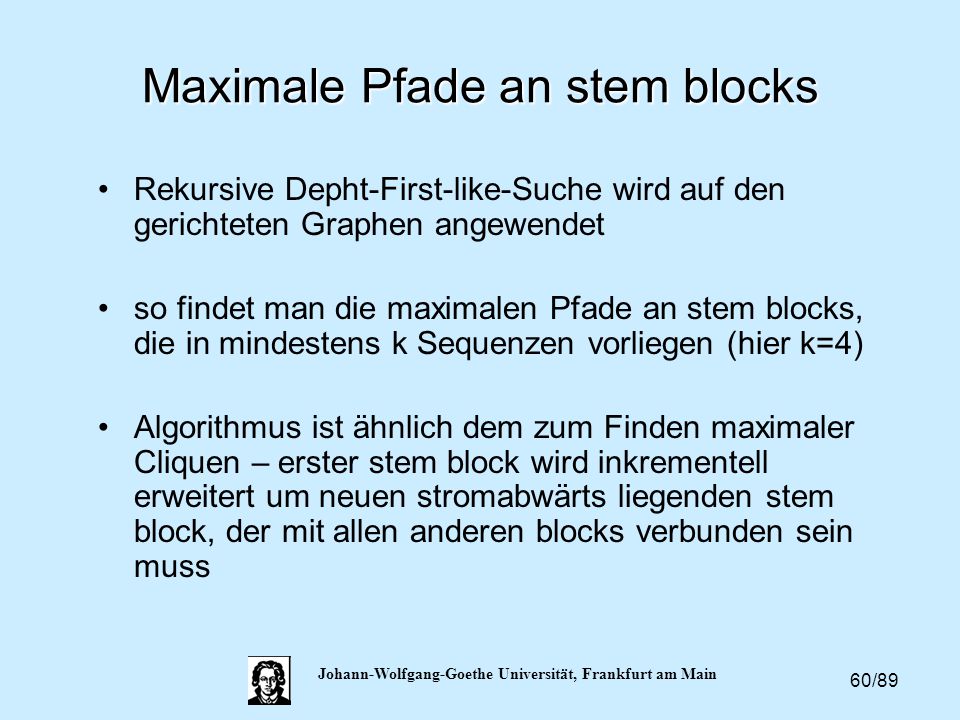

60 60/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main Maximale Pfade an stem blocks Rekursive Depht-First-like-Suche wird auf den gerichteten Graphen angewendet so findet man die maximalen Pfade an stem blocks, die in mindestens k Sequenzen vorliegen (hier k=4) Algorithmus ist ähnlich dem zum Finden maximaler Cliquen – erster stem block wird inkrementell erweitert um neuen stromabwärts liegenden stem block, der mit allen anderen blocks verbunden sein muss

61 61/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main Maximale Pfade an stem blocks jeder maximale Pfad bekommt eine Score, der die Summer aller Scores der stem blocks im Pfad ist diese potentiellen Konsensus-Strukturen werden entsprechend ihres Scores gelistet und die n-besten (Default 10) gelten als Kandidaten für Konsensus- Struktur jede dieser Strukturen wird noch verfeinert: refolding/ internal loops und bulges nun erlaubt

62 62/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main Testergebnisse

63 63/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main Testergebnisse Statistische Signifikanz von COMRNA: Vergleichen von Struktur-Score Verteilung zwischen echten und random Strukturen

64 64/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main Zusammenfassung Graph-theoretischer Ansatz für Vorhersage häufiger RNA Sekundärstruktur-Muster (Konsensus- Strukturen) in einer Menge von Sequenzen basierend auf Suchen und Zusammenfügen konservierter stems (  stems dienen dem Algorithmus als Vergleichseinheit) gute Ergebnisse für bis zu 20 RNA-Sequenzen mit einer Länge < 300 nt

65 65/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main Zusammenfassung der Algorithmus kann große Sequenzähnlichkeit ausnutzen, indem im Alignment Anker-Regionen definiert werden – Suchraum für stems wird dadurch kleiner weiterer Vorteil: diese Methode gibt eine Menge an möglichen Konsensus-Strukturen wieder – weil beste Struktur nicht der realen entsprechen muss, und es ist hilfreich um mögliche alternative Strukturen zu entdecken Nachteil: die worst case Laufzeit für maximale Clique/Path-Algorithmus liegt in NP

66 66/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main Iterated Loop Matching eine Sekundärstruktur ist eine Liste von Basenpaaren die Basenpaare (i,j) und (k,l) sind kompatibel, wenn sie juxtaposed (i

67 67/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main Iterated Loop Matching ein dynamic-programming-Algorithmus, der RNA- Sekundärstruktur inklusive Pseudoknoten vorhersagen kann Algorithmus nutzt thermodynamische und vergleichende (Covarianz) Information aus, und kann jeden Typ von Pseudoknoten vorhersagen, in alignierten und einzelnen Sequenzen basiert auf „Loop-Matching-Algorithmus“ nach Nussinov et al. (1978)  ohne Pseudoknoten

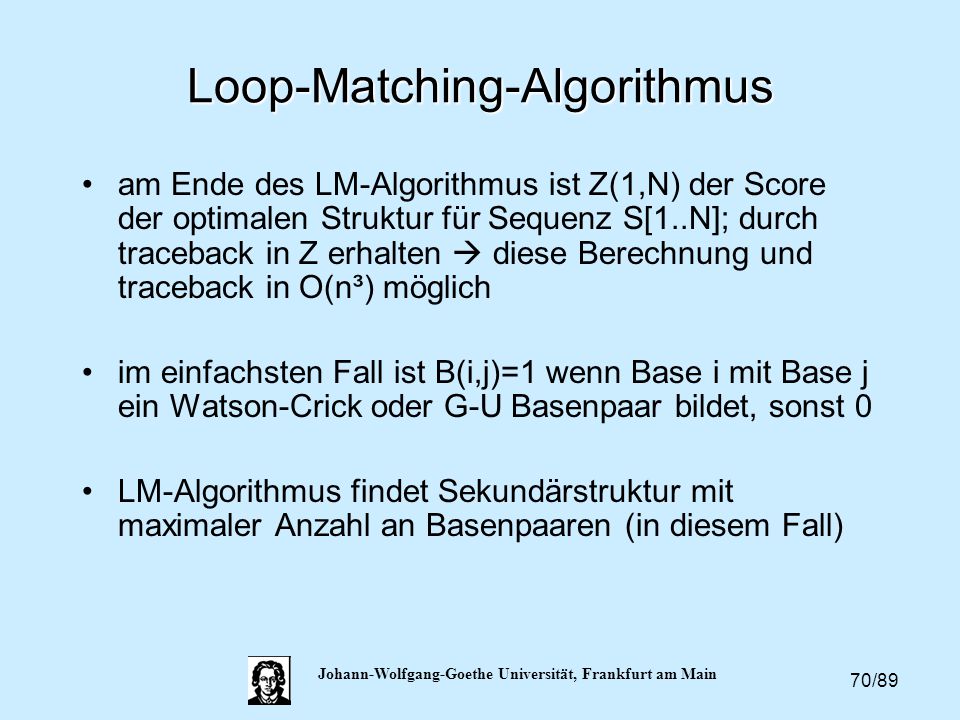

68 68/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main Loop-Matching-Algorithmus der LM-Algorithmus findet die best-score Sekundärstruktur ohne Pseudoknoten gegeben ist Basepair-Score Matrix B, wobei B(i,j) der Score für Basenpaarung zwischen der Base i und Base j ist da Sekundärstruktur hier kompatibel sein muss, kann man sie in kleinere Strukturen unterteilen

69 69/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main Loop-Matching-Algorithmus für jede Teilsequenz S[i,j] mit i+1

70 70/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main Loop-Matching-Algorithmus am Ende des LM-Algorithmus ist Z(1,N) der Score der optimalen Struktur für Sequenz S[1..N]; durch traceback in Z erhalten  diese Berechnung und traceback in O(n³) möglich im einfachsten Fall ist B(i,j)=1 wenn Base i mit Base j ein Watson-Crick oder G-U Basenpaar bildet, sonst 0 LM-Algorithmus findet Sekundärstruktur mit maximaler Anzahl an Basenpaaren (in diesem Fall)

71 71/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main Iterated-Loop-Matching-Algorithmus Erweiterung des LM-Algorithmus, der auch Pseudoknoten in Vorhersage der Sekundärstruktur einbezieht da Pseudoknoten der Interaktion zwischen 2 Loop- Regionen entspricht, kann mal LM–Algorithmus zweimal darauf anwenden (mehr Iterationen für kompliziertere Pseudoknoten) dieses Vorgehen versagt aber oft in Praxis

72 72/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main Iterated-Loop-Matching-Algorithmus die Basen, die für Pseudoknoten vorgesehen waren, können im ersten Durchlauf des LM-Algorithmus in falsch-positive Basenpaarungen geraten lässt sich so vermeiden: LM-Algorithmus mehrmals anwenden, und es werden nur Basenpaare mit höchstem Score akzeptiert

73 73/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main Iterated-Loop-Matching-Algorithmus 1.Erstellen der Basepair Scorematrix B[1..n][1..n] aus einer Sequenz oder Sequenzalignment 2.Aufruf des (basic) LM-Algorithmus; Matrix B wird dazu benutzt um Matrix Z zu erzeugen; Traceback in Z, so dass man Basepair-Liste L erhält 3.Identifiziere alle Helices in L in kombiniere Helices, die durch internal Loops oder Bulges getrennt sind; existieren keine Helices, gehe zu Schritt 7.

74 74/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main Iterated-Loop-Matching-Algorithmus 4. jede Helix wird mit Score versehen (ergibt sich durch Summieren der Scores von Basenpaaren in Helix); Helix H mit höchstem Score wird in Basenpaar-Liste S gemischt 5. die Positionen von H werden aus Initialsequenz genommen; Update von Scorematrix B 6. Schritte 2-5 wiederholen bis keine Basen mehr übrig sind 7. Ausgabe ist Basenpaar-Liste S; Termination

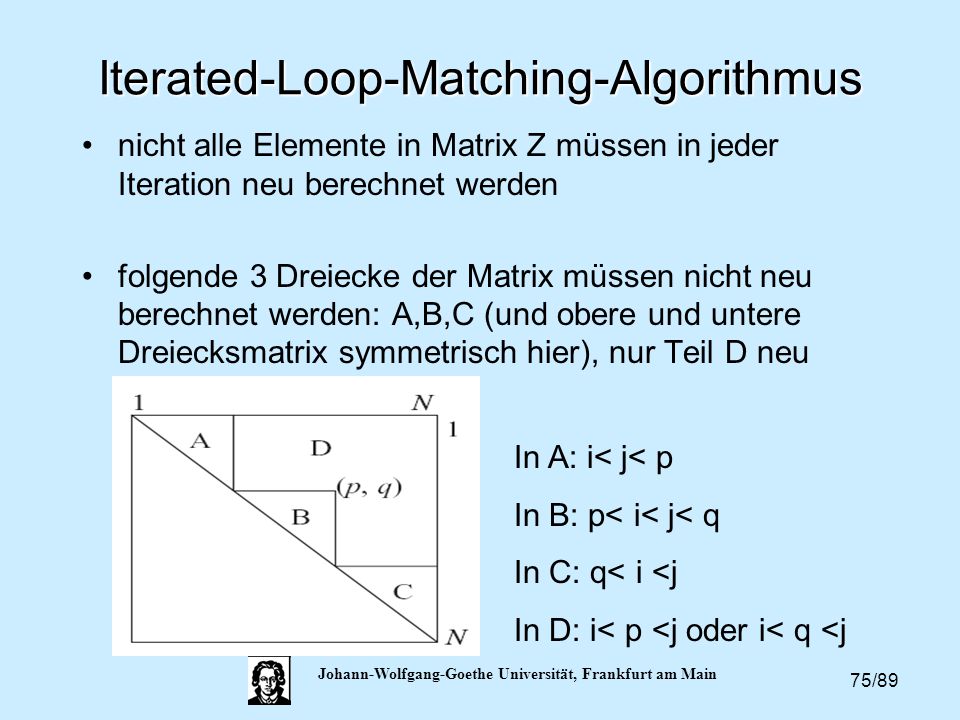

75 75/89 Johann-Wolfgang-Goethe Universität, Frankfurt am Main Iterated-Loop-Matching-Algorithmus nicht alle Elemente in Matrix Z müssen in jeder Iteration neu berechnet werden folgende 3 Dreiecke der Matrix müssen nicht neu berechnet werden: A,B,C (und obere und untere Dreiecksmatrix symmetrisch hier), nur Teil D neu In A: i< j< p In B: p< i< j< q In C: q< i
