1 11 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Inkrementelle Umformung: Oszillation der Werkzeugsegmente Drehrelativbewegung zwischen Werkzeugsegmenten und Werkstück Rundkneten: Prozess

2 22 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Rundkneten: Werkstofffluss Beim Rundkneten wird ein homogener Werkstofffluss realisiert: Ausnutzung des Formänderungsvermögens im gesamten Querschnitt des Werkstücks. Hohe Umformgrade sind möglich. Spröde Werkstoffe sind umformbar.

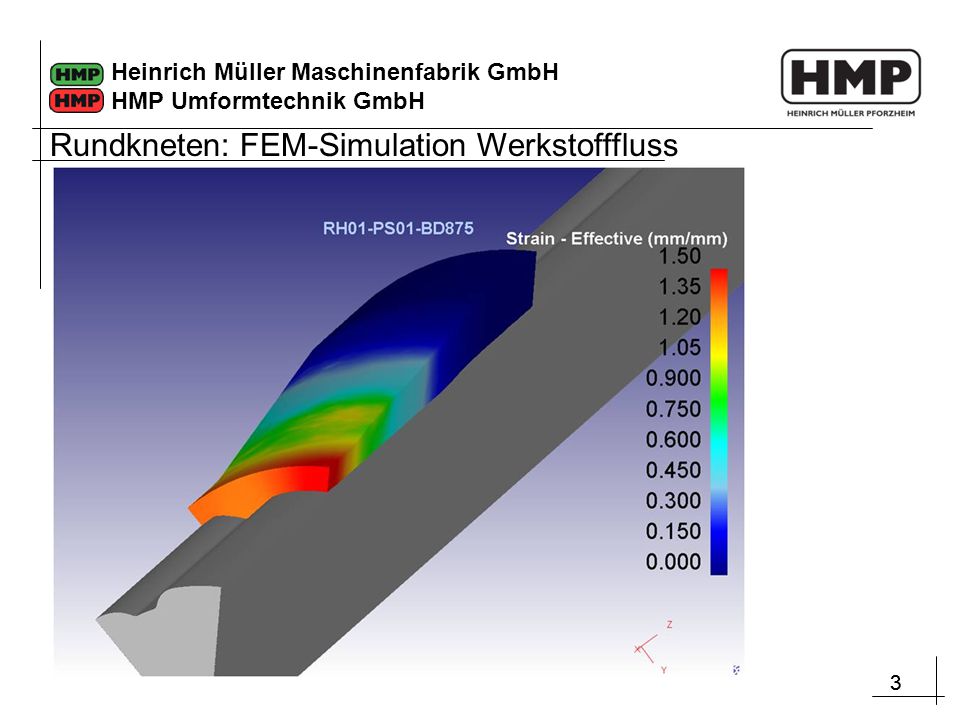

3 33 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Rundkneten: FEM-Simulation Werkstofffluss

4 44 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Rundkneten: FEM-Simulation Werkzeugbelastung

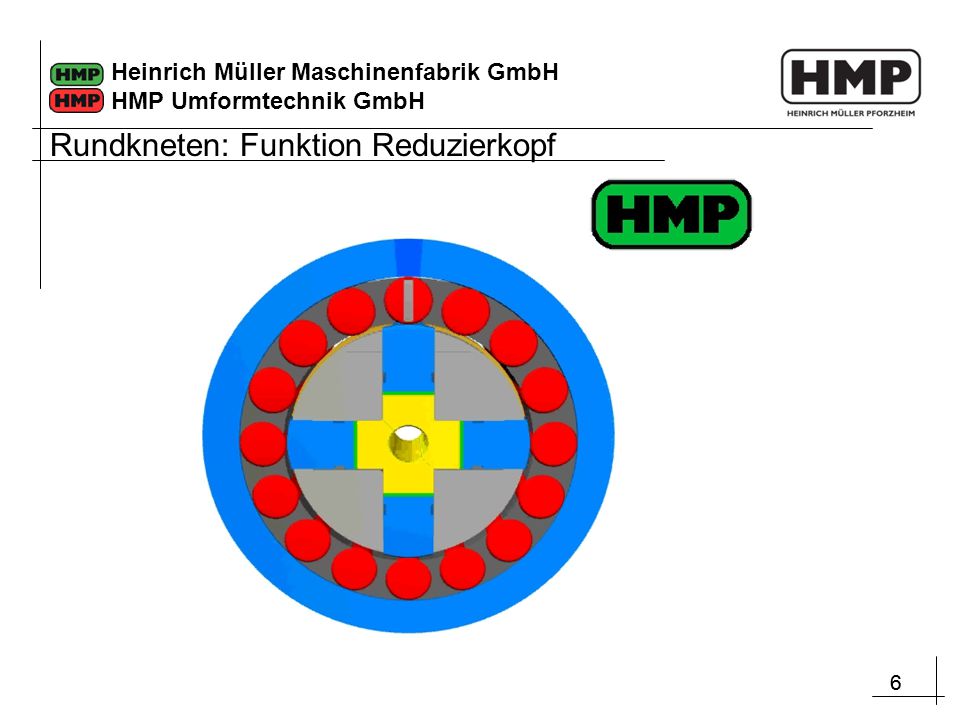

5 55 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Rundkneten: Funktion Reduzierkopf

6 66 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Rundkneten: Funktion Reduzierkopf

7 77 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Rundkneten: Anzahl Werkzeugsegmente

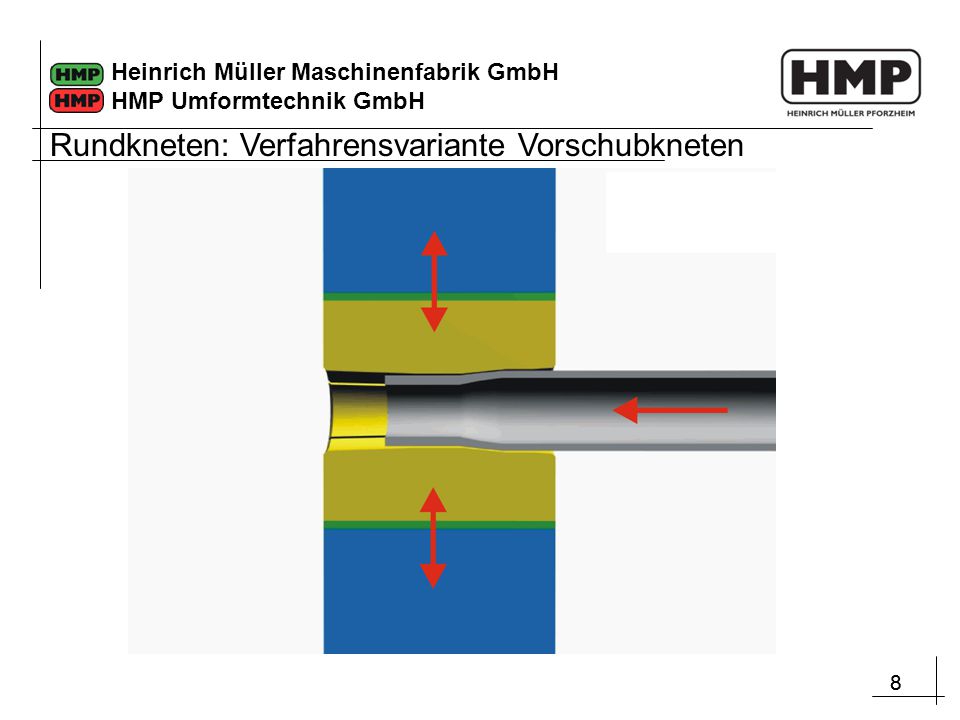

8 88 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Rundkneten: Verfahrensvariante Vorschubkneten

9 99 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Rundkneten: Verfahrensvariante Vorschubkneten

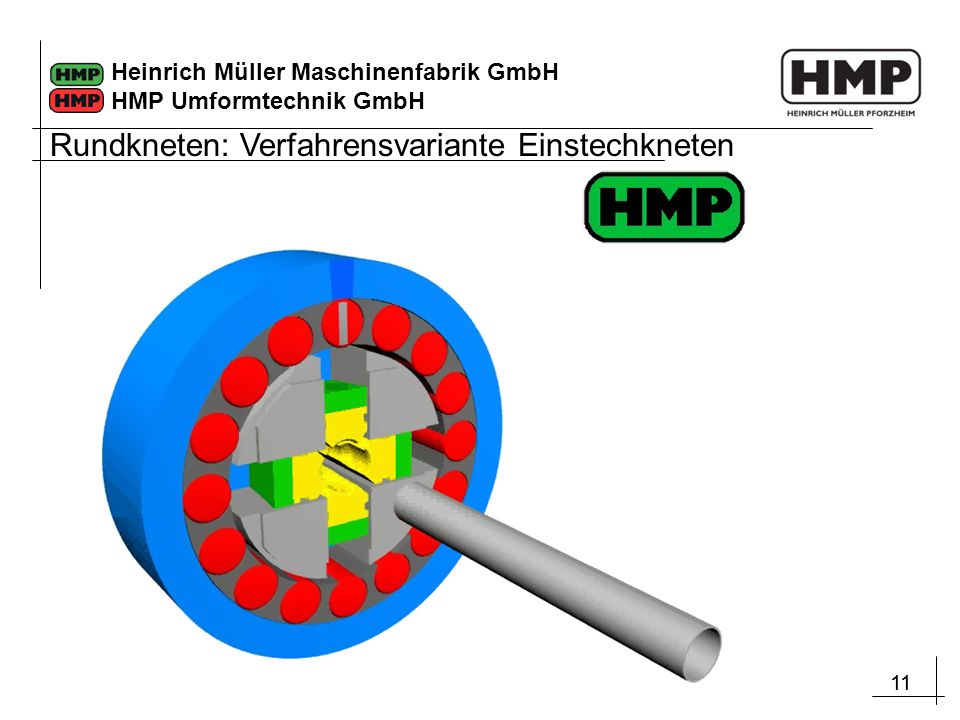

10 10 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Rundkneten: Verfahrensvariante Einstechkneten

11 11 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Rundkneten: Verfahrensvariante Einstechkneten

12 12 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Rundkneten: Nicht rotationssymmetrische Profile

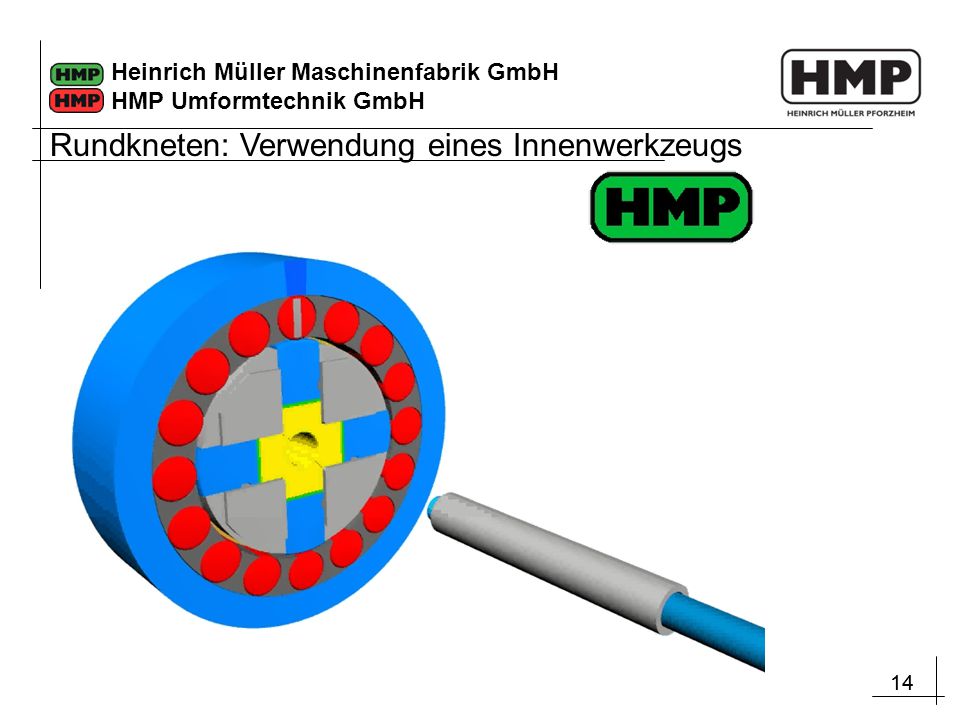

13 13 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Rundkneten: Verwendung eines Innenwerkzeugs

14 14 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Rundkneten: Verwendung eines Innenwerkzeugs

15 15 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Rundkneten: Verwendung eines Innenwerkzeugs

16 16 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Rundkneten: Verdickung von Wandstärke

17 17 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Rundkneten: Partielle Werkstückerwärmung

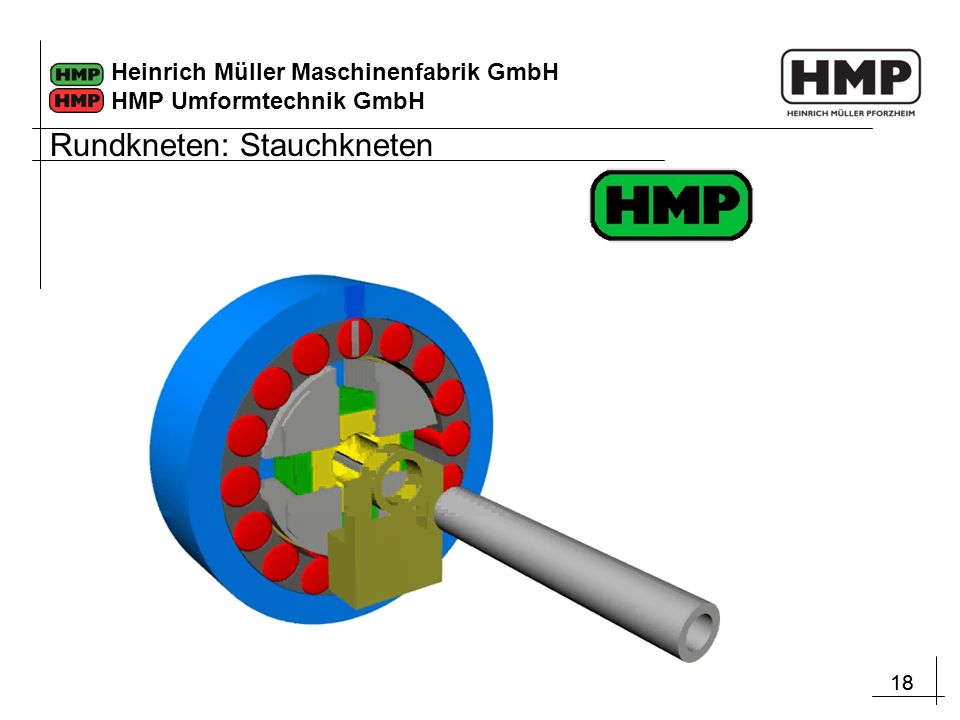

18 18 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Rundkneten: Stauchkneten

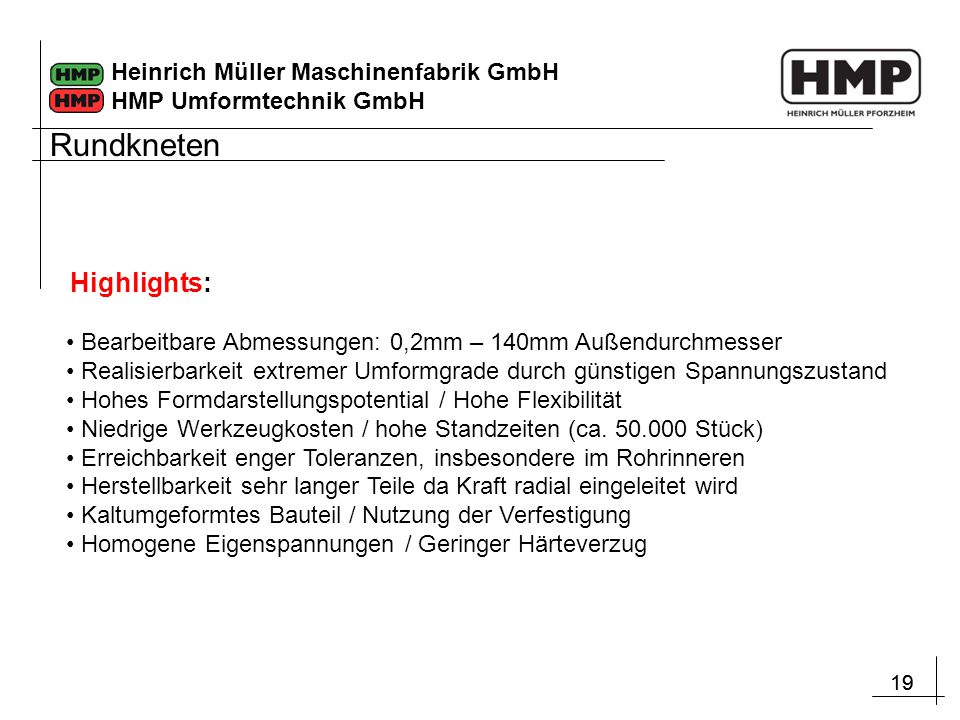

19 19 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Bearbeitbare Abmessungen: 0,2mm – 140mm Außendurchmesser Realisierbarkeit extremer Umformgrade durch günstigen Spannungszustand Hohes Formdarstellungspotential / Hohe Flexibilität Niedrige Werkzeugkosten / hohe Standzeiten (ca Stück) Erreichbarkeit enger Toleranzen, insbesondere im Rohrinneren Herstellbarkeit sehr langer Teile da Kraft radial eingeleitet wird Kaltumgeformtes Bauteil / Nutzung der Verfestigung Homogene Eigenspannungen / Geringer Härteverzug Highlights: Rundkneten

20 20 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Rundkneten: Maschinentechnik

21 21 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Rundkneten: Maschinentechnik

22 22 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Rundkneten: Maschinentechnik

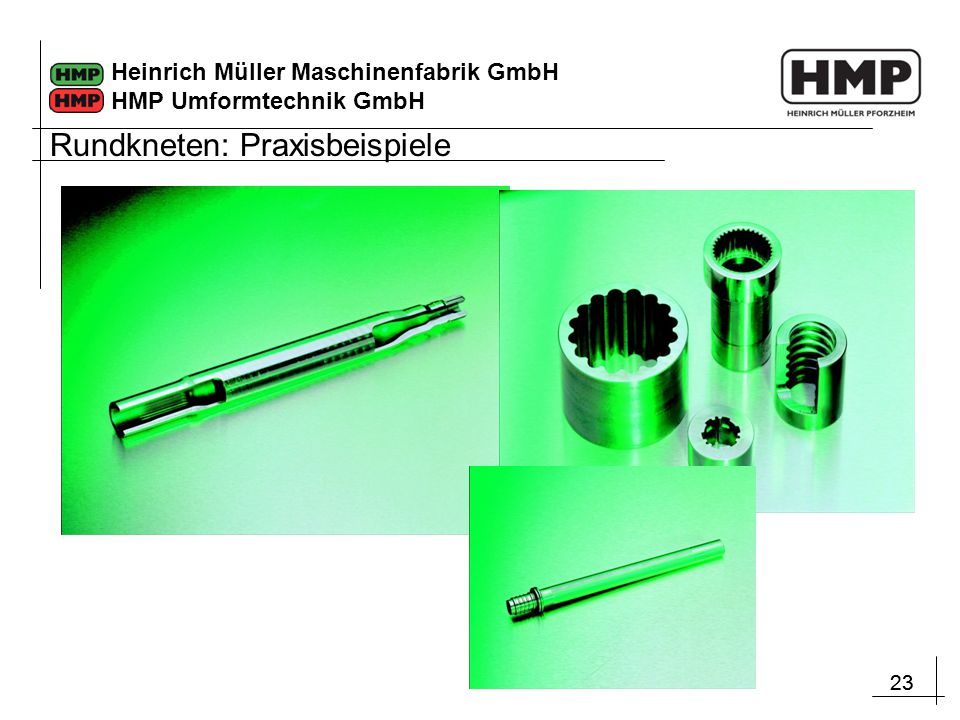

23 23 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Rundkneten: Praxisbeispiele

24 24 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Vielen Dank für Ihre Aufmerksamkeit Besuchen Sie uns persönlich, informieren Sie sich weiter unter Axialumformung
