1 Praktikum bei BE Bei Werner Herr

2 Agenda Was macht BE? Mein Praktikum Arbeitsatmosphäre
Grober Aufbau eines Teilchenbeschleunigers Tracking Arbeitsatmosphäre Aktuelles Forschungsthema

3 Beam (eng.) = Strahl

4 Meine Arbeit

5 Dipole Lenken Teilchen ab Lorentzkraft Simplifizierende Rechnung:
𝐹 𝑍𝑒𝑛𝑡𝑟𝑖𝑝𝑒𝑡𝑎𝑙 = 𝐹 𝐿𝑜𝑟𝑒𝑛𝑡𝑧

6 Beispielrechnung 𝐹 𝑍 = 𝐹 𝐿 𝑚∗ 𝑣 2 𝑟 =𝑄∗𝑣∗𝐵 𝐵= 𝑚∗𝑣 𝑒∗𝑟
𝑚∗ 𝑣 2 𝑟 =𝑄∗𝑣∗𝐵 𝐵= 𝑚∗𝑣 𝑒∗𝑟 𝐵= 10𝑇𝑒𝑉 𝐶 2 ∗𝐶 𝑒∗ 100𝑘𝑚 2𝜋 = 10𝑇𝑒𝑉∗2∗𝜋 𝐶∗𝑒∗100𝑘𝑚 𝐵= 20∗𝜋∗ ∗𝑉∗𝑠 ∗ ∗ 𝑚 2 =2,1𝑇

7 Quadropole „Elektrische Linsen“ Y S N N S X

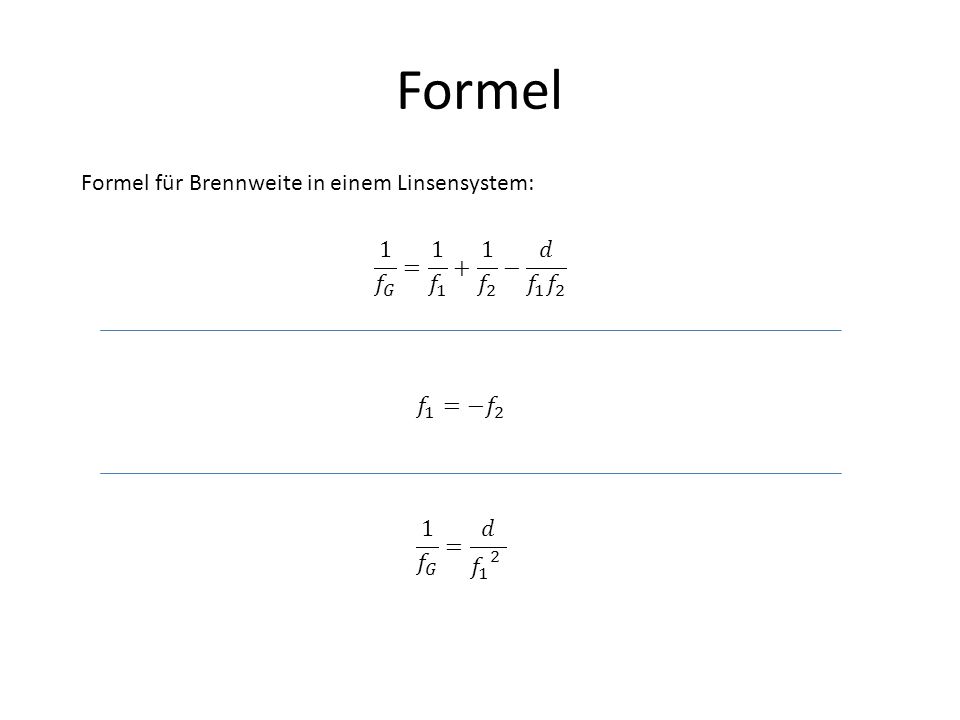

8 Formel Formel für Brennweite in einem Linsensystem:
1 𝑓 𝐺 = 1 𝑓 𝑓 2 − 𝑑 𝑓 1 𝑓 2 𝑓 1 =− 𝑓 2 1 𝑓 𝐺 = 𝑑 𝑓 1 2

9 Eine Beschleunigerzelle
QF Dipol QD Dipol 1000m

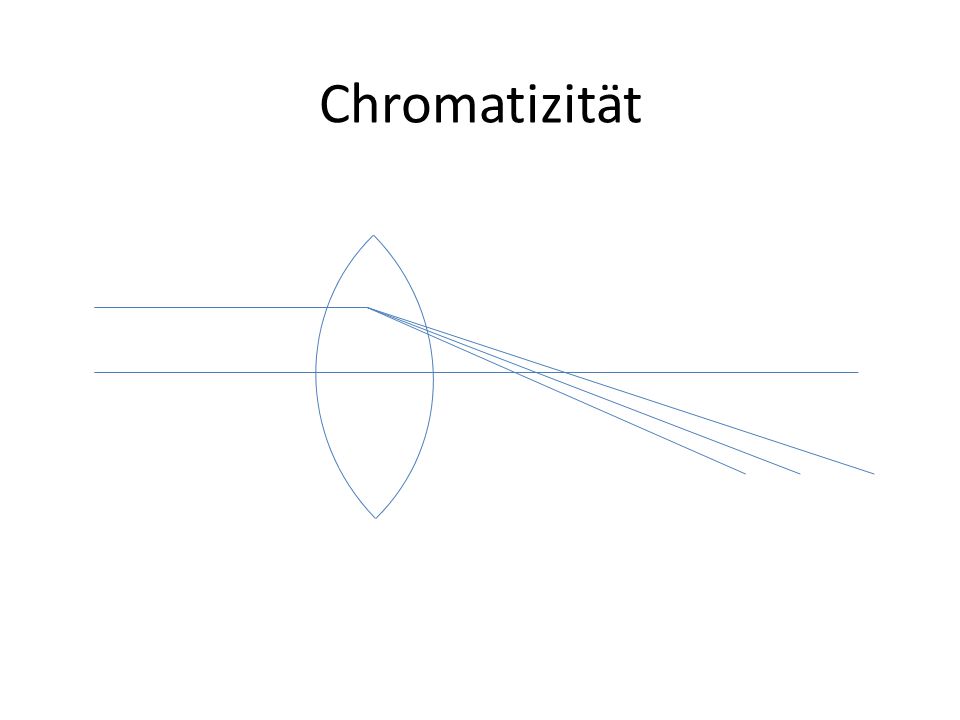

10 Chromatizität

11 Korrektion: Sextopol Feld ~ x^2 Untersteuerung für x<1
Kein Effekt für x=1 Übersteuerung für x>1

12 Sextopol

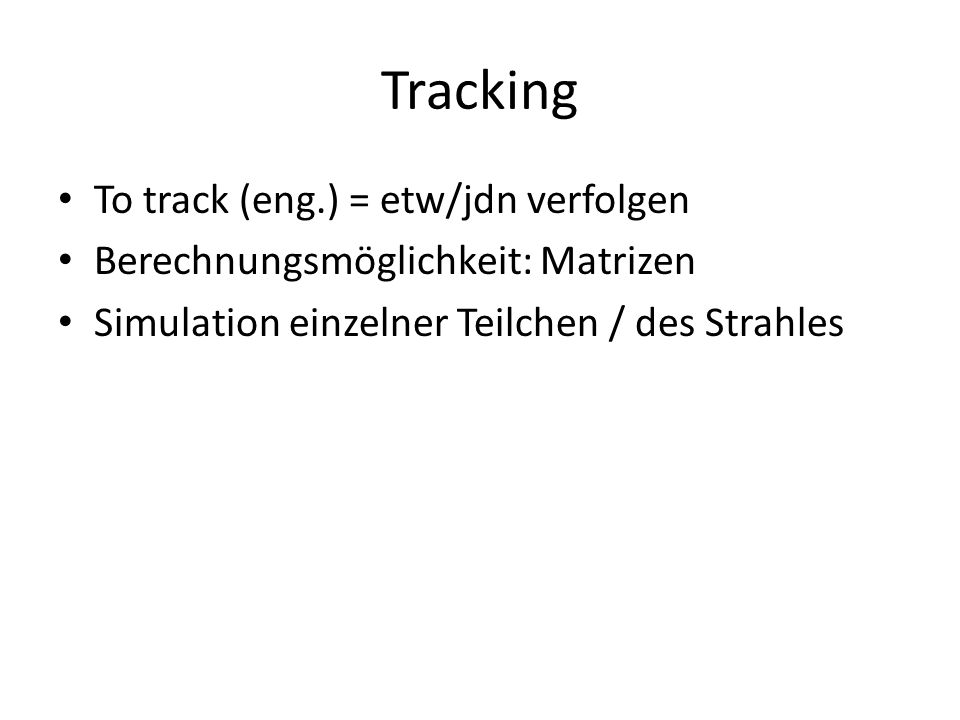

13 Tracking To track (eng.) = etw/jdn verfolgen
Berechnungsmöglichkeit: Matrizen Simulation einzelner Teilchen / des Strahles

14 𝜷

15

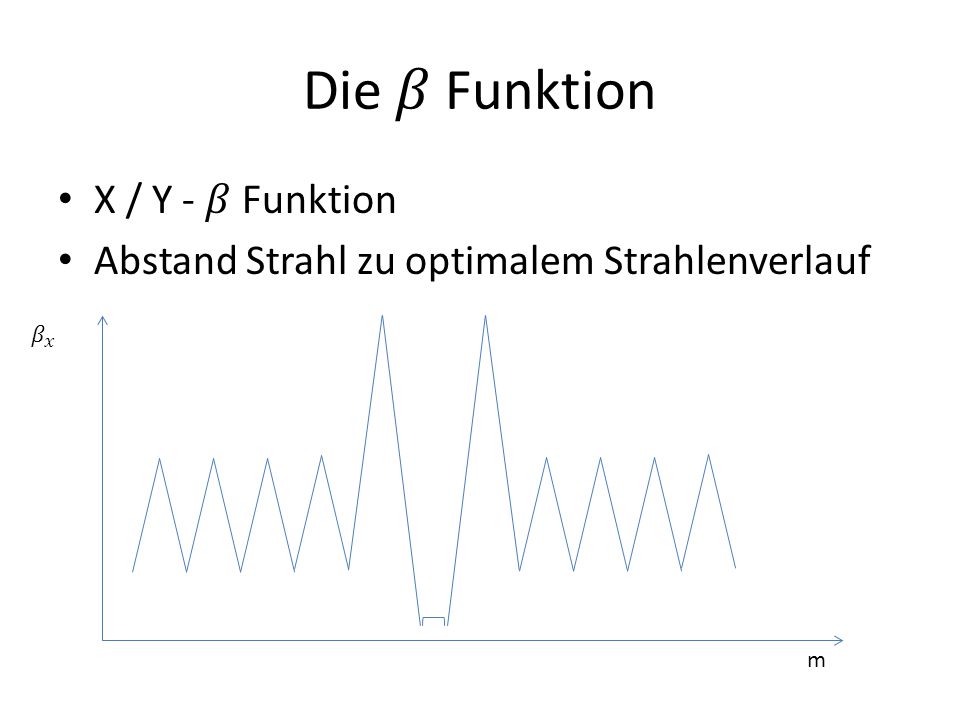

16 Die 𝛽 Funktion X / Y - 𝛽 Funktion
Abstand Strahl zu optimalem Strahlenverlauf 𝛽 𝑥 m

17 Arbeitsatmosphäre Entspannt Kommunikativ Produktiv

18 Aktuelle Forschung Vorbeschleuniger für den neuen Ring? LHC
Neuer Beschleuniger im LHC Tunnel SPS ausbauen - Beam-Beam Effekte beim Eintritt in den neuen Beschleuniger
