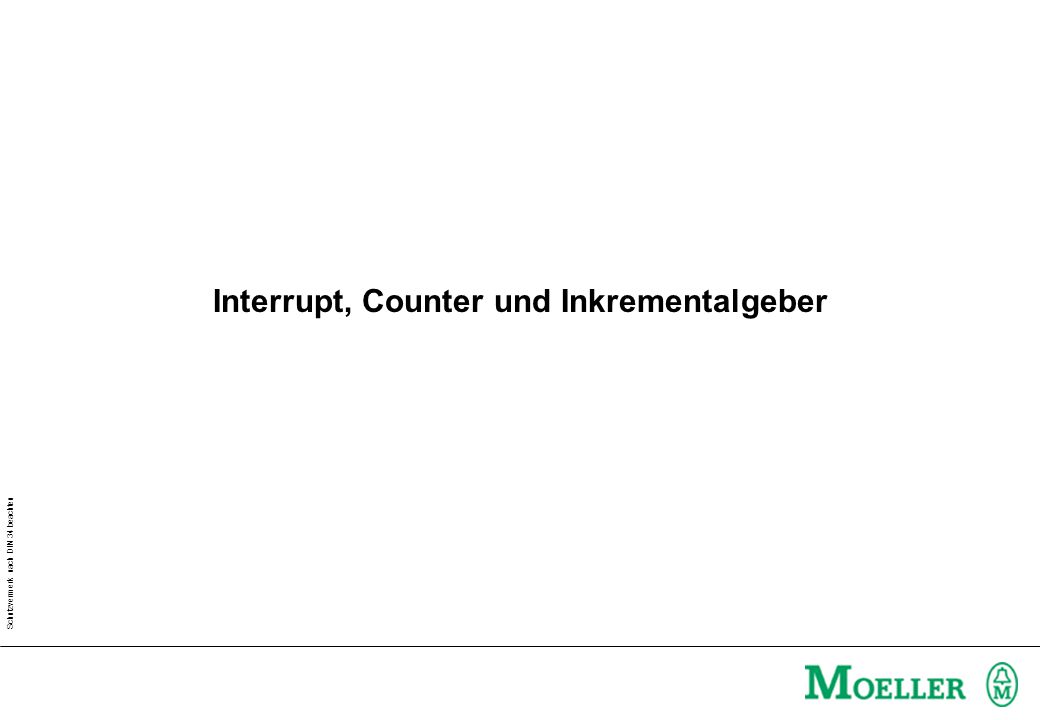

1 Schutzvermerk nach DIN 34 beachten Interrupt, Counter und Inkrementalgeber

2 Schutzvermerk nach DIN 34 beachten Mehr als nur digitale Eingänge- Interrupt-Eingänge! IX0.4 IX0.5 Tritt ein Interrupt auf, so wird ein Interrupt-Programm ausgeführt!

3 Schutzvermerk nach DIN 34 beachten Was passiert wenn der Interrupt kommt? Starte PLC_PRG Unterbreche PLC_PRG Springe in Interrupt- Programm Vortsetzung von PLC_PRG Interruptprogram, unterbrechen die Standardprogramme!

4 Schutzvermerk nach DIN 34 beachten Was passiert wenn der Interrupt kommt? Taskkonfiguration IX0.5 1 Interrupt tritt auf! 0 Definition des Interrupteingangs 2 Ausführen des Interruptprogramms 3

5 Schutzvermerk nach DIN 34 beachten Was sollte man bei Interrupts beachten?- Zykluszeit Interruptroutinen werden nicht zeitlich überwacht. Versehentlich programmierte Endloschleifen werden nicht mehr verlassen! Die Zykluszeit-Falle

6 Schutzvermerk nach DIN 34 beachten Was sollte man bei Interrupts beachten?- Unterbrechungen PLC_PRG Interruptroutinen Die Zykluszeit-Falle Zu häufiges Auftreten der Interrupts führt zum Überschreiten der Zykluszeit!

7 Schutzvermerk nach DIN 34 beachten Und was passiert bei gleichzeitigem Auftreten der Interrupts? Interrupt 3 Interrupt 2 Interrupt 1 Interrupt 4 Abarbeitungsreihenfolge Interruptroutinen die zeitgleich auftreten werden hintereinander abgearbeitet. Die Reihenfolge richtet sich nach der Priorität. Interrupt1 hat die höchste Priorität!

8 Schutzvermerk nach DIN 34 beachten Aufgabe: Interrupt IX0.5 Programmieren Sie einen Zykluszähler innerhalb eines Interruptprogramms. Das Interruptprogramm soll immer dann ausgeführt werden, wenn I0.5 eingeschaltet wird. Was beobachten Sie?
