Das Solardachkataster

Präsentation zum Thema: "Das Solardachkataster"—  Präsentation transkript:

1 Das Solardachkataster
Ein Baustein in der Strategie der Stadtwerke Neckargemünd Gerhard Barth, kaufmännischer Geschäftsführer

2 Das Unternehmen Geschäftsfelder Umsatz: rund 6 Mio. EUR
Gasnetz km Anschlüsse Stück Absatz Mio. kWh Wärmenetz km Anschlüsse Stück Absatz ,2 Mio. kWh Wassernetz km Anschlüsse Stück Absatz m³ Parkplätze: 130 Stück In Kürze außerdem: Straßenbeleuchtung und Stromnetz Umsatz: rund 6 Mio. EUR Größe: 8 Mitarbeiter/innen Betriebsführung: über Vertrag mit den Stadtwerken Heidelberg | Seite 2 Solardachkataster Neckargemünd - Baustein in der Strategie der Stadtwerke Neckargemünd

3 Vision, Mission Wir sind ein bürgernaher, serviceorientierter kommunaler Energie- und Infrastrukturdienstleister. Wir sind der Partner für Bürger, Kommune und Gewerbe in und um Neckargemünd. Wird werden als kompetenter Anbieter für Energiedienstleistungen wahrgenommen. Grundlage für unsere erfolgreichen Entwicklung sind der Erhalt und Ausbau der Infrastruktur. Wir verstärken unser Engagement für die dezentrale Erzeugung erneuer-barer Energien und beteiligen uns an Projekten für Klimaschutz vor Ort. Wir erweitern unser Angebotsportfolio und wollen mehr Kunden für unsere Produkte und Dienstleitungen gewinnen. Leitlinien Leitlinien Kauf des Stromnetzes: Basis für Weiterentwicklung zu kommunalem Infrastruktur- und Energiedienstleister. | Seite 3 Solardachkataster Neckargemünd - Baustein in der Strategie der Stadtwerke Neckargemünd

4 Einige strategische Eckpunkte
2011 2012 2013 2014 2015 Vision / Zielsetz-ung 1.7 1.3 Strategische Partnerschaften Neuer Außenauftritt Prüfung der Energie- und Wasserlieferung in angrenzende Gebiete 1.4 Unterstützung bei Klimaschutzkonept 3.5 Unternehmen 1.1 Neues Markenkonzept 2.5 4.4 Kooperationen für eMobility Ausbau regen. Eigenerzeugung / Beteiligungen 2.2 4.3 Neue Umweltprodukte Bürger-beteiligungsmodelle prüfen 3.3 Ausbau Glasfasernetz prüfen Vertrieb und Marketing 2.1 Relaunch Energieprodukte 6.2 Einrichtung Parkleitsystem 3.1 a+b 4.1 Erstellung eines Wärmeatlasses und Solardachkatasters Ausbaukonzept für dezentrale regenerative Energieanlagen Überarbeitung des Dienstleistungs-spektrums 5.2 6.1 Parkraum-bewirtschaftungskonzept Netze 5.1 Übernahme Straßenbeleuchtung Erzeugung Dienstleistungen Parkhaus | Seite 4 Solardachkataster Neckargemünd - Baustein in der Strategie der Stadtwerke Neckargemünd 4

5 Solardachkataster Neckargemünd - Baustein in der Strategie der Stadtwerke Neckargemünd
| Seite 5

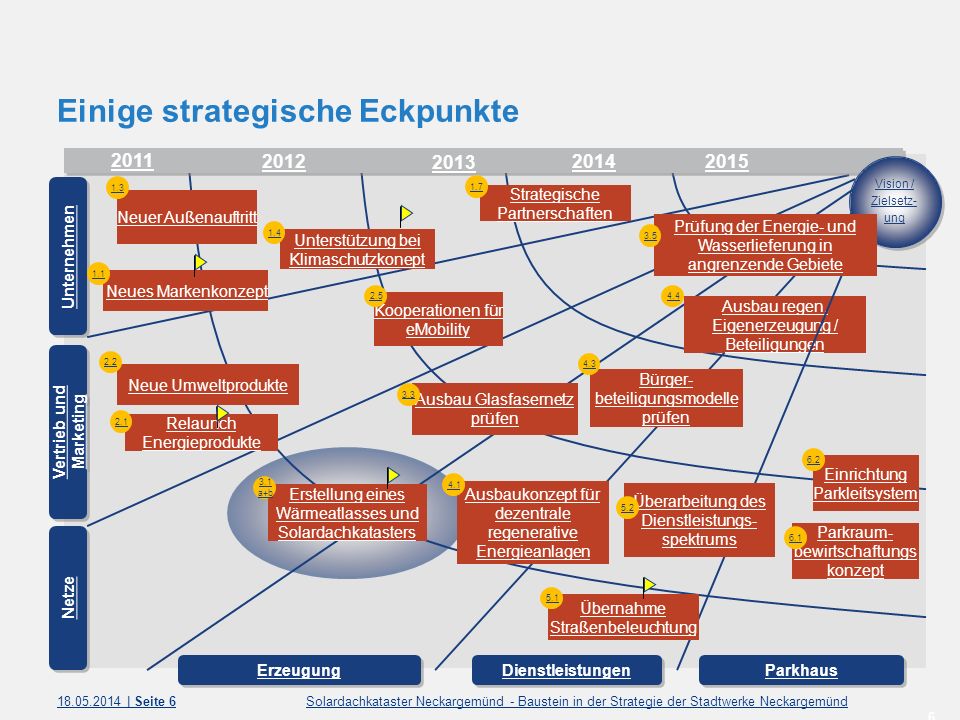

6 Einige strategische Eckpunkte
2011 2012 2013 2014 2015 Vision / Zielsetz-ung 1.3 1.7 Neuer Außenauftritt Strategische Partnerschaften Prüfung der Energie- und Wasserlieferung in angrenzende Gebiete 1.4 Unterstützung bei Klimaschutzkonept 3.5 Unternehmen 1.1 Neues Markenkonzept 2.5 4.4 Kooperationen für eMobility Ausbau regen. Eigenerzeugung / Beteiligungen 2.2 4.3 Neue Umweltprodukte Bürger-beteiligungsmodelle prüfen 3.3 Ausbau Glasfasernetz prüfen Vertrieb und Marketing 2.1 Relaunch Energieprodukte 6.2 Einrichtung Parkleitsystem 3.1 a+b 4.1 Erstellung eines Wärmeatlasses und Solardachkatasters Ausbaukonzept für dezentrale regenerative Energieanlagen Überarbeitung des Dienstleistungs-spektrums 5.2 6.1 Parkraum-bewirtschaftungskonzept Netze 5.1 Übernahme Straßenbeleuchtung Erzeugung Dienstleistungen Parkhaus | Seite 6 Solardachkataster Neckargemünd - Baustein in der Strategie der Stadtwerke Neckargemünd 6

7 Solarpotenzial auf Dachflächen
Steinbeis-Transferzentrum Geoinformations- und Landmanagement Solarpotenzial auf Dachflächen SUN-AREA Solarkataster: Standortanalyse für Photovoltaik- und thermische Solaranlagen Neckargemünd Dipl.-Geogr. Katharina Englbrecht Prof. Dr. Martina Klärle Dr. Manfred Stolzenburg Dipl.-Geoinf. Sandra Lanig Marion Wunderlich © 2012 Steinbeis | Partner für Innovation

8 Wer verdient das Geld ?

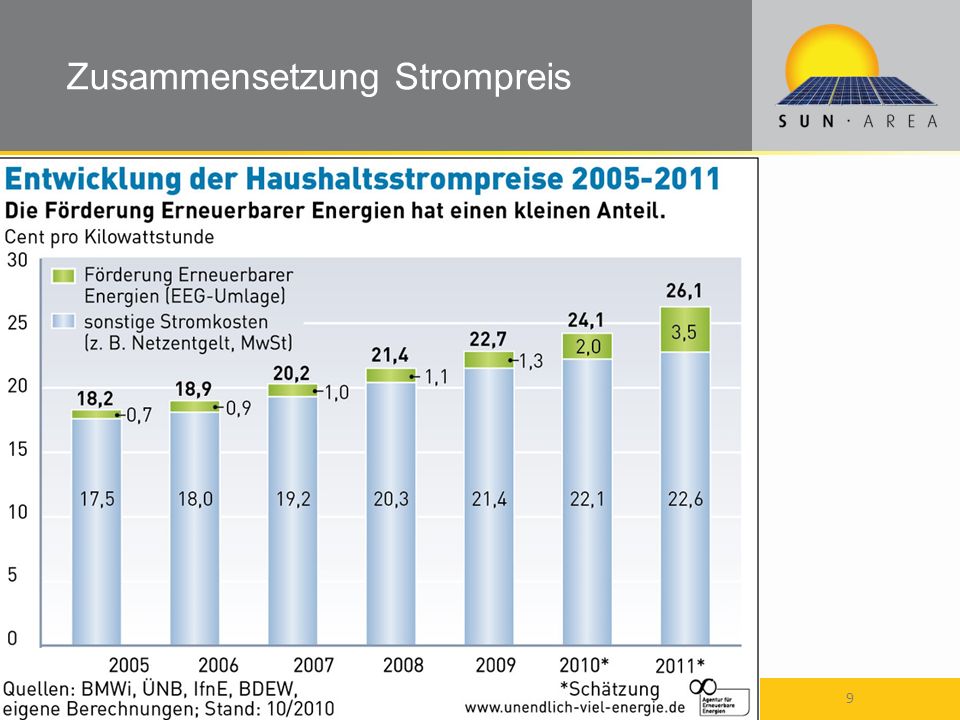

9 Zusammensetzung Strompreis
Modellprojekt EULE Zusammensetzung Strompreis Ministerialdirigent Alker, Badische Kelter, Kürnbach,

10 SUN-AREA die bewährte Methode
Entwicklung durch Frau Prof. Dr. M. Klärle und ihr Team ab 2006 6 Jahre kontinuierliche Weiterentwicklung Frau Prof. Dr. Klärle - Lehrstuhl für „Geoinformatik und Kommunalplanung“ an der FH Frankfurt/M. und gründete die „Klärle Gesellschaft für Landmanagement und Umwelt mbH“

11 Für EINE Person wird zur Deckung
des Strombedarfs so viel Fläche benötigt: 218m² Energiepflanzen (z.B. Weide) 14m², Solar-Dachfläche 260m² Wasserfläche bei einer Durchflussmenge von 8m³/s und einer Absturzhöhe von 5m 42m², Solar-Freifläche 3.480m² Waldrestholz 43m², Windpark, mit 6-7m/s >1m², Tiefe Geothermie 88m², Windpark, mit 5-6m/s 870m² Wasserfläche bei einer Durchflussmenge von 1m³/s und einer Absturzhöhe von 1,5m

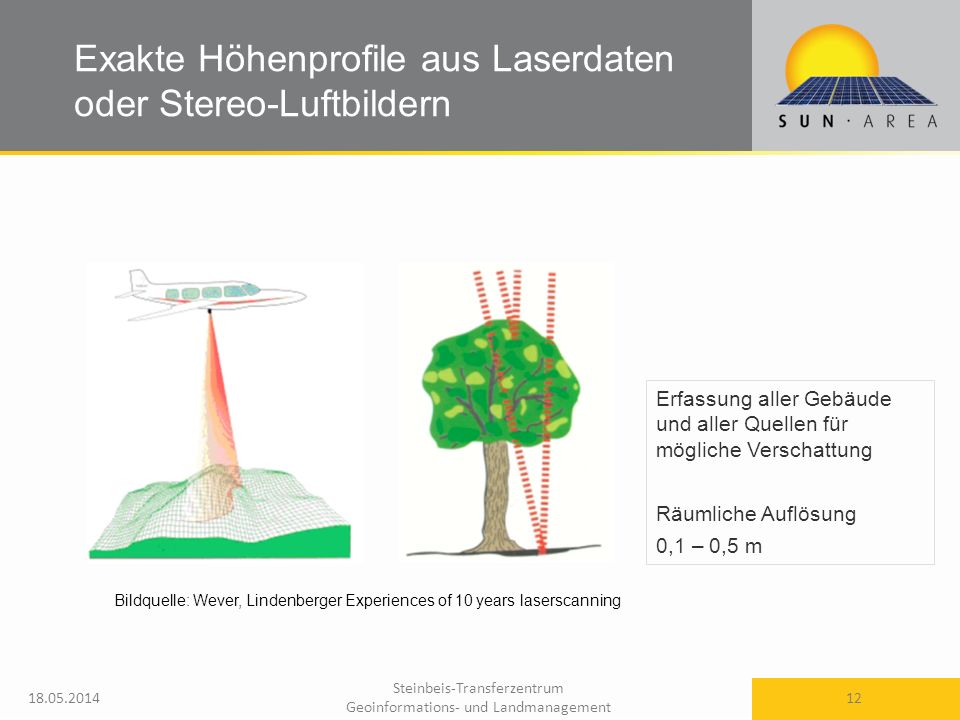

12 Exakte Höhenprofile aus Laserdaten oder Stereo-Luftbildern
Erfassung aller Gebäude und aller Quellen für mögliche Verschattung Räumliche Auflösung 0,1 – 0,5 m Bildquelle: Wever, Lindenberger Experiences of 10 years laserscanning

13 Grundlage Geobasisdaten
Verschneiden: ALK Gebäudeumrisse Laserscannerdaten

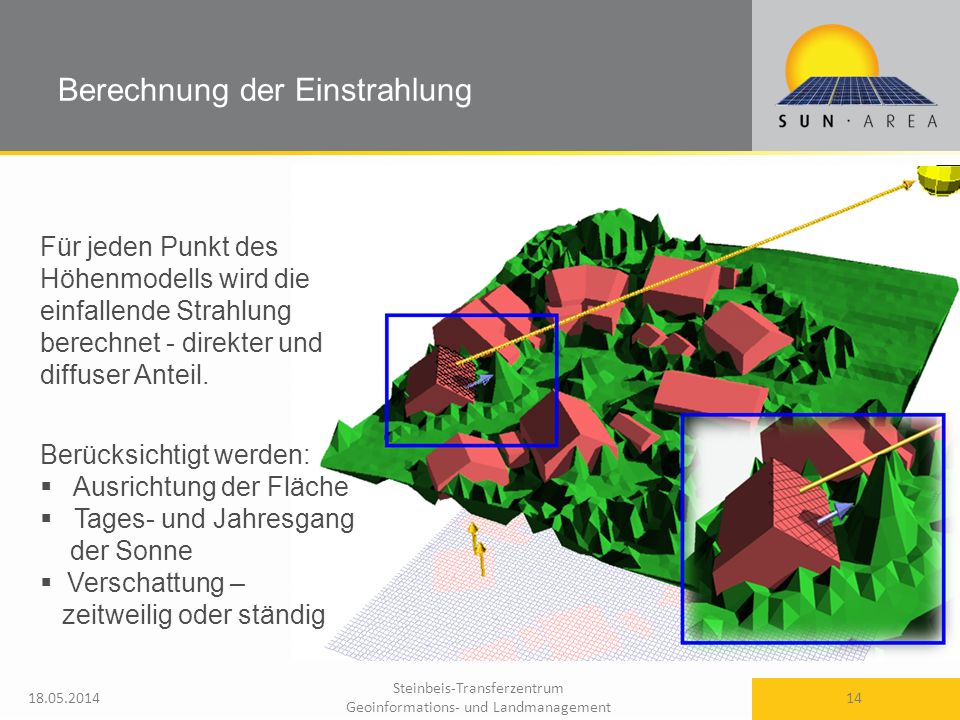

14 Berechnung der Einstrahlung
Für jeden Punkt des Höhenmodells wird die einfallende Strahlung berechnet - direkter und diffuser Anteil. Berücksichtigt werden: Ausrichtung der Fläche Tages- und Jahresgang der Sonne Verschattung – zeitweilig oder ständig

15 Reduktion aufgrund Neigung-Ausrichtung
15

16 Verschattung 21. Januar 12 Uhr

17 Verschattung 21. Februar 12 Uhr

18 Verschattung 21. März 12 Uhr

19 Verschattung 21. April 12 Uhr

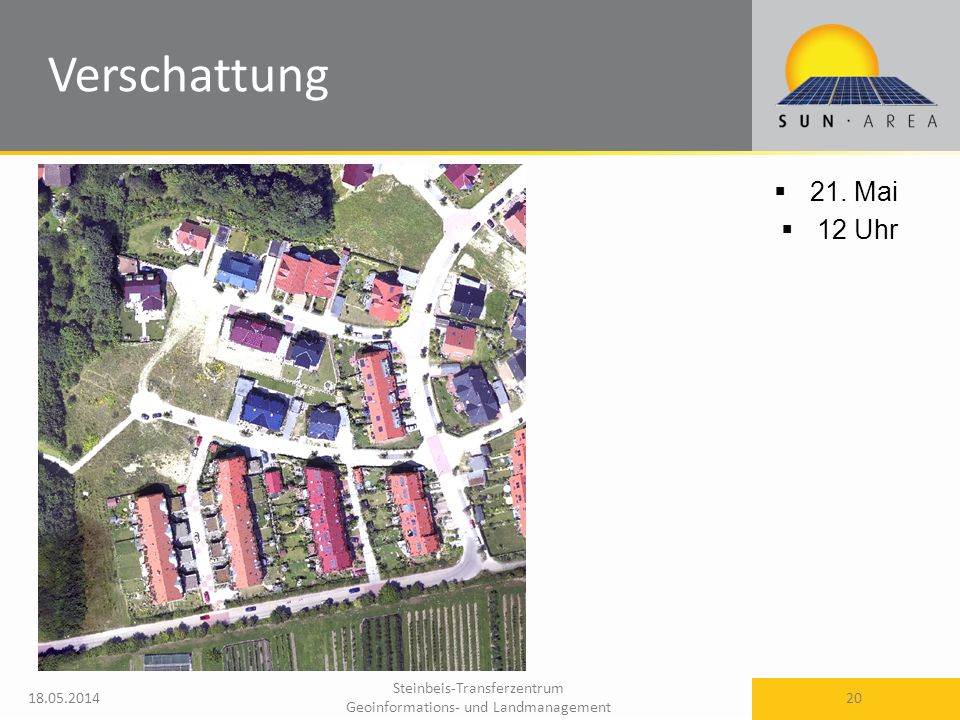

20 Verschattung 21. Mai 12 Uhr

21 Verschattung 21. Juni 12 Uhr

22 Verschattung 21. Juli 12 Uhr

23 Verschattung 21. August 12 Uhr

24 Verschattung 21. September 12 Uhr

25 Verschattung 21. Oktober 12 Uhr

26 Verschattung 21. November 12 Uhr

27 Verschattung 21. Dezember 12 Uhr

28 Überblick Globalstrahlung Sonnenstrahlung in Kilowattstunden
(kWh) pro m² München ca kWh/m² Mainz ca kWh/m² Hamburg ca kWh/m² Neckargemünd ca kWh/m2

29 Ergebnis - Dachteile Eignung: sehr gut (96%) Fläche: 307m²
Ertrag: 38 MWh/a CO2-Einsp: 20t/a Strombedarf: 26 Personen Eigenschatten Dachgaube Norddach

30 Schattenwurf Baum (unter 950kWh)
Ergebnisse im Web-GIS Schattenwurf Baum (unter 950kWh)

31 Ergebnisse im Web-GIS Beispiel Walmdach

32 Denkmalschutz Quelle:www.greenpeace.de
Quelle:denk mal solar - Herz-Jesu-Kirche in Plauen

33 Ergebnis Neckargemünd
von untersuchten Gebäuden Pot. Modulfläche: m² Pot. Ertrag: MWh CO2 -Einsparung: t Investition: 60 Mio €

34 Ergebnis Neckargemünd
Insgesamt ~ m² Dachfläche

35 Solarkataster Neckargemünd Aus der Geoinformatik - für ein gutes Klima

36 Steinbeis – Transferzentrum Geoinformations- & Landmanagement
Kontakt Telefon: / Fax: / Web:
