1 xSpider 3.0 ist da! Tips: Title on this slide should be kept short.
Transparency bar is separate piece behind text. Please copy and paste the one in this slide to re-create. Headlines should be set with an initial cap (sentence case) and the rest in lower case. Only product names or acronyms in the headline should begin with a capital letter. xSpider 3.0 ist da!

2 Eaton Softwareinstrumente
xSpider 3 NEUE Generation 2016 Programm zum Entwurf und zur Dimensionierung von Niederspannungsnetzen

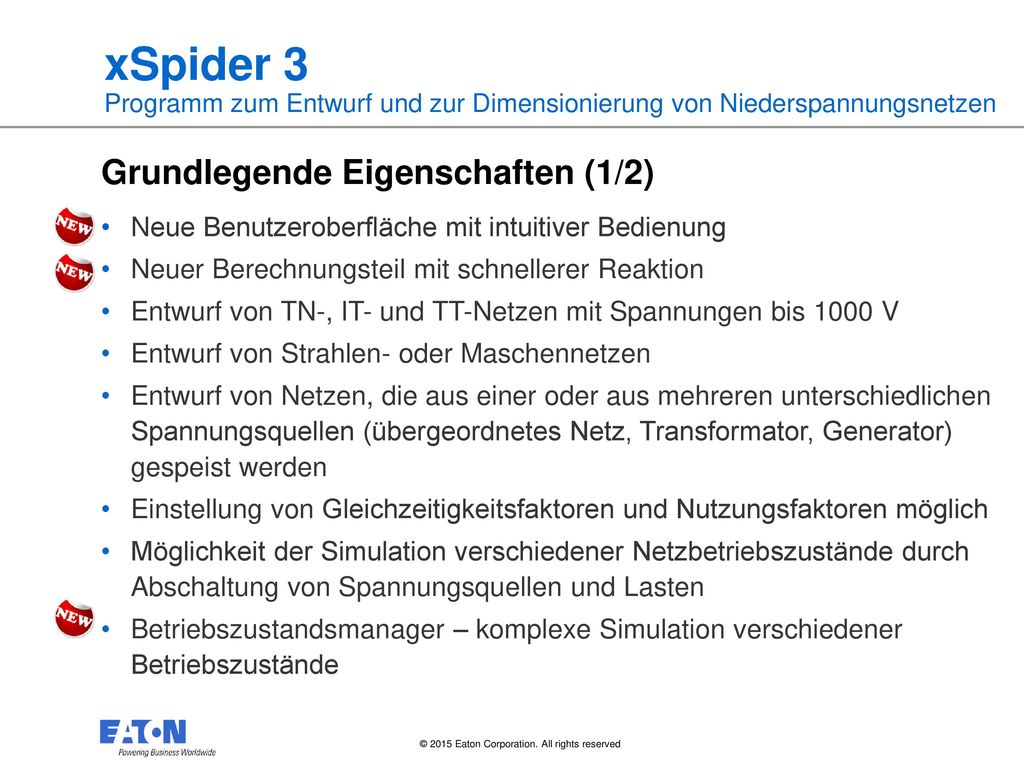

3 xSpider 3 Programm zum Entwurf und zur Dimensionierung von Niederspannungsnetzen
Grundlegende Eigenschaften (1/2) Neue Benutzeroberfläche mit intuitiver Bedienung Neuer Berechnungsteil mit schnellerer Reaktion Entwurf von TN-, IT- und TT-Netzen mit Spannungen bis 1000 V Entwurf von Strahlen- oder Maschennetzen Entwurf von Netzen, die aus einer oder aus mehreren unterschiedlichen Spannungsquellen (übergeordnetes Netz, Transformator, Generator) gespeist werden Einstellung von Gleichzeitigkeitsfaktoren und Nutzungsfaktoren möglich Möglichkeit der Simulation verschiedener Netzbetriebszustände durch Abschaltung von Spannungsquellen und Lasten Betriebszustandsmanager – komplexe Simulation verschiedener Betriebszustände

4 xSpider 3 Programm zum Entwurf und zur Dimensionierung von Niederspannungsnetzen
Grundlegende Eigenschaften (2/2) Elementedatenbank mit übersichtlicher Baumstruktur Alle Berechnungen basieren auf den geltenden EN-Normen Spannungsabfälle, Lastverteilung, Impedanzen, Kurzschlüsse Beurteilung der Selektivität – Funktionen für die Arbeit mit Selektivitätstabellen und Ausschaltkennlinien Modul ArcRISK: Beurteilung des Risikos der Entstehung von Störlichtbögen Erstellung von Dokumentationen und Berichten Netzschaltbild mit den Berechnungsergebnissen Berechnungsbericht Tabellen mit den Parametern der Elemente und den Berechnungsergebnissen

5 xSpider 3 Benutzeroberfläche
Befehlszeile Bewegliche Fenster mit variabler Größe und Aufteilung Gleichzeitige Anzeige mehrerer Dokumente möglich Flexibler Zeichen-bereich Symbol-leiste Eigen-schafts-leiste Fehlerliste

6 xSpider 3 Demo-Projekte
Beispielanwendungen Typische Anwendungen mit Kurzbeschreibung der wichtigsten Themen Leichtes Üben anhand fertiger Zeichnungen Rascher Zugang über die Symbolleiste

7 xSpider 3 Berechnungen Spannungsabfälle, Lastverteilung
Kontrolle, ob nicht der vom Benutzer lokal für jedes Netzelement eingestellte Höchstwert überschritten wird Kontrolle der korrekten Dimensionierung von Schutzgeräten und Leitungen Spannung im Netzknoten Spannungsabfall im Netzknoten Strom im Netzknoten

8 xSpider 3 Berechnungen Dreipoliger symmetrischer Kurzschluss
Maximalwert des Kurzschlussstroms Kontrolle der korrekten Dimensionierung von Schutzgeräten und Leitungen (Kontrolle des Ausschaltvermögens der Schutzelemente) Kontrolle des Gesamtnetzes oder eines gewählten Netzknotens Ik3p – Anfangskurzschlussstrom für dreipoligen Kurzschluss ip – Stoßkurzschlussstrom für dreipoligen Kurzschluss Element mit Fehlermeldung (ungenügendes Ausschaltvermögen Ics)

9 xSpider 3 Berechnungen Einpoliger Erdschluss
Minimaler Kurzschlussstrom Berechnung der Abschaltdauer Kontrolle des Gesamtnetzes oder eines gewählten Netzknotens Ttr – Abschaltzeit Kurzschluss im Netzknoten Ik1p– Anfangskurz-schlussstrom für einpoligen Kurzschluss ip1p – Stoßkurzschlussstrom für einpoligen Kurzschluss

10 xSpider 3 Selektivität und Backup-Schutz
Bewertung des Entwurfs Ausschaltkennlinien samt Toleranzbereichen (theoretische Studie) Tabellen der Selektivität und des Backup-Schutzes (Testergebnisse) Beurteilung von Selektivität und Backup-Schutz aufgrund von Testergebnissen Wahl des Schutzgeräts aus dem Projekt und/oder aus der Datenbank

11 xSpider 3 Betriebszustandsmanager
Simulation verschiedener Betriebszustände des Netzes Abschalten von Spannungsquellen und Lasten Jeder Schalter hat zwei Betriebszustände: ein / aus. Jeder Motor hat zwei Betriebszustände: Anlauf / Dauerbetrieb

12 xSpider 3 Modul ArcRISK Beurteilung des Risikos von Verbrennungen
Auf Wunsch führen wir Schulungen zu diesem Modul durch Beurteilung des Risikos von Verbrennungen Berechnung der thermischen Einwirkenergie bei einem Lichtbogen Risikoanalyse nach IEEE 1584™, 2002 (EN ,-2) Abhilfemaßnahmen von Eaton Temperaturdiagnostik Innere Unterteilung der Schaltanlagen ARMS™ – Servicemodus des Auslösers von IZMX-Schaltern ARCON – Löschen von Störlichtbögen

13 xSpider 3 Lösung von Beispielen – Schritt für Schritt
Der effektivste Weg zum Kennenlernen des Programms Vorausgesetzt werden Grundkenntnisse in der Bedienung von Windows-Programmen sowie eine gewisse Vertrautheit mit der Problematik des Entwurfs und der Dimensionierung von Niederspannungsnetzen. Nähere Erklärungen finden sich in den entsprechenden Kapiteln des Benutzerhandbuchs für xSpider Version 3, Teil II. – Bedienungsanleitung

14 Weitere Infos gibt es unter:
xSpider 3 Programm zum Entwurf und zur Dimensionierung von Niederspannungsnetzen xSpider 3 ist kostenlos erhältlich nach Registrierung unter: Zeitlich begrenzte Lizenz (inkl. Updates von Programm und Datenbank) Das Benutzerhandbuch ist mit dem Programm oder separat erhältlich Demo-Videos helfen dabei, sich die Grundfunktionen des Programms rasch anzueignen Technischer Support : Weitere Infos gibt es unter: Eaton Industries (Austria) GmbH Scheydgasse 42, A-1215 Wien, Austria Tel.:
