1 Notfallrettung der Feuerwehr
Geräte zur Notfallrettung 1 Herzlich willkommen zur Ausbildung! Fotos: MSA AUER (2), SCOTT® HEALTH&SAFETY DEMOVERSION 1

2 Geräte zur Notfallrettung
Übersicht Atemschutzgeräte (ASG) 2 ASG schützen ASG-Träger vor dem Einatmen von schädigenden Stoffen umluft- abhängige ASG Filtergeräte Atemanschluss Filter + umluft- unabhängige ASG Isoliergeräte Atemanschluss Atemgas + für die Feuerwehr wichtigste ASG: Vollmaske bzw. MHK Pressluftatmer Regenerationsgerät Kombinationsfilter 2 X

3 Geräte zur Notfallrettung
Brandfluchthauben 3 Fotos: Dräger ... sind umluftabhängige Atemschutzgeräte zur Rettung oder Selbstrettung nur kurzzeitiger Schutz vor Atemgiften nur für Flucht aus dem Gefahrenbereich Schutzhaube (mit großem Sichtfenster und Bänderung) Atemanschluss Halbmaske (mit Ein- und Ausatemventil) Kombinationsfilter (gegen Partikel + wichtigste Brandgase) oder Atemluftflasche (1,0 l + Druckminderer, Mitteldruckleitung) Filter-Brandschutzhauben schützen nur 15 Minuten gegen Brandgase. 3

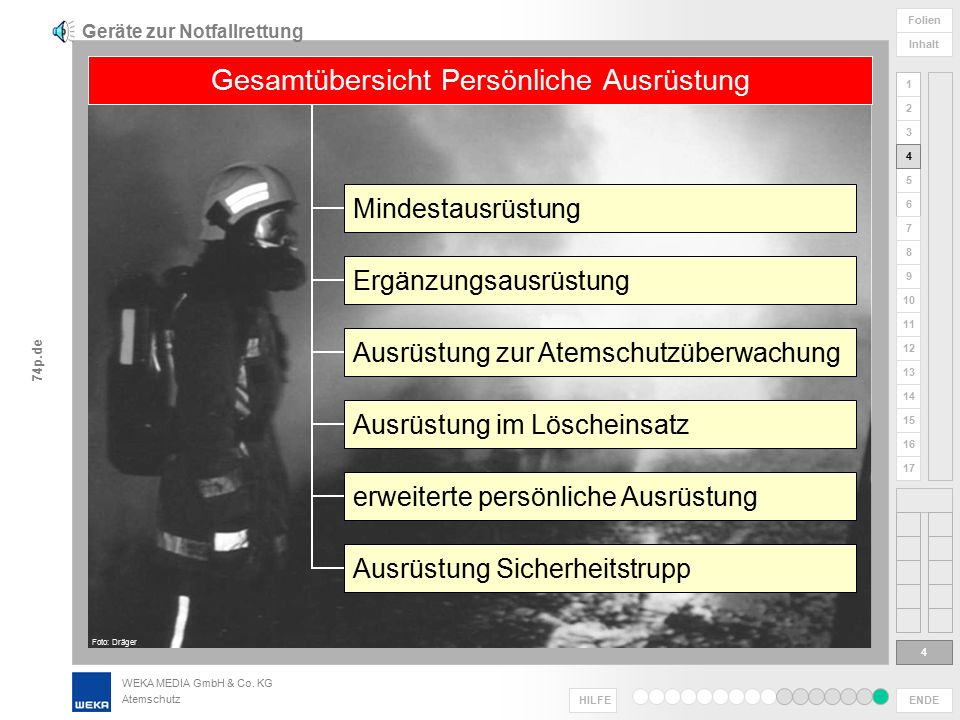

4 Geräte zur Notfallrettung
Gesamtübersicht Persönliche Ausrüstung Foto: Dräger 4 Mindestausrüstung Ergänzungsausrüstung Ausrüstung zur Atemschutzüberwachung Ausrüstung im Löscheinsatz erweiterte persönliche Ausrüstung Ausrüstung Sicherheitstrupp 4

5 Hinweise für die Systemnutzung
nur in den Folien möglich Kapitel/Präsentationstitel Hinweise für die Systemnutzung Folien Inhalt Bezeichnung Schwerpunkte Wenn Sie einen Signalton erzeugen wollen, klicken Sie mit der linken Maustaste auf dieses Symbol: Signalton Präsentationstitel/Folienüberschrift 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 1 Direktauswahl der Hauptfolie Auf den rechten oberen Laufleisten sehen Sie die Anzahl der Hauptfolien innerhalb der Präsentation. (Beispiel mit 25 Folien). Die jeweils geöffnete Folie erscheint grau mit schwarzer Zahl (Beispiel Seite 8). Die anderen Folien sind als weiße Schalter mit grauer Zahl dargestellt. Wenn Sie direkt auf eine andere Folie wechseln wollen, klicken Sie mit der linken Maustaste auf die Schalterzahl der gewünschten Folie. Sie erscheint unmittelbar, erkennbar an dem jetzt dort grauen Schalter mit der entsprechenden schwarzen Zahl. Bereits animierte Folien werden hierbei in der Regel nicht erneut animiert. Anzahl der Hauptfolien der Präsentation Unten rechts befindet sich eine waagerechte Laufleiste, bestehend aus 16 Kreisen und A) grauem Punkt oder B) rechts grünem Punkt oder C) rechts orangem Punkt mit X. A) Wenn Sie nun die linke Maustaste 1x drücken, erfolgt eine Animation und der graue Punkt wandert einen Kreis nach rechts. Bei jedem weiteren Klick erfolgt eine weitere Animation und der graue Punkt wandert jeweils einen Kreis nach rechts bis zum zweitletzten Kreis. Beim nächsten Klick erscheint ganz rechts ein grüner oder oranger Punkt. B) Wenn Sie nun die linke Maustaste 1x drücken, erscheint die nächste Folie. C) Kein Folienübergang bei linkem Mausklick. Hier linker Mausklick nur auf Schaltflächen (siehe rechts). Nächste Folie dann durch Klick auf oder Status der Animation/Folienübergang X Schaltflächen auf Folien Beispiel Linker Mausklick auf die Schaltfläche öffnet eine weitere Folie. 1 Beenden Wenn Sie die Präsentation beenden wollen, klicken Sie mit der linken Maustaste auf das Symbol in der rechten unteren Ecke. ENDE Die Funktionsweise der Schalter für untergeordnete Folien ist identisch mit der der Schalter für Hauptfolien. Im Gegensatz zum Auswahlmenü der Hauptfolien handelt es sich um ein dynamisches Menü mit wechselnden Schaltern, abhängig von der jeweiligen Hauptfolie. Eine Darstellung aller Schalt- und Anzeigevarianten ist daher nicht möglich, die Bedienung erschließt sich nach kurzer Einarbeitung. Direktauswahl untergeordneter Folien . 2 . 3 . 4 . 1 8 . 2 Beachten Sie bitte die Form des Mauszeigers! Optimale Präsentation nur mit Maus oder Touchpad! (linke Maustaste, Touchpadbenutzung analog) Zur übergeordneten Folie: Klicken Sie auf diesen Schalter: Zurück Nummer der aktuellen Folie Titel des Werks X

6 Geräte zur Notfallrettung – Atemschutzgeräte
Vollmaske ... ist ein Atemanschluss bedeckt das Gesicht des Atemschutzgeräteträgers (ASGT) verbindet Atemorgane des ASGT mit dem Atemschutzgerät Normaldruck Überdruck für Regenerationsgeräte 2 . 1 . 1 Fotos: Dräger . 2 Zwei-Weg-Atmung Ein-Weg-Atmung . 3 . 4 für den Einsatz bei der Feuerwehr nur Vollmasken geeignet 2 . 1 X

7 Geräte zur Notfallrettung – Atemschutzgeräte
Pressluftatmer (PA) ... von Umgebungsluft unabhängiges Atemschutzgerät Foto: Dräger frei tragbares Isoliergerät besitzt Vorrat an Atemluft ist an Atemanschluss anschließbar Anschluss über Lungenautomaten des PA Pressluftatmer der Feuerwehr Pressluftatmer Überdruck A 2 Pressluftatmer Normaldruck A . 1 . 2 . 2 . 3 . 4 Möglichkeiten zur Nutzung des PA für Rettungsaufgaben 2 . 2 X

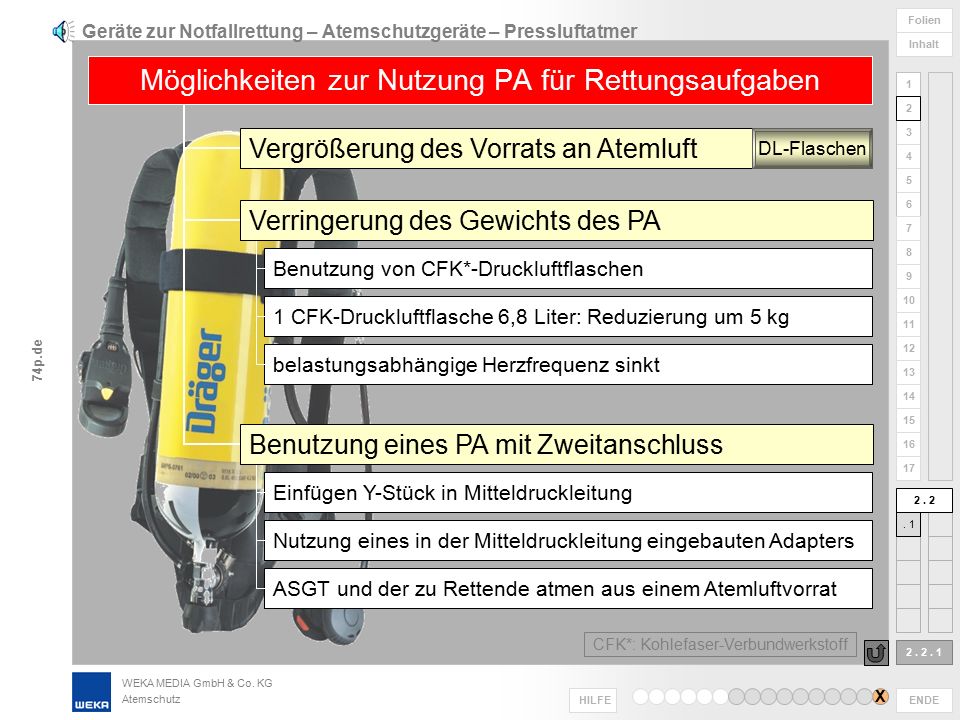

8 Geräte zur Notfallrettung – Atemschutzgeräte – Pressluftatmer
Möglichkeiten zur Nutzung PA für Rettungsaufgaben Vergrößerung des Vorrats an Atemluft DL-Flaschen Verringerung des Gewichts des PA Benutzung von CFK*-Druckluftflaschen 1 CFK-Druckluftflasche 6,8 Liter: Reduzierung um 5 kg belastungsabhängige Herzfrequenz sinkt Benutzung eines PA mit Zweitanschluss Einfügen Y-Stück in Mitteldruckleitung 2 . 2 . 1 . 1 Nutzung eines in der Mitteldruckleitung eingebauten Adapters ASGT und der zu Rettende atmen aus einem Atemluftvorrat CFK*: Kohlefaser-Verbundwerkstoff X

9 Geräte zur Notfallrettung – Atemschutzgeräte – Pressluftatmer
Größen von Druckluftflaschen für Pressluftatmer ***Kompressibilitätsfaktor  (Zeta) 200 bar = 1,00 300 bar = 1,09 gleicht physik. Besonderheiten aus CFK* = Kohlefaser-Verbundwerkstoff Leichtstahl** = hochvergüteter, hochfester Stahl Größe der DL-Flasche (Inhalt) Atemluftvorrat je DL-Flasche Fülldruck Werkstoff Anzahl der DL-Flaschen je PA 4,0 4,7 6,0 6,8 Stahl CFK* Leichtstahl** 200 300 800 940 1.666 1.870 2 1 1 oder 2 Liter bar Liter*** Stück 2 . 2 . 1 . 1 X

10 Geräte zur Notfallrettung – Atemschutzgeräte
Regenerationsgerät ... von Umgebungsluft unabhängiges Atemschutzgerät Abb.: Dräger frei rückentragbares Kreislaufgerät besitzt Vorrat an Sauerstoff ist an Atemanschluss anschließbar Ausatemluft wird im Gerät regeneriert verbrauchter Sauerstoff wird ergänzt Geräteklasse Nenn- gebrauchszeit Sauerstoffvorrat Nennverbrauch Sauerstoff h l/min l 2 . 1 1-h-Gerät 150 1 2,5 . 2 . 3 . 3 2-h-Gerät 240 2 2,0 . 4 4-h-Gerät 360 4 1,5 2 . 3 X

11 Geräte zur Notfallrettung – Atemschutzgeräte
Kombinationsfilter ... Teil des umluftabhängigen Atemschutzgeräts Filtergerät frei tragbares Atemschutzgerät Abb.: MSA Auer umluftabhängig filtert begrenzt Schadstoffe aus Einatemluft nicht bei Atemgiften erhöhter Konzentration nicht bei Sauerstoff unter 17 Vol.-% in der Luft Anwendung meist nicht für Notfallrettung 2 . 1 . 2 . 3 . 4 . 4 2 . 4 X
