1 X. Übungsblatt – Aufgabe X Es soll ein analoges Signal in ein 4-wertiges Digitalsignal umgewandelt werden. Der Eingangsspannungsbereich des Analogsignals beträgt 0-10 Volt. Der undefinierte Bereich zwischen zwei Digitalwerten soll 1/3 des Intervalls eines Digitalwertes betragen. a)Geben Sie die Intervalle für die digitalisierten Werte an. Übung zu Grundlagen der Technischen Informatik

2 X. Übungsblatt – Aufgabe X Es soll ein analoges Signal in ein 4-wertiges Digitalsignal umgewandelt werden. Der Eingangsspannungsbereich des Analogsignals beträgt 0-10 Volt. Der undefinierte Bereich zwischen zwei Digitalwerten soll 1/3 des Intervalls eines Digitalwertes betragen. a)Geben Sie die Intervalle für die digitalisierten Werte an.  „4-wertiges Digitalsignal“ => 4 Intervalle und 3 Bereiche dazwischen Übung zu Grundlagen der Technischen Informatik

3 X. Übungsblatt – Aufgabe X Es soll ein analoges Signal in ein 4-wertiges Digitalsignal umgewandelt werden. Der Eingangsspannungsbereich des Analogsignals beträgt 0-10 Volt. Der undefinierte Bereich zwischen zwei Digitalwerten soll 1/3 des Intervalls eines Digitalwertes betragen. a)Geben Sie die Intervalle für die digitalisierten Werte an.  „4-wertiges Digitalsignal“ => 4 Intervalle und 3 Bereiche dazwischen  „Jeder Bereich 1/3 der Intervallbreite“ => 3 * 1/3 = eine Intervallbreite => insgesamt 5 Intervallbreiten => 10 Volt : 5 = 2 Volt Übung zu Grundlagen der Technischen Informatik

4 X. Übungsblatt – Aufgabe X Es soll ein analoges Signal in ein 4-wertiges Digitalsignal umgewandelt werden. Der Eingangsspannungsbereich des Analogsignals beträgt 0-10 Volt. Der undefinierte Bereich zwischen zwei Digitalwerten soll 1/3 des Intervalls eines Digitalwertes betragen. a)Geben Sie die Intervalle für die digitalisierten Werte an.  „4-wertiges Digitalsignal“ => 4 Intervalle und 3 Bereiche dazwischen  „Jeder Bereich 1/3 der Intervallbreite“ => 3 * 1/3 = eine Intervallbreite => insgesamt 5 Intervallbreiten => 10 Volt : 5 = 2 Volt  I: 0V-2V; II: 2,66V – 4,66V; III: 5,33V-7,33V; IV: 8V-10V Übung zu Grundlagen der Technischen Informatik

5 X. Übungsblatt – Aufgabe X b)Führen Sie zunächst eine Wertdiskretisierung durch. Beim Verlassen eines Werteintervalls soll der digitalisierte Wert solange erhalten bleiben, bis das analoge Signal in das nächste Werteintervall eintritt. Führen Sie anschließend eine Zeitdiskretisierung durch. Zeichnen Sie die beiden Signalverläufe in das gegebene Schaubild ein. Die Abtastzeitpunkte sind dabei synchron zu den eingezeichneten Gitterlinien. Übung zu Grundlagen der Technischen Informatik

6 X. Übungsblatt – Aufgabe X b)Führen Sie zunächst eine Wertdiskretisierung durch. Beim Verlassen eines Werteintervalls soll der digitalisierte Wert solange erhalten bleiben, bis das analoge Signal in das nächste Werteintervall eintritt. Führen Sie anschließend eine Zeitdiskretisierung durch. Zeichnen Sie die beiden Signalverläufe in das gegebene Schaubild ein. Die Abtastzeitpunkte sind dabei synchron zu den eingezeichneten Gitterlinien. 1ter Schritt der Aufgabe: Intervalle einzeichnen Anmerkung: Die folgenden Lösungen stimmen nicht 1:1 mit den Musterlösungen des Lehrstuhls überein, da die Intervalle unterschiedlich genau eingezeichnet wurden. Übung zu Grundlagen der Technischen Informatik

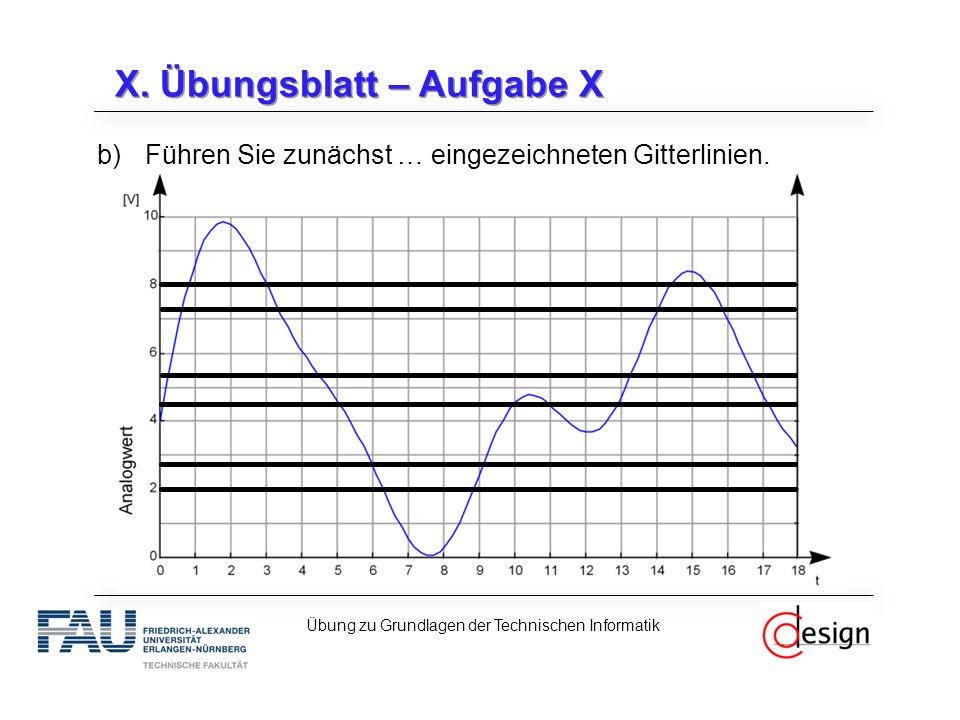

7 X. Übungsblatt – Aufgabe X b)Führen Sie zunächst … eingezeichneten Gitterlinien. Übung zu Grundlagen der Technischen Informatik

8 X. Übungsblatt – Aufgabe X b)Führen Sie zunächst eine Wertdiskretisierung durch: Übung zu Grundlagen der Technischen Informatik

9 X. Übungsblatt – Aufgabe X b)Führen Sie anschließend eine Zeitdiskretisierung durch: Übung zu Grundlagen der Technischen Informatik
