1 Perspektiven der experimentellen Hochenergiephysik - Teil 1
Claudia-Elisabeth Wulz Institut für Hochenergiephysik der Österreichischen Akademie der Wissenschaften c/o CERN/EP, CH-1211 Genf 23 Tel , GSM: http: //home.cern.ch/~wulz Nov. 2001

2 Literatur Theorie: M. Treichel: Teilchenphysik und Kosmologie, Springer-Verlag (2000) D. Griffiths: Introduction to Elementary Particles, J. Wiley and Sons (1987) Allgemein: B.R. Martin, G. Shaw: Particle Physics, J. Wiley and Sons (2nd ed. 1997) D. H. Perkins: Introduction to High Energy Physics, Cambridge U. Press (4th edition, 2000) Detektoren: W. R. Leo: Techniques for Nuclear and Particle Physics Experiments, Springer-Verlag (2nd ed. 1994)

3 Webseiten Einführungen in die Teilchenphysik:
Für Physiker/Studenten:

4 Elementarteilchenphysik
Hochenergiephysik = Elementarteilchenphysik • Frage nach dem Aufbau und Zusammenhalt der Materie Lehre von Teilchen und ihren Wechselwirkungen •

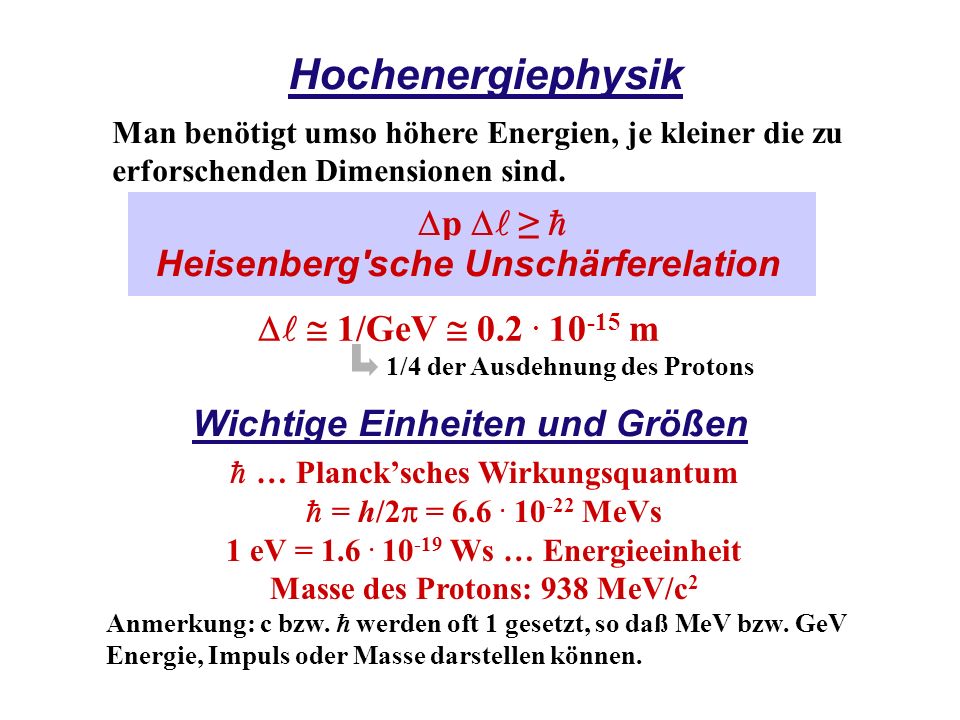

5 Hochenergiephysik Dp Dl ≥ h Heisenberg'sche Unschärferelation
Man benötigt umso höhere Energien, je kleiner die zu erforschenden Dimensionen sind. Dp Dl ≥ h Heisenberg'sche Unschärferelation m 1/4 der Ausdehnung des Protons Wichtige Einheiten und Größen h … Planck’sches Wirkungsquantum h = h/2p = MeVs 1 eV = Ws … Energieeinheit Masse des Protons: 938 MeV/c2 Anmerkung: c bzw. h werden oft 1 gesetzt, so daß MeV bzw. GeV Energie, Impuls oder Masse darstellen können.

6 Die fundamentalen Kräfte

7 Die starke Wechselwirkung
Sie hält Atomkerne zusammen. Teilchen, die eine starke Wechselwirkung besitzen, heißen HADRONEN. Sie sind aufgebaut aus QUARKS. Die starke Wechselwirkung kommt durch den Austausch von Teilchen zwischen den Quarks zustande. Diese heißen GLUONEN. Weder Gluonen noch Quarks existieren jedoch als freie Teilchen (“CONFINEMENT”).

8 »» »» Die starke Wechselwirkung Ü Þ Ü Þ
Gluonen und Quarks tragen Farbladung (“COLOR”) QUANTENCHROMODYNAMIK Sichtbare Teilchen sind jedoch farbneutral. Ü u u d Þ Proton u Ü »» u d Þ d d »» u d d u d p + Neutron

9 Das Quarkmodell 1964: Gell-Mann, Zweig
Elementare Bausteine der Materie:

10 Das Quarkmodell

11 Mesonen, Baryonen Jedes Meson besteht aus 1 Quark und 1 Antiquark.
Jedes Baryon besteht aus 3 Quarks.

12 Mesonenoktett - - K0 (ds) K+ (us) p0, h - - - p - (du) - - p + (ud)
(uu,dd,ss) p0: (uu-dd)/√2 h: (uu+dd-2ss)/√6 h’: (uu+dd+ss)/√3 h’: = 1 + 8 - - - K- (su) K0 (sd) Mesonenoktett

13 Baryonenoktett n (udd) p (uud) S0 (uds) S- (dds) S+ (dds) L (uds)
X- (dss) X0 (uss) Baryonenoktett

14 Baryonendekuplett L- (ddd) L0 (udd) L+ (uud) L++ (uuu) S*0 (uds)
S*- (dds) S*0 (uus) X*- (dss) X*0 (uss) L+ hat gleichen Quarkgehalt wie Proton, aber verschiedenes Energieniveau, analog H-Atom in verschiedenen Anregungs-zuständen. Quarks: Spin 1/2! Pauli-Prinzip -> COLOR (O.W. Greenberg) W- (sss) Baryonendekuplett

15 Sie tritt z.B. beim radioaktiven b-Zerfall auf:
Teilchen ohne starke Wechselwirkung heißen LEPTONEN (z.B. Elektron, Müon, Neutrino). Die schwache Wechselwirkung wird durch die INTERMEDIÄREN VEKTORBOSONEN (W±,Z) vermittelt. Diese sind fast 100 mal so schwer wie das Proton und wurden 1983/1984 an den Experimenten UA1 und UA2 des CERN SppS-Colliders entdeckt. Carlo Rubbia und Simon van der Meer bekamen für ihre entscheidenden Beiträge den Nobelpreis.

16 [ + Antiteilchen ] x 3 Farben 36 Quarks
Glashow, Salam, Weinberg (1978) 3 Familien (Generationen) von Quarks und Leptonen: e ne ( ) m nm t nt + Antiteilchen Leptonen u d ( ) c s t b [ Antiteilchen ] x 3 Farben Quarks 4 Vermittlerteilchen der elektroschwachen Wechselwirkung: 3 I.V.B. (W±, Z) + 1 Photon (g) 8 Vermittlerteilchen der starken Wechselwirkung: 8 Gluonen (g)

17 Alle existierenden Daten werden sehr gut durch das Standardmodell beschrieben. Jedoch ist die Frage der Teilchenmassen ungeklärt! Im Standardmodell existiert ein Teilchen, das den Mechanismus erklärt, durch den Teilchen Massen erhalten - das Higgs-Boson. Bau des Large Hadron Colliders (LHC) ist notwendig! Strahlenergie: 2 x 7 TeV p-p Entdeckung könnte bei LEP gemacht worden sein, jedoch Signifikanz nicht hoch genug. Im Rahmen der Supersymmetrie könnte es auch mehrere Higgse sowie supersymmetrische Partner der bekannten Teilchen geben (Squarks, Sleptonen, Gluinos etc.).

18 Quellen hochenergetischer Teilchen
1950: Einzige Quelle hochenergetischer Teilchen war die Höhenstrahlung (kosmische Strahlung) Entdeckung von Positronen und Pionen. Heute: fast ausschließlich Teilchenbeschleuniger in Verwendung. Vorteil: nur 1 Projektil mit bekannter Energie. Fixed-Target-Experiment: stationäres Target Collider-Experiment: gegenläufige Teilchenstrahlen In beiden Fällen werden erzeugte Teilchen durch ihre Wechselwirkung mit Materie nachgewiesen Detektoren Linearbeschleuniger Speicherring

19 Teilchenbeschleuniger
Elektromagnetische Kräfte werden benützt, um stabile, geladene Teilchen zu beschleunigen. Es wird eine Quelle benötigt, z.B. Glühkathode oder Ionenquelle. - Linearbeschleuniger (LINACs) - Zirkularbeschleuniger (Synchrotrone) Synchrotrone: “Kreisbahn” durch Anordnung von Dipolmagneten (Ablenkmagneten), Beschleunigung durch Hochfrequenzkavitäten. Zur Strahlfokussierung werden Quadrupol- bzw. Sextupolmagneten (Fokussiermagneten) verwendet.

20 Prinzip der Beschleunigung
Elektromagnetische Welle von oben gesehen rot +, blau - Elektromagnetische Welle bewegt sich fort und nimmt Teilchen mit Elektromagnetische Welle Positiv geladene Teilchen in der Nähe des Maximums der Welle erfahren die größte Kraft nach vorne; die in der Nähe des Umkehrpunktes die kleinste. Als Folge davon tendieren die Teilchen dazu, sich zusammen mit der Welle fortzubewegen.

21 Schema eines Synchrotrons

22 Super-Proton-Synchrotron des CERN

23 Sextupolmagnet LHC-Teststand mit Dipolen

24 Querschnitt eines LHC-Doppeldipols

25 Schwerpunktsenergie - Laborenergie
W2c4 = E2 - p2c2 W … invariante Masse einer Menge von Teilchen E, p … Gesamtenergie und -impuls Schwerpunktssystem (Centre of Mass Frame): p = S pi = ECM = Wc2 z. B. Teilchenstrahl aus Teilchen mit Masse mS, der auf ein Target mit Masse mT trifft und den Impuls pL hat. Das Target ist in Ruhe, somit ist pT = 0. Teilchenenergien im Laborsystem: EL = √mS2 c4 + pL2 c2 ET = mT c2 W2 c4 = (EL + mT c2 )2 - pL2 c2 = mS2 c4 + mT2 c4 + 2 mT c2 EL ECM = √mS2 c4 + mT2 c4 + 2 mT c2 EL

26 Fixed-Target-Beschleuniger und Collider
ECM … Schwerpunktsenergie, EL … Laborenergie pCM = 0 … Schwerpunktsimpuls, mS … Masse des Strahlteilchens, mT … Masse des Targetteilchens Fixed -Target-Beschleuniger Speicherring ECM = √mS2 c4 + mT2 c4 + 2mT2 c2 EL ECM = 2 EL ECM ~ √ EL viele Teilchen nur stabile, geladene hohe Luminosität Teilchen, niedrigere Luminosität

27 Fixed-Target-Beschleuniger
Collider Beschleunigung und Speicherung für gleiche Teilchen mit entgegengesetzter Ladung in ein und demselben Magnetring (Speicherringe). Fixed-Target-Beschleuniger Beschleunigung bis zur Maximalenergie, Extraktion auf ein stationäres Target (fest oder flüssig). Primärstrahlen: stabile geladene Teilchen (z.B. p, e±) Sekundärstrahlen: neutrale oder instabile Teilchen (z.B. p, g, n).

28 Erzeugung von Sekundärstrahlen
Zur Beschleunigung eignen sich nur stabile, geladene Teilchen. Jedoch braucht man auch neutrale (z.B. g) oder instabile Teilchen (z.B. p±). Diese können erzeugt werden, indem man einen Primärstrahl auf ein Metalltarget lenkt. Bei den Reaktionen mit den Kernen des Targets werden neue Teilchen erzeugt, die dann analysiert werden können. Beispiel 1: p+-Strahl p+ p X Y Kollimator elektrostat. u. magnet. Felder monoenergetischer Strahl schweres Target

29 Erzeugung von Sekundärstrahlen
Beispiel 2: n-Strahl p± m± + nm m+ sowie noch nicht zerfallene p± werden in einem langen Absorber absorbiert. Keine Impulsselektion ist jedoch möglich! p± nm langes Vakuumrohr Absorber

30

31 Synchrotronstrahlung pro Umlauf: r … Krümmungsradius der Umlaufbahn
b = v/c, g = (1-b2)-1/2 r … Krümmungsradius der Umlaufbahn Für b ≈ 1 (v ≈ c) mit E = gmc2 ist DE ~ 1/m4 hoher Energieverlust für Elektronen, deshalb haben in der Praxis konventionelle Elektronenbeschleuniger maximal ca. 100 GeV pro Strahl.

32 Teilchenbeschleuniger
Impuls eines geladenen Teilchens im Magnetfeld: p = 0.3 B r r … Krümmungsradius in Metern B … Magnetfeld in Tesla Konventionelle Elektromagneten: Bmax ≈ 1.5 T Supraleitende Magneten: Bmax ≈ 10 T Aus obiger Formel wird ersichtlich, warum große Radien für große Strahlimpulse erforderlich sind. Die Synchrotronstrahlung spielt ebenfalls eine Rolle.

33 Luminosität R = s L L … Luminosität in cm-2 s-1 , R … Kollisionsrate in s-1 s … Strahl-Strahl-Wirkungsquerschnitt in cm2 Beispiel Teilchen-Antiteilchen-Speicherring (pp, e+e-): 1 Vakuumröhre bei gleichem magnetischem Führungsfeld. N … Anzahl der Teilchen pro Paket (“bunch”) Bei je 1 Paket gibt es 2 Kollisionspunkte. In jedem Kollisionspunkt (“Interaction Region”) treten Zusammenstöße mit der Frequenz f ≈ c/u auf, wobei u der Umfang des Speicherringes ist.

34 Luminosität N+N- L = f nbunch A
Dann ist die Luminosität in einem Kollisionspunkt durch folgende Formel gegeben: nbunch … Anzahl der Pakete, N± … Anzahl der Teilchen pro Paket A … Strahlfläche bei kompletter Überlappung L A Fokussiermagneten (Quadrupole) “low b region” (b ~ Strahlenvelope). Teilchenoszillationen in vertikaler und horizontaler Richtung zur idealen Bahn: Betatronschwingungen. Longitudinale Schwingungen relativ zur Bewegung eines idealen Teilchens (phasengleich zum Hochfrequenzfeld): Synchtotronschwingungen. L = f nbunch N+N- A

35 Typische Luminositäten für Collider
Beschleuniger Teilchen L/cm-2s-1 SLC (Stanford) e+ e x1030 LEP (CERN) e+ e- 2x1031 HERA (DESY) e- p x1031 SppS (CERN) p p 6x1030 Tevatron (Fermilab) p p 2x1032 *) KEKB (Tsukuba) e+ e- 1x1034 PEP II (Stanford) e+ e- 3x1033 LHC (CERN) p p 1x1034 *) mit Main Injector, ohne 2x1031 1033 “TeV33”

36 Beschleunigerkomplex des CERN
LHC/LEP SPS

37 Beschleunigerkomplex des Fermilab
Tevatron Main Injector

38 Beschleunigerkomplex des Fermilab
Tevatron Main Injector

39 Beschleunigerkomplex des SLAC

40 Beschleunigerkomplex des SLAC

41 Beschleunigerkomplex des KEK

42 Teilchennachweis Erzeugte Teilchen werden nachgewiesen durch:
Wechselwirkung mit dem Detektormaterial Starke Wechselwirkung für Hadronen Schwache Wechselwirkung für Neutrinos Erzeugung neuer Teilchen bei genügend großer Energie Ionisierung von Atomen (geladene Teilchen) Abgabe von elektromagnetischer Strahlung (geladene Teilchen) g -> e+e-

43 Wechselwirkung mit Atomkernen
Kurze Reichweiten. z.B. mit einfachstem Kern, dem Proton: Elastische Streuung: z.B. p - + p -> p - + p Inelastische Streuung: z.B. p - + p -> p + + p - + p 0 + n p - + p -> K0 + L

44 Totaler Wirkungsquerschnitt
Wechselwirkung mit Atomkernen Totaler Wirkungsquerschnitt stot = sel + sinel stot = sel + sq + sinel (für größere Kerne) sinel … groß bei hohen Energien stot ≈ (10…100) mb (1 mb = 1 millibarn = cm2) sq … Wirkungsquerschnitt für quasielastische Streuung (elastische Streuung an Nukleonen) Rückstoß -> Kernabstoßung -> Anregung bzw. Spaltung

45 stot und sel für p - + p stot = (10 … 100) mb
s (mb) 10 sel 10-1 1 10 102 103 p (GeV/c) stot = (10 … 100) mb stot ≈ r 2p ≈ 30 mb für r ≈ m

46 Wechselwirkung mit Atomkernen
Kollisionslänge Wahrscheinlichkeit (Pc) für eine Hadron-Kern-Wechselwirkung in dünner Schicht mit Dicke dx. Pc = n stot dx (n = rNA/A … Kerne pro Einheitsvolumen) A … Molmasse (g/mol), r … Dichte (g/cm3), NA … Avogadrozahl ( / mol) Mittlere freie Weglänge (“Kollisionslänge”): lc = 1/n stot Absorptionslänge (“Interaktionslänge”) la (la ) = 1/n sinel Kollisions- und Absorptionslängen werden auch oft in g/cm2 angegeben: lc’ = A/NA stot = r lc, la’ = A/NA sinel = r la

47 Atomic and Nuclear Properties of Materials
Particle Data Group (http: //pdg.lbl.gov)

48 Ionisation Alle geladenen Teilchen betroffen. Für mittlere Energien (200 GeV max.) dominieren Ionisationsverluste durch Coulombstreuung an Hüllenelektronen. Die Bethe-Bloch-Formel (hier für Teilchen mit Spin 0 und Ladung ±e) gibt den mittleren Energieverlust an: x … zurückgelegte Wegstrecke im Medium me … Elektronmasse Z … Ordnungszahl I … mittleres Ionsationspotential d(g) … dielektrischer Abschirmfaktor (nur für hochrelativistische Teilchen wichtig) ne … Elektronendichte des Mediums (ne = r NAZ/A) D … 4pa2h2 / me = MeVcm2

49 (dE/dx)min ~ e2 Suche nach freien Quarks!
Ionisationsenergieverlust für p ± und p in Blei Relativistischer Anstieg 20 1/b2 -dE/dx (MeV/cm) 15 Minimalionisierung (bg ≈ 3-4) 0.1 1 10 100 p (GeV/c) (dE/dx)min ~ e2 Suche nach freien Quarks!

50 [ ] Strahlungsverluste - dE/dx = E/Xo E = Eo exp(-x/Xo) 1 X » 4Z(Z+1)
[ln(183Z -1/3 )] e 2 m c Geladene Teilchen werden im Kernfeld abgebremst bzw. beschleunigt Abstrahlung von Photonen Energieverlust (Bremsstrahlung). Vor allem wichtig für Elektronen und Positronen. (für relativistische Elektronen mit E >> mc2 / aZ1/3). X0 … Strahlungslänge (wichtig bei der Konzeption von elektromagn. Kalorimetern!)

51 Strahlungsverluste Für hohe Energien sind die Strahlungsverluste proportional zu E/m2. Aus der Bethe-Bloch-Formel geht hervor, daß die Ionisationsverluste nur schwach von der Masse und Energie des Projektils abhängen (bei hohen Energien). Strahlungsverluste dominieren für Elektronen und Positronen. Ec … kritische Energie = Energie, bei der Strahlungsverluste und Ionisationsverluste für Elektronen gleich sind Element Z Xo/cm Ec/MeV H (26 K) C Al Fe Pb 600 Ec ≈ MeV Z

52 Wechselwirkung von Photonen mit Materie
Annahme: Monoenergetischer Photonenstrahl mit I Photonen pro Sekunde, der durch ein Material der Dicke x durchgeht. Dann ist der Energieverlust gegeben durch: dI = - I dx/l I = I0 exp (-x/l) l = 1/nsg l mittlere freie Weglänge vor Absorption oder Streuung sg … totaler Photon-Wechselwirkungsquerschnitt mit einem Atom n … Kerne pro cm3

53 Wechselwirkung von Photonen mit Materie
Beiträge zu sg: Photoelektrischer Effekt (Absorption durch Atom, Emission eines Elektrons) (~ Z5/Eg) Comptoneffekt (Photonstreuung an Hüllenelektronen) (~ Z/Eg) Paarerzeugung (im Kernfeld oder Hüllenelektronfeld) (~ Z2) 7 1 sPaarerzeugung ≈ 9 n X o I = I0 exp ( ) 7 x 9 X0 9 X0/7 … Konversionslänge Bei hohen Energien wird Photonabsorption, genauso wie der Strahlungs- verlust von Elektronen, durch die Strahlungslänge charakterisiert.

54 Photon-Wechselwirkungsquerschnitte
für ein Blei-Atom 102 sg 10 s / b 1 c d 10- 2 b a 10- 4 10- 2 1 102 E / GeV a) Photoeffekt b) Comptonstreuung c) Paarerzeugung im Feld der Hüllenelektronen d) Paarerzeugung im Kernfeld
