1 Modellierung grafischer Objekte
Vererbung Modellierung grafischer Objekte Helmut Paulus Speyer,

2 Vererbung Mit Hilfe von Vererbung ist es möglich, eine Klasse als Spezialfall einer allgemeineren Klasse zu definieren. Die Objekte der spezialisierten Klasse erben Merkmale und Methoden der allgemeinen Klasse, fügen Attribute oder Methoden hinzu oder erweitern Methoden bzw. implementieren sie neu. Vorteile: Grundlegende Attribute und Operationen werden nur einmal entwickelt Anpassung und Erweiterung unter geringem Aufwand (Wiederverwendbarkeit) Einheitlicher Zugriff auf verschiedene Objekttypen wird möglich (Polymorphismus) Klassenhierarchie Optimierung von Klassen durch Entwicklung einer Vererbungsstruktur

3 Klassenhierarchie Delphi’s Klassenhierarchie
Alle Objekte sind Nachfahren eines Urobjekts - Klasse TObject. In TObject wird das grundlegende Verhalten, das allen Objekten in Delphi gemeinsam ist, realisiert. In der Klasse TObject wird das grundlegende Verhalten, das allen Objekten in Delphi gemeinsam ist, implementiert. TObject wird als direkte Basis für einfache Objekte verwendet. Wenn bei der Deklaration eines neuen Objekttyps kein Vorfahr angegeben wird, setzt Delphi als Vorfahr automatisch die Klasse TObject ein. Die Komponenten der Komponentenpalette sind alle Nachfahren der Klasse TComponent

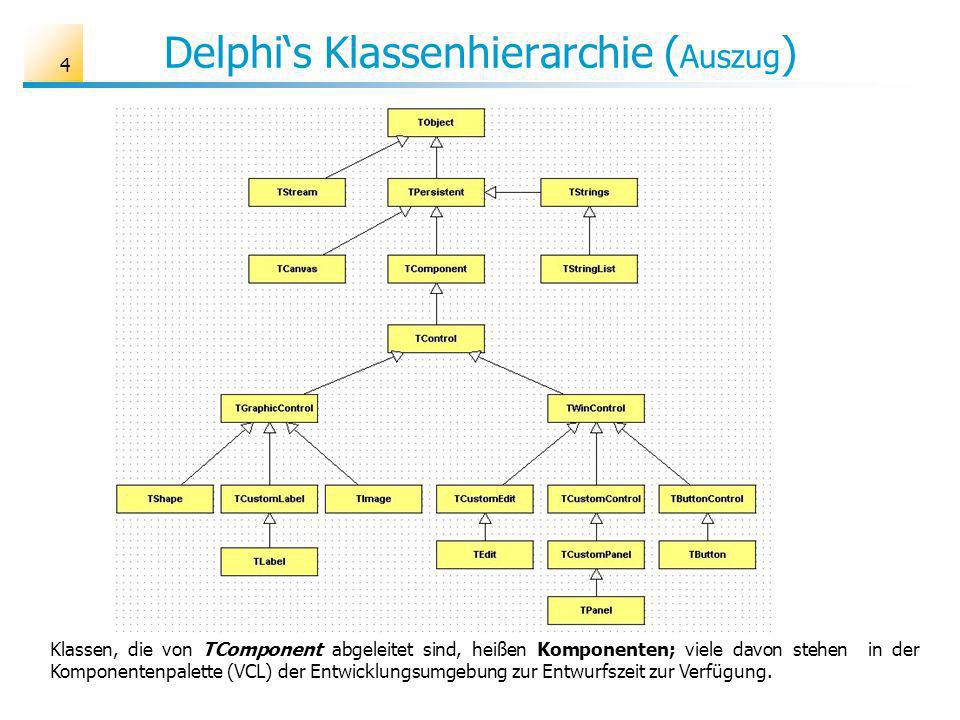

4 Delphi‘s Klassenhierarchie (Auszug)
Klassen, die von TComponent abgeleitet sind, heißen Komponenten; viele davon stehen in der Komponentenpalette (VCL) der Entwicklungsumgebung zur Entwurfszeit zur Verfügung.

5 Anwendungsbeispiel 5 Aktivitäten: verschieben, drehen, skalieren, editieren

6 Erste OOA-Analyse Problem: Vielfalt der Objekte
6 TKreis TQuadrat TText TDreieck ... TRechteck TParallel Problem: Vielfalt der Objekte Optimierung: Entwicklung einer Klassenhierarchie

7 Klassenhierarchie 7 TGrafikObjekt TKreis TPolygon TText TLinie
TRegNEck TRechteck TParallel

8 Anforderungen 8 Erzeugung und Verwaltung von grafischen Objekten unter-schiedlicher Form Fähigkeiten der Objekte frei verschiebbar (Maus) skalierbar drehbar

9 Einfaches Beispiel 9 Kreise und Rechtecke

10 Kreise und Rechtecke 10 TKreis xPos, yPos //Mittelpunkte Farbe // Füllfarbe Canvas //Zeichenflächenref. markiert // Markierungsflag Radius Create paint setzePos // verschieben skalieren //vergrößern TRechteck xPos, yPos //Mittelpunkte Farbe // Füllfarbe Canvas //Zeichenflächenref. markiert // Markierungsflag Breite, Laenge Create paint setzePos // verschieben skalieren //vergrößern Beide Klassen besitzen gleiche Attribute und Methoden gleicher Funktionalität. Das Gemeinsame muss nicht mehrmals implementiert werden!

11 Erste Modellierung der Klassen
11 Die Basisklasse enthält den gemeinsamen Kern aller grafischen Objektklassen. TGrafikObjekt xPos, yPos //Mittelpunkte Farbe // Füllfarbe Canvas //Zeichenflächenref. Markiert // Markierungsflag Create //Basiskonstruktor setzePos // verschieben ist ein Basisklasse abgeleitete Klassen (Unterklasse) Generalisierung Spezialisierung TKreis Radius paint skalieren //vergrößern TRechteck Breite, Laenge

12 Implementierung der Basisklasse
12 TGrafikObjekt - xPos : integer - yPos : integer - Farbe : TColor - markiert : boolean - Canvas : TCanvas + Create(CanRef : TCanvas; x, y : integer) + setzePos(x, y : integer); + gibX : integer + gibY : integer TGrafikObjekt = class private xPos : integer; yPos : integer; Farbe : TColor; markiert : boolean; Canvas : TCanvas; public constructor create(CanRef : TCanvas; x,y : integer); procedure setePos(x,y : integer); function gibX : integer; function gibY : integer; gibFarbe Farbe : Tcolor; procedure setzeFarbe(wert : TColor); end;

13 Implementierung der Basisklasse
13 TGrafikObjekt - xPos : integer - yPos : integer - Farbe : TColor - markiert : boolean - Canvas : TCanvas + Create(CanRef : TCanvas; x, y : integer) + gibX : integer + gibY : integer constructor TGrafikObjekt.create(CanRef : TCanvas; x,y : integer); begin xPos := x; yPos := y; canvas := CanRef; end; Die Objekte erhalten eine Referenz auf das Zeichenflächenobjekt des GUI-Objekts procedure TGrafikObjekt.setzePos(x, y : integer); begin xPos := x; yPos := y; end;

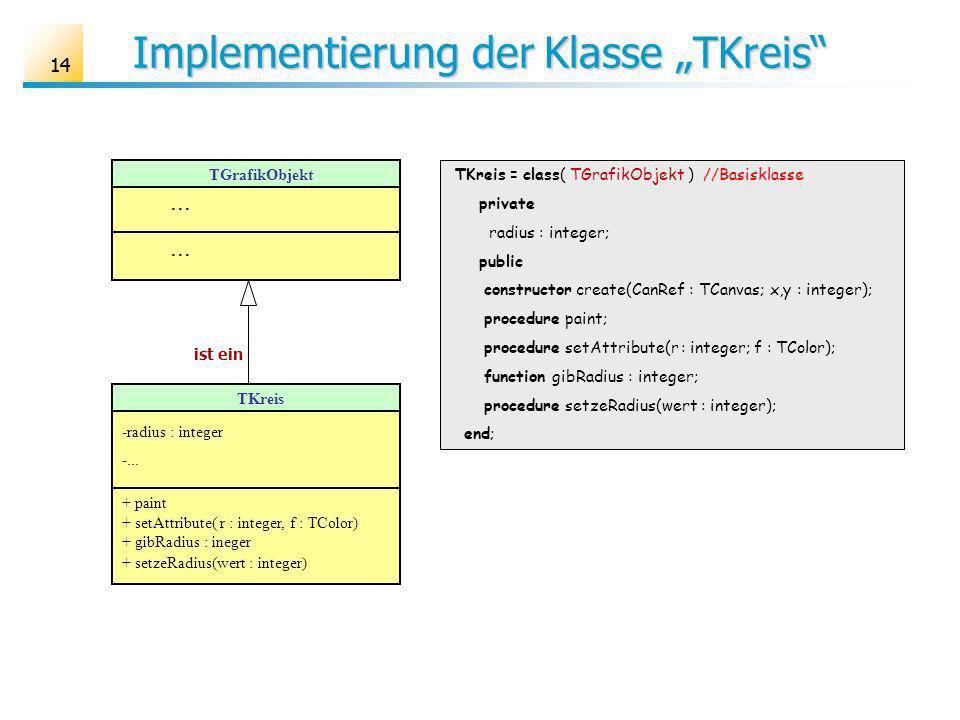

14 Implementierung der Klasse „TKreis“
14 TGrafikObjekt ... TKreis = class( TGrafikObjekt ) //Basisklasse private radius : integer; public constructor create(CanRef : TCanvas; x,y : integer); procedure paint; procedure setAttribute(r : integer; f : TColor); function gibRadius : integer; procedure setzeRadius(wert : integer); end; ist ein TKreis radius : integer ... + paint + setAttribute( r : integer, f : TColor) + gibRadius : ineger + setzeRadius(wert : integer)

15 Implementierung der Klasse „TKreis“
15 TGrafikObjekt ... constructor TKreis.create(CanRef : TCanvas; x,y : integer); begin inherited create(CanRef,x,y); //Konstruktor der Oberklasse radius := 10; end; Durch Aufruf des geerbten Konstruktors werden die Attribute des Basisobjekts initialisiert. Das abgeleitete Objekt enthält quasi ein Basisobjekt als Teilobjekt. ist ein TKreis - radius : integer + paint + setzeRadius(wert : integer) + setAttribute( r : integer, f : TColor)

16 Implementierung der Klasse „TKreis“
16 TGrafikObjekt ... procedure TKreis.paint; var x1,y1,x2,y2 : integer; begin //umgebendes Rechteck x1 := xPos-radius; y1 := yPos-radius; x2 := xPos+radius; y2 := yPos+radius; with canvas do brush.color:= Farbe; ellipse(x1,y1,x2,y2); end; ist ein TKreis - Radius : integer + paint + setRadius(wert : integer) + setAttribute( r : integer, f : TColor) procedure TKreis.setAttribute(r : integer;f : TColor); begin radius := r; Farbe := f; end;

17 Vererbung und Zugriffsrechte
17 Elemente einer Klasse können in der Klassendeklaration vor dem Zugriff von außen geschützt werden (Geheimnisprinzip). Schutzebenen: public keine Zugriffsbeschränkung nach außen private Zugriff nur innerhalb einer Klasse protected Zugriff auch in abgeleiteten Klassen möglich Die Schutzebenen private und protected gelten allerdings nur für den Zugriff aus einer anderen Unit heraus. Vererbung der Zugriffsrechte Die Zugriffsrechte einer Klasse werden an abgeleitete Klassen vererbt. Schutzrechte können in einer abgeleiteten Klasse abgeschwächt, aber nicht verschärft werden.

18 „Ist ein“ - Beziehung 18 TGrafikObjekt ... Die Unterklassen beschreiben nur die Abweichungen von von der Oberklasse. Alles andere kann wiederverwendet werden, weil es in der Oberklasse vorliegt. Ein Objekt der Unterklasse hat somit ein Objekt der Oberklasse als Teilobjekt. Umgekehrt sind alle Objekte der Unterklasse eine Teilmenge der Objekte der Oberklasse. ist ein TKreis - radius : integer - setzeRadius(wert : integer) + paint + setAttribute( r : integer, f : TColor) Jeder Kreis ist ein GrafikElement Konsequenz: Zuweisungskompatibilität Einer Variablen vom Typ der Oberklasse kann eine Referenz auf ein Unterklassenobjekt zugewiesen werden.

19 Zuweisungskompatibilität
19 Konsequenz der „ist ein“ – Beziehung: Einer Objektvariablen einer Oberklasse können Objekte aller Unterklassen zugewiesen werden. Die Umkehrung gilt nicht. Beispiel: Var Kreis : TKreis; Rechteck : TRechteck Grafik : TGrafikObjekt; Kreis := TKreis.create(...); Rechteck := TRechteck.create(..); ... Möglich: Grafik := Kreis; Grafik.setzeFarbe(clred); Grafik := Rechteck; Nicht möglich: Grafik.setzeRadius(20) Grafik.setzeBreite(100); Hinweis: Grafik kann nur auf Methoden zugreifen, die in der Basisklasse deklariert sind.

20 Typumwandlung is - Operator : Typprüfung (Laufzeit)
20 is - Operator : Typprüfung (Laufzeit) Beispiel: Var Figur : TGrafikObjekt; Kreis : TKreis; ... if Figur is TKreis then TKreis(Figur).paint; Typumwandlung (type cast) - liefert true , wenn das Objekt Figur eine Instanz der angegebenen Klasse oder eines ihrer abgeleiteten Klassen ist as - Operator : Typumwandlung (Laufzeit) Beispiel: Kreis := Figur as TKreis; (Figur as TKreis).paint; - liefert eine Referenz auf ein Objekt vom Typ Kreis

21 Statische Methoden 21 Statische Bindung:
Beim Compilieren wird die Sprungadresse der Methode festgelegt; dazu muss schon zu diesem Zeitpunkt der Objekttyp bekannt sein. Die bisher definierten Methoden sind statisch gebunden. Kreis.paint; //paint-Methode des Kreisobjekts Rechteck.paint; //paint-Methode des Rechteckobjekts Der Klassentyp des Objekts bestimmt, welche Methode aufgerufen wird. Problem: Dieses Verhalten ist unerwünscht, wenn sich erst zur Laufzeit entscheidet, welcher Objekttyp aktuell vorliegt.

22 Statische Methoden Beispiel:
22 Beispiel: Zur Laufzeit werden verschiedene Grafikobjekte (Kreise, Rechtecke) erzeugt und in einem Array gespeichert: Var Figur : array[1..10] of GrafikElement; Ziel: Einheitlicher Zugriff auf die paint-Methode for i := 1 to 10 do Figur[i].paint; Da zur Compilierzeit noch nicht feststeht, welche Objekttypen an den einzelnen Stellen des Arrays gespeichert sind, kann erst zur Laufzeit festgestellt werden, welche Objektmethode aufgerufen werden muss. Dazu müsste der aktuelle Objekttyp für die Auswahl der Methode maßgebend sein. Die Methoden müssen dynamisch gebunden werden!

23 Überschreiben von Methoden
23 Dynamische Bindung: TGrafikObjekt = class private ... public procedure paint;virtual; end; paint wird in der Basisklasse als virtuelle Methode deklariert (virtual) TKreis = class(TGrafikObjekt) private ... public procedure paint;override; end; paint wird in der Unterklasse Überschrieben (override) und neu implementiert. Wirkung: Die neudefinierte Methode ersetzt nun die alte überall, d.h. auch in ererbten Methoden, die die überschriebene Methode verwenden.

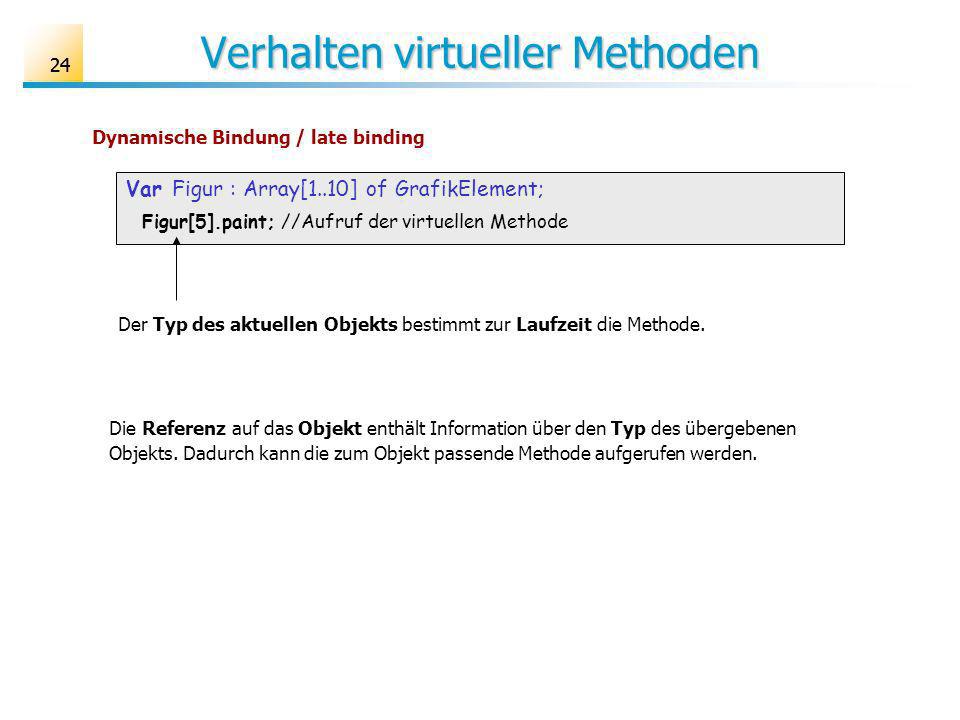

24 Verhalten virtueller Methoden
24 Dynamische Bindung / late binding Var Figur : Array[1..10] of GrafikElement; Figur[5].paint; //Aufruf der virtuellen Methode Der Typ des aktuellen Objekts bestimmt zur Laufzeit die Methode. Die Referenz auf das Objekt enthält Information über den Typ des übergebenen Objekts. Dadurch kann die zum Objekt passende Methode aufgerufen werden.

25 Polymorphismus Merkmale Empfehlung 25
Das Konzept der dynamischen Bindung heißt in der OOP Polymorphismus (Vielgestaltigkeit). Merkmale Bei polymorphen Objektenvariablen entscheidet sich erst zur Laufzeit, welcher Klasse das Objekt angehört. Eine in einer Basisklasse als virtual deklarierte Methode definiert eine Schnittstelle für alle abgeleiteten Klassen, auch wenn diese noch nicht festgelegt sind. Ein Programm, das virtuelle Methoden einer Basisklasse enthält kann sehr leicht um abgeleitete Klassen erweitert werden, weil sichergestellt ist, dass stets die richtige Methode aufgerufen wird. Empfehlung Statische Methoden einer Basisklasse sollten nicht überschrieben werden. Wenn Überschreiben notwendig erscheint, sollte die Methode als virtual deklariert werden.

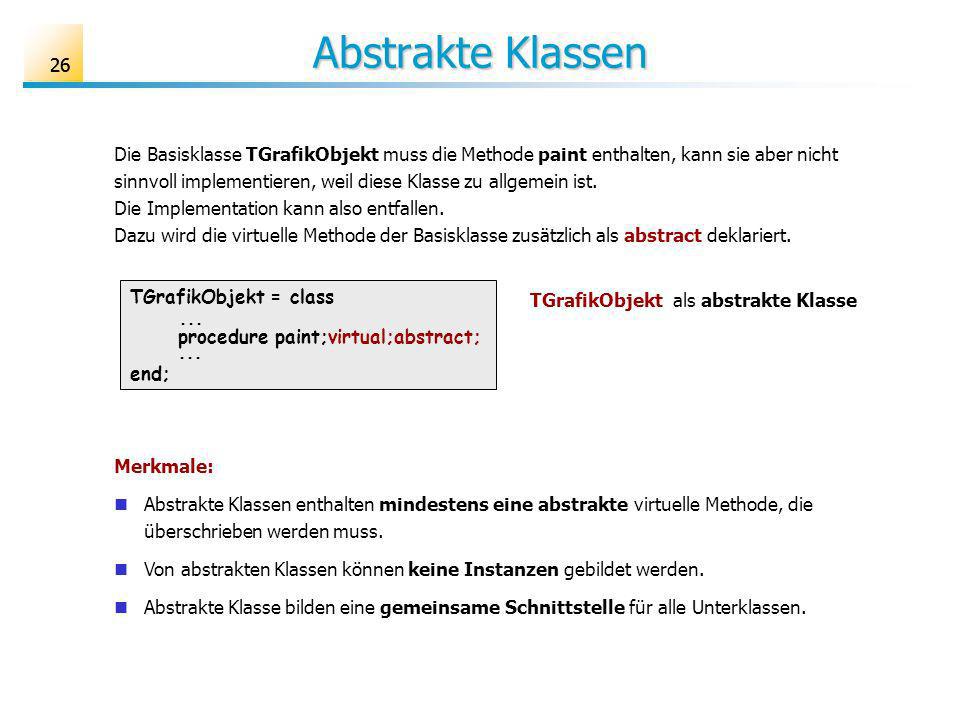

26 Abstrakte Klassen 26 Die Basisklasse TGrafikObjekt muss die Methode paint enthalten, kann sie aber nicht sinnvoll implementieren, weil diese Klasse zu allgemein ist. Die Implementation kann also entfallen. Dazu wird die virtuelle Methode der Basisklasse zusätzlich als abstract deklariert. TGrafikObjekt = class ... procedure paint;virtual;abstract; end; TGrafikObjekt als abstrakte Klasse Merkmale: Abstrakte Klassen enthalten mindestens eine abstrakte virtuelle Methode, die überschrieben werden muss. Von abstrakten Klassen können keine Instanzen gebildet werden. Abstrakte Klasse bilden eine gemeinsame Schnittstelle für alle Unterklassen.

27 Aufgaben 1 27 Entwickeln Sie ein Programm, das mehrere grafische Objekte anzeigt. (Verwenden Sie die Units uGrafikObjekt.pas, uKreis.pas, uRechteck.pas.) Ergänzen Sie die Objekte um die Funktion „gibFlaeche“. Der Zugriff soll polymorph erfolgen. Ergänzen Sie die boolesche Funktion enthaelt(x, y : integer) , die prüft ein Punkt(x,y) innerhalb der Figur liegt. Der Zugriff soll polymorph erfolgen. Ein Ball soll über den Bildschirm laufen. Entwickeln Sie die Klasse TBall. Nutzen Sie dabei Vererbung. Zur Animation kann ein Timer-Objekt (Klasse TTimer, s. Delphi-Hilfe) benutzt werden. Eine Bank verfügt über Sparkonten, Girokonten und Festgeldkonten. Während Girokonten überzogen werden können, dürfen Sparkonten keinen negativen Stand aufweisen. Bei Festgeldkonten wird eine Strafgebühr fällig, wenn ein Betrag vor Ende der vereinbarten Laufzeit abgehoben wird. Der Auszahlungsaufruf soll für alle Kontotypen einheitlich sein. Entwickeln Sie eine geeignete Vererbungsstruktur (UML) Entwickeln Sie eine abstrakten Oberklasse für alle Listen.

28 Anhang 28 Objektverwaltung

29 Objektverwaltung Realisierung Aufgaben eines Objektverwalters
29 Aufgaben eines Objektverwalters Referenzen unterschiedlicher Objekttypen speichern Einfügen, entfernen von Referenzen Zugriff auf einzelne Objekte oder alle ermöglichen Zeichnen aller Objekte Realisierung Speicher (lineare Liste) Array of TGrafikObjekt (dyn. Array) Lineare Liste entwickeln Vorhandene Container – Objekte nutzen oder anpassen (TList) Methoden Einfügen Entfernen Verschieben (innerhalb der Liste) Objekt an bestimmter Position ermitteln Zeichnen

30 Klassendiagramm 30 TGUI TVerwalter - objekt : array of TGrafikObjekt *
aktObjekt : TGrafikObjekt vw : TVerwalter FormCreate(...) FormPaint(...) FormMouseDown(...) FormMouseMove(...) zeichneAlles TVerwalter - objekt : array of TGrafikObjekt + gibAnzahl : integer; + fuegeEin(obj : TGrafikObjekt); + gibObjekt( index : integer); + gibObjektBei(x, y : integer) : TGrafikObjekt + entferne(Objekt : TGrafikObjekt) 1 * Der Verwalter hat ein dyn. Array zur Aufnahme der Elemente TGrafikObjekt #Markiert : boolean; #Farbe : Tcolor xPos : integer yPos : integer # zeichneMarke + paint gibObjektBei(x,y) - Element an der Position (x, y) der Zeichenfläche

31 Problem: Objekt auswählen
31 Objekt an der Stelle (x, y) Algorithmus: function TVerwalter.gibObjektAt(x, y : integer): TGrafikObjekt; var i : integer; begin result := nil; for i := 0 to High(Objekt) do if Objekt[i].enthaelt(x,y) then result := Objekt[i]; //tausche(i,letzt); end; Liste der Objekte durchlaufen und Abstand zum übergebenen Punkt (x,y) berechnen Abstandsbedingung prüfen Referenz des letzten gefundenen Objekts zurückgeben evtl. gefundenes Objekt ans Ende der Liste setzen, damit es als letztes gezeichnet wird und damit alle anderen überdeckt.

32 Zusammenfassung OOD- Klassendiagramm 32
1. Optimierung der Klassenstruktur Verwaltungs - Klassen hinzufügen Komplexe Klassen zerlegen 2. Optimierung der Attribute 3. Optimierung der Operationen 4. Optimierung der Vererbungsstruktur Abstrakte Operationen für einheitliche Schnittstellen Abstrakte Oberklassen bilden Polymorphismus maximieren Vererbungshierarchie komprimieren Existierende Klassen wiederverwenden

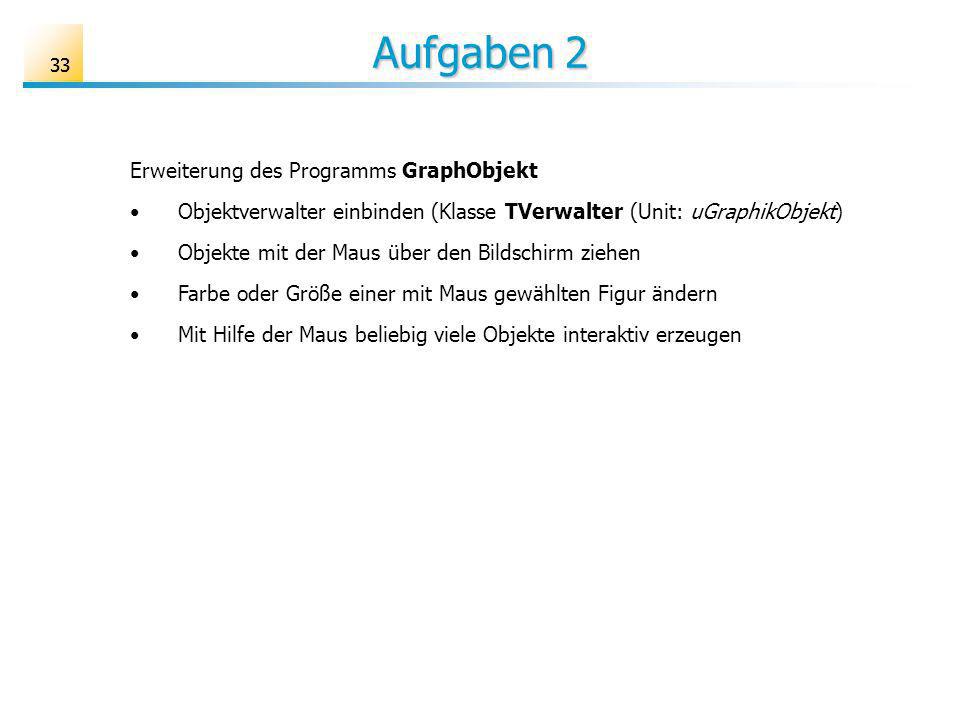

33 Aufgaben 2 Erweiterung des Programms GraphObjekt
33 Erweiterung des Programms GraphObjekt Objektverwalter einbinden (Klasse TVerwalter (Unit: uGraphikObjekt) Objekte mit der Maus über den Bildschirm ziehen Farbe oder Größe einer mit Maus gewählten Figur ändern Mit Hilfe der Maus beliebig viele Objekte interaktiv erzeugen
