Grundkonzepte der objektorientierten Programmierung Teil 2

Präsentation zum Thema: "Grundkonzepte der objektorientierten Programmierung Teil 2"—  Präsentation transkript:

1 Grundkonzepte der objektorientierten Programmierung Teil 2
Klaus Becker 2006

2 Objektorientierte Modellierung
1 4 1$ 1$ 2 5 1$ 1$ 1$ 1$ 1$ 3 1$ 1$ 1$ 1$ 3 3 6 Miniwelt Modell System

3 Beziehungen zwischen Objekten
Teil 1 Beziehungen zwischen Objekten

4 Das Würfelspiel „chuck a luck“
Einsatz zahlen und Zahl tippen Würfel werfen Gewinn auszahlen Einsatz: 1 $ Gewinn: 0 Treffer: 1 Treffer: Einsatz + 1 $ 2 Treffer: Einsatz + 2 $ 3 Treffer: Einsatz + 3 $ 1$ 1$ 1 4 1$ 1$ 2 5 1$ 1$ 1$ 1$ 1$ 3 1$ 1$ 1$ 1$ 1$ 3 3 6

5 Zielsetzung 1$ 1$ 1$ 1$ 1$ 1$ 1$ 1$ 1$ 1$ 1$
Ziel ist es, ein Simulationsprogramm zu entwickeln, mit dem das Würfelspiel „chuck a luck“ am Rechner gespielt werden kann. Am Beispiel dieses einfachen und überschaubaren Systems sollen Grundkonzepte der objektorientierten Programmierung verdeutlicht werden. 1 4 1$ 1$ 2 5 1$ 1$ 1$ Miniwelt 1$ 1$ 3 1$ 1$ 1$ 1$ 3 3 6 System

6 Lösungsansatz mit Modellierung
1 4 1$ 1$ 2 5 1$ 1$ 1$ Miniwelt 1$ 1$ 3 1$ 1$ 1$ 1$ 3 3 6 Ansatz: Mit Hilfe eines Modells soll die Miniwelt zunächst programmiersprachen-unabhängig beschrieben werden. Das Modell soll dann helfen, in einem zweiten Schritt das Programm möglichst gut zu strukturieren. - Abbild der Miniwelt - Vorlage für das System Modell System

7 Spiel ohne Überwachung
Das bisher entwickelte Programm zur Simulation des Chuck-A-Luck-Spiels lässt noch Bedienungen zu, die in der Miniwelt nicht erlaubt sind. Einsatz zahlen und Zahl tippen Würfel werfen Gewinn verbuchen Einsatz zahlen Zahl tippen (z. B. 2) Solange Würfel werfen, bis die getippte Zahl fällt Gewinn mehrfach verbuchen

8 Zustandsbasierte Ablaufmodellierung
Aktueller Zustand bereit einsatzgezahlt gewürfelt Auslösendes Ereignis BEinsatzZahlen. onClick RGSpielfeld. onClick BWuerfelWerfen. onClick BGewinnVerbuchen. onClick Ausgelöste Aktion(en) Einsatz vom Konto abbuchen Spielzahl festlegen Würfelwerfen simulieren Gewinn ermitteln und auf dem Konto verbuchen Neuer Zustand einsatzgezahlt gewürfelt bereit Einsatz zahlen und Zahl tippen Würfel werfen Gewinn verbuchen

9 Spiel mit Spielmanager
1 4 1$ 1$ 2 5 1$ 1$ 1$ 1$ 1$ 3 1$ 1$ 1$ 1$ 3 3 6 Miniwelt In der Miniwelt wird der korrekte Spielablauf durch eine Person überwacht und gesteuert. In der Modellwelt soll diese Steuerung durch ein Objekt „spielmanager“ übernommen werden. Dieses Objekt ist zuständig für die Verwaltung des Spielzustandes und die jeweilige Aktivierung der am Spiel beteiligten Objekte.

10 Spiel mit Spielmanager
1 4 1$ 1$ 2 5 1$ 1$ 1$ 1$ 1$ 3 1$ 1$ 1$ 1$ 3 3 6 Miniwelt Modell spielmanager Zuständigkeit: verwaltet den Spielzustand und erteilt die passenden Aufträge an die Spiel-Objekte ... spielbrett wuerfelA wuerfelB wuerfelC konto zahl = 3 augen = 3 augen = 3 augen = 5 stand = 9

11 Spielmanager aktiviert Spiel-Objekte
Aktueller Zustand bereit Auslösendes Ereignis BEinsatzZahlen. onClick Ausgelöste Aktion(en) Einsatz vom Konto abbuchen Neuer Zustand einsatzgezahlt BEinsatzZahlen.OnClick [zustand = bereit]:

12 Spielmanager aktiviert Spiel-Objekte
Aktueller Zustand einsatzgezahlt Auslösendes Ereignis RGSpielfeld. onClick Ausgelöste Aktion(en) Spielzahl festlegen Neuer Zustand einsatzgezahlt RGSpielfeld.onClick [zustand = einsatzgezahlt]:

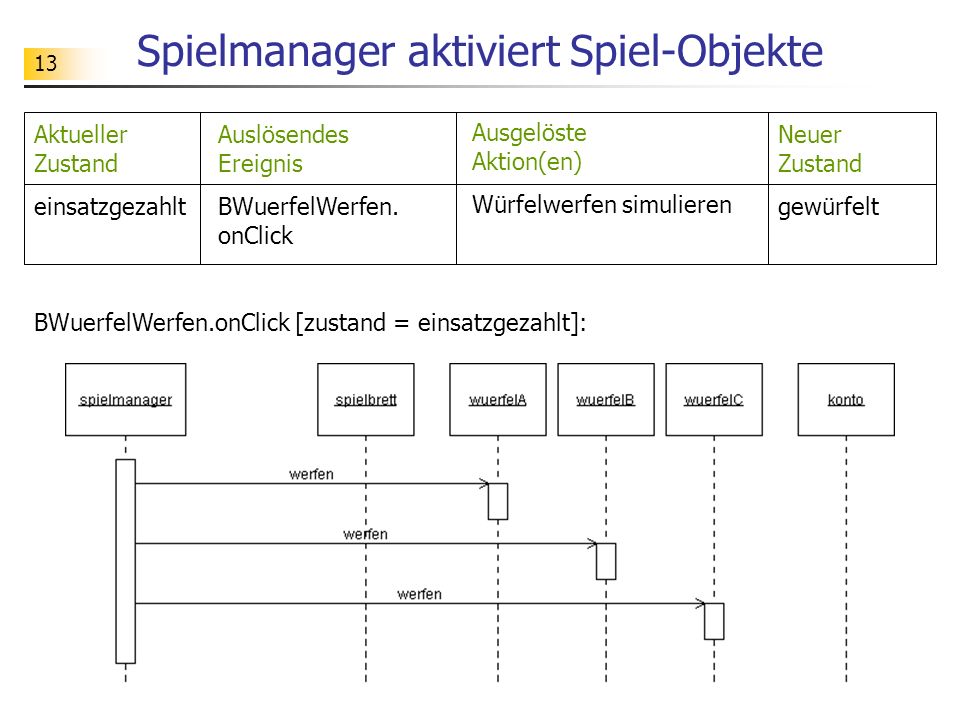

13 Spielmanager aktiviert Spiel-Objekte
Aktueller Zustand einsatzgezahlt Auslösendes Ereignis BWuerfelWerfen. onClick Ausgelöste Aktion(en) Würfelwerfen simulieren Neuer Zustand gewürfelt BWuerfelWerfen.onClick [zustand = einsatzgezahlt]:

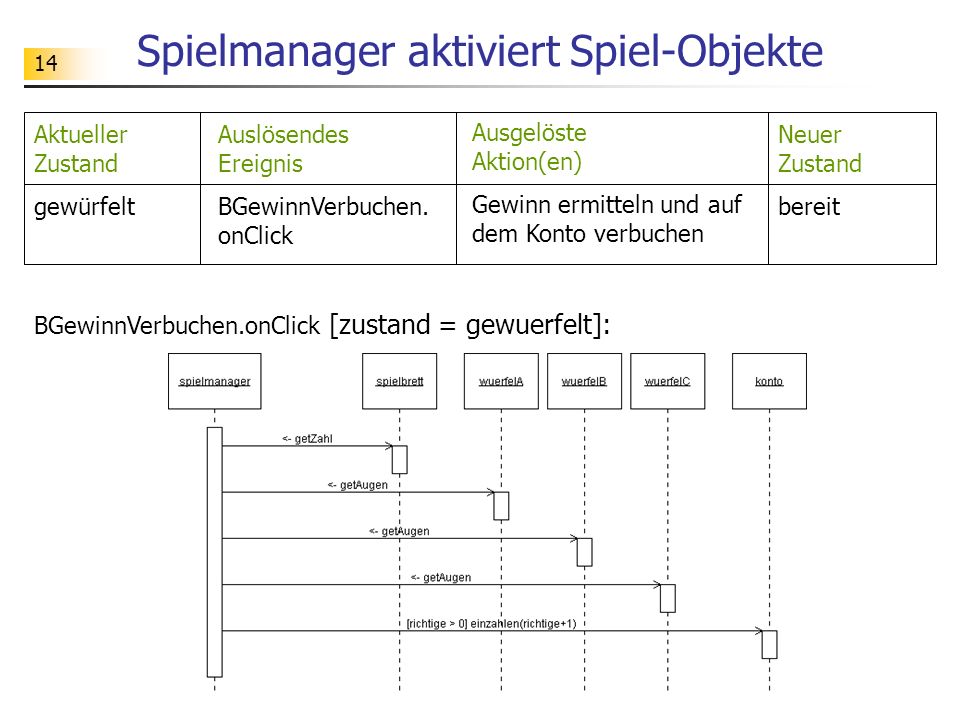

14 Spielmanager aktiviert Spiel-Objekte
Aktueller Zustand gewürfelt Auslösendes Ereignis BGewinnVerbuchen. onClick Ausgelöste Aktion(en) Gewinn ermitteln und auf dem Konto verbuchen Neuer Zustand bereit BGewinnVerbuchen.onClick [zustand = gewuerfelt]:

15 Aktivierung von Objekten
Ein Objekt stellt seiner Umgebung bestimmte Dienste (Operationen) zur Verfügung. Durch eine Nachricht veranlasst ein „Kunde“ das Objekt, die Dienstleistung zu erledigen. Das Objekt führt dann die Operation aus. konto Zustand vorher stand = 9 abheben(1)  spielmanager konto Aktivierung durch eine Nachricht zustand = bereit stand = 9 konto Zustand nachher stand = 8

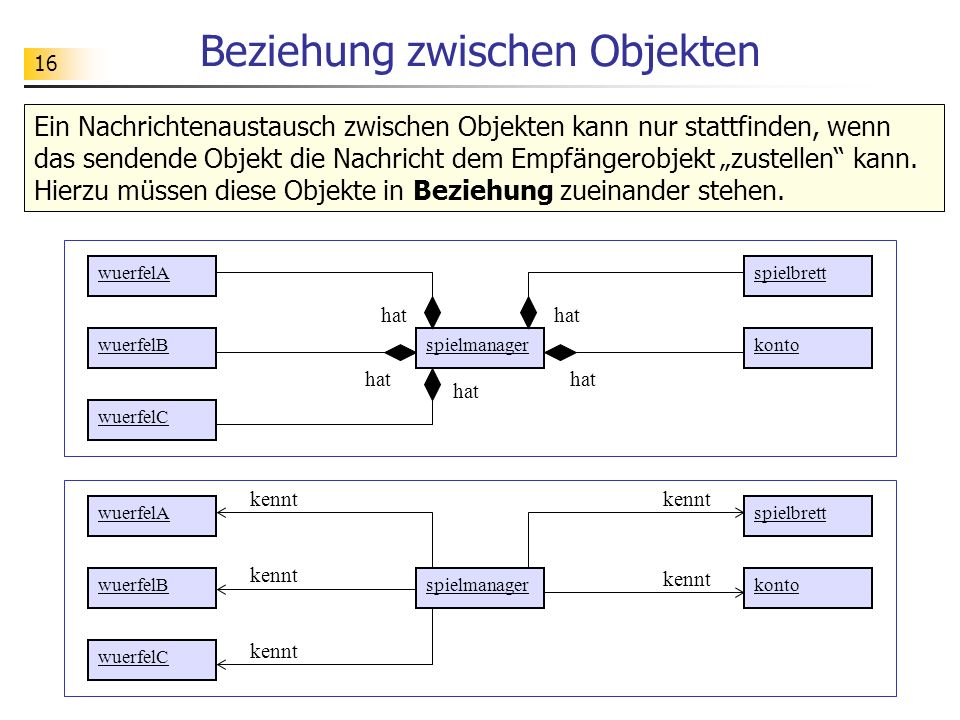

16 Beziehung zwischen Objekten
Ein Nachrichtenaustausch zwischen Objekten kann nur stattfinden, wenn das sendende Objekt die Nachricht dem Empfängerobjekt „zustellen“ kann. Hierzu müssen diese Objekte in Beziehung zueinander stehen. wuerfelA spielbrett hat hat wuerfelB spielmanager konto hat hat hat wuerfelC kennt kennt wuerfelA spielbrett kennt kennt wuerfelB spielmanager konto kennt wuerfelC

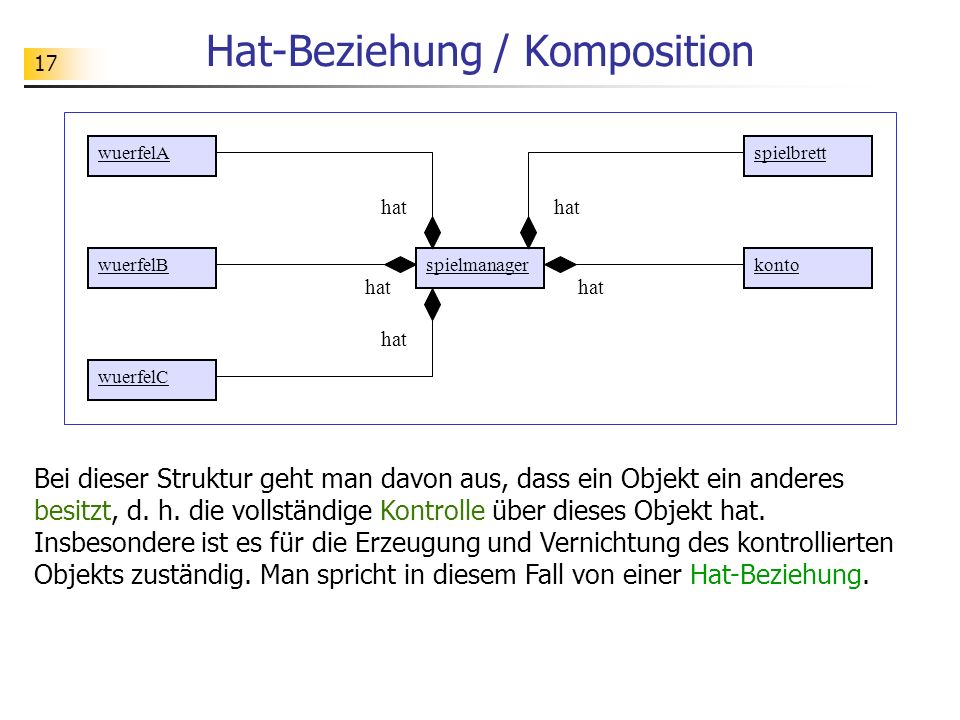

17 Hat-Beziehung / Komposition
wuerfelA spielbrett hat hat wuerfelB spielmanager konto hat hat hat wuerfelC Bei dieser Struktur geht man davon aus, dass ein Objekt ein anderes besitzt, d. h. die vollständige Kontrolle über dieses Objekt hat. Insbesondere ist es für die Erzeugung und Vernichtung des kontrollierten Objekts zuständig. Man spricht in diesem Fall von einer Hat-Beziehung.

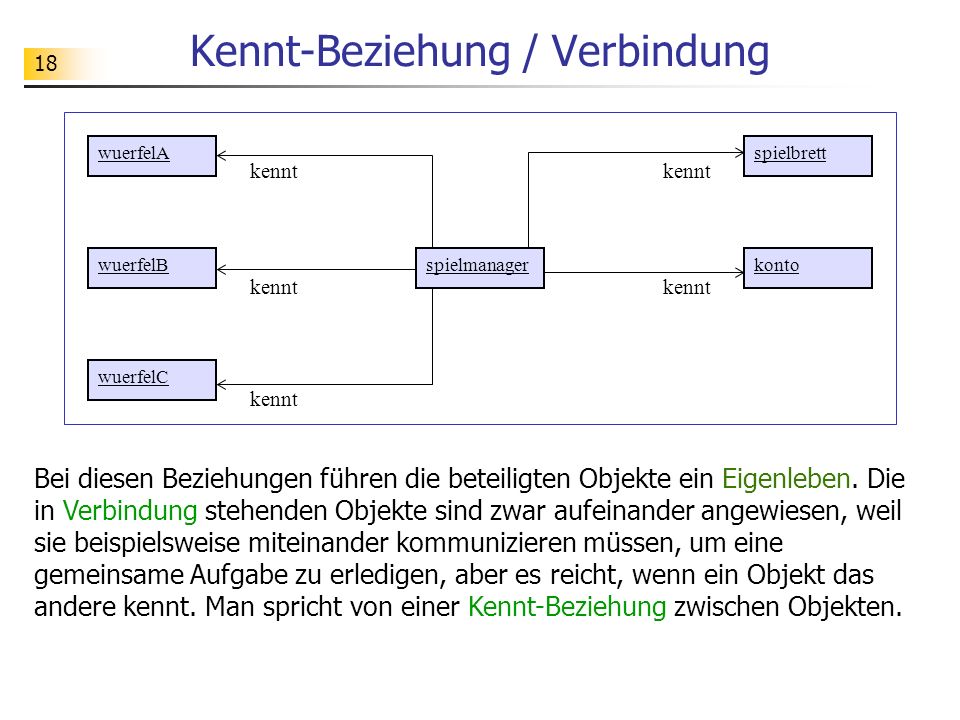

18 Kennt-Beziehung / Verbindung
wuerfelA spielbrett kennt kennt wuerfelB spielmanager konto kennt kennt wuerfelC kennt Bei diesen Beziehungen führen die beteiligten Objekte ein Eigenleben. Die in Verbindung stehenden Objekte sind zwar aufeinander angewiesen, weil sie beispielsweise miteinander kommunizieren müssen, um eine gemeinsame Aufgabe zu erledigen, aber es reicht, wenn ein Objekt das andere kennt. Man spricht von einer Kennt-Beziehung zwischen Objekten.

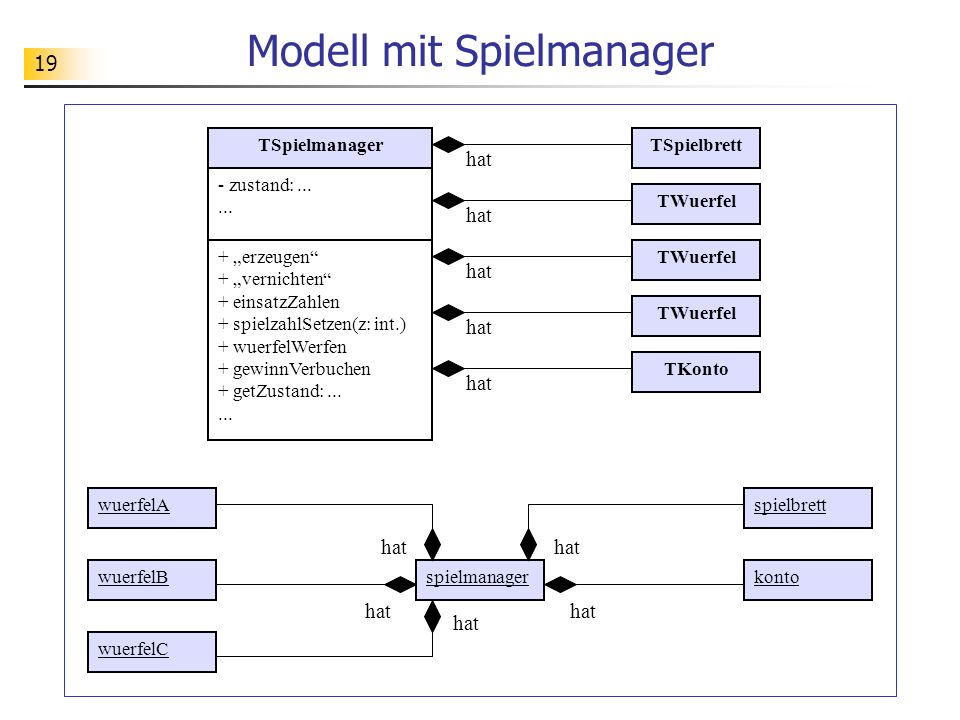

19 Modell mit Spielmanager
TSpielbrett hat - zustand: TWuerfel hat + „erzeugen“ + „vernichten“ + einsatzZahlen + spielzahlSetzen(z: int.) + wuerfelWerfen + gewinnVerbuchen + getZustand: ... ... TWuerfel hat TWuerfel hat TKonto hat wuerfelA spielbrett hat hat wuerfelB spielmanager konto hat hat hat wuerfelC

20 Modell mit Spielmanager
TSpielbrett kennt - zustand: TWuerfel kennt + „erzeugen“ + „vernichten“ + einsatzZahlen + spielzahlSetzen(z: int.) + wuerfelWerfen + gewinnVerbuchen + getZustand: ... ... TWuerfel kennt TWuerfel kennt TKonto kennt kennt kennt wuerfelA spielbrett kennt kennt wuerfelB spielmanager konto kennt wuerfelC

21 Teil 2 Objekte in Aktion

22 Zielsetzung Ziel ist es, das Chuck-A-Luck-Spiel mit einem Spielmanager zu simulieren. Hat-Beziehung Kennt-Beziehung Beachte: In BlueJ werden Hat- und Kennt-Beziehung auf gleiche Weise mit Hilfe von Pfeilen dargestellt.

23 Modell mit Hat-Beziehung
Schritt 1: Erzeugen Sie ein Objekt „GUI“ als Exemplar der Klasse „TGUI“.

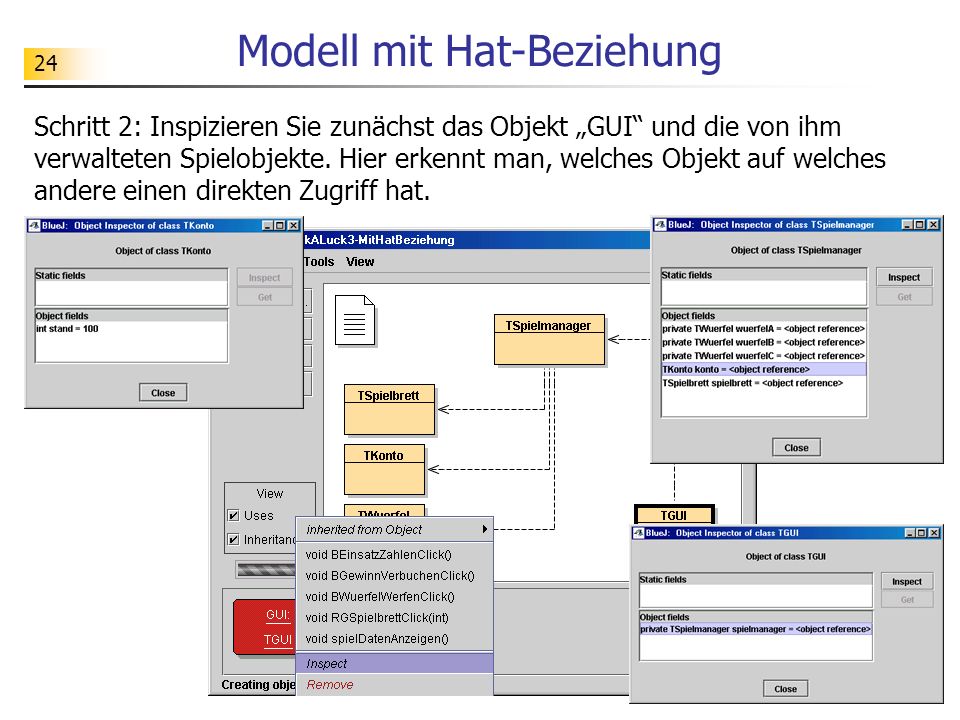

24 Modell mit Hat-Beziehung
Schritt 2: Inspizieren Sie zunächst das Objekt „GUI“ und die von ihm verwalteten Spielobjekte. Hier erkennt man, welches Objekt auf welches andere einen direkten Zugriff hat.

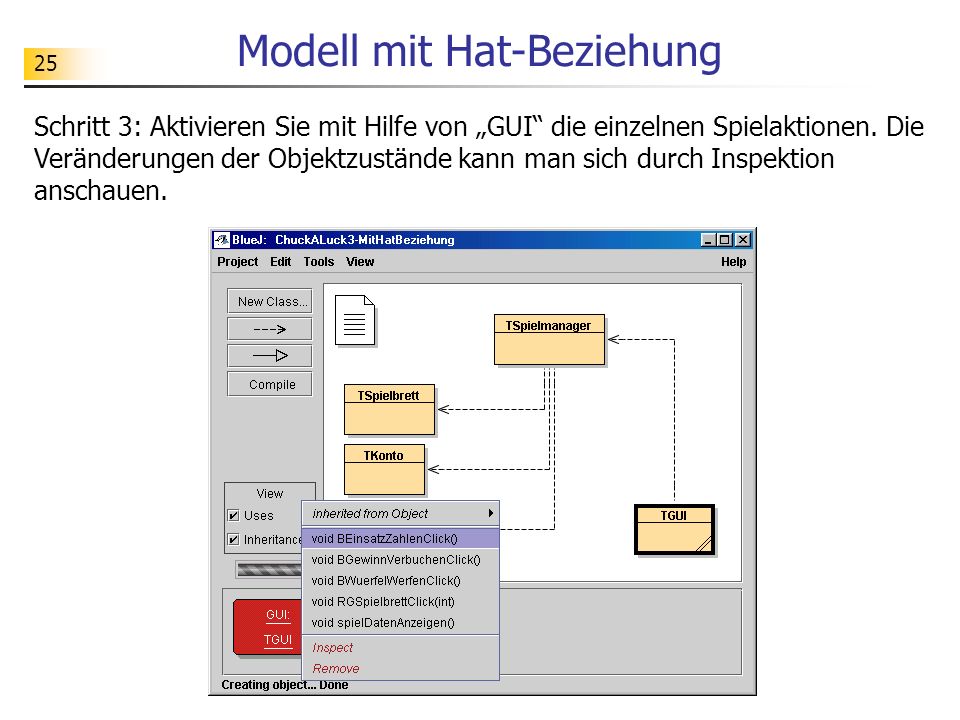

25 Modell mit Hat-Beziehung
Schritt 3: Aktivieren Sie mit Hilfe von „GUI“ die einzelnen Spielaktionen. Die Veränderungen der Objektzustände kann man sich durch Inspektion anschauen.

26 Modell mit Hat-Beziehung
Schritt 4: Aktivieren Sie abschließend die Methode „spielDatenAnzeigen“ des Objekts „GUI“. Diese Methode sollte jetzt genau die Spielergebnisse anzeigen, die man auch durch Inspektion der Objekte erhält.

27 Modell mit Kennt-Beziehung
Schritt 1: Erzeugen Sie ein Objekt „GUI“ als Exemplar der Klasse „TGUI“. Schritt 2: Inspizieren Sie dieses Objekt und die von ihm verwalteten Objekte.

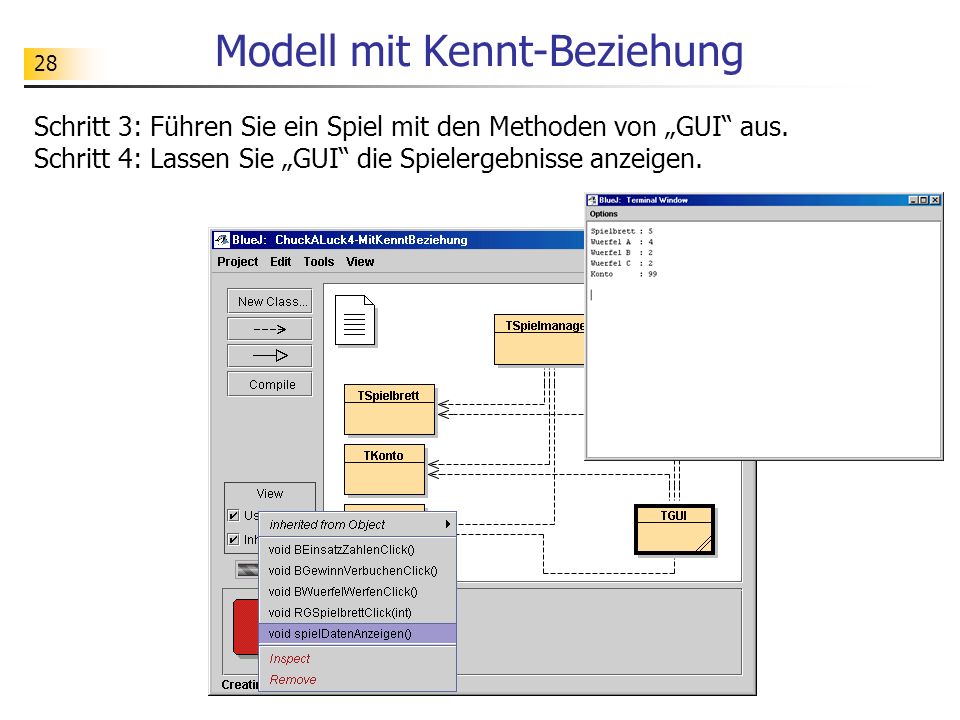

28 Modell mit Kennt-Beziehung
Schritt 3: Führen Sie ein Spiel mit den Methoden von „GUI“ aus. Schritt 4: Lassen Sie „GUI“ die Spielergebnisse anzeigen.

29 Implementierung der Hat-Beziehung
Teil 3 Implementierung der Hat-Beziehung

30 Zielsetzung TSpielmanager TWuerfel hat - zustand: erstellen fertig + create + wuerfelWerfen ... instance of instance of Teil-Modell spielmanager wuerfelA hat zustand = ... augen = 3 Die Implementierung der Hat-Beziehung soll anhand eines Teilmodells des Gesamtmodells gezeigt werden. Wir verzichten vorerst auf die Verwaltung des Spielzustands.

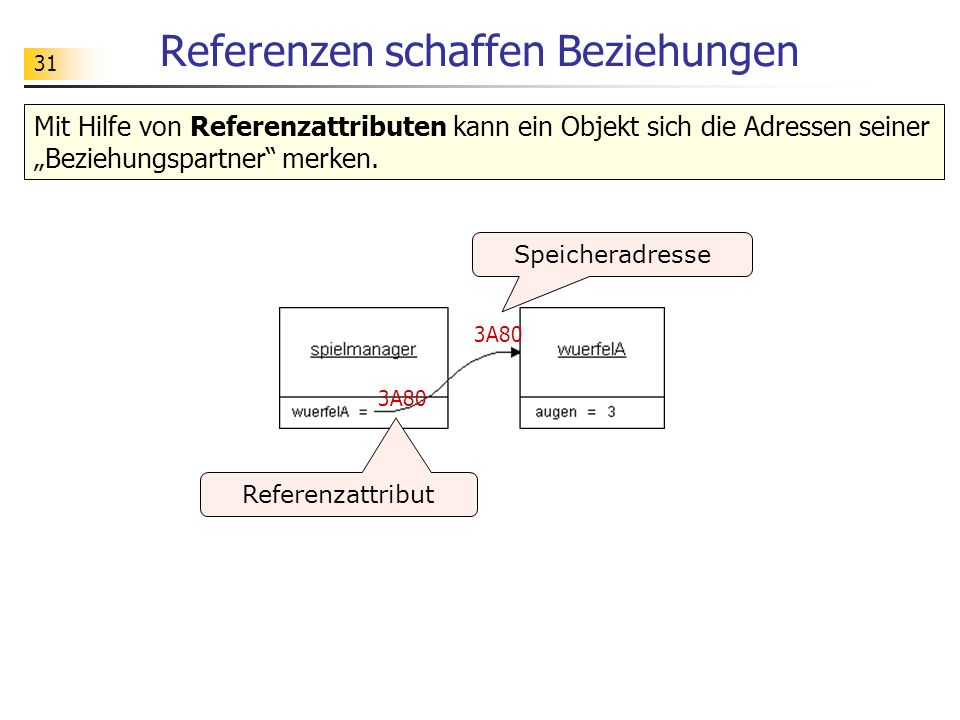

31 Referenzen schaffen Beziehungen
Mit Hilfe von Referenzattributen kann ein Objekt sich die Adressen seiner „Beziehungspartner“ merken. Speicheradresse 3A80 3A80 Referenzattribut

32 Klasse mit Referenzattribut
TSpielmanager - zustand: wuerfelA: TWuerfel ... Referenzattribut Speicheradresse + „erzeugen“ + „vernichten“ + einsatzZahlen + spielzahlSetzen(z: int.) + wuerfelWerfen + gewinnVerbuchen + getZustand: ... ... 3A80 3A80 Referenzattribut Die Klasse TSpielmanager muss um Referenzattribute erweitert werden, mit deren Hilfe die Beziehungen zu anderen Objekten verwaltet werden.

33 Modellstruktur FGUI spielmanager wuerfelA hat hat Bei der Hat-Beziehung geht man davon aus, dass ein Objekt ein anderes besitzt, d. h. die vollständige Kontrolle über dieses Objekt hat. Insbesondere ist es für die Erzeugung und Vernichtung des kontrollierten Objekts zuständig. Man spricht in diesem Fall von einer Hat-Beziehung.

34 Modellklasse mit Referenzattributen
unit uSpielmanager; interface uses uWuerfel; type TSpielmanager = class private wuerfelA: TWuerfel; public constructor create; destructor destroy; override; end; implementation TSpielmanager Einbindung der Klassen-Unit wuerfelA: TWuerfel ... ... Deklaration des Referenzattributs

35 Erzeugung des Würfel-Objekts
type TSpielmanager = class private wuerfelA: TWuerfel; public constructor create; destructor destroy; override; end; implementation constructor TSpielmanager.create; begin wuerfelA := TWuerfel.create; end; destructor TSpielmanager.destroy; begin wuerfelA.free; end; FGUI spielmanager wuerfelA hat hat Modellstruktur

36 Implementierung einer Nachricht
... type TSpielmanager = class private wuerfelA: TWuerfel; public constructor create; destructor destroy; override; procedure wuerfelWerfen; end; implementation procedure TSpielmanager.wuerfelWerfen; begin wuerfelA.werfen; end; FGUI spielmanager wuerfelA hat hat Modellstruktur Nachricht werfen  spielmanager wuerfelA Senderobjekt-Klasse Operation Empfängerobjekt

37 Erzeugung des Spielmanager-Objekts
unit uGUI; interface uses Windows, Messages, SysUtils, Classes, Graphics, Controls, Forms, Dialogs, StdCtrls, ExtCtrls, uSpielmanager; type TGUI = class(TForm) private { Private-Deklarationen } spielmanager: TSpielmanager; public { Public-Deklarationen } end; implementation {$R *.DFM} procedure TGUI.FormCreate(Sender: TObject); begin spielmanager := TSpielmanager.create; end; ... FGUI spielmanager wuerfelA hat hat Modellstruktur

38 Kein direkter Zugriff auf wuerfelA möglich
Zugriff auf Objekte unit uGUI; interface ... implementation {$R *.DFM} procedure TGUI.BWerfenClick(Sender: TObject); begin // Aktualisierung der Modell-Objekte spielmanager.wuerfelWerfen; // Aktualisierung der Anzeige PWuerfelA.Caption := IntToStr(spielmanager.getWuerfelA); end; FGUI spielmanager wuerfelA hat hat Modellstruktur Kein direkter Zugriff auf wuerfelA möglich Nachrichten Nachrichten getWuerfelA  getAugen  FGUI spielmanager wuerfelA

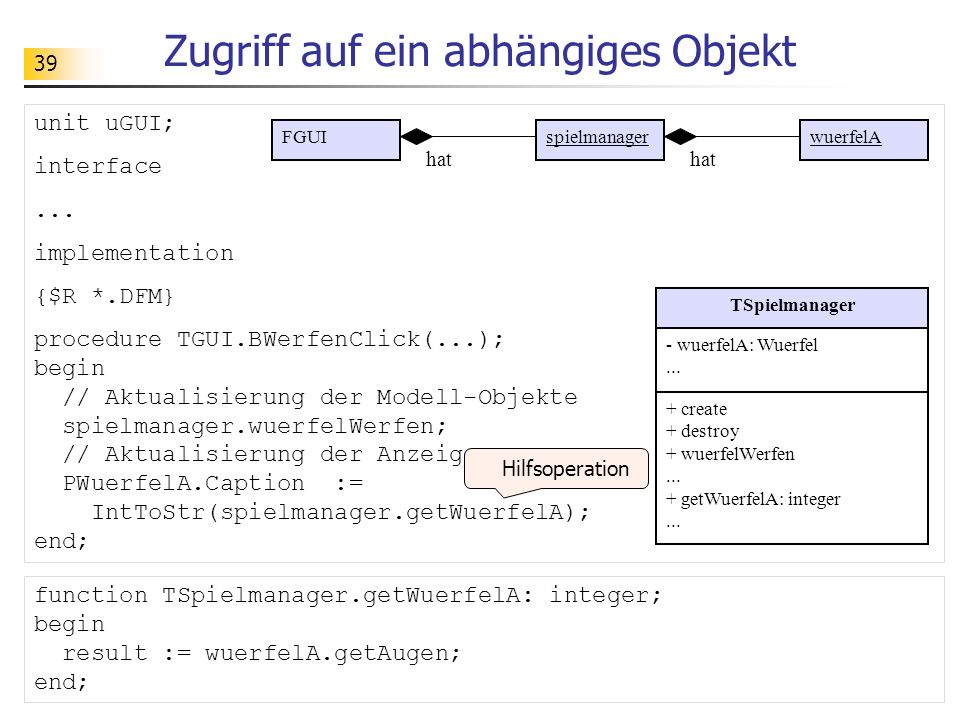

39 Zugriff auf ein abhängiges Objekt
unit uGUI; interface ... implementation {$R *.DFM} procedure TGUI.BWerfenClick(...); begin // Aktualisierung der Modell-Objekte spielmanager.wuerfelWerfen; // Aktualisierung der Anzeige PWuerfelA.Caption := IntToStr(spielmanager.getWuerfelA); end; FGUI spielmanager wuerfelA hat hat TSpielmanager - wuerfelA: Wuerfel ... + create + destroy + wuerfelWerfen ... + getWuerfelA: integer ... Hilfsoperation function TSpielmanager.getWuerfelA: integer; begin result := wuerfelA.getAugen; end;

40 Aufgabe Die gezeigte Implementierung des Teilmodells „Spielmanager hat Wuerfel“ finden Sie im Verzeichnis „ChuckALuck21NurWuerfelnMitHatBeziehung“. Testen Sie zunächst diese Implementierung. Beachten Sie, dass man hier nur Würfel A werfen kann. Bauen Sie dann schrittweise diese Implementierung zu einer Implementierung des gesamten Spiels aus. Berücksichtigen Sie zunächst noch nicht den jeweiligen Spielzustand. Berücksichtigen Sie in einem letzten Schritt den jeweiligen Spielzustand. Eine vollständige Implementierung finden Sie im Verzeichnis „ChuckALuck22GesamtesSpielMitHatBeziehung“.

41 Implementierung einer Kennt-Beziehung
Teil 4 Implementierung einer Kennt-Beziehung

42 Zielsetzung TSpielmanager TWuerfel kennt - zustand: + create + wuerfelWerfen ... instance of instance of Teil-Modell spielmanager wuerfelA kennt zustand = ... augen = 3 Hier sollen die Ähnlichkeiten und Unterschiede zwischen einer Implementierung der Kennt-Beziehung und der Hat-Beziehung aufgezeigt werden.

43 Bekanntschaft durch Referenzen
TSpielmanager - zustand: wuerfelA: TWuerfel ... Referenzattribut Speicheradresse + „erzeugen“ + „vernichten“ + einsatzZahlen + spielzahlSetzen(z: int.) + wuerfelWerfen + gewinnVerbuchen + getZustand: ... ... 3A80 3A80 Referenzattribut Die Ausgangssituation bleibt gleich: Die Klasse TSpielmanager muss um Referenzattribute erweitert werden, mit deren Hilfe die Beziehungen zu anderen Objekten verwaltet werden.

44 Modellstruktur FGUI spielmanager wuerfelA hat kennt Bei der Kennt-Beziehung führen die beteiligten Objekte ein Eigenleben. Die in Verbindung stehenden Objekte sind zwar aufeinander angewiesen, weil sie beispielsweise miteinander kommunizieren müssen, um eine gemeinsame Aufgabe zu erledigen, aber es reicht, wenn ein Objekt das andere kennt.

45 Erzeugung der Objekte unit uGUI; interface
uses ..., uWuerfel, uSpielmanager; type TGUI = class(TForm) private { Private-Deklarationen } wuerfelA: TWuerfel; spielmanager: TSpielmanager; public { Public-Deklarationen } end; implementation {$R *.DFM} procedure TGUI.FormCreate(Sender: TObject); begin randomize; wuerfelA := TWuerfel.create; spielmanager := TSpielmanager.create(wuerfelA); end; FGUI spielmanager wuerfelA hat kennt Modellstruktur

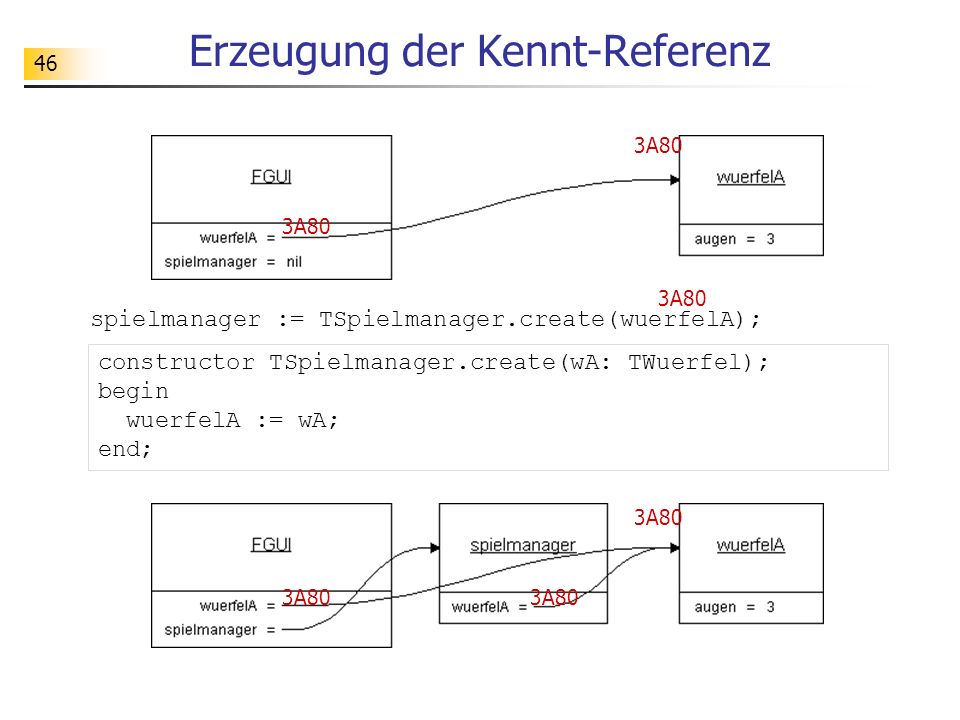

46 Erzeugung der Kennt-Referenz
3A80 3A80 3A80 spielmanager := TSpielmanager.create(wuerfelA); constructor TSpielmanager.create(wA: TWuerfel); begin wuerfelA := wA; end; 3A80 3A80 3A80

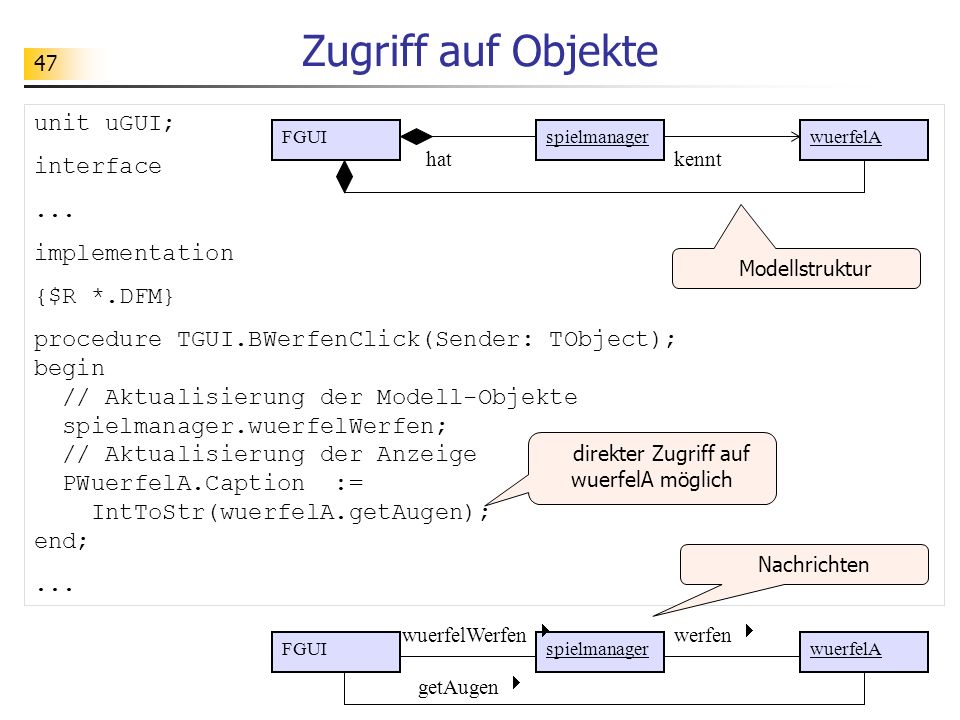

47 direkter Zugriff auf wuerfelA möglich
Zugriff auf Objekte unit uGUI; interface ... implementation {$R *.DFM} procedure TGUI.BWerfenClick(Sender: TObject); begin // Aktualisierung der Modell-Objekte spielmanager.wuerfelWerfen; // Aktualisierung der Anzeige PWuerfelA.Caption := IntToStr(wuerfelA.getAugen); end; FGUI spielmanager wuerfelA hat kennt Modellstruktur direkter Zugriff auf wuerfelA möglich Nachrichten wuerfelWerfen  werfen  FGUI spielmanager wuerfelA getAugen 

48 Aufgabe Die gezeigte Implementierung des Teilmodells „Spielmanager kennt Wuerfel“ finden Sie im Verzeichnis „ChuckALuck31NurWuerfelnMitKenntBeziehung“. Testen Sie zunächst diese Implementierung. Beachten Sie, dass man hier nur Würfel A werfen kann. Bauen Sie dann schrittweise diese Implementierung zu einer Implementierung des gesamten Spiels aus. Berücksichtigen Sie zunächst noch nicht den jeweiligen Spielzustand. Berücksichtigen Sie in einem letzten Schritt den jeweiligen Spielzustand. Eine vollständige Implementierung finden Sie im Verzeichnis „ChuckALuck32GesamtesSpielMitKenntBeziehung“.

49 Aufgabe Das Simulationsprogramm zum Chuck-A-Luck-Spiel soll jetzt wie folgt verändert werden: - Es werden gezinkte Würfel benutzt (die keine 6 ermöglichen). - Der Spieleinsatz beträgt jetzt 2$, als Gewinne erhält man das 3-fache der Anzahl der Treffer (in $) zurück. - Die Würfel werden mit Hilfe von Bildern angezeigt. Machen Sie sich zunächst klar, wo im bestehenden Programm die jeweiligen Änderungen vorgenommen werden müssen (in einem gut strukturierten objektorientierten Programm sollte das kein Problem sein). Nehmen Sie dann die Änderungen schrittweise vor.

50

51 Teil 5 Übung: Uhr

52 Zielsetzung Ziel ist es, mit Hilfe objektorientierter Modellierung ein System zu entwickeln, mit dem eine einfache Uhr simuliert werden kann. Nach: Barnes / Kölling: Objektorientierte Programmierung mit Java. Pearson Studium 2003.

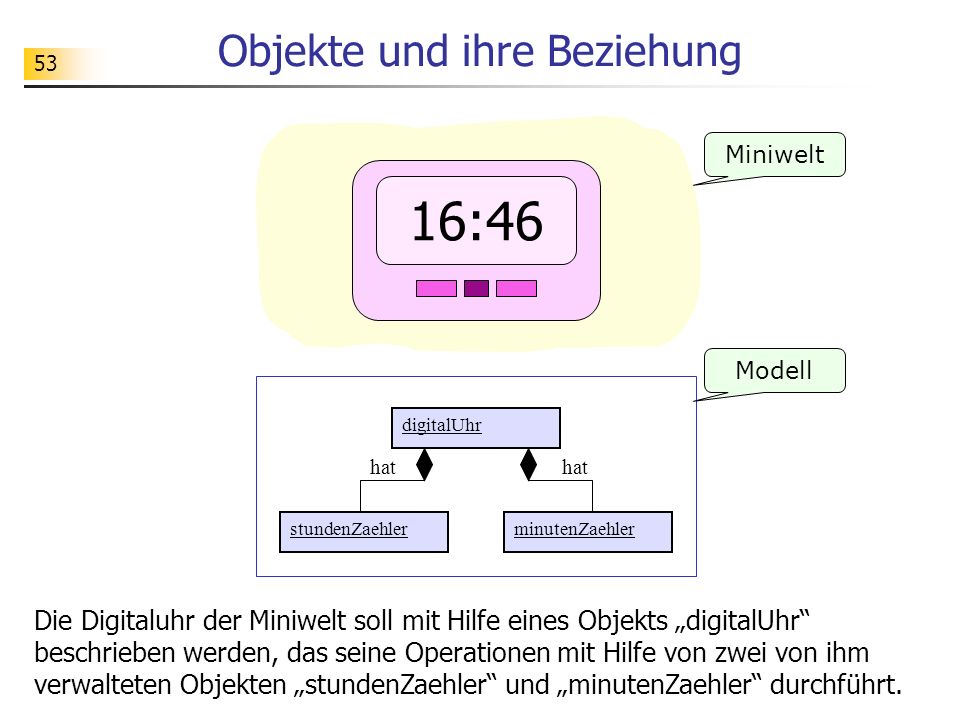

53 Objekte und ihre Beziehung
Miniwelt 16:46 Modell digitalUhr hat hat stundenZaehler minutenZaehler Die Digitaluhr der Miniwelt soll mit Hilfe eines Objekts „digitalUhr“ beschrieben werden, das seine Operationen mit Hilfe von zwei von ihm verwalteten Objekten „stundenZaehler“ und „minutenZaehler“ durchführt.

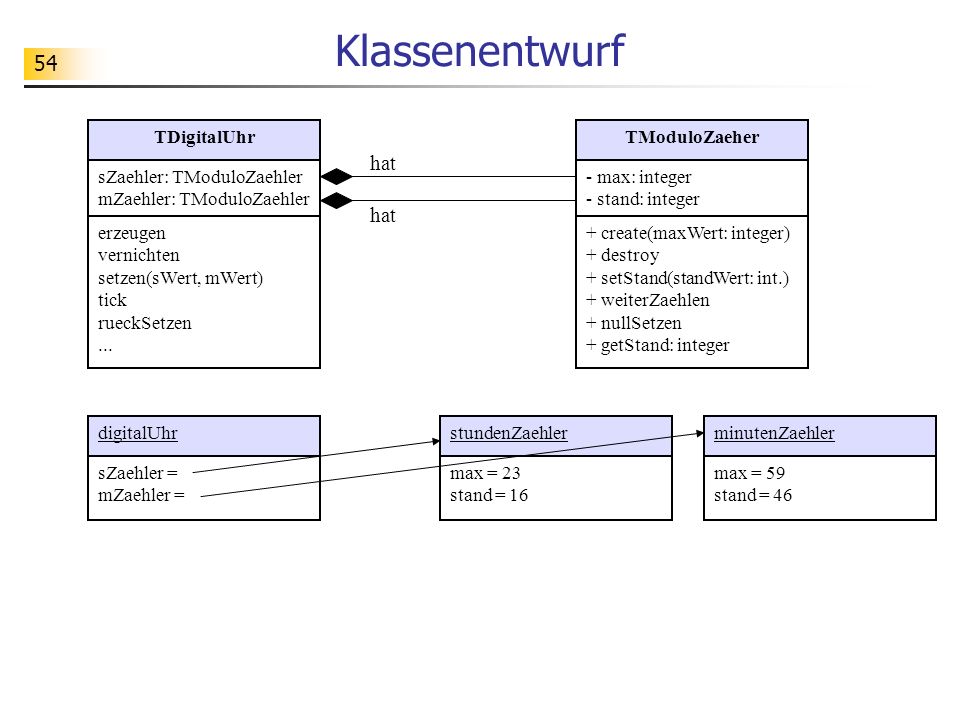

54 Klassenentwurf hat hat TDigitalUhr TModuloZaeher
sZaehler: TModuloZaehler mZaehler: TModuloZaehler - max: integer - stand: integer hat erzeugen vernichten setzen(sWert, mWert) tick rueckSetzen ... + create(maxWert: integer) + destroy + setStand(standWert: int.) + weiterZaehlen + nullSetzen + getStand: integer digitalUhr stundenZaehler minutenZaehler sZaehler = mZaehler = max = 23 stand = 16 max = 59 stand = 46

55 Aufgabe Implementieren Sie das dargestellte (oder ein selbst entwickeltes) Modell.

56 Übung: Chiffriersystem
Teil 6 Übung: Chiffriersystem

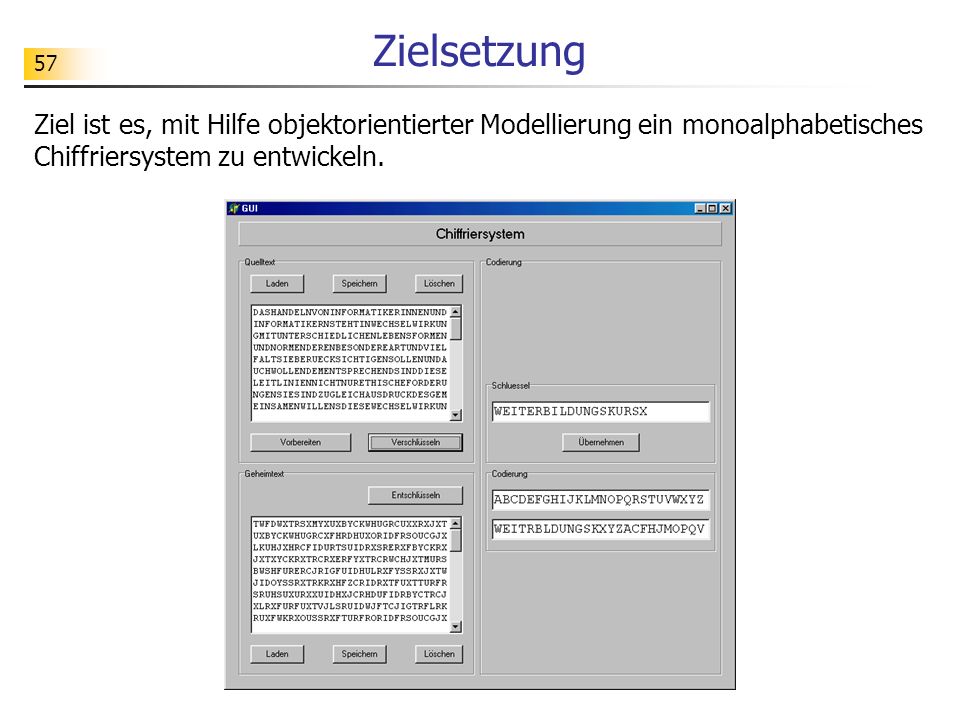

57 Zielsetzung Ziel ist es, mit Hilfe objektorientierter Modellierung ein monoalphabetisches Chiffriersystem zu entwickeln.

58 Der Chiffrieransatz Der Benutzer gibt ein (langes) Schlüsselwort vor (z. B. WEITERBILDUNGSKURSX), aus dem dann die Chiffriertabelle wie folgt erzeugt wird. Man streicht zunächst alle mehrfach vorkommenden Buchstaben (im Beispiel ergibt das WEITRBLDUNGSKSX). Diese Buchstaben bilden den Anfang des Geheimtextalphabets. Dann füllt man ab der letzten Stelle mit den noch zur Verfügung stehenden Buchstaben des Alphabets auf. Klartextalphabet A B C D E F G H I J K L M N O P Q R S T U V W X Y Z W E I T R B L D U N G S K X Y Z A C F H J M O P Q V Geheimtextalphabet

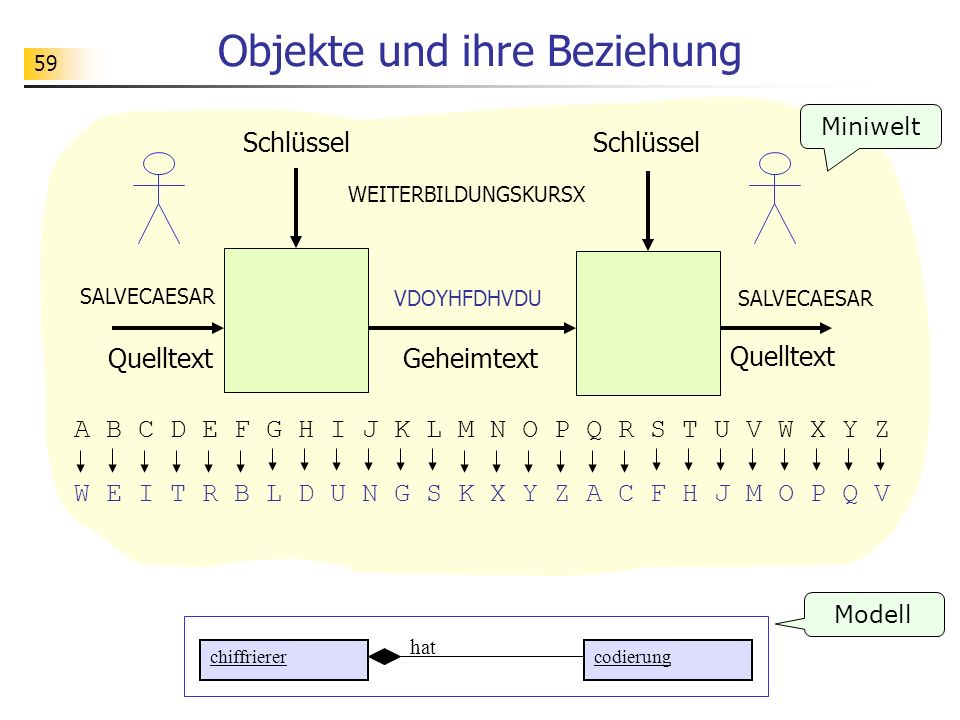

59 Objekte und ihre Beziehung
Miniwelt Schlüssel Schlüssel WEITERBILDUNGSKURSX SALVECAESAR VDOYHFDHVDU SALVECAESAR Quelltext Geheimtext Quelltext A B C D E F G H I J K L M N O P Q R S T U V W X Y Z W E I T R B L D U N G S K X Y Z A C F H J M O P Q V Modell hat chiffrierer codierung

60 Klassenentwurf hat hat TChiffrierer TCodierung quelltext geheimtext
chluessel codierung code: array [‚A‘..‘Z‘] of char erzeugen setCode(s: string) getCode: string getGeheim(klar: char): char getKlar(geheim: char): char hat erzeugen setSchluessel(...) getSchluessel: ... vorbereiten verschluesseln entschluesseln ... hat chiffrierer codierung

61 Aufgabe Implementieren Sie das dargestellte (oder das selbst entwickelte) Modell.

62 Teil 7 Übung: Roboter

63 Zielsetzung Ziel ist es, mit Hilfe objektorientierter Modellierung ein grafisches Simulationsprogramm zu entwickeln, mit dem ein steuerbarer Modellroboter in einem Zellengitter bewegt werden kann.

64 Identifikation von Objekten
Miniwelt Norden (6,4) Westen Osten Süden Modell kennt roboter welt

65 Klassenentwurf kennt TRoboter TWelt xPos yPos richtung welt
marken: array [0..9] of array [0..9] of boolean ziegel: array [0..9] of array [0..9] of integer kennt erzeugen initialisieren schritt linksDrehen rechtsDrehen markeSetzen markeLoeschen ... erzeugen markeSetzen(x, y: integer) markeLoeschen(x, y: integer) ziegelHinlegen(x, y: integer) ziegelAufheben(x, y: integer) getMarke(x, y: integer): boolean getZiegel(x, y: integer): integer

66 Aufgabe Implementieren Sie das dargestellte (oder das selbst entwickelte) Modell.

67 Teil 8 UML-Editoren

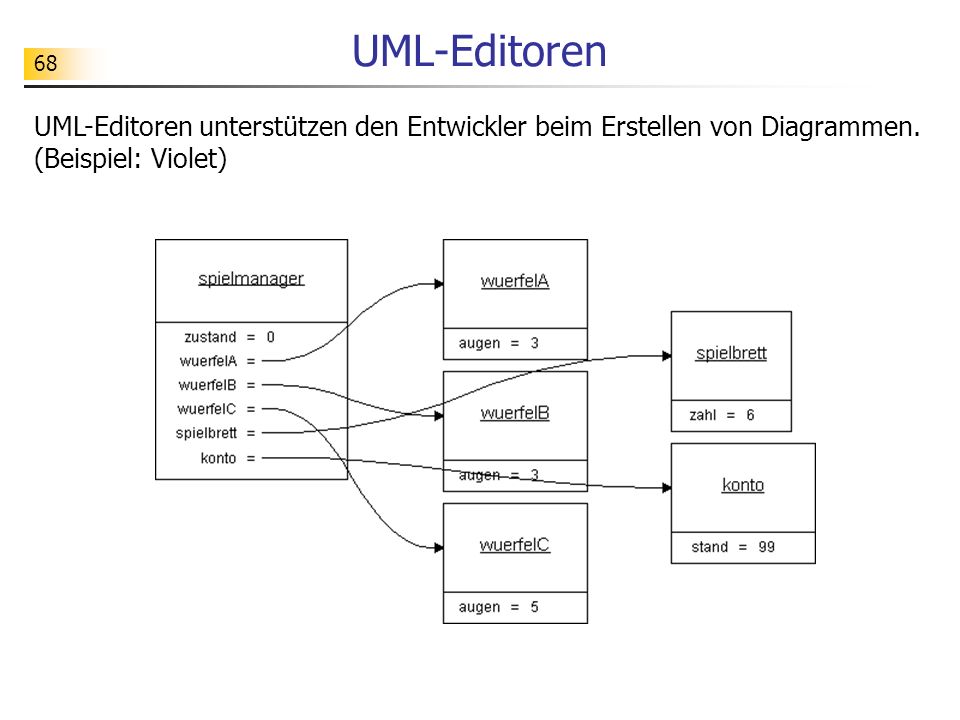

68 UML-Editoren UML-Editoren unterstützen den Entwickler beim Erstellen von Diagrammen. (Beispiel: Violet)

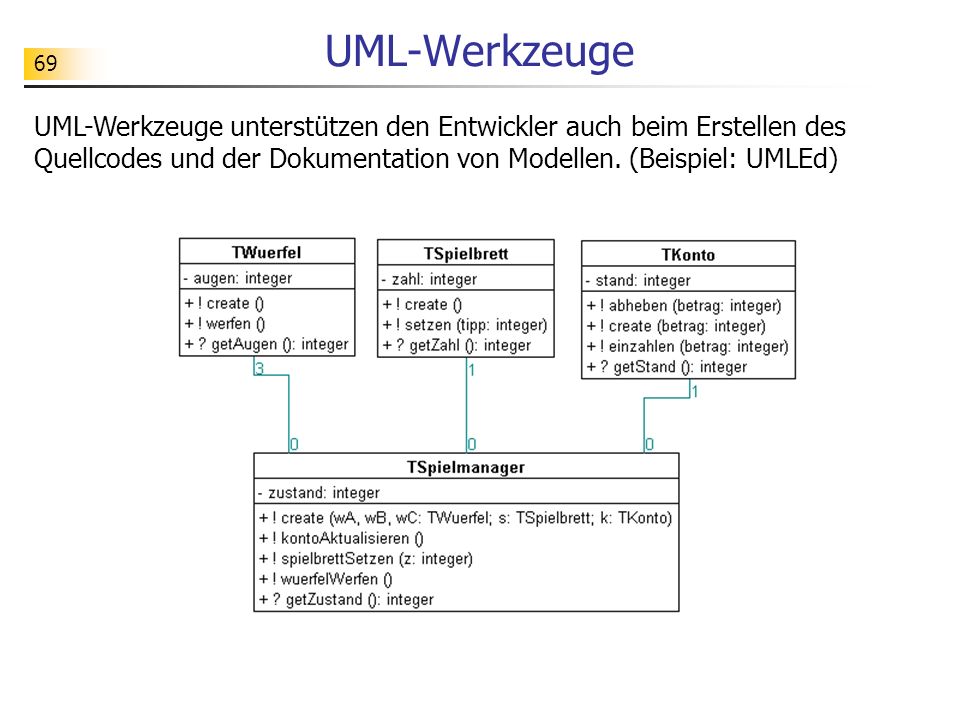

69 UML-Werkzeuge UML-Werkzeuge unterstützen den Entwickler auch beim Erstellen des Quellcodes und der Dokumentation von Modellen. (Beispiel: UMLEd)

70 UML-Werkzeuge Quellcode – erzeugt mit UMLEd: UNIT mTWuerfel; interface
uses // Uses-Klausel ggf. anpassen type TWuerfel = CLASS // Attribute private augen : integer; //Objektbeziehungen // Methoden public constructor create; procedure werfen; function getAugen : integer; end; ...

71 UML-Werkzeuge Dokumentation – erzeugt mit UMLEd:
Dokumentation der Klasse "TWuerfel" Beschreibung der Klasse:  Attribute augen : integer beschreibt die aktuelle Augenzahl des Würfels Protokoll der Dienste / Methoden Konstruktor create Auftrag werfen aktiviert den Würfel so, dass (mit Hilfe des Zufallsgenerators) eine neue Augenzahl erzeugt wird Anfrage getAugen : integer

72 Aufgabe Testen Sie den UML-Editor „Violet“ und das UML-Werkzeug „UMLed“.

73 Teil 9 Zusammenfassung

74 Objektorientierung Grundideen Nachricht Beziehung Grund- konzepte
Klasse Modellierungssprache: UML Implementierungssprache: Delphi, Java, ...

75 Idee: Objekt als Systemkomponente
Ein Objekt ist eine aktive und autonome Programmeinheit, das für bestimmte Aufgaben zuständig ist und diese in eigener Verantwortung erledigt. Durch Nachrichten können Objekte andere Objekte zur Erledigung von (Teil)Aufgaben auffordern und somit gemeinsam die Systemaktivitäten erzeugen.

76 Literaturhinweise Es gibt eine Vielzahl von fachwissenschaftlichen Darstellungen zur objektorientierten Modellierung und Programmierung. Hier wurden folgende Lehrwerke benutzt: - D. J. Barnes, M. Kölling: Objektorientierte Programmierung mit Java. Pearson - Studium Helmut Balzert: Lehrbuch Grundlagen der Informatik. Spektrum Ak. Verlag Bernd Oestereich: Objektorientierte Softwareentwicklung. Oldenbourg 1998. Dagegen gibt es nur wenige Schulbücher, die systematisch in die objektorientierte Programmierung einführen, z. B.: - Siegfried Spolwig: Objektorientierung im Informatikunterricht. Dümmler-Verlag P. Damann, J. Wemßen: Objektorientierte Programmierung mit Delphi, Band 2. Klett-Verlag 2003. Viele interessante Artikel mit Unterrichtsvorschlägen bzw. fachdidaktischen Auseinandersetzungen findet man in der Zeitschrift LOG IN. Das Themenheft 128/129 ist speziell dem Thema „Objektorientiertes Modellieren und Programmieren“ gewidmet. ...

77 Literaturhinweise Im Internet findet man ebenfalls sehr viele schulgerechte Darstellungen der objektorientierten Modellierung und Programmierung, z. B: Die AG-Informatik des LMZ in RLP stellt u. a. auch Fortbildungsmaterialien zu diesem Thema bereit. Auf der Homepage des HSG in Kaiserslautern findet man Unterrichtsmaterialien und Links zu weiteren interessanten Seiten. ...
