Interaktive Diagrammportale mit SharePoint, Visio Services und dem Mashup API Autor: Mariusz Wojtkowski Datum: 18.05.2012 Version: 1.8.

Präsentation zum Thema: "Interaktive Diagrammportale mit SharePoint, Visio Services und dem Mashup API Autor: Mariusz Wojtkowski Datum: 18.05.2012 Version: 1.8."—  Präsentation transkript:

1 Interaktive Diagrammportale mit SharePoint, Visio Services und dem Mashup API
Autor: Mariusz Wojtkowski Datum: Version: 1.8

2 Von Visio zu den Visio Services – eine Reise durch das Produkt
Agenda Von Visio zu den Visio Services – eine Reise durch das Produkt Was ist „Interaktivität“ ? Was sind „Mashup-Portale“ ? Beispiele für interaktive Lösungen mit Visio und Visio Services

3 Von Visio zu Visio Services
Visio – der ultimative Diagramm-Client Diagramme sind der Fokus von Visio Kein Fokus auf bestimmte Einsatzgebiete, aber: 2D und schematisch Organigramme, Flussdiagramme, Netzwerkdiagramme, BPMN, Workflows Kernfaktor: DATEN in den Shapes, das unterscheidet Zeichnung von Diagrammen

4 Von Visio zu Visio Services - 2
Wie kommen die Daten in die Shapes? Manuelles Eingeben Automatische Diagramerstellung (Code/Add-In) Datenbindung und -verbindung (ab Visio Professional) per Modul in Visio Bindet Shapes an Daten (externe Daten) Quellen: Excel, Access, SharePoint, SQL Server, ODBC, OLE DB

5 Demo Datenbindung

6 Von Visio zu Visio Services - 3
Welche Interaktion erwarte ich mit meinen Daten im Client? Bloße Anzeige? Anzeige bei Bedarf? ODER: Interpretation und Kategorisierung ? Visio erlaubt seit 2007 BI-artige Auswertung/Analyse/Interpretation der Daten in den Shapes

7 Von Visio zu Visio Services - 4
Technologie zur Datenauswertung: Datengrafiken Universelle Visualisierungsregeln für Daten Erlauben Anzeige (Text), Kategorisierung in Icons und Farben (Symbole und Farbe nach Wert) und Datenbalken (Skalenartige Darstellung) Können auch kombiniert werden – je nach Bedarf für verschiedene Aspekte

8 Demo Datengrafiken

9 Von Visio zu Visio Services - 5
Der Diagrammerstellung folgt die Publikation, aber wie? HTML? JPG? Die Ablage erfolgt wo? Netzwerkfreigabe Im „Intranet“ „Irgendwo“

10 Interaktivität in Diagrammen
Die Diagramme werden für die Nutzung „vorbereitet“ Sie sollen in verschiedenen Bereichen als „Antwortspeicher“ dienen Die Daten werden unter verschiedenen Aspekten betrachtet Der Anwender erstellt individuelle Sichten – wie es für die Aufgabe nötig ist

11 Demo Datengrafiken

12 Visio Services – 1 (Komponente)
Visio Services sind eine Komponente von SharePoint 2010 Enterprise (Service App) Sie sind ein Publikationsmechanismus, kein neuer oder alternativer Client Sie erlauben das Publizieren von Diagrammen im nativen Visio Dateiformat (kein Export nötig) Dateiformat ist volles Dateiformat (VDW)

13 Visio Services – 2 (eine Datei)
Jeder Anwender nutzt die Dateien gemäß Berechtigung Manche Anwender sehen und ändern die Dateien (im Visio-Client!) Andere Anwender sehen die Dateien nur im Browser (kein ActiveX nötig) Es entfällt aber die „Doppelte Buchführung der Dateihaltung“ einmal als V* und einmal als HTML

14 Visio Services – 3 (Daten)
Daten sind der Schlüsselfaktor in Diagrammen Problem: oftmals reicht das „gewöhnliche Ansehen“ nicht Die Anwender wollen mit den Daten interagieren Zu viele Daten für „auf einmal interagieren“ Ebenso: das Diagramm (die Daten) muss aktuell gehalten werden Permanente Aktualisierung und Ablage hilft wenig

15 Visio Services – 4 (Daten)
Visio Services können die Dateien direkt auf dem Server aktualisieren (die Daten in den Shapes) Die Datei muss hierzu NICHT geöffnet werden auf dem Client Die Aktualisierung betrifft nur die Daten in den Shapes (Shape-Daten) Die Datenquelle muss „sichtbar“ sein

16 Visio Services – 5 (Daten)
Die Daten müssen vom Server (Visio Services Service App) gesehen und geladen werden können Ggfs. auch über Secure Store Konfiguration Die Daten werden in die Shapes geladen, jedoch nicht in der Datei gespeichert Keine physikalische Änderung der Datei

17 Visio Services – 6 (Mashups)
Mashup-Portale erlauben dem Anwender die Interaktion mit Daten im Diagramm Der Anwender muss nicht auf die Aktualität der Daten achten (das erledigen die Visio Services) Der Entwickler/IT-Pro definiert den Interaktionsgrad und -richtung Diagramme können von Listen gesteuert werden

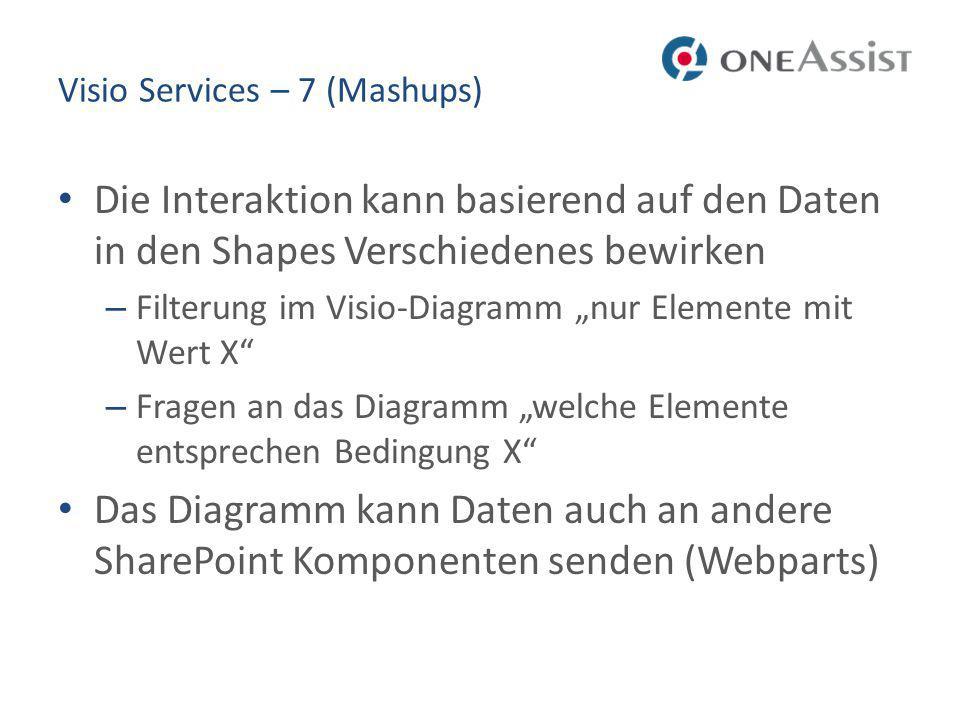

18 Visio Services – 7 (Mashups)
Die Interaktion kann basierend auf den Daten in den Shapes Verschiedenes bewirken Filterung im Visio-Diagramm „nur Elemente mit Wert X“ Fragen an das Diagramm „welche Elemente entsprechen Bedingung X“ Das Diagramm kann Daten auch an andere SharePoint Komponenten senden (Webparts)

19 Visio Services – 8 (Mashups)
Das Mashup API erlaubt eine Vermengung von Diagramm und SharePoint in verschiedener Sicht und Hinsicht Sowohl für den Programmierer (JavaScript) als auch den IT-Pro (Webpart-Verbindungen)

20 Demo Publikation

21 Grundlagen des Mashup API
Das Mashup API beinhaltet die Grundfunktionen: Für Webpart-Verbindungen Für die Anprogrammierung des Visio Web Access Webparts Es stellt eine JavaScript Schnittstelle dar Programmierer können es für interaktive Lösungen nutzen

22 VWA: Visio Web Access (Webpart) in SharePoint
Kernkomponente: VWA VWA: Visio Web Access (Webpart) in SharePoint Nur VDW-Dateiformat unterstützt Optionen: Diagramm Auto Refresh (Intervall) Shape-Daten an andere Webparts

23 Webpart-Verbindungen
Kommunikation von Webpart zu Webpart JavaScript-basiert Konfiguration im Browser oder SharePoint Designer Kommunikations-Optionen: Send Shape Data To Get Drawing URL and Page Name From Get Shapes to Highlight From Get Filter Results From Get Shape to View From

24 Webpart-Verbindungen
Demo Webpart-Verbindungen

25 Get Drawing URL / Pagename
Provider stellt Dateiname bereit Consumer lädt Diagramm (Seite nur über SharePoint Designer)

26 Webpart-Verbindungen
Demo Webpart-Verbindungen

27 Get Shapes to Highlight From
Provider stellt Shapes-Namen-Liste bereit Consumer hebt Shapes hervor (Rahmen-Farbe nur über SP Designer/JavaScript)

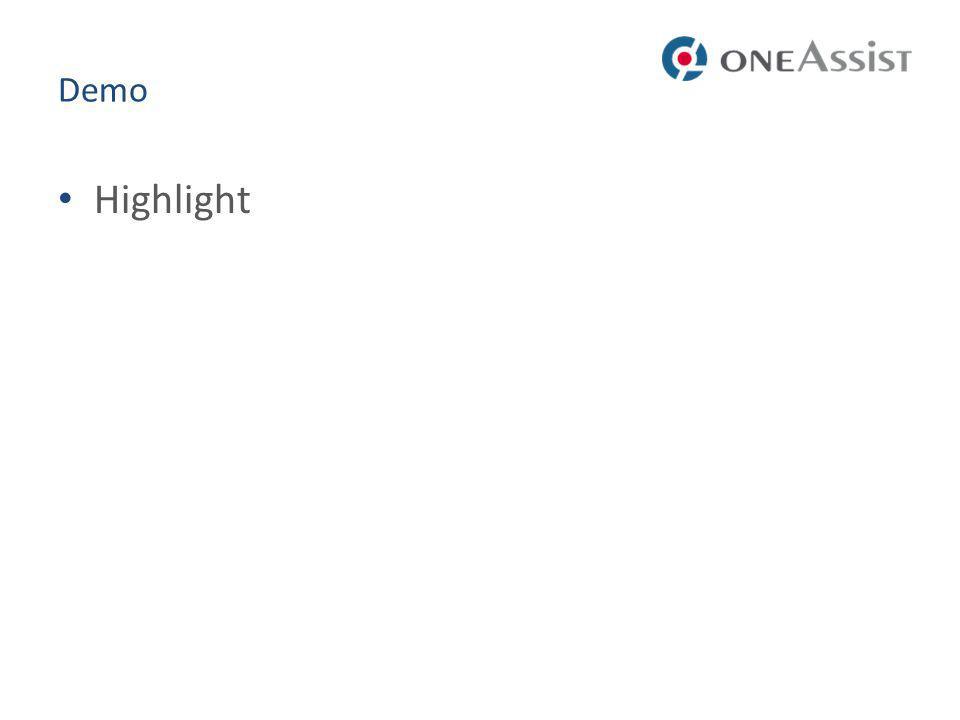

28 Demo Highlight

29 Get Filter Results From
Provider stellt Shape-Datenwerte bereit Consumer hebt Shapes mit passenden Werten hervor Filter auf Liste > Visualisierung

30 Demo Filter

31 Provider stellt ShapeNAMEN bereit
Get Shape to View From Provider stellt ShapeNAMEN bereit Consumer zentriert Shape im Webpart (Zoom nur über SP Designer oder Code)

32 Demo View

33 Send Shape Data To Provider hier: VWA (Daten müssen speziell gelistet werden -> Webpartoptionen) Consumer verarbeitet diese als Argumente (Multiple Argumente nur über SP Designer)

34 Die Webpart-Seite kann viele Verbindungen haben
Limits Die Webpart-Seite kann viele Verbindungen haben Pro Verbindung nur eine Definition möglich Verschiedene Verbindungen aus verschiedenen Richtungen möglich

35 Visio Services JavaScript API
Programmatischer Zugriff auf die Datei/Shapes Shape-Daten Hyperlinks Ausrichtungsfeld Shapes hervorheben (Highlight) Overlays Mouse Events abfangen(!) Pan und Zoom

36 Events im Diagramm triggern Code
Mashup API - 1 Events im Diagramm triggern Code OnClick() { for (var j = 0; j < data.length; j++) if (data[j].label == "Step") document.getElementById('StepData').src= " + "'" + data[j].value + "'"; return; } }} // NOTE: this is pseudo code.

37 Events der Seite ändern Diagramm
Mashup API - 2 Events der Seite ändern Diagramm OnClick() { shapes = page1.getShapes(); foreach shape in shapes if (shape.data[0].value = TextBox.value) shape.addHighlight(); } } // NOTE: this is pseudo code.

38 Das JavaScript API

39 Hardcoded: function onApplicationLoad() {
Problem: wie zum VWA ? Hardcoded: function onApplicationLoad() { vwaControl = new Vwa.VwaControl("WebPartWPQ3"); // this is the name of the visio // web part instance on the web // part page vwaControl.addHandler("diagramcomplete", onDiagramComplete); vwaControl.addHandler("shapeselectionchanged", shapeSelectionChangedHandler); } Oder per Code-modul (Sample-Paket)

40 Shape Selection Changed behandeln
function shapeSelectionChangedHandler(source, shapeId) { var vwaPage = vwaControl.getActivePage(); var vwaShapes = vwaPage.getShapes(); var vwaShape = vwaShapes.getItemById(shapeId); var data = vwaShape.getShapeData(); for (var j = 0; j < data.length; j++) { if (data[j].label == "Step") { document.getElementById('StepData').src = " + "'" + data[j].value + "'"; return; }

41 Object: VWA Properties Methods Version diagramURL displayMode
getDiagramURL openDiagram refreshDiagram getActivePage – setActivePage getAllPageIDs isShapeInView

42 Methods Object: Page getSelectedShape - setSelectedShape
centerViewOnShape getSize getID getShapes getPosition – setPosition getZoom – setZoom isShapeInView

43 Object: Shapes Properties Count Methods getItemAtIndex getItemByID

44 Object: Shape Properties Methods ID boundingBoxLeft – boundingBoxRight
boundingBoxTop - boundingBoxBottom Methods getID getBounds getShapeData getHyperlinks addHighlight – removeHighlight (rectangle) addOverlay – removeOverlay (HTML or XAML)

45 Sie erlauben eine zielgerichtete Steuerung der Nutzung
Zusammenfassung Mashups sind mächtig: Sie erlauben eine zielgerichtete Steuerung der Nutzung Sie erlauben eine Weitergabe der Daten MIT Aktualisierung der Darstellung Auswertung Sie gewähren Interaktivität für die NUTZUNG des Diagramms als Informationsquelle Sie sind einfach in der Verwendung (IT-Pro UND Entwickler)

46 Das Diagramm bleibt unangetastet
Zusammenfassung - 2 Mashups sind SICHER: Das Diagramm bleibt unangetastet Die neuen Daten werden „dynamisch“ geladen Änderungen an Datengrafiken sind ebenfalls dynamisch Finale Änderungen machen nur berechtigte Anwender

47 Danke für Ihre Aufmerksamkeit

48 Die Power der Mashups: Visio ist Visio und publizierte Diagramme sind Bilder – so war es viele Jahre lang. Doch im Alltag benötigt man eher eine Mischung. Das Diagramm soll ja statisch sein aber dem Anwender doch eine gewisse Interaktivität bieten. Dieser Vortrag zeigt, welche Arten von Benutzerinteraktionen in einem Portal wie SharePoint dem Anwender zur Verfügung gestellt werden können und wie das Mashup API durchaus auch für aufwändigere Programmierungen und Interaktionen im UI für den Endanwender verwendet werden können.
