Datenbank ‚Büro‘: Der Mitarbeiter Meier arbeitet seit dem 1.1.95 mit 50% seiner Kapazität in dem Projekt DB-DESIGN mit, das am 11.11.94 gestartet wurde.

Präsentation zum Thema: "Datenbank ‚Büro‘: Der Mitarbeiter Meier arbeitet seit dem 1.1.95 mit 50% seiner Kapazität in dem Projekt DB-DESIGN mit, das am 11.11.94 gestartet wurde."—  Präsentation transkript:

1 Datenbank ‚Büro‘: Der Mitarbeiter Meier arbeitet seit dem mit 50% seiner Kapazität in dem Projekt DB-DESIGN mit, das am gestartet wurde. Er gehört zur Abteilung EDV-AE7 und zur Kostenstelle 12. Sein Abteilungskollege Rabe arbeitet mit 60% im Projekt TEXT und mit 40% im Projekt DTP. Projektleiter von DB-DESIGN ist Frau Müller. Herr Meier hat zwei Kinder: Heinz wurde am geboren und Franz am Die Mitarbeiter der Abteilung EDV-AE7 haben ihre Büros in den Räumen R101-R103, wobei diese Räume zum Teil auch noch mit Kollegen aus der EDV-AE9 geteilt werden müssen. Im Raum R103 auch noch Mitarbeiter aus anderen Abteilungen. Jeder Raum ist mit einem LAN-Anschluß ausgestattet. Teile übernommen aus:

2 1) Identifizieren der Entitäten
ER-Modell Büro 1) Identifizieren der Entitäten Raum Abteilung Person Anm: Person dient als Überbegriff für ‚Mitarbeiter‘ und auch ‚Kind‘ Projekt

3 ER-Modell Büro 2) Sinnvolle Anordnung der Entitäten Abteilung Projekt Raum Person

4 ER-Modell Büro 3) Grobentwurf der Beziehungen Abteilung Projekt Raum Person

5 ER-Modell Büro 4) Verfeinerung der Beziehungen Abteilung Projekt Raum Person sitzt in arbeitet arbeitet in leitet

6 ER-Modell Büro 5) Behandlung der Thematik Person – Mitarbeiter – Kind_von Abteilung Projekt Raum Person leitet arbeitet in sitzt in arbeitet Kind von

7 6) Ergänzung um Kardinalitäten
ER-Modell Büro 6) Ergänzung um Kardinalitäten 0..1 Abteilung Projekt Raum Person leitet arbeitet in sitzt in arbeitet 0..n 0..n 0..n 0..n Kind von 0..1 0..n 1..2 0..n 0..1

8 7) Ermittlung der 1:n und m:n-Beziehungen
ER-Modell Büro 7) Ermittlung der 1:n und m:n-Beziehungen 0..1 Abteilung Projekt Raum Person leitet arbeitet in sitzt in arbeitet 0..n 0..n 0..n 0..n Kind von 0..1 0..n 1..2 0..n 0..1

9 8) Ermittlung der höchsten Kardinalitäten
ER-Modell Büro 8) Ermittlung der höchsten Kardinalitäten 1 Abteilung Projekt Raum Person leitet arbeitet in sitzt in arbeitet m n n n Kind von 1 n 2 n 1

10 9) Umsetzung der 1:n-Beziehungen
ER-Modell Büro 9) Umsetzung der 1:n-Beziehungen 1 n Abteilung Projekt Raum Person arbeitet Kind von m n 1 n n 1 ‚leitet‘ n 2

11 10) Bilden neuer Relationen für die verbleibenden Beziehungen
ER-Modell Büro 10) Bilden neuer Relationen für die verbleibenden Beziehungen Abteilung Projekt Raum Person 1 n ‚leitet‘ m n arbeitet n 2 Kind

12 11) Finden der Primärschlüssel bei den Basisentitäten
ER-Modell Büro 11) Finden der Primärschlüssel bei den Basisentitäten Abteilung Projekt Raum Person 1 n 2 m ‚leitet‘ arbeitet Kind RaumNr PersNr ProjektNr AbtNr

13 12) Übertragen der Schlüssel als Fremdschlüssel auf die n-Seite
ER-Modell Büro 12) Übertragen der Schlüssel als Fremdschlüssel auf die n-Seite 1 n Abteilung Projekt Raum Person 2 m ‚leitet‘ arbeitet Kind ProjektNr PersNr AbtNr RaumNr RaumNr PersNr AbtNr

14 13) Übertragen der Schlüssel als Fremdschlüssel auf die n-Seite
ER-Modell Büro 13) Übertragen der Schlüssel als Fremdschlüssel auf die n-Seite RaumNr 1 n Abteilung Projekt Raum Person 2 m ‚leitet‘ arbeitet Kind ProjektNr PersNr AbtNr PersNr ProjektNr PersNr

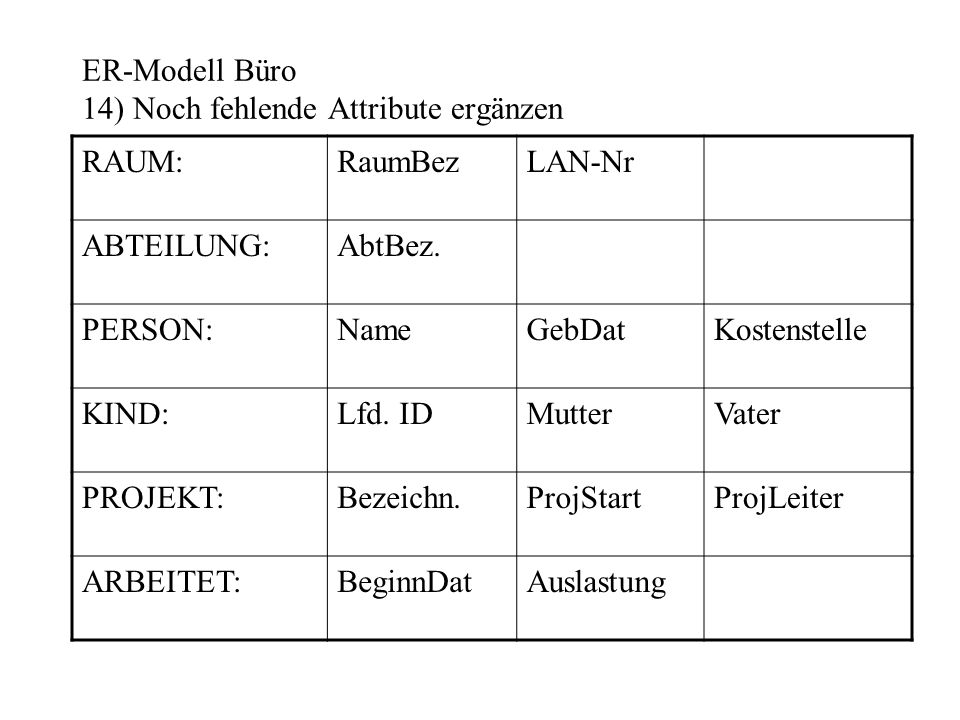

15 ER-Modell Büro 14) Noch fehlende Attribute ergänzen
RAUM: RaumBez LAN-Nr ABTEILUNG: AbtBez. PERSON: Name GebDat Kostenstelle KIND: Lfd. ID Mutter Vater PROJEKT: Bezeichn. ProjStart ProjLeiter ARBEITET: BeginnDat Auslastung

16 ER-Modell Büro 15) Implementierung in MS Access
