1 Wim de Boer, Karlsruhe Kosmologie VL, 31.01.2013 1 Einteilung der VL 1.Einführung 2.Hubblesche Gesetz 3.Antigravitation 4.Gravitation 5.Entwicklung des Universums 6.Temperaturentwicklung 7.Kosmische Hintergrundstrahlung 8.CMB kombiniert mit SN1a 9. Strukturbildung 10. Neutrinos 11. Inflation und GUT 12. Direkte Suche nach DM 13. Indirekte Suche nach DM HEUTE

2 Wim de Boer, Karlsruhe Kosmologie VL, 31.01.2013 2 CMB baryonische Materie << gesamte Materie Gravitationslinsen Rotationskurven Direkter Nachweis der DM ( Elastische Streuung an Kernen) Indirekter Nachweis der DM ( Annihilation der DM in Materie-Antimaterie) Nachweismethoden der DM

3 Wim de Boer, Karlsruhe Kosmologie VL, 31.01.2013 3 Gravitationslinsen ART: Die Ausbreitung von Licht ändert sich beim Durchgang durch ein Gravitationsfeld

4 Wim de Boer, Karlsruhe Kosmologie VL, 31.01.2013 4 Gravitationslinsen viel stärker als von sichtbarer Materie erwartet Einstein Ring wenn Quelle, Linse und Beobachter perfekt ausgerichtet HST, www.discovery.com

5 Wim de Boer, Karlsruhe Kosmologie VL, 31.01.2013 5 Gravitationslinsen Segmente der Einsteinringe bei nicht perfekter Ausrichtung Spektra zeigen, dass Segmente aus EINER Quelle stammen

6 Wim de Boer, Karlsruhe Kosmologie VL, 31.01.2013 6 Colliding Clusters Shed Light on Dark Matter Observations with bullet cluster: Chandra X-ray telescope shows distribution of hot gas Hubble Space Telescope and others show distribution of dark matter from weak gravitational lensing Distributions are clearly different after collision-> dark matter is weakly interacting! Rot: sichtbares Gas Blau: dunkle Materie aus Gravitations- potential dunkel

7 Wim de Boer, Karlsruhe Kosmologie VL, 31.01.2013 7 Simulation der Colliding Clusters http://www.sciam.com/ August 22, 2006

8 Wim de Boer, Karlsruhe Kosmologie VL, 31.01.2013 8 Center of the Coma Cluster by Hubble space telescope ©Dubinski Discovery of DM in 1933 Zwicky, Fritz (1898-1974) Zwicky notes in 1933 that outlying galaxies in Coma cluster moving much faster than mass calculated for the visible galaxies would indicate DM attracts galaxies with more force-> higher speed. But still bound!

9 Wim de Boer, Karlsruhe Kosmologie VL, 31.01.2013 9 Dunkle Materie in Galaxien Die Rotationskurven von Spiralgalaxien sind weitgehend flach, während die leuchtende Materie eine abfallende Kurve erwarten lässt. Erklärung: dunkle Materie. Spiralgalaxien bestehen aus einem zentralen Klumpen und einer sehr dünnen Scheibe leuchtender Materie, welche von einem nahezu sphärischen, sehr ausgedehnten Halo umgeben ist.

10 Wim de Boer, Karlsruhe Kosmologie VL, 31.01.2013 10 Messung der Masse durch Newtons Gravitationsgesetz v=ωr v 1/ r mv 2 /r=GmM/r 2 Milchstraße Cygnus Perseus Orion Sagittarius Scutum Crux Norma Sun (8 kpc from center )

11 Wim de Boer, Karlsruhe Kosmologie VL, 31.01.2013 11 Gibt es dunkle Materie in der Milchstraße? Rotationcurve Solarsystem rotation curve Milky Way 1/ r

12 Wim de Boer, Karlsruhe Kosmologie VL, 31.01.2013 12 Estimate of DM density DM density falls off like 1/r 2 for v=const. Averaged DM density 1 WIMP/coffee cup (for 100 GeV WIMP)

13 Wim de Boer, Karlsruhe Kosmologie VL, 31.01.2013 13 Kandidaten der DM Problem: max. 4% der Gesamtenergie des Univ. in Baryonen nach CMB und BBN. Sichtbar nur 0.5%, d.h. 3.5% in obigen Kandidaten möglich. Rest der DM muss aus nicht-baryonischen Materie bestehen. Probleme: ν < 0.7% aus WMAP Daten kombiniert mit Dichtekorrelationen der Galaxien. Für kosmische Strings keine Vorhersagekraft. Abweichungen von Newtons Gravitationsgesetz nicht plausibel. In Supersymmetrie sind die WIMPS supersymmetrische Partner der CMB d.h. Spin ½ Photonen (Photinos genannt). ? ?

14 Wim de Boer, Karlsruhe Kosmologie VL, 31.01.2013 14 Direkter Nachweis von WIMPs Wir gehen davon aus, dass DM ein Neutralino oder WIMP ist. Es ist kalte DM, d.h. Impuls<<Masse (oder E 2 =p 2 +m 2 m 2, da p=mv mit v 10 -3 c und m 100 GeV Geschwindigkeitsverteilung der WIMPs in einem Gravitationsfeld folgt wie bei Gas in der Atmosphäre Maxwell-Boltzmann-Verteilung e -Ekin/kT mit häufigster Wert v=270 km/h χ χ E R ~ E kin (1 - cos ) Neutralino kann wegen R-Paritätserhaltung NUR elastische Streuung an Kernen durchführen Streuung von nicht-relativ. Teilchen meist koherent, d.h. Wellenlänge des einlaufenden Teilchens hat de Broglie Wellenlänge =h/p größer als Kernradius, so es kann einzelne Kerne nicht auflösen und Rückstoß wird an den gesamten Kern abgegeben. Wirkungs- querschnitt A 2 (A= Anzahl der Nukleonen)

15 Wim de Boer, Karlsruhe Kosmologie VL, 31.01.2013 15 Direkter Nachweis von WIMPs Berechnung des Streuwirkungsquerschnitt an einem Kern kompliziert: Koherente Streuung am ganzen Kern meistens dominant, aber bei Streuung kann auch Drehimpuls eine Rolle spielen Dann wird abhängig vom Spin S der Kerne im Detektormaterial. Spin S ist gegeben durch Differenz der Nukleonen mit Spin up und Spin down. Koherenz geht verloren bei Stößen mit hohem Impuls- übertrag q, also wenn die Wellenlänge klein gegenüber Kernradius R ist oder Kohärenzbedingung q · R « 1 Impulstransfer q = mv = A ·10 -3 GeV Kernradius R~ 1.14 fm · A ~ 7 GeV -1 · A Koherenzbedingung meistens nur erfüllt für Kerne bis A=50

16 Wim de Boer, Karlsruhe Kosmologie VL, 31.01.2013 16 Direkter Nachweis von WIMPs Für Neutralinomassen von ca. 50 GeV wird die Empfindlichkeit maximal, weil dann Kern und WIMP ähnliche Masse haben und der Impulsübertrag Maximal wird. Spinunbh. Wirkungsquerschnitt ist (Z=Ladung, A=Anz. Nukl, fp und fn sind Formfaktoren) Wenn Koherenzbedingung nicht erfüllt, dann Kernmassenverteilung wichtig, wird beschrieben durch Formfaktor (Fouriertransformierte der Massenverteilung) Bei sehr leichten Kernen wird Verstärkung durch Koherenz der Streuung Z 2 oder (A-Z )2 gering und spinabh. Streuung wird wichtig

17 Wim de Boer, Karlsruhe Kosmologie VL, 31.01.2013 17 Neutralino-Quark elastic scattering scalar interaction spin-dep. interaction The other terms are velocity-dependent contributions and can be neglected in the non-relativistic limit for the direct detection. The axial vector currents are proportional to spin operators in the non-relativistic limit. Effective Lagrangian

18 Wim de Boer, Karlsruhe Kosmologie VL, 31.01.2013 18 Streurate von WIMPs

19 Wim de Boer, Karlsruhe Kosmologie VL, 31.01.2013 19 Direct detection event rates Jodi Cooley, SMU, CDMS Collaboration =5,3 g/cm 3 A=73 =2,9 g/cm 3 A=28 =5,9 g/cm 3 A=131

20 Wim de Boer, Karlsruhe Kosmologie VL, 31.01.2013 20 Detection challenges

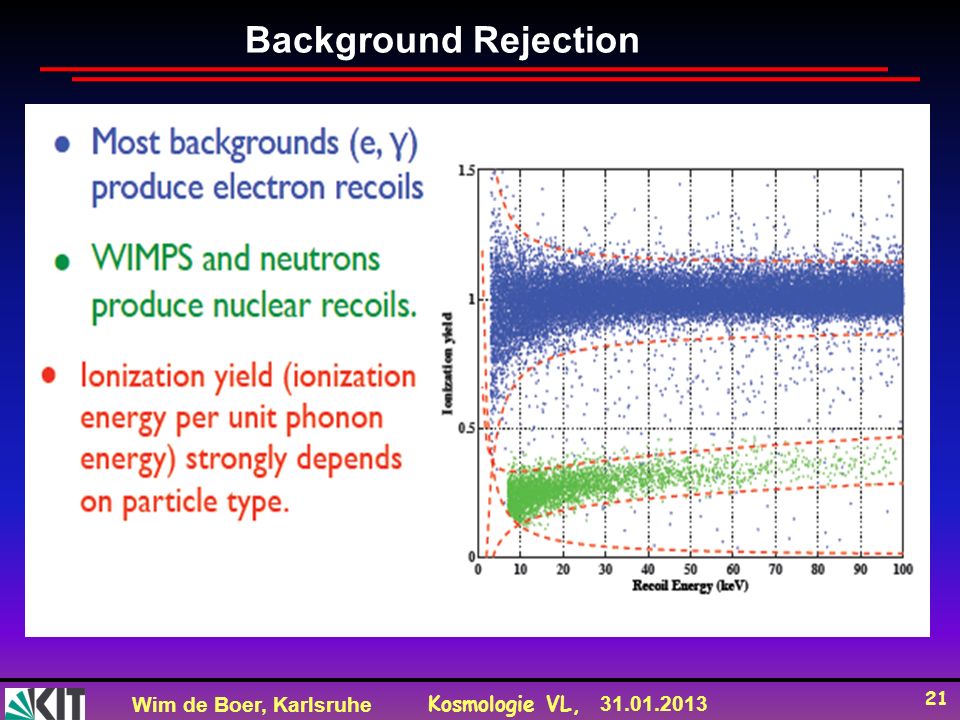

21 Wim de Boer, Karlsruhe Kosmologie VL, 31.01.2013 21 Background Rejection

22 Wim de Boer, Karlsruhe Kosmologie VL, 31.01.2013 22 Shielding Underground +

23 Wim de Boer, Karlsruhe Kosmologie VL, 31.01.2013 23 Direct Dark Matter Detection CRESST ROSEBUD CUORICINO DAMA ZEPLIN I UKDM NaI LIBRA CRESST II ROSEBUD CDMS EDELWEISS XENON ZEPLIN II,III,IV HDMS GENIUS IGEX MAJORANA DRIFT (TPC) ERER Phonons IonizationScintillation Large spread of technologies: varies the systematic errors, important if positive signal! All techniques have equally aggressive projections for future performance But different methods for improving sensitivity L. Baudis

24 Wim de Boer, Karlsruhe Kosmologie VL, 31.01.2013 24 WIMP Searches Worldwide

25 Wim de Boer, Karlsruhe Kosmologie VL, 31.01.2013 25 Diskutiere nur 4 Beispiele: EDELWEISS und CDMS (Halbleiterdetektoren: Ionisation und Wärme) DAMA/Libra (Szintillator) XENON (Flüssigkeit: Ionisation und Szintillation)

26 Wim de Boer, Karlsruhe Kosmologie VL, 31.01.2013 26 Der Edelweiss Detektor Messprinzip eines Halbleiter-Bolometers. Kommt es zu einem elastischen Stoß eines WIMP-Teilchens mit einem Atomkern des Germanium-Kristalls führt der Kern-Rückstoß zu einer Temperaturerhöhung des Kristalls, die über ein Thermometer registriert wird. Gleichzeitig ionisiert der Ge-Kern das Material in seiner Umgebung, was zu einem Ladungssignal führt, das an den Oberflächenelektroden ausgelesen wird, aber viel Rekomb., daher bei Neutronenstreuung weniger Ladung als bei Comptonstr.

27 Wim de Boer, Karlsruhe Kosmologie VL, 31.01.2013 27 Kalibration eines Ge-Bolometers durch Bestrahlung mit einer 252Cf- Neutronenquelle: Deutlich erkennbar sind zwei Ereignispopulationen, die durch das Verhältnis von Ionisations- zu Rückstoß-Energie separiert werden können. Die auf das Ionisationssignal angelegte Energieschwelle (grüne Kurve) entspricht einer Rückstoßenergie von 3.5keV. Die Bänder beschreiben die Bereiche, in denen 90% der Elektron- bzw. Kern- Rückstöße liegen. Kalibration 1 per Definition Signalregion

28 Wim de Boer, Karlsruhe Kosmologie VL, 31.01.2013 28 Quench-Faktor Verhältnis von Ionisation/Rückstoßenergie ist per Definition 1 für Elektronen und Gammas Für Neutronen (und WIMPS) ist dieses Verhältnis kleiner als 1 (quenched). Grund: Neutronen haben nur starke Wechselwirkung und stoßen nur mit dem Kern, nicht den Elektronen. Der Rückstoß des Kerns oder seine Fragmente erzeugen eine sehr hohe Dichte an Ionisation, die zu einer starken Rekombination von Elektronen und Löcher und daher weniger Ionisation führt.

29 Wim de Boer, Karlsruhe Kosmologie VL, 31.01.2013 29 Edelweiss Experiment

30 Wim de Boer, Karlsruhe Kosmologie VL, 31.01.2013 30 CDMS (C old DM S earch ) detectors

31 Wim de Boer, Karlsruhe Kosmologie VL, 31.01.2013 31 Ionization measurement in CDMS

32 Wim de Boer, Karlsruhe Kosmologie VL, 31.01.2013 32 SQUID: Superconducting Quantum Interference Device zur Messung von minimalen Änderungen der magnetischen Feldstärke (bis 10 -14 T !) Phonon measurement in CDMS

33 Wim de Boer, Karlsruhe Kosmologie VL, 31.01.2013 33 CDMS in Soudan mine in Minnesota (USA)

34 Wim de Boer, Karlsruhe Kosmologie VL, 31.01.2013 34 Fiducial Volume removes edges

35 Wim de Boer, Karlsruhe Kosmologie VL, 31.01.2013 35 -Flüssiges Xe als Detektormaterial (LXe) -hohe Dichte gute Selbstabschirmung kompakte Detektoren XENON -hohe Massenzahl -niedrige Energieschwelle der Rückstoßenergie -gute Ionisations- und Szintillationseigenschaften -Betriebstemperatur leicht zu halten (180 K)

36 Wim de Boer, Karlsruhe Kosmologie VL, 31.01.2013 36 Noble liquids

37 Wim de Boer, Karlsruhe Kosmologie VL, 31.01.2013 37 Ionization and Scintillation in Xe

38 Wim de Boer, Karlsruhe Kosmologie VL, 31.01.2013 38 Double Phase Detector Concept

39 Wim de Boer, Karlsruhe Kosmologie VL, 31.01.2013 39 The XENON10 Experiment (10 kg)

40 Wim de Boer, Karlsruhe Kosmologie VL, 31.01.2013 40 The XENON100 Experiment (100 kg) Großer Vorteil: 100 kg erlaubt äußere Lage als aktives Veto zu benutzen: Gammas der passiven Abschirmung werden durch Xenon absorbiert und Neutronen werden durch Vielfachstreuung erkannt

41 Wim de Boer, Karlsruhe Kosmologie VL, 31.01.2013 41 Aktive Abschirmung Fiducial mass 48 kg. Nachteil von 100 kg: Drift der Ionisation über langer Abstand gibt Verluste durch Verunreinigungen: Ionisationssignal ortsabhängig Brauche sehr hohe Reinheit! Jetzt im Griff. Xenon1000 in Vorbereitung

42 Wim de Boer, Karlsruhe Kosmologie VL, 31.01.2013 42 Latest Xenon100 limits SUSY expectation 100 kg Xenon erlaubt Abschirmung durch äüßere Xenon Schicht

43 Wim de Boer, Karlsruhe Kosmologie VL, 31.01.2013 43 Xenon program

44 Wim de Boer, Karlsruhe Kosmologie VL, 31.01.2013 44 Erwartung

45 Wim de Boer, Karlsruhe Kosmologie VL, 31.01.2013 45 Annual Modulation as unique signature? June Dec ±2% Background WIMP Signal June Dec Annual modulation: v, so signal in June larger than in December due to motion of earth around sun (5-9% effect). June v0v0 galactic center Sun 230 km/s Dec. L. Baudis, CAPP2003

46 Wim de Boer, Karlsruhe Kosmologie VL, 31.01.2013 46 Daten bis 2008 Modulation nur in 2-6 keV Region -> leichte WIMPs (Signal sehr nah an der Schwelle des Detektors!!)

47 Wim de Boer, Karlsruhe Kosmologie VL, 31.01.2013 47 a) DM in Galaxien eindeutig bestätigt durch flache Rotationskurven und Gravitationslinsen b) Direkte Suche nach DM durch Rückstöße in einem Detektor weltweit unterwegs, aber brauchen noch höhere Empfindlichkeit. c) Jährliche Modulation der Signale in Libra/DAMA (aber inkonsistent mit anderen Experimenten) Zusammenfassung
