Urban Multi Auslegungshilfe1 Urban Multi VRF-Systeme Auslegungshilfe Baureihe MX1R 5, 8 und 10 HP Inverter Baureihe MA1R 16 bis 30 HP Inverter-Kombinationen.

Präsentation zum Thema: "Urban Multi Auslegungshilfe1 Urban Multi VRF-Systeme Auslegungshilfe Baureihe MX1R 5, 8 und 10 HP Inverter Baureihe MA1R 16 bis 30 HP Inverter-Kombinationen."—  Präsentation transkript:

1 Urban Multi Auslegungshilfe1 Urban Multi VRF-Systeme Auslegungshilfe Baureihe MX1R 5, 8 und 10 HP Inverter Baureihe MA1R 16 bis 30 HP Inverter-Kombinationen Baureihe ME1R8 und10 HP Inverter mit Wärmerückgewinnung

2 Urban Multi Auslegungshilfe2

3 3 P

4 4 Typenschlüssel der Innengeräte

5 Urban Multi Auslegungshilfe5

6 6

7 7

8 8

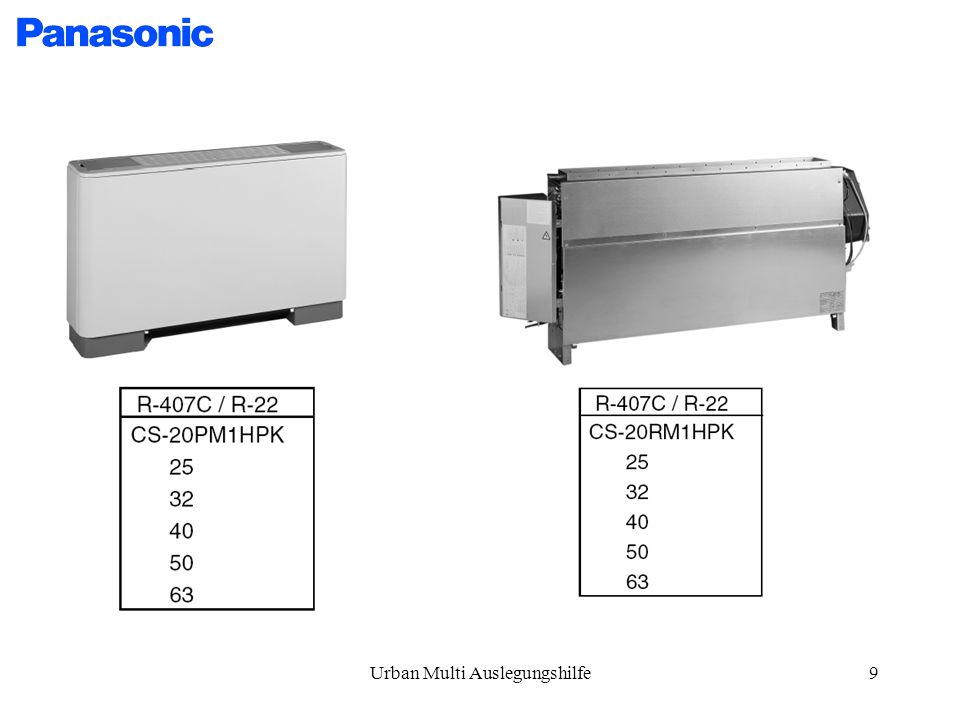

9 9

10 10

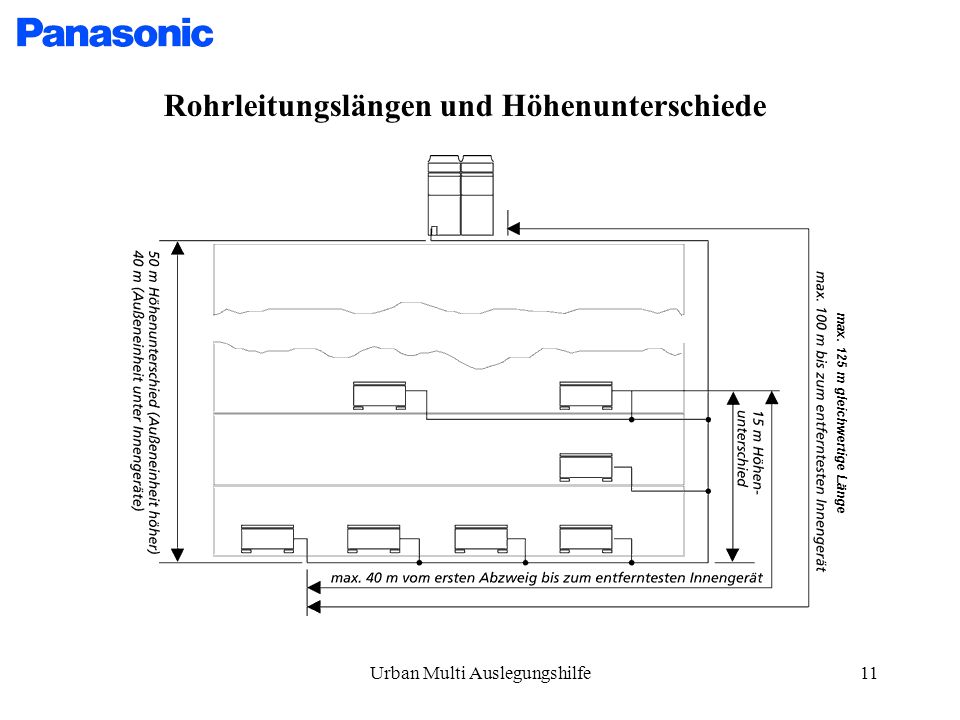

11 Urban Multi Auslegungshilfe11 Rohrleitungslängen und Höhenunterschiede max. 125 m gleichwertige Länge

12 Urban Multi Auslegungshilfe12 Betriebsgrenzwerte Bei gleichzeitigem Heizen und Kühlen (ME1R) gilt: Obergrenze der Außentemperatur: 15,5 °C FK 17,0 °C TK Untergrenze der Außentemperatur: -5,5 °C FK -5,0 °C TK Innentemperatur wie in der Abbildung

13 Urban Multi Auslegungshilfe13 Typenschlüssel der Außengeräte 18 : 18 HP

14 Urban Multi Auslegungshilfe14

15 Urban Multi Auslegungshilfe15 Technische Daten MX1R MX1R

16 Urban Multi Auslegungshilfe16 MX1R Umschalten zwischen Heiz- und Kühlbetrieb H/K-Wahlschalter Geräte-Fernbedienung Wenn der H/K-Schalter im Außengerät auf OUT/D UNIT steht, gilt dies für alle angeschlossenen Außengeräte gemeinsam. Wenn der H/K-Schalter im Außengerät auf IN/D UNIT (Werkseinstellung) steht, erfolgt die Umschaltung mit Hilfe der Fernbedienung des Master-Innengeräts. Die Einstellung gilt für alle angeschlossenen Innengeräte.

17 Urban Multi Auslegungshilfe17

18 Urban Multi Auslegungshilfe18 MA1R Technische Daten MA1R

19 Urban Multi Auslegungshilfe19 MA1R

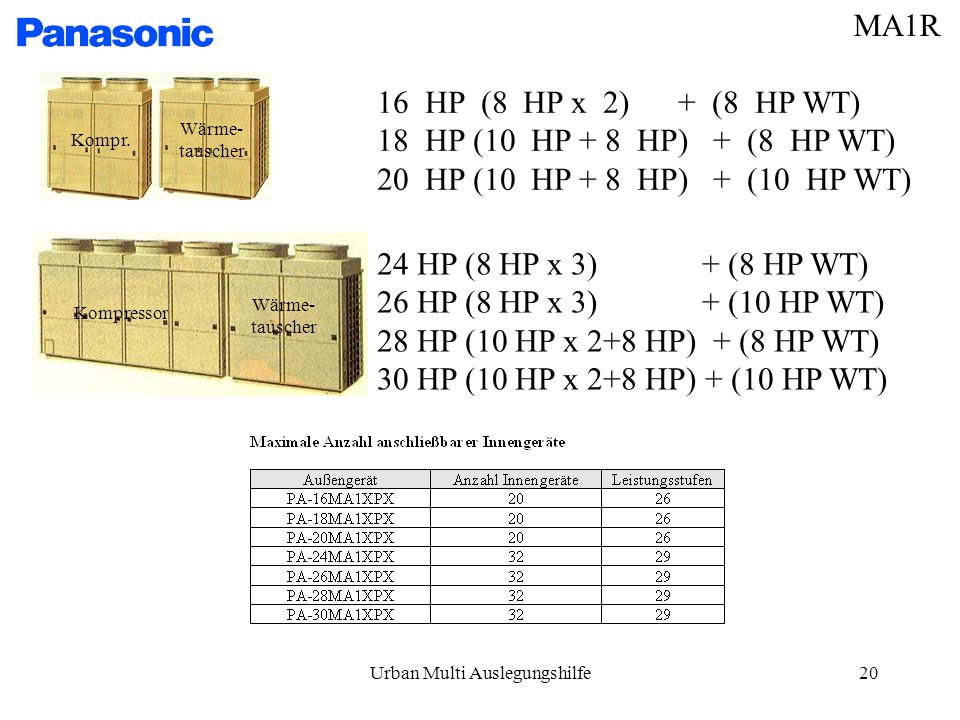

20 Urban Multi Auslegungshilfe20 16 HP (8 HP x 2) + (8 HP WT) 18 HP (10 HP + 8 HP) + (8 HP WT) 20 HP (10 HP + 8 HP) + (10 HP WT) 24 HP (8 HP x 3) + (8 HP WT) 26 HP (8 HP x 3) + (10 HP WT) 28 HP (10 HP x 2+8 HP) + (8 HP WT) 30 HP (10 HP x 2+8 HP) + (10 HP WT) Wärme- tauscher Wärme- tauscher Kompr. Kompressor MA1R

21 Urban Multi Auslegungshilfe21

22 Urban Multi Auslegungshilfe22 ME1R Technische Daten ME1R

23 Urban Multi Auslegungshilfe23 ME1R

24 Urban Multi Auslegungshilfe24 ME1R

25 Urban Multi Auslegungshilfe25 ME1R

26 Urban Multi Auslegungshilfe26 ME1R Anschlußmöglichkeiten Innengeräte - WRG-Boxen

27 Urban Multi Auslegungshilfe27

28 Urban Multi Auslegungshilfe28

29 Urban Multi Auslegungshilfe29

30 Urban Multi Auslegungshilfe30

31 Urban Multi Auslegungshilfe31

32 Urban Multi Auslegungshilfe32

33 Urban Multi Auslegungshilfe33

34 Urban Multi Auslegungshilfe34 (32,5 + 31,7) /10 x 2,5= 0,2 31,7 + 0,2 = 31,9

35 Urban Multi Auslegungshilfe35

36 Urban Multi Auslegungshilfe36 0,96 0,93

37 Urban Multi Auslegungshilfe37

38 Urban Multi Auslegungshilfe38 Schalt-/Statustafel *Ein/Aus von max. 16 Gruppen (= 128 Geräte) oder Ein/Aus von 16 Geräten einzeln * Max. 8 Stück (128 Gruppen oder 128 Geräte) Zentrale Bedien- station CZ-01ESM11P Schalt-/Statustafel CZ-01ANA11P Timer CZ-01ESW11P Individuelle Regelung der Innengeräte * Max. 64 Gruppen * Max. 2 Stück (128 Gruppen) * Störmeldungen Timer * Wochenregelung für max. 128 Geräte * Kombinierbar mit CZ-ESM 8 versch. Wochenprogrammschaltungen * Datensicherung bis zu 48 Stunden * Max. 1 Stück

39 Urban Multi Auslegungshilfe39 UM net Kabel-FB CZ-01RT11P IR-FB CZ-01/02RW Einfache Kabel-FB CZ-02/03RE11P UM1 (4W-K) LM1 (2W-K) TM1 (Decke) KM1 (Wand) FM1 (Kanal) P/RM1 (Truhe) EM1 (Kanal) NM1 (S Kanal) DM1 (1W-K) Verfügbar für alle Gerätemodelle Empfänger für Montage am Gerät Getrennter Empfänger Nicht verfügbar Verfügbar

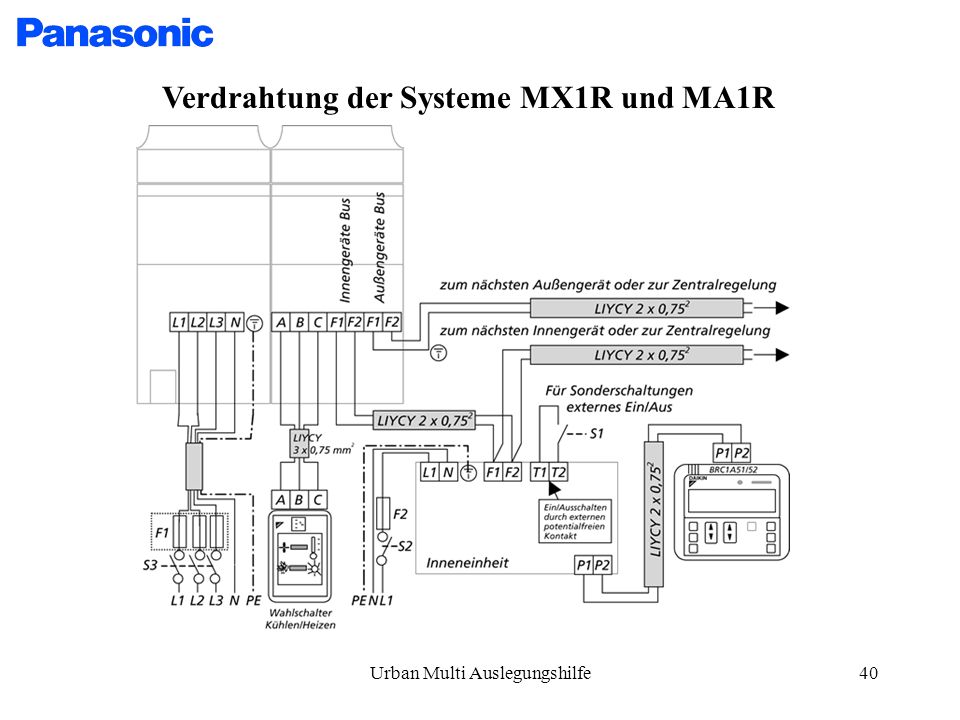

40 Urban Multi Auslegungshilfe40 Verdrahtung der Systeme MX1R und MA1R

41 Urban Multi Auslegungshilfe41 Verdrahtung von ME1R

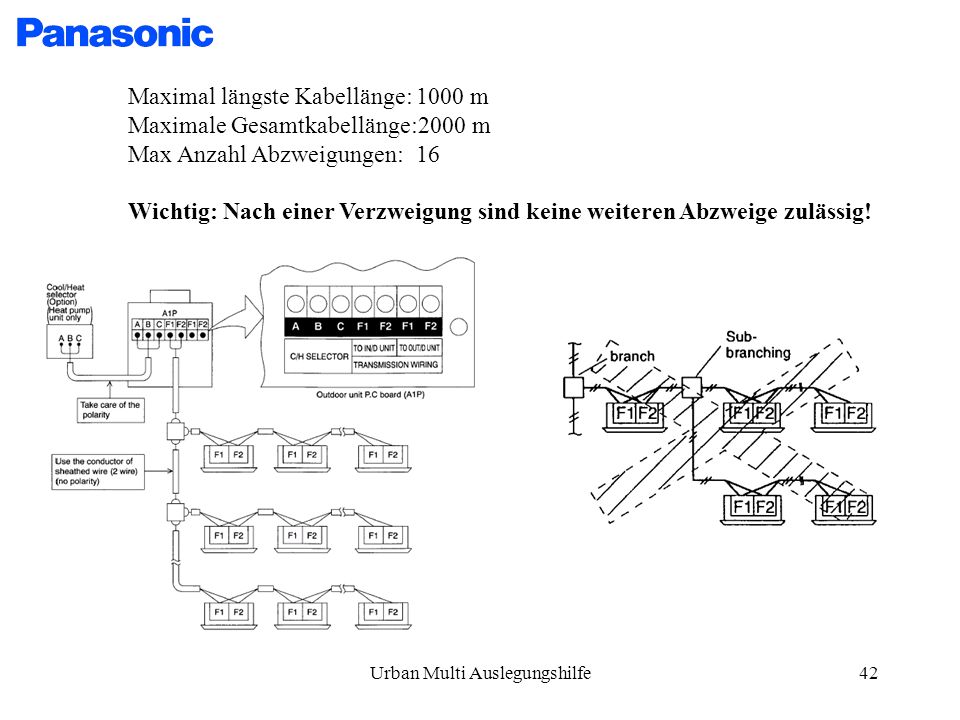

42 Urban Multi Auslegungshilfe42 Maximal längste Kabellänge:1000 m Maximale Gesamtkabellänge:2000 m Max Anzahl Abzweigungen:16 Wichtig: Nach einer Verzweigung sind keine weiteren Abzweige zulässig!

43 Urban Multi Auslegungshilfe43 Gruppenschaltung*

44 Urban Multi Auslegungshilfe44 Umschalten zwischen Kühlen und Heizen Umschaltung durch Innengerät Umschaltung durch Wahlschalter

45 Urban Multi Auslegungshilfe45 1. Gruppe von Innengeräten (1) 1 Innengerät ohne Fernbedienung (2)1 oder 2 Innengeräte, gesteuert von 1 oder 2 Fernbedienungen (3) Max. 16 Innengeräte, gesteuert von 1 oder 2 Fernbedienungen Max. 16 Geräte

46 Urban Multi Auslegungshilfe46 2. Zonenregelung Zonenregelung durch zentrale Bedienstation: Eine Zone besteht aus einer oder mehreren Gruppen. Zentrale Bedienstation Zone 1Zone 2Zone 3 Zone 4 Zone 5 Hinweis 1 Hinweis 1: Single-Split-Innengerät mit Interface

47 Urban Multi Auslegungshilfe47 3. Verdrahtung Wahlschalter K/H F1 F2 A B C Out - Out F1 F2 In - Out FB P2P1 F1 F2 In - Out FB P2P1 F1 F2 In - Out FB P2P1 P2P1 P2P1 Haupt-AGNeben-AG Wahlschalter K/H F1 F2 A B C In - InOut - Out F1 F2 In - Out FB P2P1 F1 F2 In - Out FB F2P1 F1 F2 In - Out FB P2P1 P2P1 P2P1 F2F1 Haupt-AGNeben-AG Innengerät Fernbedienung Drehstrom Einphasig ACB Busverdrahtung: zweiadrig ungepolt Max. Anzahl anschließbarer Außengeräte: 10 Verdrahtung über Anschluss- klemmen Zentrale Regler angeschlossen an OUT / OUT D Zentrale Bedienstation

48 Urban Multi Auslegungshilfe48 Große Bedeutung der Installation Analyse großer Anlagen über die letzten 10 Jahre
