1 pit - ALPI Caneco NS 5.4

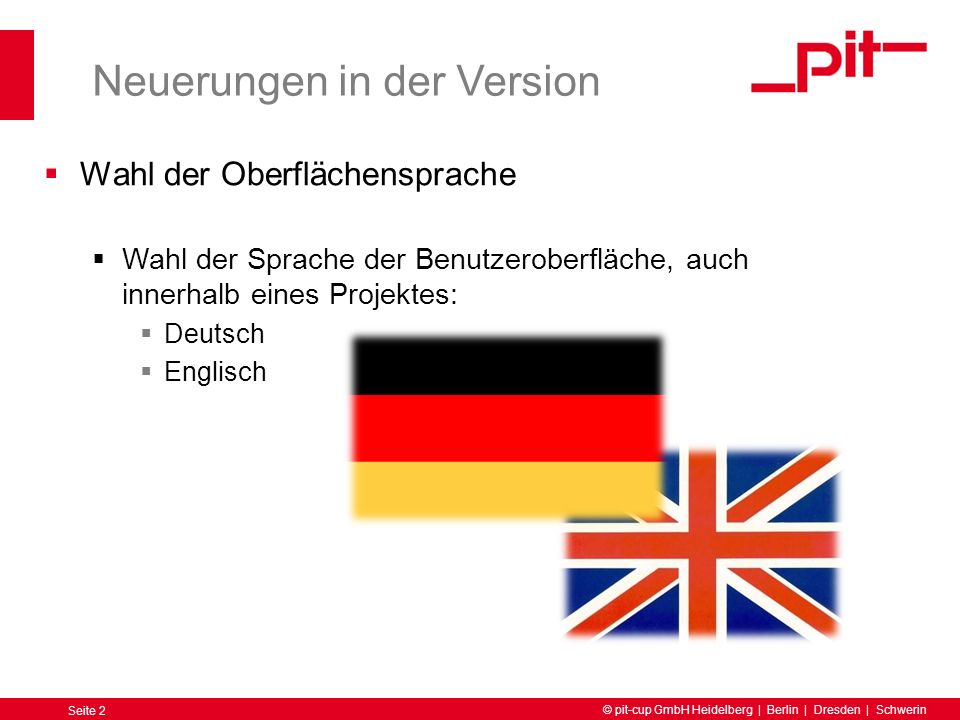

2 Neuerungen in der Version
Wahl der Oberflächensprache Wahl der Sprache der Benutzeroberfläche, auch innerhalb eines Projektes: Deutsch Englisch

3 Neuerungen in der Version
Einbindung der brasilianischen Norm NBR 5410 Berechnungen und Diagramme für die Niederspannungsnetze in Übereinstimmung mit der brasilianischen Norm NBR 5410 14 andere internationale Normen, sowie der Marine Standard stehen ebenfalls zur Verfügung Die bekannten 8 Drucksprachen wurden durch die portugiesische Sprache erweitert

4 Neuerungen in der Version
Aktualisierung der Hersteller-Kataloge ABB 2011: Aktualisierung und Erweiterung

5 Neuerungen in der Version
Stromquellen Bis zu 6 identische Quellen parallel Davon können min. und max. Anzahlen zur Einspeisung definiert werden. (Der Rest gilt als Reserve bei Verlust einer der aktiven Einspeisungen) Hierfür stehen weitere Beschriftungen zur Verfügung

6 Neuerungen in der Version
Stromquellen Berechnung des separaten Potentialausgleichs zwischen Einspeisung und NSHV Wert des Erdungswiederstands an der Einspeisung bei TT Netzen

7 Neuerungen in der Version
Stromquellen Tatsächlich von der Einspeisung gelieferte Leistung in % zur Nennleistung (Drosseln der Einspeiseleistung) Leitungen und Schutzorgane werden gemäß dieser Vorgabe berechnet Abschaltbare Kriterien Überlast Spannungsfall Kurzschluss für Bestandsaufnahmen

8 Neuerungen in der Version
Stromquellenergebnisse Ergebnisse sofort sichtbar

9 Neuerungen in der Version
Erstellung eines Teilprojektes ab einem definierten Übergabepunkt des Hauptprojektes Bestehendes Projekt Übergabe Neues Projekt

10 Neuerungen in der Version
Verteiler Für USV Anlagen wird die Kurzschlussfestigkeit der Verbraucher berücksichtigt

11 Neuerungen in der Version
Verteiler / Stromkreise Abschaltbare Kriterien Überlast  Dimensionierung nicht nach Überlast (somit kleinere Querschnitte) Spannungsfall  Spannungsfall wird nicht berücksichtigt Elektrischer Schlag  Abschaltzeiten nach Norm werden nicht zwingend eingehalten (400ms / 5000ms) Kurzschluss  Keine Betrachtung der Kurzschlussverhältnisse

12 Neuerungen in der Version
Verteiler / Schienenverteiler Für die Querschnittsberechnung von Kabel und Schienen werden die Oberwellenanteile als Minderungsfaktoren kalkuliert und berücksichtigt

13 Neuerungen in der Version
NS/NS Trafo Es ist möglich USV Anlagen an NS/NS Trafos anzuschließen und zu berechnen USV Anlagen mit Bypass und Primärschutz

14 Neuerungen in der Version
Verbessertes Handling Übersichtliche Eingabe auf einem Blick (Zusatzdaten) Herstellerdaten Schutzorganeinstellungen Berechnungskriterien Mindestquerschnitte …

15 Neuerungen in der Version
Verbessertes Handling Bei der Wahl von Schutzgeräten wird direkt im Auswahlfenster auf vorhandene Selektivität hingewiesen

16 Neuerungen in der Version
Verbessertes Handling Über eine farbliche Kennzeichnung wird dargestellt, welche Schutzorgane alle notwendigen Kriterien erfüllen, um eine Normgerechte Projektierung zu erreichen

17 Neuerungen in der Version
Motorabgang mit Frequenzumrichter Berechnung des Motors nach dem Frequenzumrichter Überlasteinstellungen des FU´s = Schutz der Motoren Vorgabe der Spannungsfälle am FU

18 Neuerungen in der Version
Ultraschnelle Sicherungen UR Zwei UR-Sicherungstypen: aR und gR Anwendungsbereich: Schutz von Halbleiterelementen aR gewährleistet nur den KS-Schutz wie die aM-Sicherung (Teilbereich). Sie muss ggf. durch einen angemessenen Überlastschutz erweitert werden.

19 Neuerungen in der Version
Ultraschnelle Sicherungen UR Zwei UR-Sicherungstypen: aR und gR Anwendungsbereich: Schutz von Halbleiterelementen gR gewährleistet den KS- und Überlastschutz wie die gG-Sicherung. Sie ist geeignet für den Schutz der Leitung und des Verbrauchers

20 Neuerungen in der Version
Leistungsbilanz Automatische Optimierung der Untersammelschienen gemäß der mittleren Betriebsströme gemäß der am stärksten belasteten Phase

21 Neuerungen in der Version
Stromkreisarten Favoritenfunktion: Über die Stromkreisartenorganisation können neue Stromkreise komfortabel angelegt und als Favoriten deklariert werden.

22 Neuerungen in der Version
Herstellerdaten Einsicht in die Herstellerkataloge an zentraler Stelle Suchfunktion direkt in den Herstellerkatalogen Schnelle Suche nach bestimmen Schutzorgantypen

23 Neuerungen in der Version
Voreinstellungen Neue Dateiablagestruktur: Verzeichnisse für Projektdateien, Vorgabeblätter, Standard-Schemata usw. frei wählbar Logos und Stempel, Stromlaufplan-Blöcke und Benutzerdokumente in frei wählbaren Ordnerstrukturen ablegbar

24 Neuerungen in der Version
Berechnungsoptionen Registerkarte Kabel Berechnung des minimal benötigten PE-Leiter Querschnitts nach zwei Methoden: Nach Herstellerdaten Nach Berechnung  Berechnung für Auslösezeiten unter 5 Sekunden
