1 Willkommen zur EHRLE CarWash Präsentation SB-Autowaschanlagen vom Profi für Profi

2 1. Vorbereitung Untergrund für CarWash Waschplatten und Technik Container
Alle Medien: Wasser Elektrizität Öl oder Gas Abwasser und Frostschutz- Kreislaufsystem werden im Tiefbau verlegt

3 1. Vorbereitung Untergrund für CarWash Waschplatten und Technik-Container
Das 8-10 cm dicke Splittbett wird nach der Abnahme der Tiefbauarbeiten eingebracht Das Splittplanum wird mittel Laser abgezogen Diese Arbeiten sind einen Tag vor der Fertigteil Anlieferung durchzuführen

4 1. Vorbereitung Untergrund für CarWash Waschplatten und Technik-Container
Mittels Laser wird das Splittplanum exakt auf Höhe kontrolliert Kleine Unebenheiten können somit vor Montagebeginn festgestellt und behoben werden Somit steht einem reibungslosen Ablauf nichts mehr im Wege

5 1. Vorbereitung Untergrund für CarWash Waschplatten und Technik-Container
Die Steuerleitungen werden durch Leerrohre unterhalb des Technik-Containers positions-genau verlegt Die Abwasser- und WAB Leerrohre werden ebenfalls positionsgenau verlegt und außerhalb des Waschplatzes angeschlossen

6 1. Vorbereitung Untergrund für CarWash Waschplatten und Technik-Container
Die Medienzuleitungen: Elektrizität Gas oder Öl sowie Wasser kommen ebenfalls positionsgerecht durch das Splittbett von unten

7 1. Vorbereitung Untergrund für CarWash Waschplatten und Technik-Container
Die Leerrohre für die Steuerleitungen der Safe Säulen werden ebenfalls positionsgerecht eingebaut

8 2. Vorbereitung Mobilkran
7.00 Uhr Der Mobilkran bereitet sich für die beginnenden Arbeiten vor 100 to Mobilkran für Waschplatten (17to) 200 to Mobilkran für Technik-Container (32to)

9 2. Vorbereitung Mobilkran
8.00 Uhr Der Mobilkran 200to ist in Arbeitsposition Die Ankunft der LKW wird erwartet

10 3. Anlieferung CarWash Technik-Container mit LKW-Tieflader
8.10 Uhr Der 1. LKW mit dem CarWash Technik- Container erreicht die Baustelle

11 3. Anlieferung CarWash Technik-Container mit LKW-Tieflader
Der LKW fährt in Abladeposition im Schwenkbereich des Mobilkrans

12 3. Anlieferung CarWash Technik-Container mit LKW-Tieflader
8.30 Uhr Der LKW ist in Position Die Transport-Sicherung des Technik-Containers wird entfernt Die 4 Kranaufnahme-ösen werden am Technik-Container angebracht

13 3. Anlieferung CarWash Technik-Container mit LKW-Tieflader
8.45 Uhr Das Seilgehänge ist in den Technik-Container eingehängt Der Mobilkran geht auf Zug

14 3. Anlieferung CarWash Technik-Container mit LKW-Tieflader
Der CarWash Technik-Container wird vom LKW-Tieflader abgehoben Im Technik-Container befinden sich bereits die Techniker, die später den exakten Absetzpunkt bestimmen Der Container ist zum Versetzen bereit

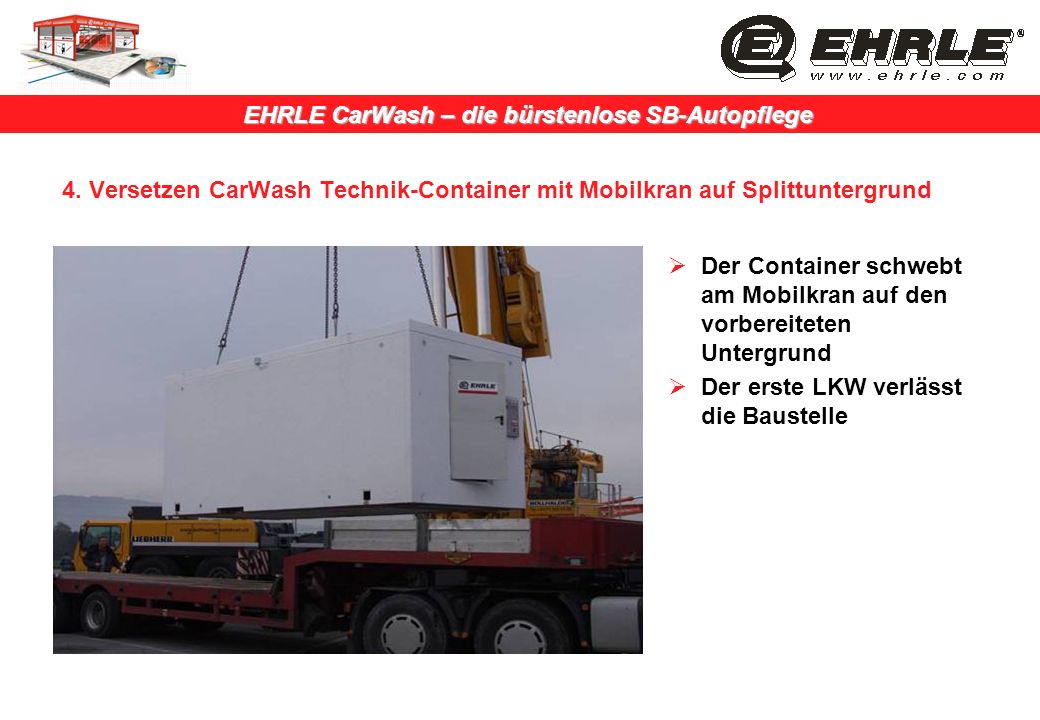

15 4. Versetzen CarWash Technik-Container mit Mobilkran auf Splittuntergrund
Der Container schwebt am Mobilkran auf den vorbereiteten Untergrund Der erste LKW verlässt die Baustelle

16 4. Versetzen CarWash Technik-Container mit Mobilkran auf Splittuntergrund
Der CarWash Technik-Container wird über der Absetzstelle positioniert Der Mobilkran bekommt exakte Anweisungen vom Versetzmeister

17 4. Versetzen CarWash Technik-Container mit Mobilkran auf Splittuntergrund
Der CarWash Technik-Container wird einer letzten Kontrolle unterzogen

18 4. Versetzen CarWash Technik Container mit Mobilkran auf Splittuntergrund
Schwebt der CarWash Technik-Container exakt über den Medienzuführungen wird er langsam abgesenkt Das Schnurgerüst garantiert eine exakte Positionierung des CarWash Technik-Containers

19 4. Versetzen CarWash Technik-Container mit Mobilkran auf Splittuntergrund
9.00 Uhr Der CarWash Technik-Container sitzt positionsgenau Die Zugseile des Mobilkrans sind entspannt und werden abgehängt

20 5. Anlieferung CarWash Fertigteilwaschplatten mit LKW-Tieflader und Schrägbock
9.15 Uhr Der zweite und alle folgenden Lkws erreichen die Baustelle Auf der Oberseite der Fertigteilwaschplatte ist der Wassereinlauf zusehen Nach dem Verlegen wird der Ablauf mittels eines Gitter-Rosts abgedeckt

21 5. Anlieferung CarWash Fertigteilwaschplatten mit LKW-Tieflader und Schrägbock
Die Unterseite der Fertigteilwaschplatte ist mit einer 8cm starken PS-Isolierung versehen Die Transport-Sicherung wird vom Schrägbock entfernt Der Mobilkran positioniert sich an der Waschplatte

22 5. Anlieferung CarWash Fertigteilwaschplatten mit LKW-Tieflader und Schrägbock
Die Kranösen werden in die Fertigteil-waschplatte eingeschraubt Das Seilgehänge wird in die Kranösen eingehängt Die Heizrohre der Fußbodenheizung werden entsichert

23 5. Anlieferung CarWash Fertigteilwaschplatten mit LKW-Tieflader und Schrägbock
Der Mobilkran geht auf Zug und hebt die Fertigteilwaschplatte vom Schrägbock des Lkws ab Der LKW setzt seine weitere Fahrt fort

24 5. Anlieferung CarWash Fertigteilwaschplatten mit LKW-Tieflader und Schrägbock
Die Fertigteilwasch-platte wird zwischengelagert Auf der unteren Seite der Fertigteilwasch-platte werden zwei weitere Kranösen eingeschraubt Somit kann die Fertigteilwaschplatte horizontal schwebend verlegt werden

25 6. Versetzen CarWash Fertigteilwaschplatten mit Mobilkran auf Splittuntergrund
9.30 Uhr Die erste Fertigteil-waschplatte wird an das Schnurgerüst herangeführt

26 6. Versetzen CarWash Fertigteilwaschplatten mit Mobilkran auf Splittuntergrund
Die Fertigteilwasch-platte wird abgesetzt Der erste Waschplatz ist bereits fertig

27 6. Versetzen CarWash Fertigteilwaschplatten mit Mobilkran auf Splittuntergrund
10.00 Uhr Die zweite Fertigteil-waschplatte wird herangeführt

28 6. Versetzen CarWash Fertigteilwaschplatten mit Mobilkran auf Splittuntergrund
Die Fertigteilwasch-platte wird am Schnurgerüst ausge-richet Abstandslehren gewährleisten den richtigen Verlegeabstand Vorne mittig ist das Ablaufrohr KG 100 für das Waschabwasser zu sehen

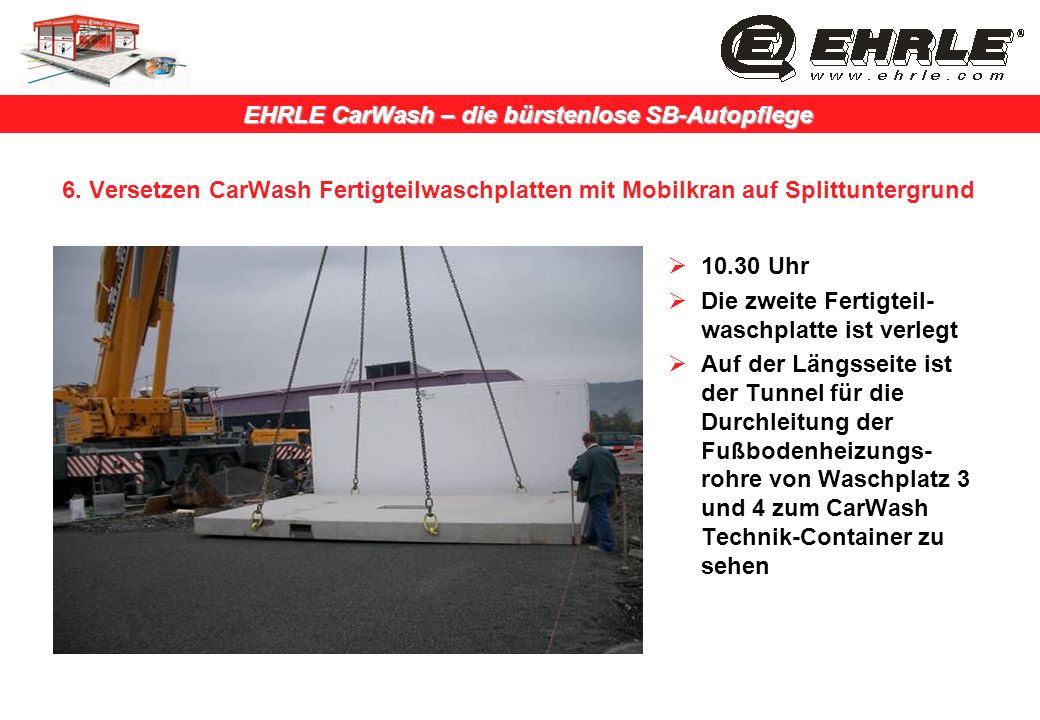

29 6. Versetzen CarWash Fertigteilwaschplatten mit Mobilkran auf Splittuntergrund
10.30 Uhr Die zweite Fertigteil-waschplatte ist verlegt Auf der Längsseite ist der Tunnel für die Durchleitung der Fußbodenheizungs-rohre von Waschplatz 3 und 4 zum CarWash Technik-Container zu sehen

30 6. Versetzen CarWash Fertigteilwaschplatten mit Mobilkran auf Splittuntergrund
11.00 Uhr Die dritte Fertigteil-waschplatte wird in Position gebracht

31 6. Versetzen CarWash Fertigteilwaschplatten mit Mobilkran auf Splittuntergrund
Die Ausrichtung erfolgt ebenfalls am Schnurgerüst Die Anschluss-Leitungen der Fußbodenheizungs-rohre werden zunächst auf die Waschplatte gelegt

32 6. Versetzen CarWash Fertigteilwaschplatten mit Mobilkran auf Splittuntergrund
Durch Abstands-Lehren wird ebenfalls eine passgenaue Position der Fertigteil-waschplatte gewährleistet Der Mobilkran macht sich nun für die 4. und letzte Fertigteil-waschplatte bereit

33 6. Versetzen CarWash Fertigteilwaschplatten mit Mobilkran auf Splittuntergrund
Die 4. Fertigteil-waschplatte wird an den Absetzort herangeführt Die Anschluss-Leitungen der Fußbodenheizungs-rohre werden bereits für die Durchführung durch die anderen Fertigteilwaschplatten vorbereitet

34 6. Versetzen CarWash Fertigteilwaschplatten mit Mobilkran auf Splittuntergrund
Die Fußboden-heizungsanschluss-rohre werden sorgfältig durch die 3. Wasch-platte geführt

35 6. Versetzen CarWash Fertigteilwaschplatten mit Mobilkran auf Splittuntergrund
Langsam wird die 4. Fertigteilwaschplatte an die 3. herangeführt Diese Arbeiten werden persönlich vom Verlegemeister durchgeführt Durch genaue Angaben zum Mobilkran wird die Fertigteilwaschplatte millimetergenau verlegt

36 6. Versetzen CarWash Fertigteilwaschplatten mit Mobilkran auf Splittuntergrund
12.00 Uhr Nun ist es geschafft Alle Fertigteilwasch-platten sind verlegt

37 7. Versetzen CarWash Fertigteilseitenriegel mit Mobilkran auf Splittuntergrund
12.30 Uhr Der Seitenriegel der Waschplatte herangeführt Mit Abstandslehren werden 2 cm Verlegeabstand eingehalten

38 7. Versetzen CarWash Fertigteilseitenriegel mit Mobilkran auf Splittuntergrund
12.30 Uhr Der Seitenriegel der 1. Waschplatte wird herangeführt Auf der Stirnseite ist das Ablaufrohr für den Ablauf des Frost-Schmutzwasser von den Lanzenköchern zu sehen

39 7. Versetzen CarWash Fertigteilseitenriegel mit Mobilkran auf Splittuntergrund
Der Seitenriegel wird am Schnurgerüst ausgerichtet Der Mobilkran setzt die Last punktgenau ab

40 7. Versetzen CarWash Fertigteilseitenriegel mit Mobilkran auf Splittuntergrund
Das Krangehänge wird aus den Ösen entfernt Neben dem Frostschutzablauf der Lanzenköcher (graues Rohr) ist der Anschluss der Regenwasserablaufs (rotes KG-Rohr) des späteren Stahlbau zu sehen

41 7. Versetzen CarWash Fertigteilseitenriegel mit Mobilkran auf Splittuntergrund
Der 2. Seitenriegel der ersten Fertig-teilwaschplatte wird durch den Mobilkran herangeführt

42 7. Versetzen CarWash Fertigteilseitenriegel mit Mobilkran auf Splittuntergrund
Der Seitenriegel wird zwischen der ersten Waschplatte und dem CarWash Fertigteil-Container verlegt Dabei wird ein vertikaler Abstand von 2 cm eingehalten Dieser Abstand dient als unsichtbare Dehnfuge zwischen den Waschplatten und Technik-Container

43 7. Versetzen CarWash Fertigteilseitenriegel mit Mobilkran auf Splittuntergrund
Der nächste Seitenriegel für den 2. Waschplatz wird herangeführt Auf der Längsseite ist eine Ausklinkung für die Durchführung der Fußbodenheiz-ungsrohre zu sehen

44 7. Versetzen CarWash Fertigteilseitenriegel mit Mobilkran auf Splittuntergrund
Der Seitenriegel wird passgenau abgesetzt

45 7. Versetzen CarWash Fertigteilseitenriegel mit Mobilkran auf Splittuntergrund
Vom Verlegemeister werden nochmals alle Fertigteile auf Maß-haltigkeit und passgenauen Sitz überprüft

46 7. Versetzen CarWash Fertigteilseitenriegel mit Mobilkran auf Splittuntergrund
Nun werden die großen Mittenriegel zwischen die weiteren Fertigteil-waschplatten verlegt Der Verlegemeister prüft noch einmal die Fußbodenheizungs-rohre, damit keine Beschädigungen auftreten

47 7. Versetzen CarWash Fertigteilseitenriegel mit Mobilkran auf Splittuntergrund
Bevor der Mobilkran die komplette Zugkraft von den Zwischenriegeln nimmt, werden die Fertigteile perfekt in Position gebracht Mittig im Bild sieht man bereits die Befestigungskonsolen der SafeSäulen

48 7. Versetzen CarWash Fertigteilseitenriegel mit Mobilkran auf Splittuntergrund
Die großen Seitenriegel der Freiwaschplätze werden in Position gebracht und abgesenkt Dabei wird ebenfalls ein Verlegeabstand von 2cm zwischen den Fertigteilen eingehalten

49 7. Versetzen CarWash Fertigteilseitenriegel mit Mobilkran auf Splittuntergrund
Nun fehlen noch ein paar wenige Kranhübe, bis die Waschplatte fertig gestellt ist Langsam nimmt die CarWash Anlage ihre Formen an

50 7. Versetzen CarWash Fertigteilseitenriegel mit Mobilkran auf Splittuntergrund
Weitere Zwischenriegel werden herangeführt und passgenau versetzt

51 7. Versetzen CarWash Fertigteilseitenriegel mit Mobilkran auf Splittuntergrund
Ein weiterer großer Seitenriegel wird zwischen die Waschplätze 3 und 4 verlegt

52 7. Versetzen CarWash Fertigteilseitenriegel mit Mobilkran auf Splittuntergrund
Der vorletzte Seitenriegel wird herangeführt und versetzt

53 7. Versetzen CarWash Fertigteilseitenriegel mit Mobilkran auf Splittuntergrund
15.00 Uhr Endlich oder schon sind die Betonfertigteile verlegt Der Mobilkranwagen bereitet sich bereits für den letzten Absetzvorgang vor

54 8. PEX-Fußbodenheizungsrohre in CarWash Technik-Container verlegen
Die Anschluss-Leitungen der Fuß-bodenheizungsrohre werden sorgfältig in den CarWash Technik-Container eingeführt Der Techniker wirft nochmals einen prüfenden Blick auf die Rohre

55 8. PEX-Fußbodenheizungsrohre in CarWash Technik-Container verlegen
Die Anschluss-Leitungen der Fußbodenheizung des Waschplatzes 3 werden durch den Waschplatz 2 durchgeführt und in den Technik-Container gelegt

56 8. PEX-Fußbodenheizungsrohre in CarWash Technik-Container verlegen
Die Anschluss-Leitungen der Fußbodenheizung des Waschplatzes 4 werden durch Waschplatz 3 und 2 durchgeführt und in den Technik-Container gelegt

57 8. PEX-Fußbodenheizungsrohre in CarWash Technik-Container verlegen
Für unsere Kunden ist uns nicht zu Schade Perfektion bei der Verlegung der Fertigteile ist unser oberstes Gebot

58 8. PEX-Fußbodenheizungsrohre in CarWash Technik-Container verlegen
Hier ist Teamarbeit gefragt Die Anschluss-Leitungen der Fußbodenheizung des Waschplatzes 4 werden durch Waschplatz 3 und 2 durchgeführt und in den Technik-Container gelegt

59 9. Ansicht von CarWash Waschplatz nach Verlegung
15.00 Uhr So – nun ist es soweit Schon fertig ? Kommen da noch Fertigteile? Nein – alles fertig !!!

60 9. Ansicht von CarWash Waschplatz nach Verlegung
Ansicht auf die fertige CarWash Waschplatte mit allen Anschlüssen und Abläufen Wie viele Fertigteile, oder Gewicht haben wir heute verarbeitet ?

61 9. Ansicht von CarWash Waschplatz nach Verlegung
1 Technik-Container 32 to 4 Waschplatten mit je 17 to 7 Seitenriegel je 5 to Zusammen also: 11 Fertigteile 135 to Beton

62 10. Innenansicht CarWash Technik-Container
Ansicht der gesamten Komponenten Rechts: CarWash Technik-Racks Links: Wasseraufbereitung Mitte: Heizungsanlage

63 10. Innenansicht CarWash Technik-Container
Technik-Racks: Racks mit je 2 Hochdruckpumpen Leistung: 120 bar je Waschplatz

64 10. Innenansicht CarWash Technik-Container
Wasseraufbereitung: Wasserenthärtung x 200 m³ Umkehr-Osmose 300 l/h

65 10. Innenansicht CarWash Technik-Container
Technik-Racks: Racks mit je 2 Hochdruckpumpen Leistung: 120 bar je Waschplatz

66 10. Innenansicht CarWash Technik-Container
Wasseraufbereitung: Wasserenthärtung x 200 m³ Umkehr-Osmose 300 l/h

67 10. Innenansicht CarWash Technik-Container
Rohwasseranschluss Vorfilter mit Verteiler

68 10. Innenansicht CarWash Technik-Container
Wasserenthärtung x 200 m³

69 10. Innenansicht CarWash Technik-Container
Umkehr-Osmose 300 l/h Osmose Speisepumpe

70 10. Innenansicht CarWash Technik-Container
Umkehr-Osmose 300 l/h Druckrohre a 150 l/h

71 10. Innenansicht CarWash Technik-Container
Heizungsanlage Leistung: 105 kW Gasbrenner Heizungsverteiler 3 Kreise

72 10. Innenansicht CarWash Technik-Container
Heizungsverteiler 3 Kreise Versorgung von: 2 Wärmetauscher für Waschwasser 1 Wärmetauscher für Fußbodenheizung

73 10. Innenansicht CarWash Technik-Container
Gasgebläsebrenner Heizungssteuerung mit Konstantregelung

74 10. Innenansicht CarWash Technik-Container
Versorgung des Heizkreisverteiler Alle Leitungen sind in Edelstahl ausgeführt

75 10. Innenansicht CarWash Technik-Container
Doppelwandige Kaminanlage über Dach Ausdehnungsgefäß 50 ltr. für Heizungssytem

76 10. Innenansicht CarWash Technik-Container
Fußbodenheizung der Waschplatten Wärmetauscher zur Systemtrennung (Heizwasser / Glykol) Fußbodenheizkreis-verteiler mit Heizungsumwälzpumpe und Temperaturregelung Ausdehnungsgefäß 15 ltr für Fußbodenheizkreis-system

77 10. Innenansicht CarWash Technik-Container
Geld- oder Jetonwechsler von innen mit Servicetüre Sicher vor Vandalismus Bei der Entnahme der Tageseinnahmen sind Sie unbeobachtet im Technik-Container Not-Frostschutz Heizung 2 x 2 kW

78 10. Innenansicht CarWash Technik-Container
Geld-Jetonwechsler: Annahme: Münzgeld: 0,50 € / 1,-- € / oder 2,-- € Geldnoten: 5,-- € / 10,-- € / 20,-- € oder 50,-- € Ausgabe: Münzen Als Geldwechsler oder Jetonwechsler mit Kundenrabatt-System frei programmierbar Quittungsdrucker (Fiskal konform nach EU-Recht)

79 10. Innenansicht CarWash Technik-Container
Wärmetauscher 50/55 kW Heizungsumwälzpumpe Speisepumpe Boiler 70 ltr. als Vorlagebehälter

80 10. Innenansicht CarWash Technik-Container
Schaltschrank zur gesamten Steuerung der CarWash Anlage Mit SPS Option für GSM-Modem zur Fernüberwachung und Fehlerdiagnose

81 10. Innenansicht CarWash Technik-Container
Chemiebevorratung: Heißwachs 20 ltr Glanztrockner 20 ltr Waschprogramm Verteiler mit Edelstahlmagnetventilen Schwimmerbehälter zur direkten Beimischung von Waschchemikalien

82 10. Innenansicht CarWash Technik-Container
Micro-Pulverdosierer Kg Inhalt Vorrat: ca Fahrzeugwäschen

83 10. Innenansicht CarWash Technik-Container
Pumpenaggregate Hochdruckpumpe: Leistung: 11 l/min Druck: 30 – 120 bar Drehzahl: 900 U/min Druckregelventile Manometer Frostschutzkreislauf-pumpe mit Frostschutz-wasservorfilter

84 11. Außenansicht von CarWash Technik-Container
SafeSäule Mit Münzprüfer und CarWashCard Leser (Chipkartensystem) Beleuchtete Programm-Tasten Waschanleitung Große LED-Restwert-Anzeige Ausführung: Edelstahl Vandalismussicher mit 3 Punktverriegelung und PZ-Schließzylinder Eingebaute Winterheizung

85 11. Außenansicht von CarWash Indoor-Anlage im Kundenübergabezustand
CarWash Technik-Container Stahlbau feuerverzinkt mit Attika Leuchtwerbung: CarWash 1 – CarWash 2 Waschboxenabtrennung mit Wasch- und Pflege-Anleitung sowie Sicherheitshinweise CarWashCard Automat im Technik-Container

86 11. Außenansicht von CarWash Indoor-Anlage im Kundenübergabezustand
CarWash Technik-Container Stahlbau feuerverzinkt mit Attika Leuchtwerbung: CarWash 1 – CarWash 2 Waschboxenabtrennung mit Wasch- und Pflege-Anleitung sowie Sicherheitshinweise CarWashCard Automat im Technik-Container

87 11. Außenansicht von CarWash Indoor-Anlage im Kundenübergabezustand
Seitenansicht Waschboxenabtrennung mit Wasch- und Pflege-Anleitung sowie Sicherheitshinweise Platz für Werbung

88 10. Innenansicht CarWash Technik-Container

89 10. Innenansicht CarWash Technik-Container
