AINF - 1. Jahrgang Hardware flash-Speicher Gerhard Rosenberger

Präsentation zum Thema: "AINF - 1. Jahrgang Hardware flash-Speicher Gerhard Rosenberger"—  Präsentation transkript:

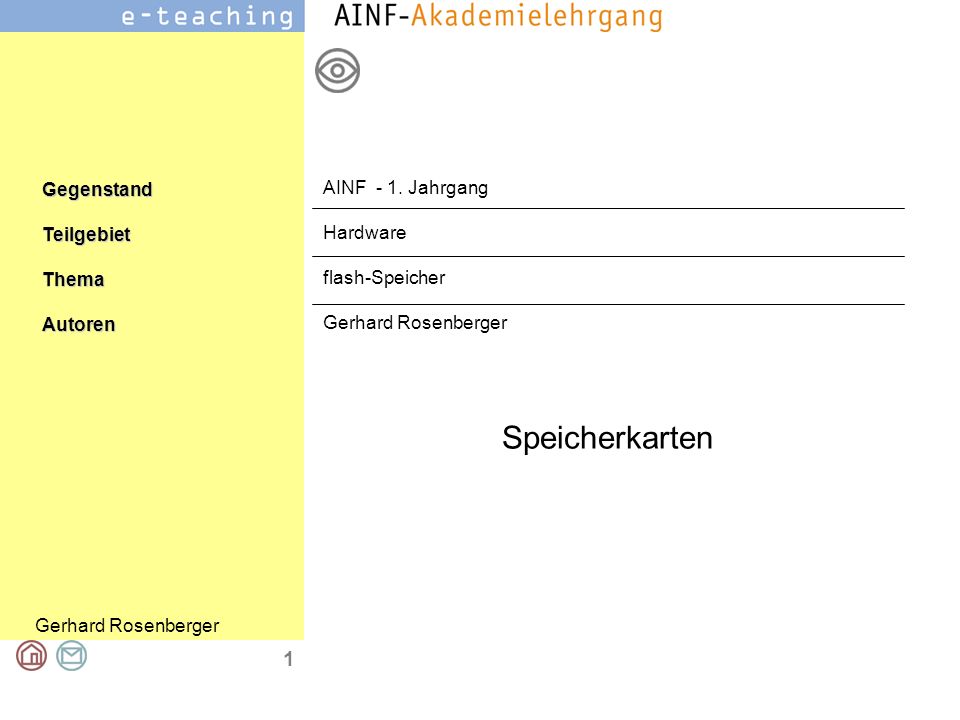

1 AINF - 1. Jahrgang Hardware flash-Speicher Gerhard Rosenberger
Speicherkarten

2 Hinweis zum Urheberrecht
Alle Bilder stammen aus wikipedia und unterliegen den dort angegebenen Rechten Der Text stammt ebenfalls aus wikipedia Quelle:

3 Übersicht Speicherkarte CompactFlash Smart Media Card Multimedia Card (MMC) Reduced Size MultiMedia Card) SD Memory Card Memorystick USB-Stick

4 Speicherkarte = Flash Card, Memory Card Speichert Daten wie Text, Bilder, Audio und Video für kleine, mobile oder bewegliche Geräte

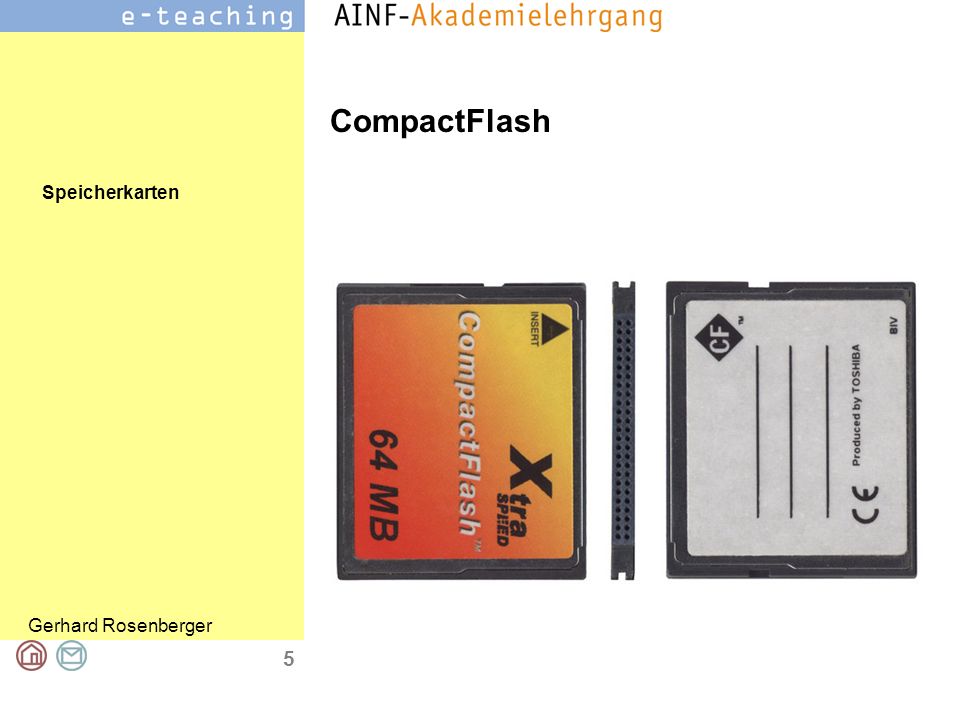

5 CompactFlash

6 CompactFlash = Schnittstellenstandard CF-Karten in Computern, digitalen Fotoapparaten und Personal Digital Assistants (PDA) Speichergrößen, zurzeit (2005) von 2 MB bis 8 GB Datenübertragungsgeschwindigkeit beträgt dabei 2,6 bis 9 MB/s CompactFlash 3.0 ist die neueste Spezifikation

7 Smart Media Card

8 Smart Media Card vorwiegend in digitalen Fotoapparaten 45 x 37 x 0,76  mm groß. Datenübertragungsgeschwindigkeit 0,8 MB/s. Speicherkapazität zwischen 2 MB und 128 MB.

9 Multimedia Card

10 Multimedia Card 24×32×1,4 mm 2 MB und 2 GB Datenübertragungsgeschwindigkeit ist dabei 2,5 MB/s Digitalkameras, MP3-Playern oder Handys Februar 2004 von der MMCA (Multimedia Card Association) neuer Standard, MMC 4.0, höhere Lese- und Schreibgeschwindigkeiten

11 RS-MMC (Reduced Size MultiMedia Card)

12 RS-MMC (Reduced Size MultiMedia Card)
Speicherkapazität: 1024 Mb =1 GB Verwendung z.B.: Siemens S65 Mobiltelefon

13 SD Memory Card

14 SD Memory Card Secure Digital Memory Card 32×24×2,1 mm Speicherkapazität von 8 MB, 16 MB, 32 MB, 64 MB, 128 MB, 256 MB, 512 MB oder 1 GB mit 2 GB Kapazität auf dem Markt und 4 GB bzw. 8 GB in der Entwicklung 3,6 MB/s lesen und 0,8 MB/s schreiben Highspeed-Karten bis zu 20 MB/s beim Schreiben

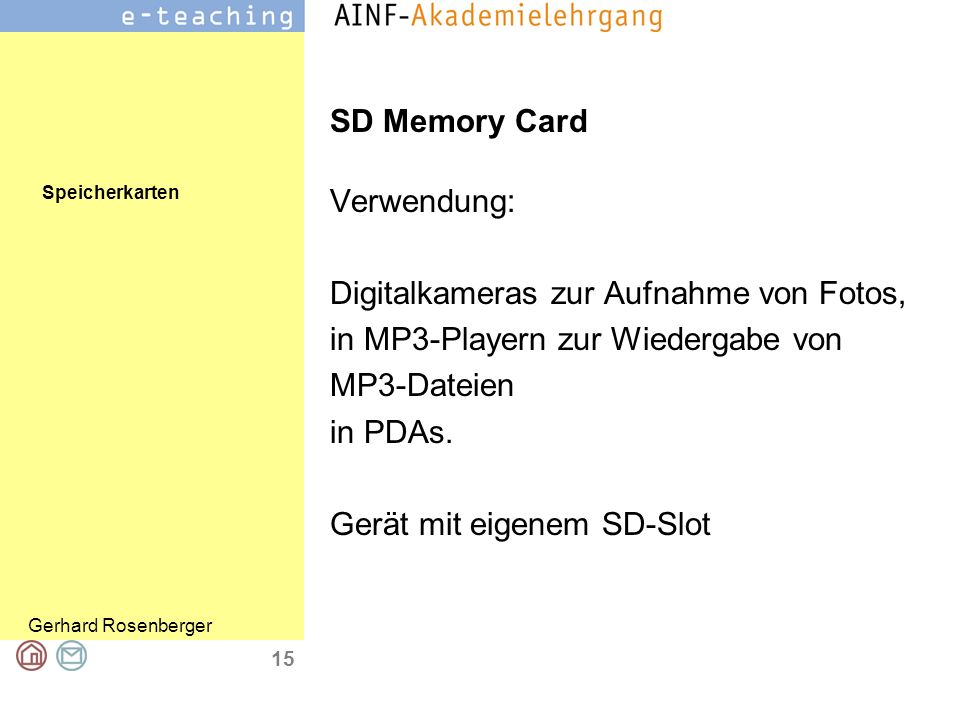

15 SD Memory Card Verwendung: Digitalkameras zur Aufnahme von Fotos, in MP3-Playern zur Wiedergabe von MP3-Dateien in PDAs. Gerät mit eigenem SD-Slot

16 Memorystick

17 Memorystick Standard von Sony MS (=Memory Stick) MSD (=Memory Stick DUO) für kleinere Geräte Suffix Pro oder HS (High Speed) Übertragungsgeschwindigkeit ist 2,5 MB/s (USB 1.1) Speicherkapazität von MB 50 x 21,45 x 2,8 mm

18 USB-Stick

19 USB-Stick ist Laufwerk und Speichermedium in einem bis zu 10 Jahre lang lesbar Windows ME, Windows 2000 und Windows XP ohne Treiberinstallation mit USB-Speicher-Sticks zusammenarbeiten Windows NT 4.0 können USB-Speicher-Sticks normalerweise nicht verwendet werden

20 USB-Stick USB-Speicher-Sticks für USB 1.1 Bus und schnelleren USB 2.0 Bus Speicherkapazitäten von 32 MiB bis 8 GiB (Stand April 2005) Sticks mit eingebauten MP3-Player, Diktiergerät, Radio oder Digitalkamera
