1 Über uns Boosten Sie die Performance Ihres bestehenden optischen Netzwerks um den Faktor 4 - mit einem adaptiven Vello Network Routing-System Oliver Rohner Enterprise Sales Manager CE Daxten GmbH

2 Visionen für ein optimales Netzwerk
Über uns Interconnected Routers mit fixer Optik vermindern die Performance und erhöhen die Netzwerkkosten Minimieren der Konversion auf höhere Layers durch die Integration von höheren Layer-Funktionen in den optischen Layer Hocheffiziente und direkte Netzwerk-Services über optische Channels oder Subchannels Direkte Switch- und Wartungsservices auf dem optischen Layer

3 AOSR – Optical Transport Routing
Signalquelle Edge Routers Höhere Layer Core Routers Optical Layer Access Spur DWDM Access Bestehende Routing-Lösung AOSR System DWDM Core Router-Portminimierung durch Routing über Subwellenlängen Erhöhte Routernähe bedeutet reduzierte Latency Reduzierte Router-per-Port-Bandbreite (Nx10 G) Geringere Kosten, deutlich gesenkter Energieverbrauch Transport Nodes Core Routers + Fixed WDM  Edge Routers + Optical Switching

4 AOSR – Multi Carrier-Übertragung für 40/100G
50/ 100GHz 50/ 100GHz Industry Standard 10G Vello System 40G 10G 40G (4 x 10G) Multi Carrier-Wellenlängen mit einer niedrigen Symbolrate (Schrittgeschwindigkeit) bieten eine besonders robuste Performance bei bestehenden 10G-Netzwerken. Active Carrier Stabilization (ACS) eliminiert Crossmodulationseffekte. Multi Level-Modulation unterstützt hohe Datenraten bei robuster 10G Schrittgeschwindigkeit Unterstützung aller Protokolle bei sehr niederiger Latency inherentem Non-Blocking vollständiger Protokolltransparenz Intelligentes optisches Verfahren ermöglicht einfachstes Provisioning. Hohe Kapazität, High Density 40/100G-Services für bestehende 10G-Netzwerke

5 AOSR – Adaptive Optical Service Routing
10GE GE Map- und Switch Services für OTN Frames OC192 FC OH Map- und Switch OTN Frames für optische Subchannels Adaptives optisches Verfahren ermöglicht optisches Subchannel-Routing 10GE OH OH OC192 10GE GE FC OH FC ITU Channel GE OH OH OC192 Analog zu OFDMA, Mapping-Services direkt zu Subchannels : - Minimimiert kostenintensive Layer-zu-Layer Konversionen - Ermöglicht Transparenz der Services - Ermöglicht modularen und skalierbaren Aufbau - Reduziert Dispersion und PMD (Phototonic Mixer Device)-Fehler - Emöglicht 352x352 (10G) or 3520x3520 (GE) optische Routing (C-Band) - Einfaches 4-fach Upgrade für Legacy-Netzwerke

6 CX16000 Adaptive Optical System-Lösungen
- 40G Kapazitäts-Boost für bestehende 10G Netzwerke - Carrier Ethernet Services - Wireless Backhaul Evolution von 2G/3G zu 4G/LTE - Latency Applikation - Transparency Applikation

7 Installiertes 10G DWDM auf 40G/Channel upgraden
10GE, OC-192 DCM 10 G Installiertes 10G Netzwerk 40G Overlay 10 G 10GE, OC-192 10 G CX16000 4 x 10GbE CX16000: 40G Overlay für bestehende optische 10G Infrastruktur Kompaktes Spektrum ermöglicht die Einspeisung von “Alien-Wellenlängen” und schützt angrenzende Channels Robuste und parallele optische Übertragung toleriert Dispersion bei Glasfaser Investitionsschutz: 40G-Boost bei bestehender Infrastruktur

8 Carrier Ethernet Services: Ethernet Private Line (EPL)
Wholesale Service Provider Remote Node 1 Unternehmen A Standort 1 Unternehmen A Standort 2 EPL1 Unternehmen B Standort 2 Unternehmen B Standort 1 EPL2 Head Office Carrier Ethernet Services über adaptives Transport- Netzwerk Remote Node 2 CX16000 EPL-konform mit MEF-9 Spezifikation Multiple EPLs pro Wellenlänge für effiziente Bandbreitennutzung VLAN-in-VLAN Technology: Erhält Kunden 802.1Q VLAN Standard

9 Erweitern Sie Ihr bestehendes Netzwerk für Wireless Backhaul
Router Hub 1 Headend GbE Edge QAMs Digital Video Headend VoD Adaptives optisches Netzwerk SONET/SDH und IP/Ethernet Transport CMTS DOCSIS 3.0 Hub n GbE Bestehendes adaptives optisches Netzwerk für Transport digitaler Videodaten und Internet -Zugriff

10 Beispiel für Bankentransaktionen
Latency Faktoren für Latency bei optischen Netzwerken Übertragungsverzögerung (Transmission Delay) Verursacht durch Signalausbreitung bei optischen Medien Geschwindigkeit der Signalausbreitung in der Glasfaser (v) = Lichtgeschwindigkeit(c) ÷ Lichtbrechungsindex (n) des Faserkerns 300,000 m/S ÷ 1.48 ≈ 200,000 m/S Nicht beeinflussbar, da physikalisches Gesetz Knotenpunktverzögerung (Nodal Delay) Verursacht durch verzögerte Signalübertragung an Netzwerkknoten Beeinflussbar durch Glasfaser-Architektur, Übertragungs- und Detection-Technologie Farbstreuungsverzögerung (Dispersion Delay) Beeinflussbar durch Symbolrate, Glasfasertyp und Dispersionskompensation Beispiel für Bankentransaktionen Übertragungsstrecke für Roundtrip: 2290 km Durchschnittliche Anzahl der Transaktionen per ms: 75 * Totale Übertragungsverzögerung: ms Lösungen Totale Latency First -Gen 16 ms Second -Gen 13.2 ms Vello Systems ms Die Vello System Lösung verursacht nur 0.07% zusätzliche Latency über die Übertragungsverzögerung hinaus. Vello Systems Latency-Vorteile bezogen auf die Transaktionsrate: Steigerung von auf zusätzliche Prozesse für den Endkunden. * Chi-X Nov, 2009 Vello Systeme verursachen bis zu 28.4 % geringere Latency als Lösungen der Mitbewerber. .

11 Protokoll-Transparenz
Große Bandbreite bei Client-Interfaces 4 x 10Gb/s XFP Unterstützte Protokolle:10GbE, OC192, OC192c, STM-64, STM-64c, OTU-2, FC10 Flexibel und rekonfigurierbar Einstellbar auf das gesamte C-Band Optionale Unterstützung für L-Band Jeder Port ist für Kurzwelle (SW) konfigurierbar Schützt die ursprüngliche Protokoll-Integrität Leitungsrate, Übertragungskapazität, PM Data and Synchronisation Hohe Sicherheit durch Unterstützung der L2-Verschlüsselung Reduziert Latency Vereinfacht Bandübergange bei diversen Netzwerken und Architekturen Höhere Service-Levels Protokolle CX-40M 40G Leitungsseite OTU-2 FC 10 OC-192/STM-64 10GE Zukunftssicherheit und reduzierte Kosten für Netzwerke 11

12 Wireless Backhaul Netzwerk-Architektur
eNodeB 10GE GbE GbE MPLS 1x EVDO SGW MGW HSS 10/100/1000 10GE GbE 10GE MPLS 10/100/ 1000 GbE 10GE MSPP MSPP CSR MSPP Hubbing-Bereich Backhaul Provider Mobile Carrier Mobile Carrier RAN Demarkation Demarkation Backhaul Transport-Netzwerk MTSO Die Registrierungsanforderung (Certificate Signing Request) weist CoS-Labels für alle Services von Remote Access-Knoten (RAN)zu. Per adaptiver Deltamodulation (ADM) werden die Datenpakete umgewandelt und an den Hub-Knoten geschickt. MSPP (Multi Service Provisioning Platform) am Hub-Knoten aggregiert den mobilen Datenverkehr , verschlüsselt und schützt die Pfade, bevor die Daten an das MTSO (Mobile Telephone Switching Office) weitergeleitet werden.

13 Konventionelle MTSO-Interconnect-Architektur
Layer 3 Standort A Standort C MSPP 1x EVDO SGW MGW HSS Layer 2 Layer 2 Layer 3 Layer 2 Layer 3 Layer 2 Standort D Standort B Layer 3 Beispiel: Die Bewegung von 10G-Daten vom Standort A MTSO zum Standort D MTSO verläuft über die MTSOs an den Standorten B und C. Dies erfordert 4 Layer mit 2 Ports und 4 Layer mit 3 Ports

14 Eine Vello MTSO Interconnect-Lösung
Standort C IP Network over Optical MSC/ MTSO CX16000 MTSO/PGW ROADM Layer 3 ROADM Layer 2 ROADM Layer 2 Layer 3 CX16000 Stamdort A Standort D ROADM Standort B Der optische Bypass eliminiert alle dazwischenliegenden (L2 und L3) Sprünge. Dabei werden nur die L2 und L3 Eingangs- und Ausgangsport an den Knoten benötigt. Insgesamt werden nur 2 Layer 2 Ports und 2 Layer 3 Ports benötigt. Das ist eine Port-Reduktion von 50% gegenüber konventionellen Lösungen.

15 Anwendungsbeispiel zu MTSO-Interconnecting
Ausgangslage: Es befinden sich 4 MTSOs im Cluster Ein Wert von 30G soll gleichmäßig auf die MTSOs im Cluster verteilt werden. Konventionelle Lösung: MSPP verkoppelt die 4 MTSOs Der gesamte Verkehr läuft und wird transportiert über alle L2- und L3-Devices an jedem MTSO. SONET oder MPLS multi-tiered Schutz Vello Lösung: MSTP verkoppelt die 4 MTSOs Nur der Eingangs- und Ausgangsverkehr läuft und wird transportiert über die L2- und L2-Devices an jedem MTSO. DWDM multi-tiered Schutz

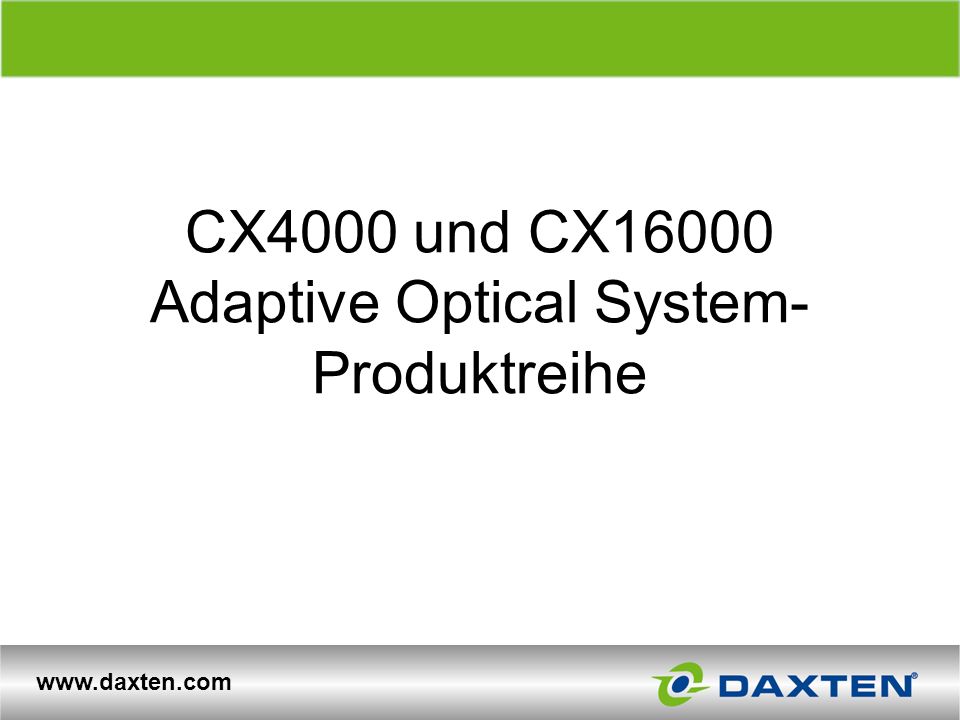

16 CX4000 und CX16000 Adaptive Optical System-Produktreihe

17 CX16000 Adaptive Optical Systems
Chassis CX16000: 17 Slots, redundantes Control Panel Abmessungen H x B x T: 24.5” (622mm) x 17.5” x 13.25” (337mm) Gewicht: 27,2 kg (60 lbs), ohne Karten 14 RU, 19”, 23” und ETSI-konform mit optionaler Rackbefestigung Stromverbrauch: 975W CX4000: 5 Slots, 3RU, einfaches Control Panel Adaptive Service Modules (ASM) 1 x 40G Client 4 x 10G Clients 1 x 10GbE Clients 1 x OC-192 Client 10 x GbE Clients Adaptive Line Modules (ALM) Verstärker (EDFA, Raman) Multiplexer Filter Switches 40G Redundant DC Power 10G

18 Stromverbrauch & Leistungsdichte
Strom: 40% Opex-Faktor (Anteil der Betribbskosten) Fakt ist: 57% Steigerung der Stromkosten seit 2004* Aktueller Branchendurchschnitt vom Verhältnis Port- Geschwindigkeit zum Stromverbrauch **: Eine Verzehnfachung der Port-Geschwindigkeit geht mit einer Veracht- bis zu Verzwanzigfachung des Stromverbrauchs einher.- abhängig vom Stand der Technologie. Service Provider müssen daher Margeneinbrüche hinnehmen, wenn die Netzwerkkapazität steigt. Die Vello Systeme sind um bis zu 76% energieeffizienter als der Industriedurchschnitt. Die Kosten für Fläche und Infrastruktur in den Metropolen ist in den vergangenen acht Jahren um bis zu 700% * gestiegen. Nodal Density (G/ RU) wurde infolgedessen kritisch! Vello Systems offerieren konkurrenzlose Metro-Core (45.7G / RU) & Access (53.3G / RU) Nodal density * Interoute, 2009, ** Google, 2009 Datacenter Interconnect-Lösungen Strom-verbrauch Durchschnitt 5W per Gig Vello Systems 1.2W per Gig 76% höhere Energieeffizienz CX4000 CX16000 Systeme Rack Units Nodal Capacity G/RU Industry A 14 320G 22.85 CX16000 640G 45.7 Industry B 3 80G 26.6 CX4000 160G 53.3 Konkurrenzlos in der Branche Vello Systeme bieten signifikant höhere Energieeffizienz (~76%) und Nodal Density (~ 200%) als die Lösungen von Mitbewerbern.

19 Hochskalierbare phototonische Integration für 40G
Konventionelles 10G DWDM-System 4x10G MSA/ XFP VOA OSC und Filter 4-ch MUX Inter-leaver EDFA DCM 40G Multiplex-Transponder: System auf einem Blade Integrierte, multiple optische Funktionen Geringere Kosten Weniger Slots benötigt Reduzierter Stromverbrauch Höhere Kapazität 4x10G Client- Interfaces

20 Operations, Administration, Maintenance & Provisioning (OAM&P)

21 Management-Schnittstelle: WaveMaster EMS
Network View Client PC (EMS GUI) CX16000 Node NMS (3rd party) TL1 SNMP Shelf View Unix oder Windows Server CX4000 Node Redundant DC Power Card View OEM Node (SNMP) OV2000 Node

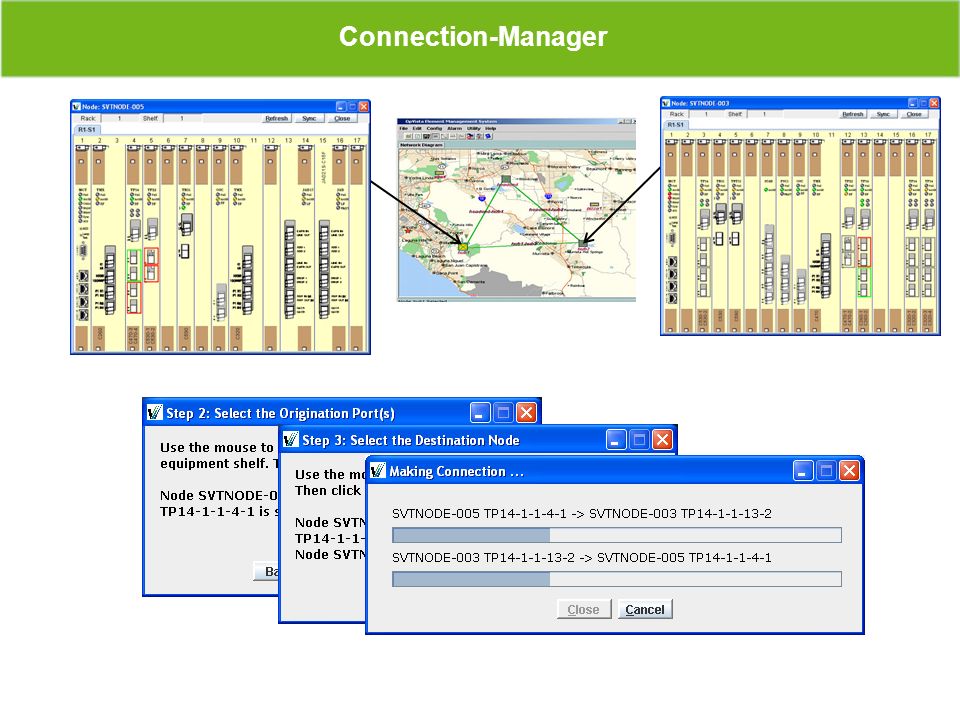

22 Connection-Manager Service Interface Service Interface

23 Optical Perfomance Manager (OPM)
Power Balancing Zoomfunktion zur Analyse spektraler Features Fortlaufendes Tracking der Kanalwerte Messung des optisschen Rauschabstandes (OSNR) Kanalpräsenz und - Schwellenwerte Anzeige von nativen und “Alien-Wellenlängen” Signal Detection Tracking Network Degradations Signal Early Warnings Channel Utilization Error Localization Echtzeit-Monitoring des optischen Spektrums mit hochdichter DWDM-Auflösung Single-slot Karte, integriert in das Wavemaster EMS Messung des optischen Stroms, OSNR, Wellenlängen per Kanal und Frequenz

24 User-, Inventory- und Alarm-Management
EMS Overview Zentralisiertes S/W-Management AAA-Security Inventory-Manager Externe Alarmierung Alarm-Manager Product Description

25 Funktionen und Vorteile des WaveMaster EMS
EMS Summary Product Description Client-Server EMS Universelles EMS für CX16000, CX4000 und OV2000 SNMP Northbound (MicromuseNetcool™ zertifiziert) Zentralisiertes S/W-Management Auto-Provisioning und Pre-Provisioning Automatische Netzwerk-Erkennung Remote Network Monitoring (PMON) und SONET-Multiplexing-Support TACACS+ Datenbanksicherheit Wellenlängen-Manager Externe Alarmierung als Input und Output Alarm-Korrelation, -Zuordnung und -Filterung Remote Power Balancing Support für Third party-Equipment (IP over OSC) OPM (inkl. Energieverbrauchsanzeige) und OSNR (inklusive Alien-Wellenlängen-Erfassung)

26 Alle Vorteile des Vello Systems auf einen Blick
Zero Touch-Kapazitätserweiterung 40G- und 100G-Wellenlängen bei bestehenden optischen 10G-Netzwerken – ohne technische Veränderungen an der Infrastruktur Höchste optische Performance und maximale Dispersionstoleranz Eigenständiges System oder zur Integration von “Alien-Wellenlängen” in bestehende Infrastruktur Bis zu 16 Tb/s Kapazität pro Glasfaser Flexibilität und adaptive Services Multi Level-Routing (Wellenlänge, Service, Datenpakete) um alle Services effizient und sicher zum Bestimmungsort im Netzwerk zu transportieren. Integrierte IP/Ethernet-Zusammenführung für kosteneffizienten Rücktransport von IP/Ethernet Endpunkten Breites Spektrum an Client-Interfaces für SONET/SDH und IP/Ethernet Services Performance und Zuverlässigkeit Low-Latency von nur 0.07% (28% unter Mitbewerbslösungen) Non-blocking Design Geringer Stromverbrauch Geringe Wärmeentwicklung Entsprechung aller gängigen Hochsicherheitsstandards Energieeffizienz Nur 1,2 W Stromverbrauch per Gigabit-Datenübertragung (Mitbewerb um mehr als 400 Prozent höher) Gleichbedeutend mit immenser Kosteneinsparung, da eine Verzehnfachung der Datenübertragungsrate mit einer Verzwanzigfachung des Stromverbrauchs einhergeht 40 Prozent der Gesamtkosten einer Netzwerkinfrastruktur entfallen auf den Bereich Strom. Äquivalent dazu ergeben sich die Einsparpotenziale mit einem Vello-System

27 Daxten - Ihre erste Wahl für mehr Effizienz in Ihrer IT
Ganz herzlichen Dank für Ihre Aufmerksamkeit und für Ihr Interesse. Sehr gerne stehen wir Ihnen für weiterführende Fragen unter + 49 (0) zur Verfügung.
