Die Schliessanlagenplanung

Präsentation zum Thema: "Die Schliessanlagenplanung"—  Präsentation transkript:

1 Die Schliessanlagenplanung

2 • Nummerierungssystem • Der Zentralplan • Kombinationsmöglichkeiten
Übersicht • Der Schemaplan • Nummerierungssystem • Der Zentralplan • Kombinationsmöglichkeiten • S-Schliessung • Vorteile einer systematischen Schliessanlagenplanung • Schlüsselreiden • Schlüsselbezeichnung • Schlüsseldepot • Türliste • Schlüsselliste

3 • Nummerierungssystem • Der Zentralplan • Kombinationsmöglichkeiten
Übersicht • Der Schemaplan • Der Schemaplan • Nummerierungssystem • Der Zentralplan • Kombinationsmöglichkeiten • S-Schliessung • Vorteile einer systematischen Schliessanlagenplanung • Schlüsselreiden • Schlüsselbezeichnung • Schlüsseldepot • Türliste • Schlüsselliste

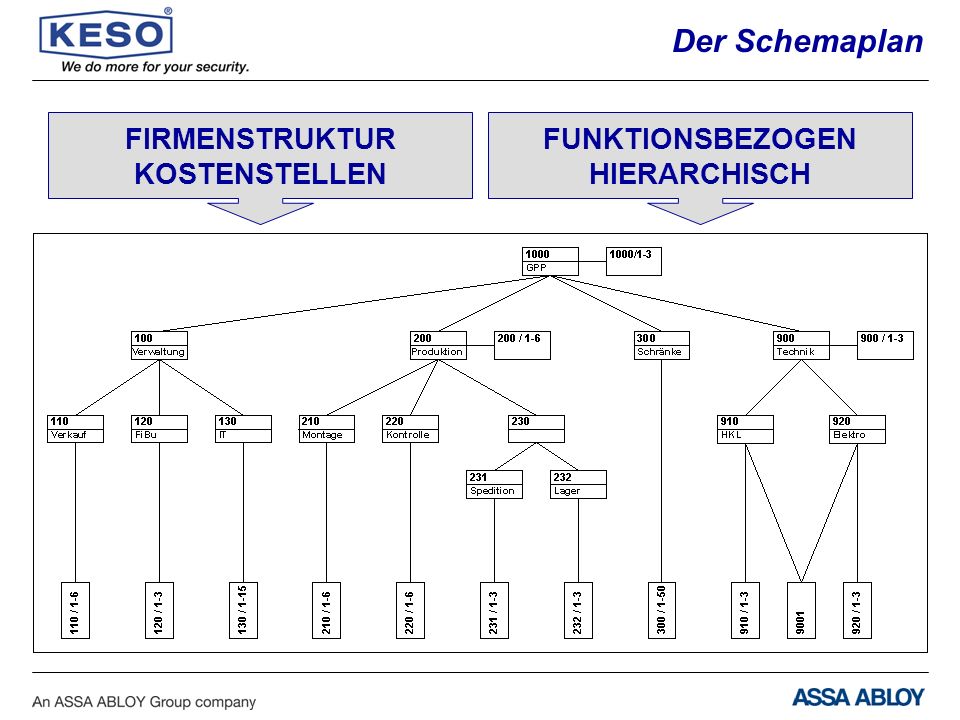

4 Der Schemaplan FIRMENSTRUKTUR KOSTENSTELLEN FUNKTIONSBEZOGEN
HIERARCHISCH

5 Der Schemaplan: Hauptelemente
100 Verwaltung 110 Verkauf 120 FiBu 130 IT 110/1-6 120/1-6 130/1-6 100/1-3 100 Verwaltung 110 Verkauf 120 FiBu 130 IT 110/1-6 120/1-6 130/1-6 100/1-3 Gruppenschlüssel 100 110 130 120 Einzelschlüssel 100 / 1 100 / 2 100 / 3

6 • Nummerierungssystem • Nummerierungssystem • Der Zentralplan
Übersicht • Der Schemaplan • Nummerierungssystem • Nummerierungssystem • Der Zentralplan • Kombinationsmöglichkeiten • S-Schliessung • Vorteile einer systematischen Schliessanlagenplanung • Schlüsselreiden • Schlüsselbezeichnung • Schlüsseldepot • Türliste • Schlüsselliste

7 Nummerierungssystem GHS HGS OGS GS UGS ES General-Haupt-Schlüssel
800 Zentral HGS Haupt-Gruppen-Schlüssel OGS Ober-Gruppen-Schlüssel GS Gruppen-Schlüssel UGS Unter-Gruppen-Schlüssel ES Einzel-Schliessungen

8 Nummerierungssystem Gruppe 900 Haustechnik

9 • Nummerierungssystem • Der Zentralplan • Der Zentralplan
Übersicht • Der Schemaplan • Nummerierungssystem • Der Zentralplan • Der Zentralplan • Kombinationsmöglichkeiten • S-Schliessung • Vorteile einer systematischen Schliessanlagenplanung • Schlüsselreiden • Schlüsselbezeichnung • Schlüsseldepot • Türliste • Schlüsselliste

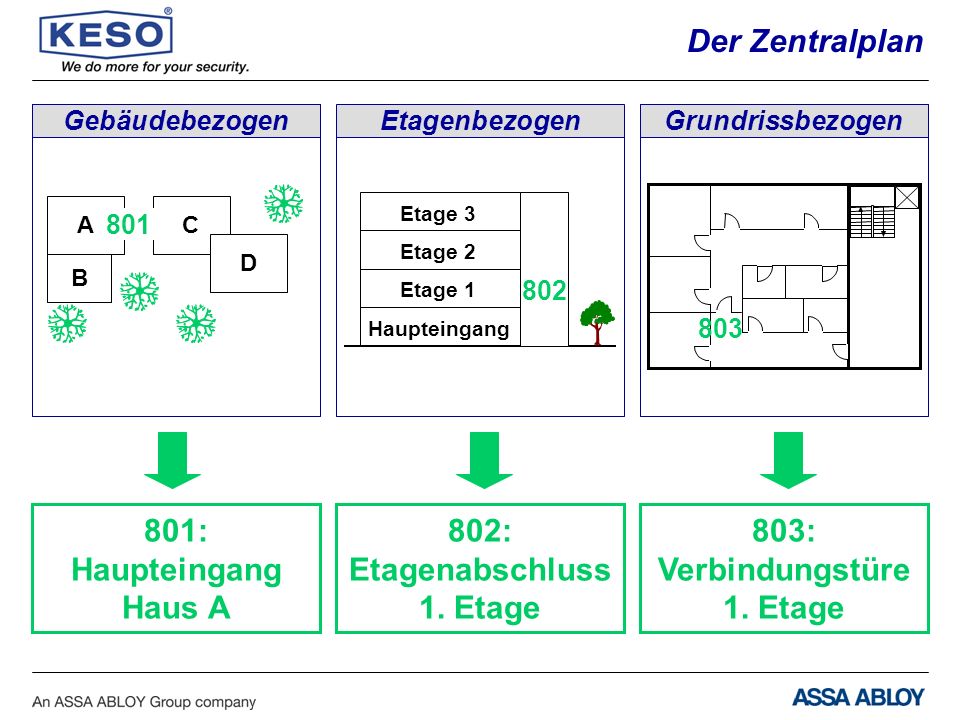

10 Der Zentralplan 801: Haupteingang Haus A 802: Etagenabschluss 1. Etage
Gebäudebezogen Etagenbezogen Grundrissbezogen Etage 3 Etage 2 Haupteingang Etage 1 A 801 C D B 802 803 801: Haupteingang Haus A 802: Etagenabschluss 1. Etage 803: Verbindungstüre 1. Etage

11 Der Zentralplan Schliessanlage Nr. LA 000000 Zentralplan
System: KESO 3000 Zentralplan HAUS A Haupteingang 801 X KEKgenie Allgemein 800 X HAUS B 806 Haupteingang X HAUS C 807 Haupteingang X HAUS D 808 Haupteingang X 805 Etage 3 X 803 Verb. Türe X 804 Etage 2 X 802 Etage 1 X A X X A1 X A2 X A3 X B1 X C1 X D1

12 • Nummerierungssystem • Der Zentralplan • Kombinationsmöglichkeiten
Übersicht • Der Schemaplan • Nummerierungssystem • Der Zentralplan • Kombinationsmöglichkeiten • Kombinationsmöglichkeiten • S-Schliessung • Vorteile einer systematischen Schliessanlagenplanung • Schlüsselreiden • Schlüsselbezeichnung • Schlüsseldepot • Türliste • Schlüsselliste

13 Der Schemaplan Der Zentralplan Kombinationsmöglichkeiten
KEKgenie Allgemein 800 X Schliessanlage Nr. LA HAUS B 806 Haupteingang HAUS C 807 HAUS D 808 D1 C1 B1 HAUS A 801 802 Etage 1 803 Verb. Türe 804 Etage 2 805 Etage 3 A A1 A2 A3 System: KESO 3000 Zentralplan Der Zentralplan

14 Kombinationsmöglichkeiten
Gruppenschlüssel 100 Einzelschlüssel 130 / 1

15 SWISS PATENT Kombinationsmöglichkeiten Gruppenschlüssel 100
Kombiniert mit: Mehrfachcodierung A3 Einzelcodierung 804

16 Schlüsselbezeichnung:
Kombinationsmöglichkeiten Schlüsselbezeichnung: A3 100 SWISS PATENT

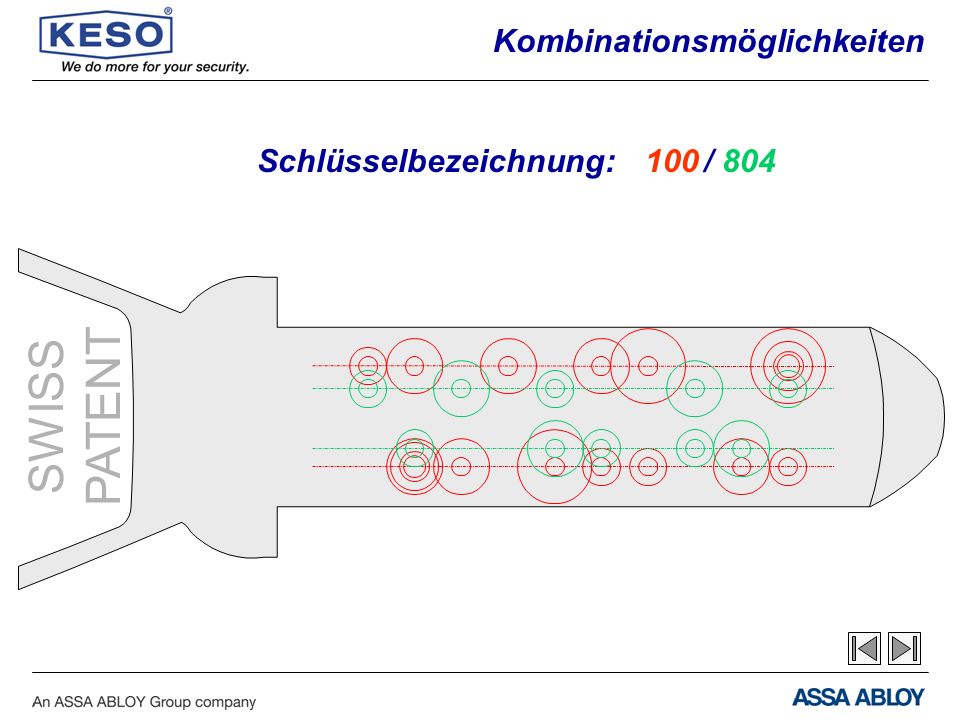

17 Schlüsselbezeichnung:
Kombinationsmöglichkeiten Schlüsselbezeichnung: / 804 100 SWISS PATENT

18 SWISS PATENT Kombinationsmöglichkeiten Einzelschlüssel 130/1
Kombiniert mit: Mehrfachcodierung A3 Einzelcodierung 804

19 Schlüsselbezeichnung:
Kombinationsmöglichkeiten Schlüsselbezeichnung: A3 130/1 SWISS PATENT

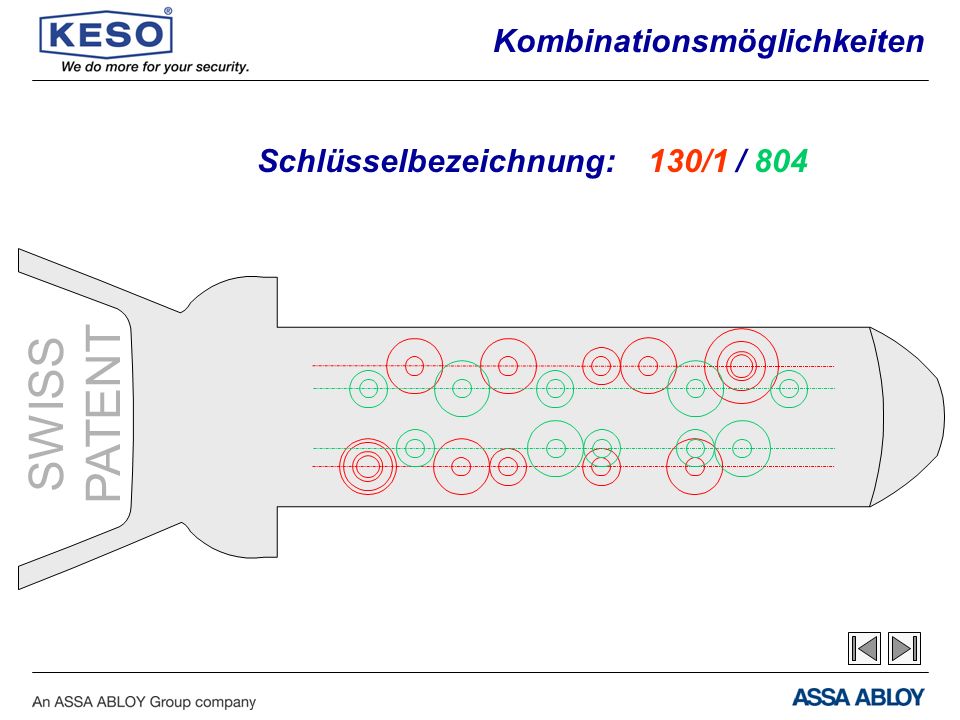

20 Schlüsselbezeichnung:
Kombinationsmöglichkeiten Schlüsselbezeichnung: / 804 130/1 SWISS PATENT

21 • Nummerierungssystem • Der Zentralplan • Kombinationsmöglichkeiten
Übersicht • Der Schemaplan • Nummerierungssystem • Der Zentralplan • Kombinationsmöglichkeiten • S-Schliessung • S-Schliessung • Vorteile einer systematischen Schliessanlagenplanung • Schlüsselreiden • Schlüsselbezeichnung • Schlüsseldepot • Türliste • Schlüsselliste

22 Verkauf FiBu IT Schlüssel: 110/1 S 120/1 S 130/1 S 100 Reinigung
S-Schliessung Verkauf FiBu IT Schlüssel: 110/1 S 120/1 S 130/1 S S 110/1 S 120/1 S 130/1 110/1 120/1 130/1 Schlüssel: 100 Reinigung

23 • Nummerierungssystem • Der Zentralplan • Kombinationsmöglichkeiten
Übersicht • Der Schemaplan • Nummerierungssystem • Der Zentralplan • Kombinationsmöglichkeiten • S-Schliessung • Vorteile einer systematischen Schliessanlagenplanung • Vorteile einer systematischen Schliessanlagenplanung • Schlüsselreiden • Schlüsselbezeichnung • Schlüsseldepot • Türliste • Schlüsselliste

24 Vorteile Bessere Übersicht: Struktur entspricht der Organisation des Unternehmens Eindeutiges und logisches Nummerierungssystem Kein Missbrauch von übergeordneten Gruppenschlüsseln inklusive GPP Klare Abgrenzung der Autoritätsbereiche, Abteilungen, Gruppen etc.; eindeutige Trennung der Innen- und Aussenschliessung; Zentralcodierungen können problemlos zugeordnet werden

25 Vorteile Problemloses Austauschen von Zylindern möglich; der Zusammenhang der Anlage bleibt bestehen Ergänzungen und Erweiterungen eher machbar ohne Anpassungen der bestehenden Schlüssel und Zylinder Schlüsselverluste sind einfacher zu beheben; die ursprüngliche Sicherheit kann wieder erreicht werden Etappenweise Lieferung der Schliessanlage möglich; Interessant, wenn der Endausbau noch unbekannt ist Bequemes Abrufen von Nachträgen durch vorgesehene Schliessungen; somit ist bei Erweiterungen kein umständliches Kreuzen der Pläne erforderlich

26 Vorteile Weniger Bestellfehler durch logischen Aufbau des Schliessplanes; Schlüssel, die öffnen, können nicht vergessen werden Gemeinsame Gesprächsebene dank des Schemaplans; Vereinfachung beispielsweise beim Telefonieren Rationellere interne Abläufe; viele Schliessungen existieren bereits, dadurch wird Zeit gespart

27 • Nummerierungssystem • Der Zentralplan • Kombinationsmöglichkeiten
Übersicht • Der Schemaplan • Nummerierungssystem • Der Zentralplan • Kombinationsmöglichkeiten • S-Schliessung • Vorteile einer systematischen Schliessanlagenplanung • Schlüsselreiden • Schlüsselreiden • Schlüsselbezeichnung • Schlüsseldepot • Türliste • Schlüsselliste

28 Schlüsselreiden

29 • Nummerierungssystem • Der Zentralplan • Kombinationsmöglichkeiten
Übersicht • Der Schemaplan • Nummerierungssystem • Der Zentralplan • Kombinationsmöglichkeiten • S-Schliessung • Vorteile einer systematischen Schliessanlagenplanung • Schlüsselreiden • Schlüsselbezeichnung • Schlüsselbezeichnung • Schlüsseldepot • Türliste • Schlüsselliste

30 Schlüsselbezeichnung
System Sicherheitszeichen SWISS PATENT

31 Schlüsselbezeichnung
Fortlaufende Nummerierung SWISS PATENT LA 100 A3 12 Farbperle Anlagen-Nr. Zentralposition Schemaposition

32 • Nummerierungssystem • Der Zentralplan • Kombinationsmöglichkeiten
Übersicht • Der Schemaplan • Nummerierungssystem • Der Zentralplan • Kombinationsmöglichkeiten • S-Schliessung • Vorteile einer systematischen Schliessanlagenplanung • Schlüsselreiden • Schlüsselbezeichnung • Schlüsseldepot • Schlüsseldepot • Türliste • Schlüsselliste

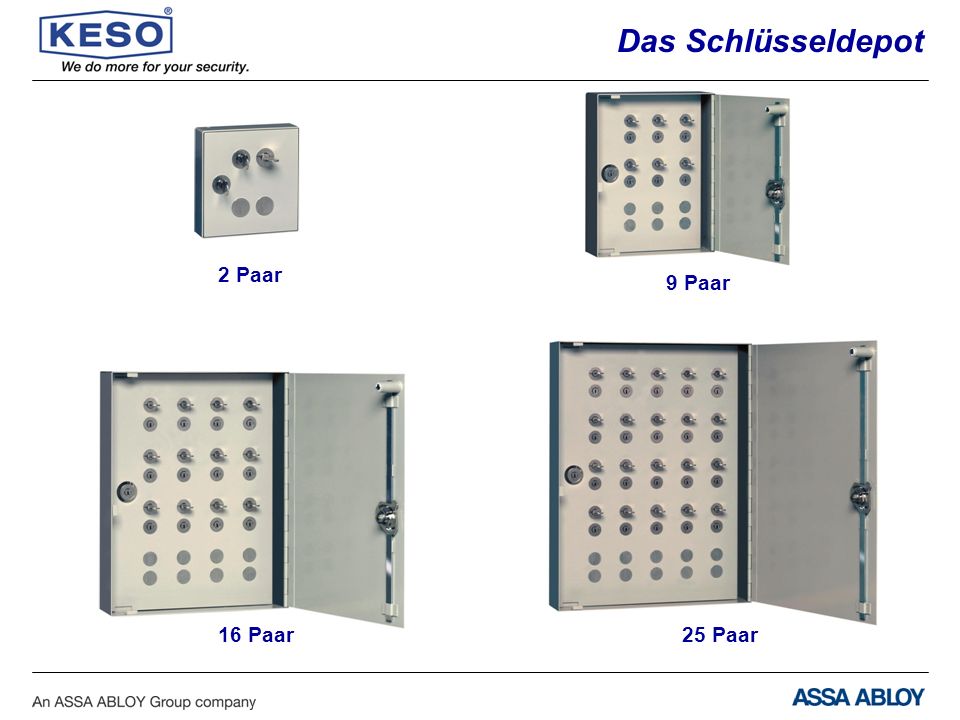

33 Das Schlüsseldepot 2 Paar 9 Paar 16 Paar 25 Paar

34 Das Schlüsseldepot Dienstschlüssel Serviceschlüssel Schrankplatte
(Quittierschlüssel) Schrankplatte (Zylinder) Schranktüre (Zylinder oder Magnet)

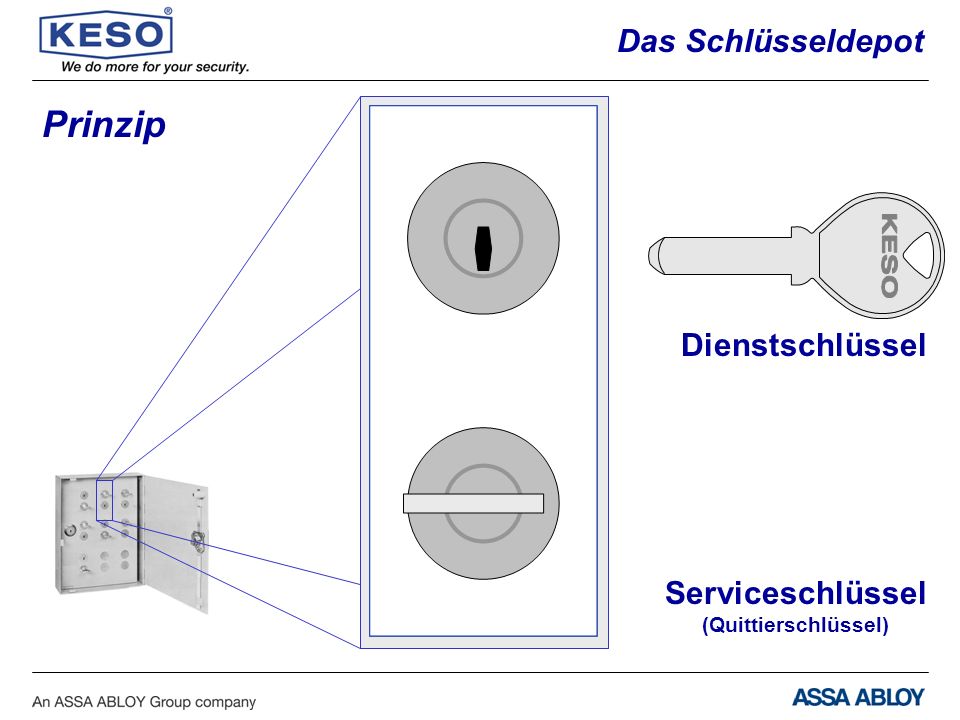

35 Prinzip Das Schlüsseldepot Dienstschlüssel Serviceschlüssel
(Quittierschlüssel)

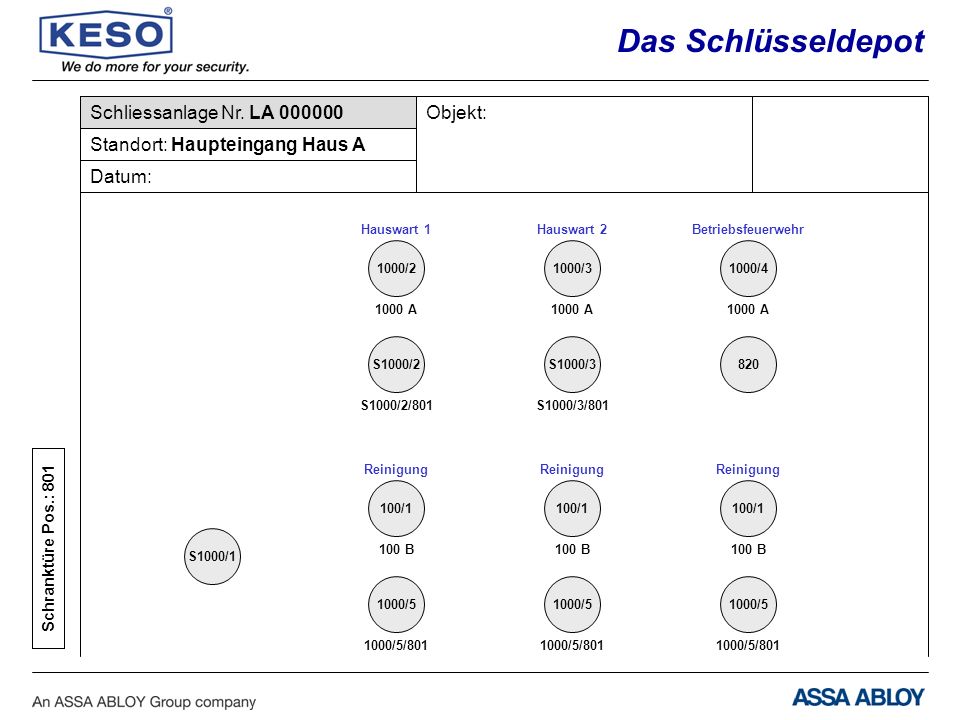

36 Das Schlüsseldepot Schliessanlage Nr. LA 000000
1000/2 Hauswart 1 1000 A S1000/2 S1000/2/801 1000/3 Hauswart 2 S1000/3 S1000/3/801 1000/4 Betriebsfeuerwehr 820 100/1 Reinigung 100 B 1000/5 1000/5/801 Schliessanlage Nr. LA Standort: Haupteingang Haus A Datum: Objekt: Schranktüre Pos.: 801 S1000/1

37 • Nummerierungssystem • Der Zentralplan • Kombinationsmöglichkeiten
Übersicht • Der Schemaplan • Nummerierungssystem • Der Zentralplan • Kombinationsmöglichkeiten • S-Schliessung • Vorteile einer systematischen Schliessanlagenplanung • Schlüsselreiden • Schlüsselbezeichnung • Schlüsseldepot • Türliste • Türliste • Schlüsselliste

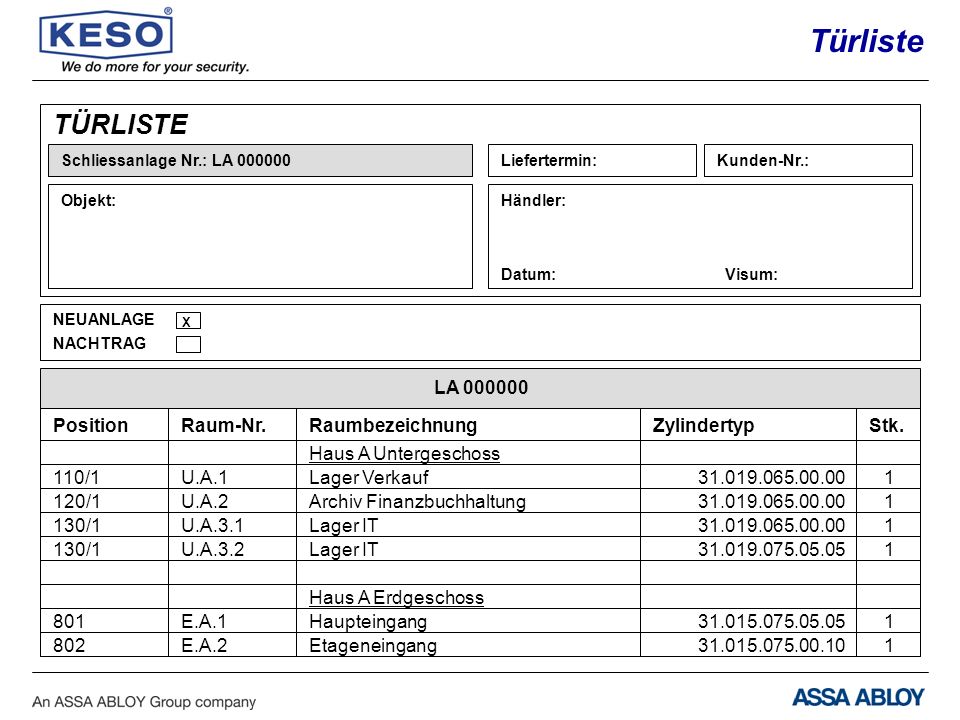

38 Türliste TÜRLISTE LA 000000 Position Raum-Nr. Raumbezeichnung
Schliessanlage Nr.: LA Liefertermin: Kunden-Nr.: Objekt: Händler: Datum: Visum: NEUANLAGE X NACHTRAG LA Position Raum-Nr. Raumbezeichnung Zylindertyp Stk. Haus A Untergeschoss 110/1 U.A.1 Lager Verkauf 1 120/1 U.A.2 Archiv Finanzbuchhaltung 1 130/1 U.A.3.1 Lager IT 1 130/1 U.A.3.2 Lager IT 1 Haus A Erdgeschoss 801 E.A.1 Haupteingang 1 802 E.A.2 Etageneingang 1

39 • Nummerierungssystem • Der Zentralplan • Kombinationsmöglichkeiten
Übersicht • Der Schemaplan • Nummerierungssystem • Der Zentralplan • Kombinationsmöglichkeiten • S-Schliessung • Vorteile einer systematischen Schliessanlagenplanung • Schlüsselreiden • Schlüsselbezeichnung • Schlüsseldepot • Türliste • Schlüsselliste • Schlüsselliste

40 Schlüsselliste SCHLÜSSELLISTE LA 000000 Schlüsselbezeichnung Benützung
Schliessanlage Nr.: LA Liefertermin: Kunden-Nr.: Objekt: Händler: Datum: Visum: NEUANLAGE Schlüsselform TRAPEZ X NACHTRAG Schlüsselform RUND X Schlüsselform LANG LA Schlüsselbezeichnung hart-verchromt OMEGA KEK Benützung Stk. S100 A3 X Verwaltung 1 100 A3 X Reinigung 8 S110/1 A2 X Verkauf 5 S120/1 / 801 X Finanzbuchhaltung 2 S130/1 A2 X IT 3 801 X Haupteingang Haus A 1

41 Wir bedanken uns für Ihre Aufmerksamkeit!
