1 Orientierende Ausbreitungsrechnungen für das Kraftwerk – Süd, Bucharest
Twinning Project RO 2006 / IB / EN / 08 “Implementation and enforcement of the environmental acquis focussed on environmental noise - Phase II” Dr. Richard Neuhofer / TÜV NORD Umweltschutz / T 1 – 34

2 Messquellen Messungen am Donnerstag, den 10. April 2008
Erfasst wurden: 9 Punktschallquellen 5 Austrittsöffnungen über Dach 2 Antriebe für die Saugzüge (Eingabe 4) 7 Flächenschallquellen 2 Nasszugkühltürme (Eingabe 3) Maschinenhaus Dach Maschinenhaus Fensterfläche Maschinenhaus Außenwand Maschinenhaus Dachlüftung In das Rechenmodell eingegeben wurden insgesamt 16 Quellen. Dr. Richard Neuhofer / TÜV NORD Umweltschutz / T 2

3 Standort KW-Süd (Stadtplan Bucharest – Auszug)
Dr. Richard Neuhofer / TÜV NORD Umweltschutz / T 3

4 Standort KW-Süd (Google Earth-Ansicht)
Dr. Richard Neuhofer / TÜV NORD Umweltschutz / T 4

5 Standort KW-Süd (Google Earth-Ansicht)
Dr. Richard Neuhofer / TÜV NORD Umweltschutz / T 5

6 Industrielärmkarte Bucharest - Tag (Auszug)
55 – 60 dB (A) 60 – 65 dB (A) 65 – 70 dB (A) 70 – 75 dB (A) 75 – 80 dB (A) 80 – 85 dB (A) Dr. Richard Neuhofer / TÜV NORD Umweltschutz / T 6

7 Industrielärmkarte Bucharest – Nacht (Auszug)
55 – 60 dB (A) 60 – 65 dB (A) 65 – 70 dB (A) 70 – 75 dB (A) 75 – 80 dB (A) 80 – 85 dB (A) Dr. Richard Neuhofer / TÜV NORD Umweltschutz / T 7

8 Mittl. Schalldämm-Maß der Wand
Schallquellen Punktschallquelle 1 LW = 124 dB (A) Flächenschallquelle 3 LI = 89,1 dB (A) Treppenhaus, hinter der Wand Mittl. Schalldämm-Maß der Wand R´W = 25 dB (A) Dr. Richard Neuhofer / TÜV NORD Umweltschutz / T 8

9 Mittl. Schalldämm-Maß der Wand
Schallquellen Punktschallquelle 1 LW = 124 dB (A) Flächenschallquelle 3 LI = 89,1 dB (A) Treppenhaus, hinter der Wand Mittl. Schalldämm-Maß der Wand R´W = 25 dB (A) Dr. Richard Neuhofer / TÜV NORD Umweltschutz / T 9

10 Schallquellen Punktschallquelle 3 Punktschallquelle 2
Dr. Richard Neuhofer / TÜV NORD Umweltschutz / T 10

11 Austrittsöffnung über Dach
Schallquellen Punktschallquelle 2 Austrittsöffnung über Dach (Durchmesser 80 cm) LW = 115 dB (A) Dr. Richard Neuhofer / TÜV NORD Umweltschutz / T 11

12 Austrittsöffnung über Dach
Schallquellen Punktschallquelle 3 Austrittsöffnung über Dach (Durchmesser 30 cm) LW = 94 dB (A) Dr. Richard Neuhofer / TÜV NORD Umweltschutz / T 12

13 Austrittsöffnung über Dach
Schallquellen Punktschallquelle 4 Austrittsöffnung über Dach (Durchmesser 60 cm) LW = 91 dB (A) Dr. Richard Neuhofer / TÜV NORD Umweltschutz / T 13

14 Austrittsöffnung über Wand
Schallquellen Punktschallquelle 5 Austrittsöffnung über Wand (Durchmesser 60 cm) LW = 100 dB (A) Dr. Richard Neuhofer / TÜV NORD Umweltschutz / T 14

15 (in 6 m Abstand gemessen)
Schallquellen Punktschallquelle 6 Antrieb 1 – Saugzug (in 6 m Abstand gemessen) LW = 119 dB (A) Dr. Richard Neuhofer / TÜV NORD Umweltschutz / T 15

16 (in 6 m Abstand gemessen)
Schallquellen Punktschallquelle 7 Antrieb 2 bis 4 – Saugzug (in 6 m Abstand gemessen) LW = 110 dB (A) Dr. Richard Neuhofer / TÜV NORD Umweltschutz / T 16

17 und Nasszugkühlturm 1 und 2

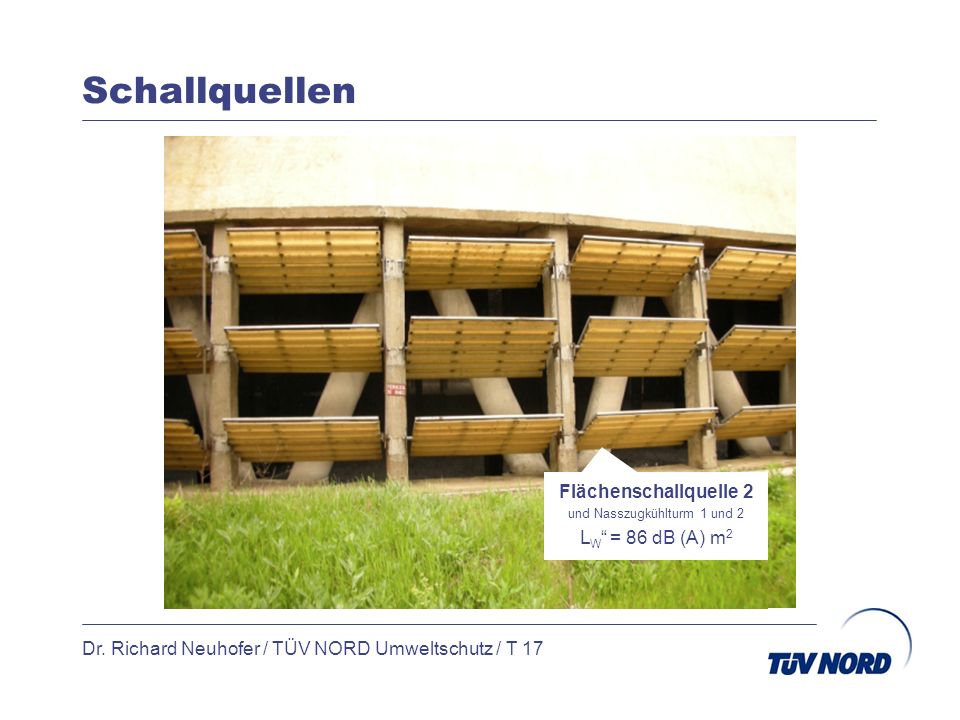

Schallquellen Flächenschallquelle 2 und Nasszugkühlturm 1 und 2 LW“ = 86 dB (A) m2 Dr. Richard Neuhofer / TÜV NORD Umweltschutz / T 17

18 (in der offenen Fläche, 2,5 m Höhe)
Schallquellen Flächenschallquelle 3 Nasszugkühlturm 3 LW“ = 86 dB (A) m2 (in der offenen Fläche, 2,5 m Höhe) Dr. Richard Neuhofer / TÜV NORD Umweltschutz / T 18

19 (in der offenen Fläche, 4,5 m Höhe)
Schallquellen Flächenschallquelle 3 Nasszugkühlturm 3 LW“ = 86 dB (A) m2 (in der offenen Fläche, 4,5 m Höhe) Dr. Richard Neuhofer / TÜV NORD Umweltschutz / T 19

20 Mittleres Schalldämm-Maß Dach
Schallquellen Flächenschallquelle 1 Maschinenhaus Dach Mittlerer Innenpegel Li = 89 dB (A) Mittleres Schalldämm-Maß Dach R´W = 25 dB (A) Dr. Richard Neuhofer / TÜV NORD Umweltschutz / T 20

21 Schallquellen Flächenschallquelle 1 und 2 Li = 89 dB (A)
Maschinenhaus – Dach und Fenster Mittlerer Innenpegel Li = 89 dB (A) Mittleres Schalldämm-Maß Dach R´W = 25 dB (A) Mittleres Schalldämm-Maß Fenster R´W = 20 dB (A) Dr. Richard Neuhofer / TÜV NORD Umweltschutz / T 21

22 Schallquellen Flächenschallquelle 5 LW“ = 81 dB (A) m2
Maschinenhaus Dachlüftung (offene Fläche) Flächenschallquelle (gemessen an der Öffnung) LW“ = 81 dB (A) m2 Dr. Richard Neuhofer / TÜV NORD Umweltschutz / T 22

23 Schallausbreitungsrechung - Plot
IO 3 IO 2 EMP 2 EMP 1 Werksgrenze IO 1 – Hotel Dr. Richard Neuhofer / TÜV NORD Umweltschutz / T 23

24 Schallausbreitungsrechung - Plot
Dr. Richard Neuhofer / TÜV NORD Umweltschutz / T 24

25 Zusammenfassung – Ergebnisse KW-Süd
Immissionsorte Ersatzmesspunkte Lr, A in dB(A) IO 1 Hotel 56,2 IO 2 Wohnbebauung 51,1 IO 3 56,7 EMP 1 – West 87,3 (85,7) Werksgrenze [65/65 dB(A) Zaunwert] 75,7 (73,4) EMP 2 – Ost 47,4 (47,6) (Klammerwerte – Messwerte) Dr. Richard Neuhofer / TÜV NORD Umweltschutz / T 25

26 Prioritätenliste – IO 1 Schallquelle In dB (A)

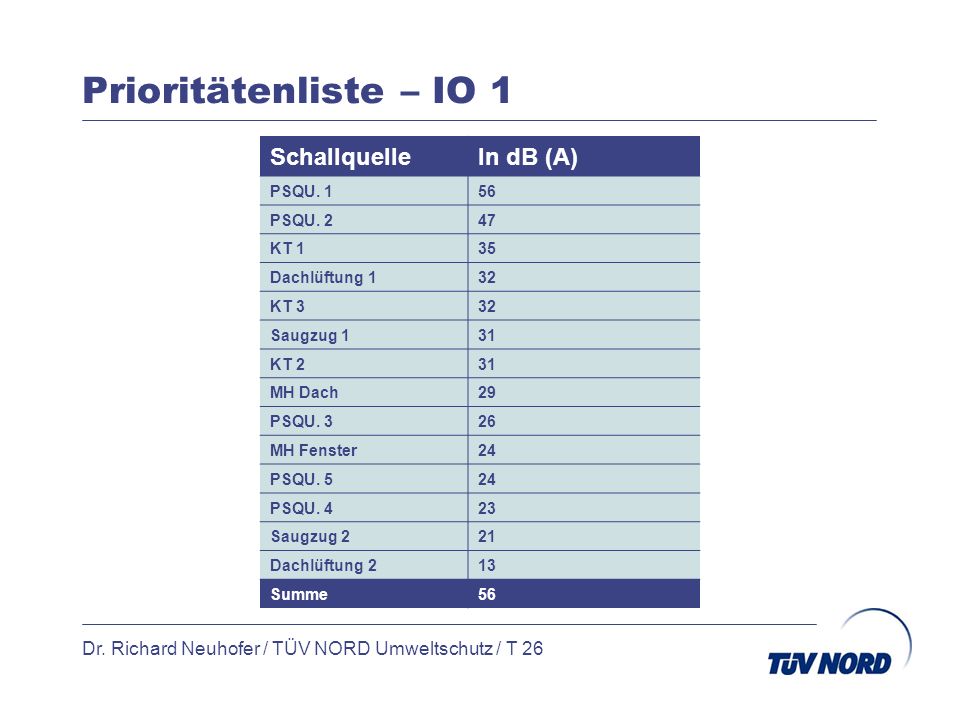

PSQU. 1 56 PSQU. 2 47 KT 1 35 Dachlüftung 1 32 KT 3 Saugzug 1 31 KT 2 MH Dach 29 PSQU. 3 26 MH Fenster 24 PSQU. 5 PSQU. 4 23 Saugzug 2 21 Dachlüftung 2 13 Summe Dr. Richard Neuhofer / TÜV NORD Umweltschutz / T 26

27 Prioritätenliste – IO 2 Schallquelle In dB (A)
Saugzug 1 48 KT 3 46 PSQU. 2 41 PSQU. 1 40 Dachlüftung 1 35 KT 1 33 Saugzug 2 31 PSQU. 5 30 MH Dach 28 KT 2 27 PSQU. 3 20 PSQU. 4 17 Dachlüftung 2 14 MH Fenster 7 Summe 51 Dr. Richard Neuhofer / TÜV NORD Umweltschutz / T 27

28 Prioritätenliste – IO 3 Schallquelle In dB (A)
PSQU. 1 56 PSQU. 2 47 KT 1 38 KT 3 35 KT 2 33 Dachlüftung 1 PSQU. 5 29 MH Dach Saugzug 1 27 PSQU. 3 26 PSQU. 4 23 Saugzug 2 16 MH Fenster 15 Dachlüftung 2 14 Summe 57 Dr. Richard Neuhofer / TÜV NORD Umweltschutz / T 28

29 Ziele Aktionsplan Industrielärm
Vorschläge Maßnahmen Minderung Kurzfristig (2 bis 3 Jahre) – 5 dB (A) Mittelfristig (5 Jahre) – 10 dB (A) Langfristig (10 Jahre) – 15 dB (A) Dr. Richard Neuhofer / TÜV NORD Umweltschutz / T 29

30 Ziele Aktionsplan Industrielärm
Vorschlag Kurzfristige Maßnahmen Kraftwerke: Orientierende Messungen Lärmminderung an den 2 bis 3 lautesten Lärmquellen Flächenkontingentierung (Planung) Dr. Richard Neuhofer / TÜV NORD Umweltschutz / T 30

31 Ziele Aktionsplan Industrielärm
Vorschläge Kurzfristige Maßnahmen Kraftwerk Süd: Orientierende Messungen (durchgeführt) Lärmminderung an den 2 bis 3 lautesten Lärmquellen - Schalldämpfer PSQU 1 und 2 - Einhausung Saugzug 1 (Minderung > 5 dB(A) Überlegungen Flächenkontingentierung Dr. Richard Neuhofer / TÜV NORD Umweltschutz / T 31

32 Ziele Aktionsplan Industrielärm
Vorschlag Mittelfristige Maßnahmen Kraftwerk Süd: Lärmminderung an folgenden Lärmquellen - Schalldämpfer PSQU. 3 bis 5 - Einhausung Saugzüge 2 bis 4 - Schallschutzwall im Bereich Öffnungen der Saugzüge Danach Erarbeitung eines speziellen schalltechnischen Gutachtens (wenn erforderlich) Schaffung der erforderlichen gesetzlichen Grundlagen Dr. Richard Neuhofer / TÜV NORD Umweltschutz / T 32

33 Weitere Vorträge Ergänzende Bemerkungen zum Kraftwerk C.E.T GROZAVESTI; Bucharest Möglichkeiten der Lärmbekämpfung Beispiele Flächenkontingentierung Dr. Richard Neuhofer / TÜV NORD Umweltschutz / T 33

34 Anmerkungen zu Folie 4 und 5
