1 Hydraulische Rettungsgeräte
L140A – Technische Hilfeleistung Doppelt wirkende, hydraulische Rettungssysteme sind vorgesehen für den Einsatz durch Feuerwehren und Rettungsdienste im wesentlichen für das Durchtrennen, Spreizen oder Auseinanderziehen von Teilen von Fahrzeugen, Schiffen, Schienenfahrzeugen, Flugzeugen und Gebäudeteilen, die in Unfällen verwickelt sind. Diese Geräte bestehen aus einem separaten Pumpenaggregat, dem (den) Rettungsgerät(en), sowie den erforderlichen Anschlüssen und vorgesehenem Zubehör. Das Ziel des Einsatzes ist die Hilfestellung bei der Bergung von Unfallopfern oder das Schaffen eines Arbeitsbereiches für Sanitätsdienste unter Berücksichtigung der örtlichen Gegebenheiten. 1 | 20. September | H. Stoyan

2 Lernziel:. Die Teilnehmer sollen die hydraulischen Rettungsgeräte
Lernziel: Die Teilnehmer sollen die hydraulischen Rettungsgeräte kennenlernen. Sie sollen befähigt werden, diese selbständig und fachlich richtig bedienen und einsetzen zu können. Die Teilnehmer sollen nach dem Rettungsgrundsatz der patientengerechten Rettung vorgehen können. Quellenangaben: - FwDV 1 – Grundtätigkeiten „Technische Hilfeleistung und Rettung“ - Betriebsanleitungen der Hersteller - FwDV 3 Dateiname: 140A_0_St_Hydraulische Rettungsgeräte

3 Gliederung Pumpenaggregat Handpumpe Der Spreizer Das Schneidgerät
Kombinationsrettungsgerät Rettungszylinder Akku-betriebene Rettungsgeräte Zusätzliche Rettungsgeräte Unfallverhütung

4 1. Pumpenaggregat besteht aus: Primärantrieb Hydraulikpumpe
Verschiedene Hersteller, aber gleicher Grundaufbau Flüssigkeitsreservoir Manuelle Steuereinrichtung Gerät, das aus einem Primärantrieb, einer hydraulischen Pumpe mit Flüssigkeitsreservoir, Ventilen und Anschlussstücken besteht und doppelt wirkende hydraulische Rettungsgeräte antreibt. Hydraulikschläuche Gestell

5 Pumpenaggregat Hydraulik- schläuche Hydraulik- pumpe Primärantrieb
Manuelle Steuereinrichtung Für die Versorgung der hydraulischen Rettungsgeräte erforderliche Energie wird in Hydraulikaggregaten erzeugt. Mit Hydraulikaggregaten wird die Einheit zur Energieumformung (Antrieb, Pumpe, Ölaufbereitung, Wegeventil und Sicherheitseinrichtungen ) bezeichnet. Flüssigkeits-reservoir Foto: LFS Sachsen Druckentlastungs-ventil Gestell

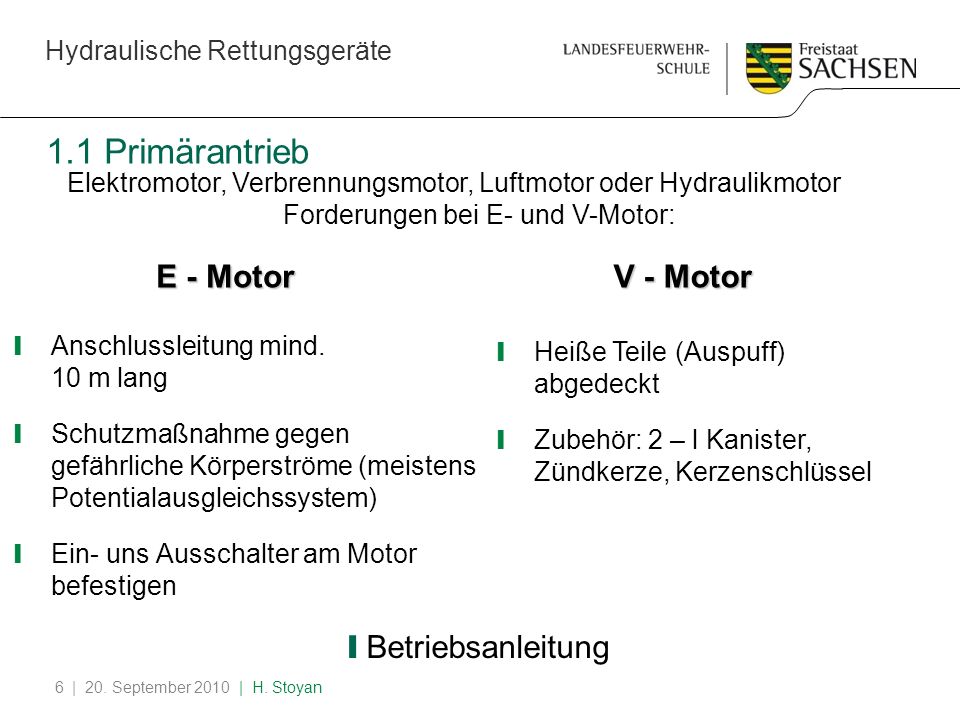

6 1.1 Primärantrieb E - Motor V - Motor Betriebsanleitung
Elektromotor, Verbrennungsmotor, Luftmotor oder Hydraulikmotor Forderungen bei E- und V-Motor: E - Motor V - Motor Anschlussleitung mind m lang Schutzmaßnahme gegen gefährliche Körperströme (meistens Potentialausgleichssystem) Ein- uns Ausschalter am Motor befestigen Heiße Teile (Auspuff) abgedeckt Zubehör: 2 – l Kanister, Zündkerze, Kerzenschlüssel - Immer die Betriebsanleitung des jeweiligen Herstellers beachten! Sichtprüfung nennen: Zustand E-Kabel, Stecker, Schalter, Zugentlastung, Kabeleinführung in Motor Seilstarter, Abdeckung heiße Teile in Ordnung Betriebsanleitung

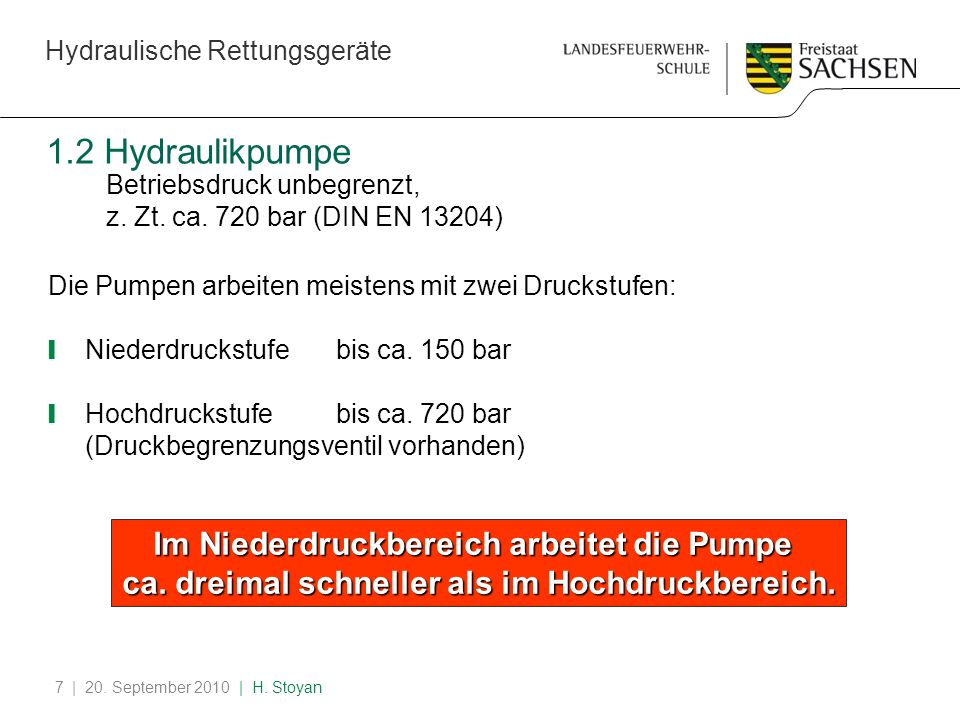

7 1.2 Hydraulikpumpe Betriebsdruck unbegrenzt, z. Zt. ca. 720 bar (DIN EN 13204) Die Pumpen arbeiten meistens mit zwei Druckstufen: Niederdruckstufe bis ca. 150 bar Hochdruckstufe bis ca. 720 bar (Druckbegrenzungsventil vorhanden) Sichtprüfung nennen: Dichtheit der Anschlüsse Beschilderung Zugentlastung der Schläuche Im Niederdruckbereich arbeitet die Pumpe ca. dreimal schneller als im Hochdruckbereich.

8 → unterschiedliche Volumen je nach Gerät und Anbieter
1.3 Flüssigkeitsreservoir Behälter für Hydraulikflüssigkeit → unterschiedliche Volumen je nach Gerät und Anbieter Hydraulikflüssigkeit: Flüssiges Medium zur Energieübertragung Darf keine gesundheitlichen Schäden verursachen Flammpunkt mindestens 90°C Flüssigkeitsstand muss ablesbar sein (z. B. Schaugläser, Peilstab) Nur Flüssigkeiten nach Herstellerangaben verwenden! Sichtprüfung nennen: Dichtheit Flüssigkeitsbehälter

9 1.4 Manuelle Steuereinrichtung
Ein- /Ausschalter Umschaltventil Choke/Beschleuniger Herstellerangaben und Betriebshinweise Hersteller für Nutzung beachten! Sichtprüfung nennen (siehe Anlage Übungsanleitung) Lesbarkeit Richtungssymbole beachten Erklärung der Teile: Ein-/Ausschalter für Inbetriebnahme bzw. Außerbetriebnahme Umschaltventil für wechselseitigen Betrieb der Rettungsgeräte Choke zur Beschleunigung des Verbrennungsmotors

10 Achtung! 1.5 Hydraulikschläuche
müssen eine Mindest-Beständigkeit gegen Abrieb, Flüssigkeiten oder Ozon haben Schlauchleitungen müssen mit Knickschutz, z. B. an den Enden mit Federschutz ausgestattet sein als Höchstdruckschlauchpaar gefertigt, welches mit Steckkupplungen (Nippel und Muffe) versehen ist, o d e r als Schlauch im Schlauch gefertigt sein  Nutzungshinweise Achtung!

11 Nutzungshinweise - Hydraulikschläuche
Starke Abwinkelungen, Krümmungen oder spiralförmige Verwindungen vermeiden Schläuche nicht knicken (Strömungswiderstände/Druckstau) Schlauchleitungen keinen Zugkräften aussetzen Kupplungshälften sauber halten. Nach Benutzung Schutzkappen aufsetzen. Schläuche nicht betreten oder überfahren Sichtprüfung - Kontrolle auf Dichtheit, Oberflächenbeschädigungen (Aufquellungen, Knickstellen) - Leichtgängigkeit der Kupplungen - Vorhandensein der Staubschutzkappen - Herstellerangaben beachten! (Kupplungen, Umgang) - Siehe auch GUV in der Anlage zur Übungsanleitung

12 1.6 Gestell Rohrrahmen-Tragegestell mit nachrüstbaren Tragegriffen und Gerätehalterungen am Gestell können Schnellangriffshaspeln angebracht sein Jeweilige Druckentlastungsventile müssen vorhanden sein, je nach Hersteller im Gestell integriert oder am Gestell angebracht.

13 2. Handpumpe Hydraulische Pumpe, die mit Handkraft oder Fußkraft betätigt wird, um hydraulische Rettungsgeräte anzutreiben Druckerzeugung: Zwei-Stufen-Kolbenpumpe mit Druckbegrenzungsventil für den Nieder- und Hochdruckbereich Herstellerangaben beachten! Sichtprüfung nenne: - Dichtheit der Anschlüsse und Schläuche - Beschilderung - Funktionskontrolle - siehe auch GUV in der Anlage zur Übungsanleitung

14 2. Handpumpe Pumpen betätigungshebel Pumpe Druckablass-ventil
Hydraulik-schläuche Steck-kupplungen Ölbehälter Handpumpe nur im Notfall für Betrieb mit Schere und Spreizer, z.B. bei Ausfall Pumpenaggregat Einsatz der Handpumpe für alle hydraulischen Rettungsgeräte, z. B. Hebesatz 1 und 2 Pedalschneider Kleinhebegeräte usw.

15 3. Der Spreizer Joch Spreizerspitze mit Kettenzug- punkt Zylinder
Steck- kupplung Steuereinrichtung mit TOTMANN-Schaltung Zubehör: - 2 Zugketten, mindestens 1,50 m lang - Schälsatz bzw. andere Spreizerspitzen und Anschlüsse (Kettenschlösser usw.) Spreiz- arm Kolben Höchstdruck-schläuche

16 Der Spreizer ist ein: Hydraulisches Rettungsgerät, welches mindestens drei Funktionen ausführen kann: Spreizen Ziehen Quetschen Weitere Funktionen sind: Heben Drücken

17 Schaltschema Spreizer
9 8 7 6 5 P Druckleitung R Rücklaufleitung Steckkupplungen Höchstdruckschlauch ¾ - Wegeventil entsperrbares Zwillings- Rückschlagventil Zylinder Kolben Joch Spreizarm Kettenzugpunkt 4 3 Beispiel bei einem Gerät mit Höchstdruckschlauchpaar Zubehör: 2 Zugketten, mindestens 1,5 m lang Schälsatz zum Blech aufreißen Schaltschema: (2) – Kolbenposition beim Öffnen der Spreizerarme (0) – Null-Stellung der Spreizerarme - Kolbenposition Hinweis: Schaltschema nur zur Information (2) (0) (1) 2 Zubehör: 2 Zugketten, Schälsatz zum Blechaufreißen 1 R P

18 Nutzungshinweise Spreizer
Zuerst Bleche freilegen, damit die Ansetzpunkte für den Spreizer sichtbar werden und die Spreizstellen optimale Angriffspunkte für die Spreizerspitzen bieten. Abgleiten oder –rutschen der Spreizerspitzen durch Neuansetzen der Spreizer vermeiden. Spreizer immer so ansetzen, dass wegzuspreizende Teile vom Verunfallten weggeführt werden. Beim Quetschen beachten, dass Quetschgut wegspritzen kann. Sichtprüfung: Arme auf Beschädigungen, deckungsgleiches Aufeinanderliegen bei geschlossenen Spreizerarmen Spreizerspitzen auf Zustand der Riffelung, Einrisse Zustand der Verbindungsteile und Sicherungen Lesbarkeit von Beschilderungen und Richtungssymbolen Zustand der Haltegriffe Siehe auch GUV in der Anlage zur Übungsanleitung

19 Beim Ziehen besondere Vorsicht, erhöhte Unfallgefahr im Nahbereich der Zugketten
Nach jedem Einsatz Spreizerarme nicht voll schließen. Geringen Abstand lassen, damit Spreizer hydraulisch und mechanisch entspannt ist und nicht in Endlagen unter Druck stehen bleibt.

20 4. Das Schneidgerät Halte- Steuereinrichtung (TOTMANN-Schaltung griff
Joch - Grundfunktion wie Spreizer! - Steuereinrichtung: funktioniert als TOTMANN-Schaltung Hochdruck- Schläuche Scher- messer Hydraulikzylinder doppeltwirkend

21 Nutzungshinweise Schneidgerät
Schere möglichst ganz geöffnet ansetzen Schere nicht reißen oder herumwuchten Schere arbeiten lassen möglichst keine gehärteten Teile schneiden nach Einsatzende: Sichtprüfung Sichtprüfung:Zustand und Einstellung der Messer (Spiel zwischen den Schneiden) Zustand der Verbindungsteile und Sicherungen Dichtheit Lesbarkeit von Beschilderung und Richtungssymbolen Zustand der Haltegriffe siehe auch GUV in der Anlage zur Übungsanleitung Anmerkung: wird geprüft nach DIN (Farbeindringverfahren) durch Gerätewart

22 5. Kombinationsrettunggerät (Kombigerät)
Hydraulisches Rettungsgerät, welches mindestens vier Funktionen ausführen kann: Spreizen Ziehen Quetschen Schneiden Steuer-einrichtung Haltegriff Vorteile: finanzieller Vorteil kein Gerätewechsel notwendig Nachteil: erreicht nicht die Leistung der Einzelgeräte Foto: LFS Sachsen Hochdruck-schläuche Spreizerspitze mit Kettenzug- punkt Schermesser

23 6. Rettungszylinder Steuereinrichtung Haltegriff Hochdruck-schläuche
Sie dienen vornehmlich zum Hochdrücken von Lenksäulen, Fahrzeugdächern und anderen Hindernissen, zum Wegdrücken, Abstützen und Aussteifen. Ein Satz besteht aus drei Rettungszylindern. Verlängerungsrohre können angewandt werden (beachte Herstellerangaben) Rettungszylinder sind zum Drücken und Ziehen ausgelegt Druckkraft mindestens 60 kN Foto: LFS Sachsen Hochdruck-schläuche Füße (abnehmbar oder fest)

24 Rettungszylinder können:
eine drückende Funktion ausführen Verlängerungsrohre können angewendet werden Nutzungshinweise: sichere Ansatzpunkte suchen, um ein Abgleiten der Füße zu vermeiden Beim Ziehen auf evtl. Knickgefahr der Kolbenstangen achten! Sichtprüfung: Zylinder und Kolbenstange auf Beschädigungen und Deformierungen Pratzen auf festen Sitz und Zustand Zustand der Verbindungsteile und Sicherungen Dichtheit Vorhandensein und Lesbarkeit von Beschilderungen und Richtungssymbolen Zustand der Haltegriffe siehe auch GUV in der Anlage zur Übungsanleitung

25 7. Akku-betriebene Rettungsgeräte
Elektrokabel zum Akku Steuer-einrichtung Elektro-hydraulischer Antrieb Rettungsgeräte mit integriertem batteriegespeistem elektro-hydraulischem Antrieb, 12 Volt, Gleichstrom (Wechselakkusystem). sofort einsatzbereit Gewicht und Raum sparend Akku-Ladezeit: ca. 10 – 15 Min. Akku-Ladung reicht für ca. 10 Min. Dauerbelastung Einsatzgebiete: Verkehrsunfälle Rettung in Gebäuden Katastrophenschutzeinsätze in Tunneln usw. Spreizer-spitzen Haltegriff Quelle: WEBER-HYDRAULIK

26 Geräteausführungen für Akku-betriebene Rettungsgeräte
Spreizer Schere Kombigerät Quelle: WEBER-HYDRAULIK

27 8. Zusätzliche Rettungsgeräte (Zubehör)
Airbag-Sicherungen Schutzdecken-Set Federkörner Klebefolie (Rettungsfolie) Glasmaster (Ex), Glasschneider Airbag-Sicherungen: - Rückhaltesysteme für Airbags, z. B. Bezüge oder Prallplatten aus Stahlblech mit Aufreissspitzen - Airbagkomponenten wurden nicht konstruiert, in ihrer Entfaltung behindert zu werden - Gefahr durch wegfliegende Teile! Schutzdecken-Set - zum Abdecken von Karosserieteilen (Holme, Kotflügel usw.) Federkörner - zur gefahrlosen Zertrümmerung von Sicherheitsglasscheiben Klebefolie für Sicherheitsglasscheiben - bindet die Glassplitter und verringert so die Verletzungsgefahr für den Patienten und die Rettungskräfte - bei Regen bedingt einsetzbar! Glasmaster - Handsägegerät für geklebte Verbundglasscheiben - im Griff Aufnahme des Federkörners Foto: LFS Sachsen

28 Unterbauschiebeblock, Abstützsysteme Staubmasken Schutzbrillen
Pedalschneider Rettungsplattformen Blechaufreißer Schwelleraufsätze Abstützsysteme - zum Unterbau sichern und stabilisieren von Unfallfahrzeugen Staubmasken - zum Schutz gegen Glasstäube bei Einsatz Glasschneider Schutzbrillen - Zubehör bei Glasmanagement zum Schutz der Augen Pedalschneider - Schneidsatz mit Handpumpenbetrieb für Schneidarbeiten auf engstem Raum - für Lenkrad, Schalthebel und Pedale - Schneiden von Gitterstäben und anderen Metallkonstruktionen bei Unfällen in Gebäuden Rettungsplattformen - für Rettungsarbeiten, die einen erhöhten Standort erfordern, z. B. an LKW, Bussen, Zügen, Flugzeugen und Gebäuden Blechaufreißer - zum Öffnen von Blechkarosserieteilen (Motorhaube, Holme usw.) Schwelleraufsätze - ideale Ergänzung zu den Rettungszylindern

29 9. Unfallverhütung

30 9.1 Grundsätze Bedienung nur durch ausgebildete Einsatzkräfte
auf richtige und unfallfreie Handhabung achten Gute Ausbildung, mindestens einmal jährlich üben und umsichtiges Handeln garantieren einen erfolgreichen Einsatz. vollständige Schutzaus- rüstung tragen Hier die Wichtigkeit der Unfallverhütung betonen! Immer nach der jeweiligen Bedienungsanleitung arbeiten! Schon im Übungsdienst auf die Unfallverhütung achten und sofort bei Fehlern einwirken!

31 Nur am Gerät ausgebildete und erfahrene Einsatzkräfte einsetzen.
Nicht eingesetzte Feuerwehrangehörige vom Gefahrenbereich fernhalten Bedienung der hydraulischen Rettungsgeräte nur durch eine Person – zweite Person als Unterstützung bzw. Sicherheitsmann benötigt Hier die Wichtigkeit der Unfallverhütung betonen! Immer nach der jeweiligen Bedienungsanleitung arbeiten! Schon im Übungsdienst auf die Unfallverhütung achten und sofort bei Fehlern einwirken!

32 9.2 Hinweise zum Umgang mit hydraulischen Rettungsgeräten – GUV-I 8651
Grundsätzlich Gesichtsschutz benutzen. Beim Schneiden oder Spreizen muss immer mit wegschleudernden oder wegschnellenden Teilen gerechnet werden. Vor dem Betätigen von Spreiz- oder Schneidgeräten sicheren Stand einnehmen. An der Scherenspitze ist die Schneidkraft am geringsten. Richtiges Ansetzen zum Maulinneren der Schere hin bringt höhere Schneidkräfte und schützt die Messerspitzen vor Beschädigungen.

33 9.2 Hinweise zum Umgang mit hydraulischen Rettungsgeräten – GUV-I 8651
Die Schneidmesser möglichst rechtwinklig am zu schneidenden Teil ansetzen. Das Auseinanderdrücken der Messer und eine mögliche Beschädigung werden vermieden. Lenksäulen, Achsen, Stabilisatoren und ähnliche gehärtete Teile dürfen nicht geschnitten werden. Freie Enden nur schneiden, wenn diese gegen unkontrollierte Bewegung und Wegschleudern gesichert sind.

34 9.2 Hinweise zum Umgang mit hydraulischen Rettungsgeräten – GUV-I 8651
Spreizer so ansetzen, dass ein Abgleiten vermieden wird. Wenn erforderlich, den Spreizer mehrfach nachsetzen. Der Geräteführer ist zu unterstützen, wenn das eingesetzte Gerät schwer und groß ist oder der Einsatz unter beengten Verhältnissen erfolgt.

35 9.2 Hinweise zum Umgang mit hydraulischen Rettungsgeräten – GUV-I 8651
Die Steuerung des Spreizers darf nur durch den Geräteführer allein erfolgen. Rettungszylinder nur so ansetzen, dass ein Abrutschen ausgeschlossen ist. Sichere Ansatzpunkte lassen sich durch geeignetes Zubehör herstellen, z. B. durch auswechselbare Spitzen oder spezielle Schwelleraufsätze für Kraftfahrzeuge.

36 Wichtig: Pflege, Wartung und Sichtkontrollen lt. UVV
Beachten der jeweiligen Bedienungsanleitung  unterschiedliche Bedienelemente der einzelnen Anbieter! Wichtig: Pflege, Wartung und Sichtkontrollen lt. UVV Hier die Wichtigkeit der Unfallverhütung betonen! Immer nach der jeweiligen Bedienungsanleitung arbeiten! Schon im Übungsdienst auf die Unfallverhütung achten und sofort bei Fehlern einwirken!
