Blitz- und Überspannungsschäden aus der Praxis

Präsentation zum Thema: "Blitz- und Überspannungsschäden aus der Praxis"—  Präsentation transkript:

1 Blitz- und Überspannungsschäden aus der Praxis
ZURÜCK

2 Gefährdung durch Blitzeinschlag

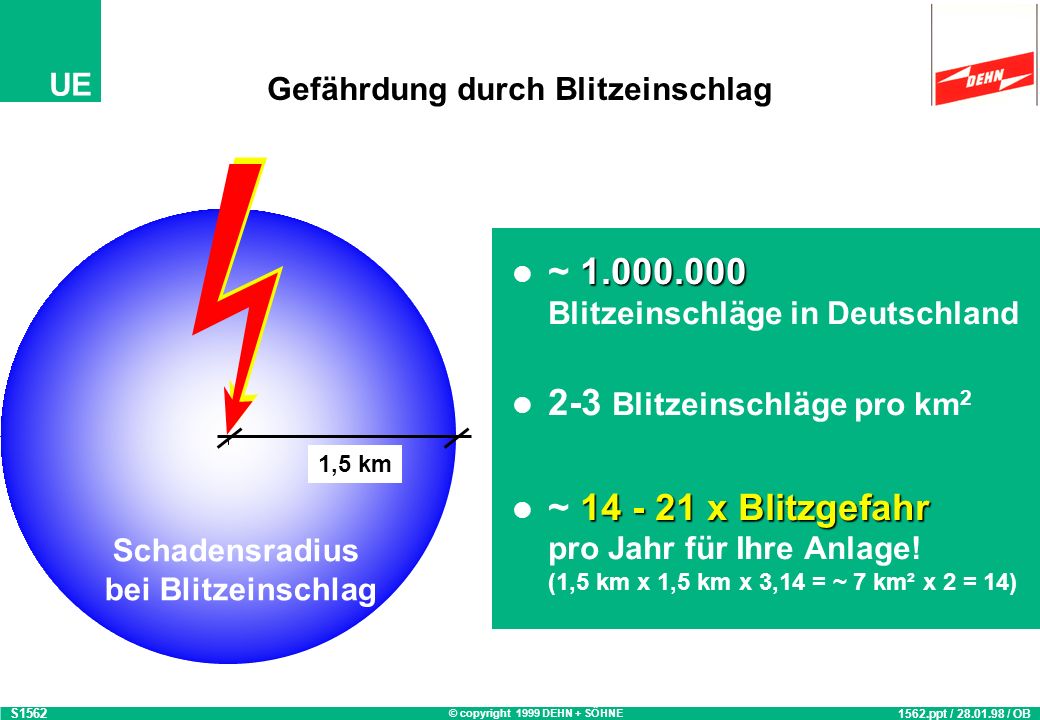

1,5 km Schadensradius bei Blitzeinschlag ~ Blitzeinschläge in Deutschland 2-3 Blitzeinschläge pro km2 ~ x Blitzgefahr pro Jahr für Ihre Anlage! (1,5 km x 1,5 km x 3,14 = ~ 7 km² x 2 = 14) S1562 1562.ppt / / OB

3 Blitzstromschaden S1568a 1568.ppt / / OB

4 S1568b 1568.ppt / / OB

5 Elektronik-Schäden: Ursachen 1997 Analyse von 8722 Schadensfällen
Brand 4,9% Wasser 6,2% Diebstahl 7,0% Fahrlässigkeit 22,7% Überspannungen 31,7% Blitzentladungen und Schalthandlungen Sonstiges 26,8% Sturm 0,8% Quelle: Württembergische Versicherung AG, Stuttgart S586 586.ppt / / OB

6 Überspannungsschaden
1568.ppt / / OB

7 Überspannungsschaden Zerstörte Netzwerkkarte
S1597_a 1597.ppt / / CG

8 Überspannungsschaden Zerstörter Schnittstellenwandler
S1597_b 1597.ppt / / CG

9 Schadensbericht Flughafen Frankfurt / Main
Blitz legte Flughafen Frankfurt lahm Schwere Gewitter und Wolkenbrüche haben am 20. Juni im Rhein-Main Gebiet erhebliche Schäden verursacht. Der Frankfurter Flughafen wurde durch einen Blitzschlag in den Tower für beinahe 2 h völlig lahmgelegt. Um Uhr hatte ein Blitz den Tower getroffen. Die Elektronik funktionierte nicht mehr, außerdem sprang die automatische Feuerlöschanlage an, die der Luft Sauerstoff entzieht. Der Turm mußte daraufhin evakuiert werden. Um Uhr nahm ein Not-dienst die Arbeit wieder auf. Nach Auskunft der Frankfurter Flughafen AG mußten insgesamt mehr als 40 Flugzeuge mit Bestimmungsort Frankfurt umgeleitet werden, größtenteils nach Köln und Düsseldorf, aber auch nach Nürnberg und Berlin. 17 Starts und Landungen seien außerdem gestrichen worden. Die erste Maschine startete nach der Zwangspause um Uhr. Quelle: etz Bd. 113 (1992) Heft 13 S1501 1501.ppt / / OB
