FEUERWEHR DORNBIRN
3
Grundlagen: Geeignete Saugstelle: Zufahrt KLF Wasser mind. 40 cm tief
Standplatz für TS Schlauch Verlegung: Mit Fahrzeug oder von Hand Ausreichend Schlauchreserve alle 5 bis 6 B-Schläuche 1 B-Schlauch Am Straßenrand Bei steilem Gelände Schlauchsicherung Straßenquerungen im rechten Winkel und Schlauchbrücken verwenden Schlauchaufsicht TS Standorte: Möglichst eben Neben Straße (Straße freihalten für Verkehr)
4

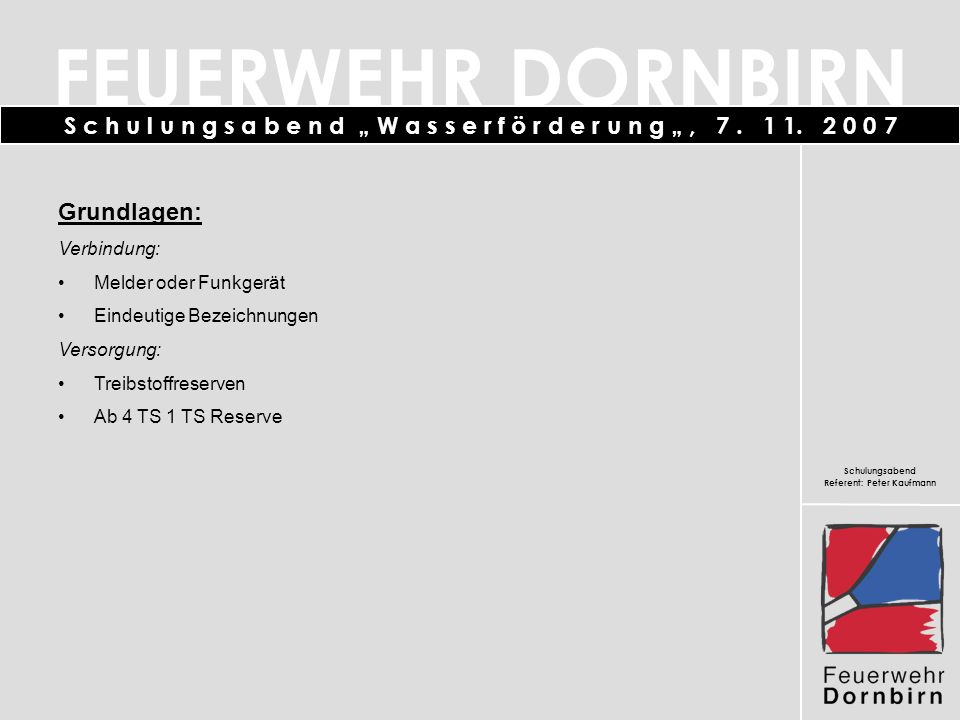

Grundlagen: Verbindung: Melder oder Funkgerät Eindeutige Bezeichnungen
Versorgung: Treibstoffreserven Ab 4 TS 1 TS Reserve
9
VW Supermatic 1200l bei 10 bar bei 3 m Ansaughöhe KLF 1
10
Fox 1 1200 l bei 10 bar bei 3 m Ansaughöhe KLFA 6, BLF, TS Anhänger Ebnit
11
Fox 2 1200 l bei 10 bar bei 3 m Ansaughöhe KLF 2
12
Fox 3 1600 l bei 10 bar bei 3 m Ansaughöhe KLFA 7
13

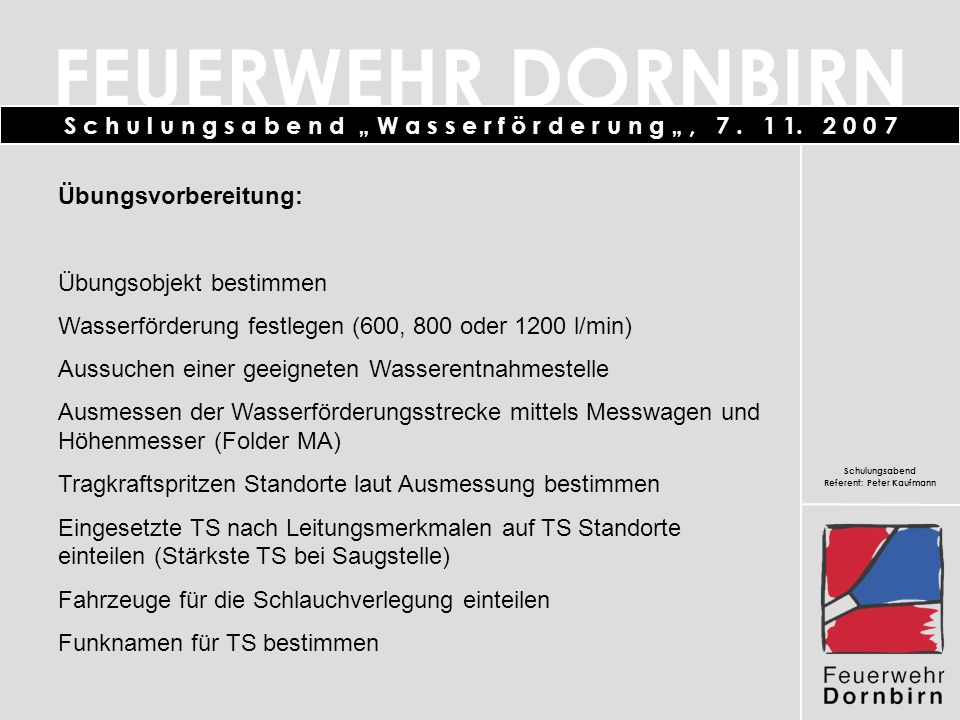

Übungsvorbereitung: Übungsobjekt bestimmen Wasserförderung festlegen (600, 800 oder 1200 l/min) Aussuchen einer geeigneten Wasserentnahmestelle Ausmessen der Wasserförderungsstrecke mittels Messwagen und Höhenmesser (Folder MA) Tragkraftspritzen Standorte laut Ausmessung bestimmen Eingesetzte TS nach Leitungsmerkmalen auf TS Standorte einteilen (Stärkste TS bei Saugstelle) Fahrzeuge für die Schlauchverlegung einteilen Funknamen für TS bestimmen
14
Wasserförderung 600 l/min Wasserbehälter Hohlen nach Hafner
15
Berechnung Standorte Tragkraftspritzen
Wasserfördermenge 600 l/min Standort 1: Fox 3 (KLFA 7) Saugstelle 2 m Saughöhe Ausgangsdruck 10 bar 300 m Schlauchleitung = 1,5 bar Reibungsverlust 70 hm = 7 bar Druckverlust ergibt zusammen 8,5 bar Druckverlust Standort 2: VW Supermatic (KLF 1) Eingansdruck 1,5 bar Ausgangsdruck 10 bar Standort 3: Fox 2 (KLF 2) Eingansdruck 1,5 bar Ausgangsdruck 10 bar 320 m Schlauchleitung = 1,6 bar Reibungsverlust 70 hm = 7 bar Druckverlust ergibt zusammen 8,6 bar Druckverlust Ziel: Eingangsdruck 1,4 bar
16
Wasserförderung 800 l/min Wasserbehälter Hohlen nach Hafner
17
Berechnung Standorte Tragkraftspritzen
Wasserfördermenge 800 l/min Standort 1: Fox 3 (KLFA 7) Saugstelle 2 m Saughöhe Ausgangsdruck 10 bar 250 m Schlauchleitung = 2,5 bar Reibungsverlust 60 hm = 6 bar Druckverlust ergibt zusammen 8,5 bar Druckverlust Standort 2: VW Supermatic (KLF 1) Eingansdruck 1,5 bar Ausgangsdruck 10 bar Standort 3: Fox 2 (KLF 2) Eingansdruck 1,5 bar Ausgangsdruck 10 bar 260 m Schlauchleitung = 2,6 bar Reibungsverlust 59 hm = 5,9 bar Druckverlust ergibt zusammen 8,5 bar Druckverlust Standort 4: Fox 1 (KLFA 6) Eingansdruck 1,5 bar Ausgangsdruck 10 bar 160 m Schlauchleitung = 1,6 bar Reibungsverlust 31hm = 3,1 bar Druckverlust ergibt zusammen 4,7 bar Druckverlust Ziel: Eingangsdruck 5,3 bar
18
Wasserförderung 1200 l/min Wasserbehälter Hohlen nach Hafner
19
Berechnung Standorte Tragkraftspritzen
Wasserfördermenge 1200 l/min Standort 1: Fox 3 (KLFA 7) Saugstelle 2 m Saughöhe Ausgangsdruck 10 bar 160 m Schlauchleitung = 4 bar Reibungsverlust 50 hm = 6 bar Druckverlust ergibt zusammen 9 bar Druckverlust Standort 2: Fox 1(KLFA 6) Eingansdruck 1 bar Ausgangsdruck 10 bar 240 m Schlauchleitung = 6 bar Reibungsverlust 30 hm = 3 bar Druckverlust ergibt zusammen 9 bar Druckverlust Standort 3: VW Supermatic (KLF 1) Eingansdruck 1 bar Ausgangsdruck 10 bar 160 m Schlauchleitung = 4 bar Reibungsverlust 50hm = 5 bar Druckverlust ergibt zusammen 9 bar Druckverlust Standort 4: Fox 2 (KLF 2) Eingansdruck 1,5 bar Ausgangsdruck 10 bar 180 m Schlauchleitung = 4,5 bar Reibungsverlust 45 hm = 4,5 bar Druckverlust ergibt zusammen 9 bar Druckverlust Standort : Fox 1(BLF) Eingansdruck 1,5 bar Ausgangsdruck 10 bar 180 m Schlauchleitung = 4,5 bar Reibungsverlust 35 hm = 3,5 bar Druckverlust ergibt zusammen 8 bar Druckverlust Ziel: Eingangsdruck 2 bar
20
Danke für die Aufmerksamkeit
