1 Elektrizitätslehre Lösungen

2 10 Aufgaben

3 10 Aufgaben 21) An 220 V sind angeschlossen: 1 Bügeleisen mit 61 Ohm, 1 Tauchsieder mit 96 Ohm und 4 Glühlampen mit je 490 Ohm. Ist der Stromkreis mit einer 6 A-Sicherung ausreichend abgesichert?

4 10 Aufgaben 21) An 220 V sind angeschlossen: 1 Bügeleisen mit 61 Ohm, 1 Tauchsieder mit 96 Ohm und 4 Glühlampen mit je 490 Ohm. Ist der Stromkreis mit einer 6 A-Sicherung ausreichend abgesichert? Haushaltgeräte sind immer parallel zueinander geschaltet!

5 10 Aufgaben 21) An 220 V sind angeschlossen: 1 Bügeleisen mit 61 Ohm, 1 Tauchsieder mit 96 Ohm und 4 Glühlampen mit je 490 Ohm. Ist der Stromkreis mit einer 6 A-Sicherung ausreichend abgesichert?

6 10 Aufgaben 21)

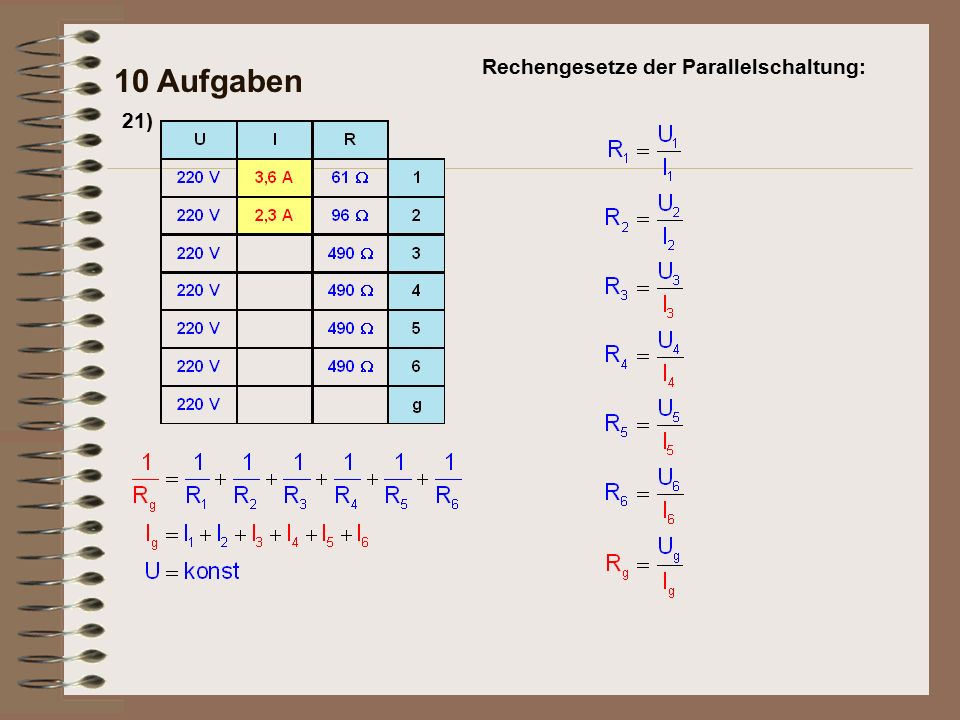

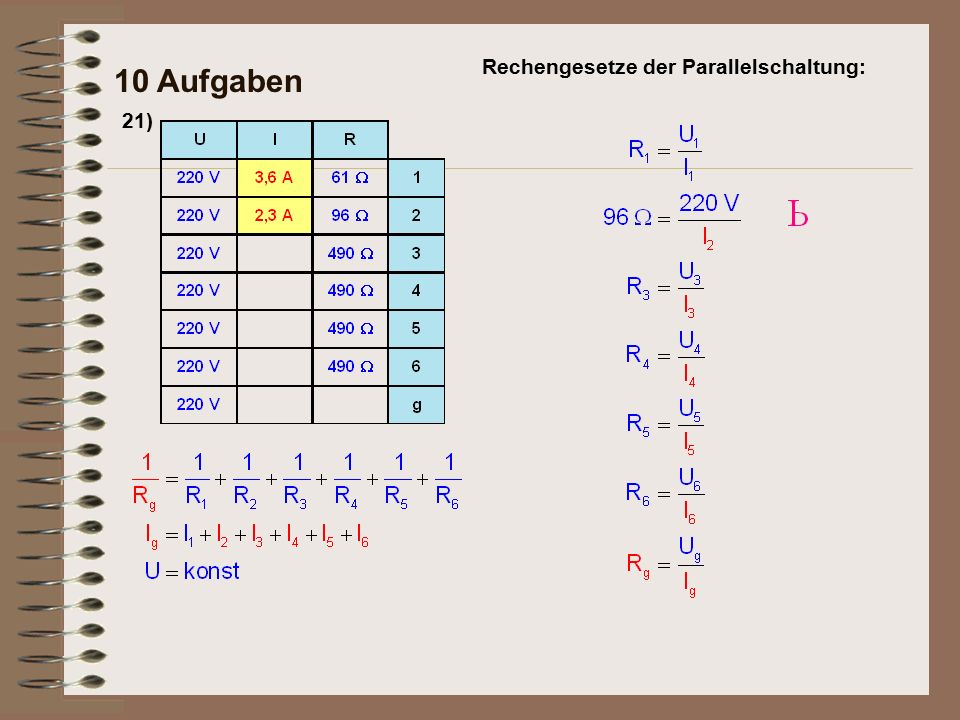

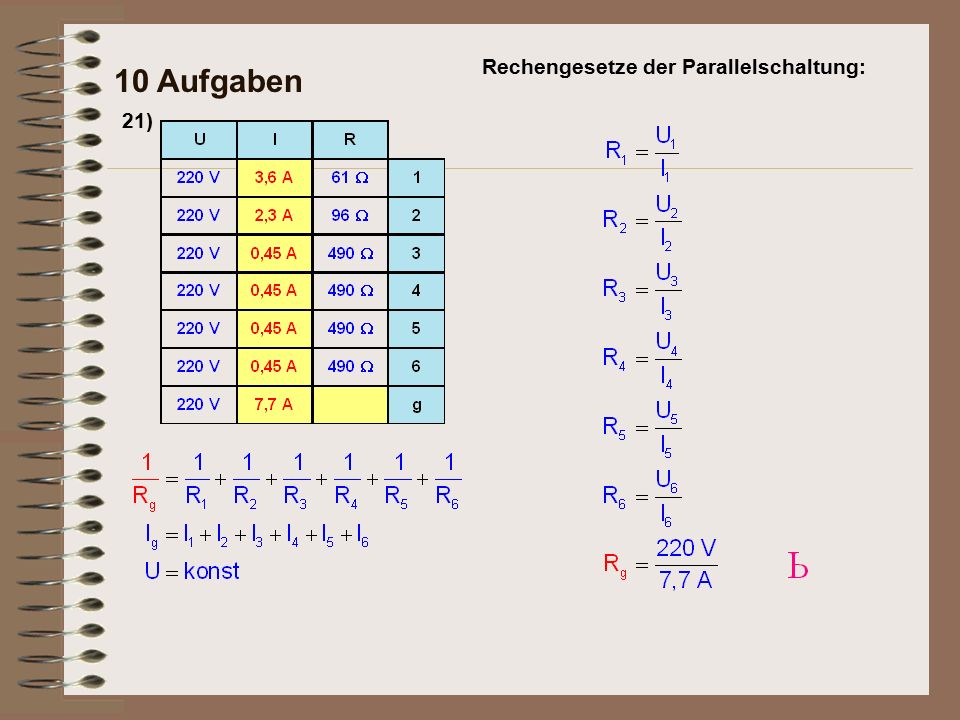

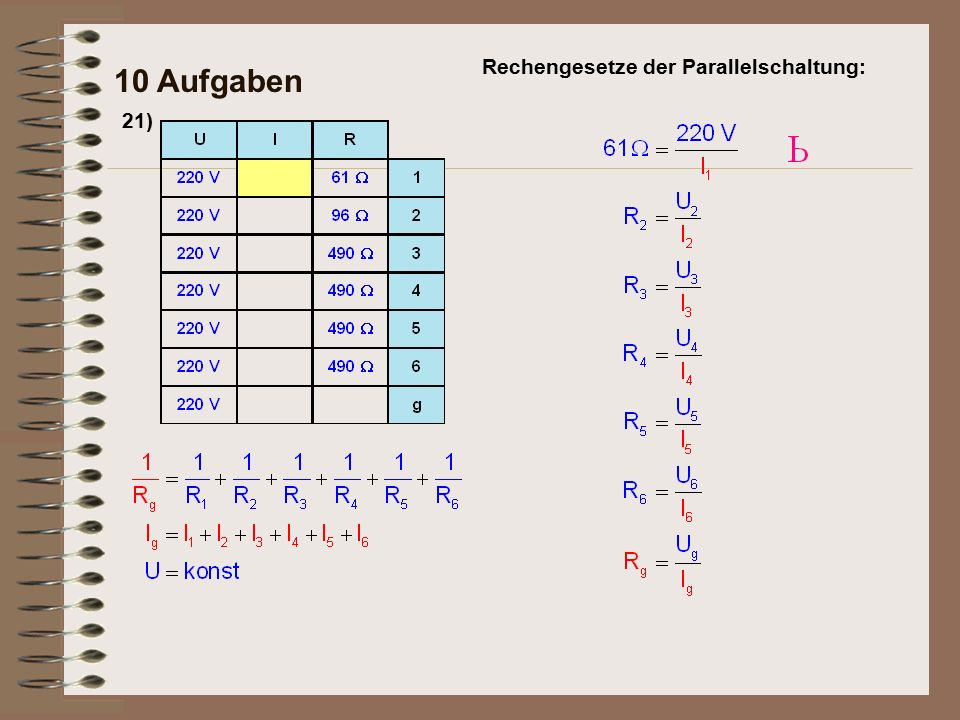

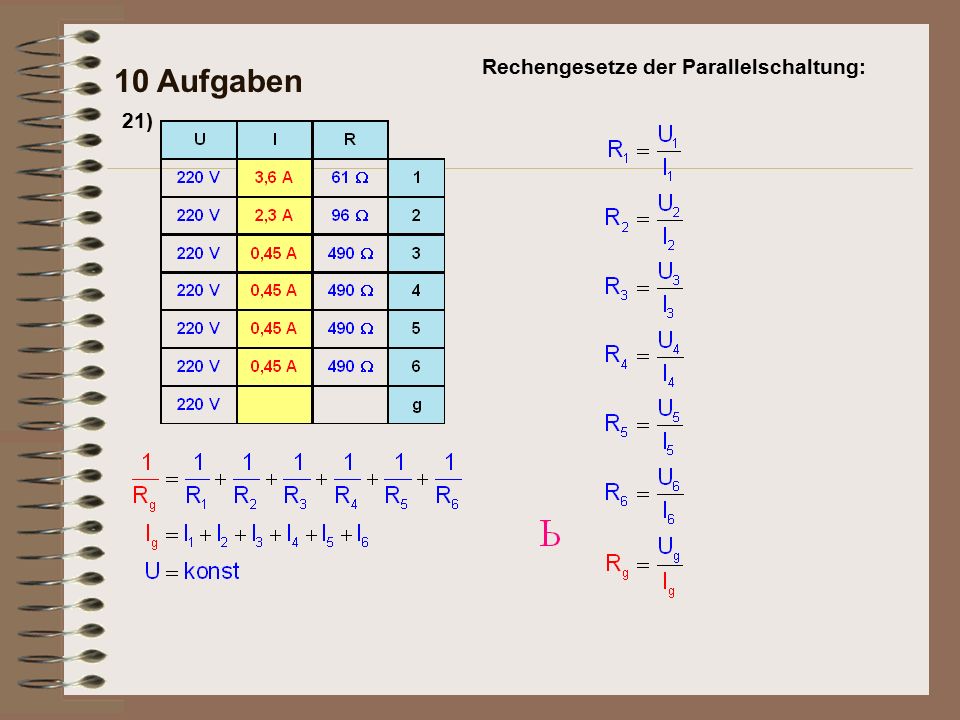

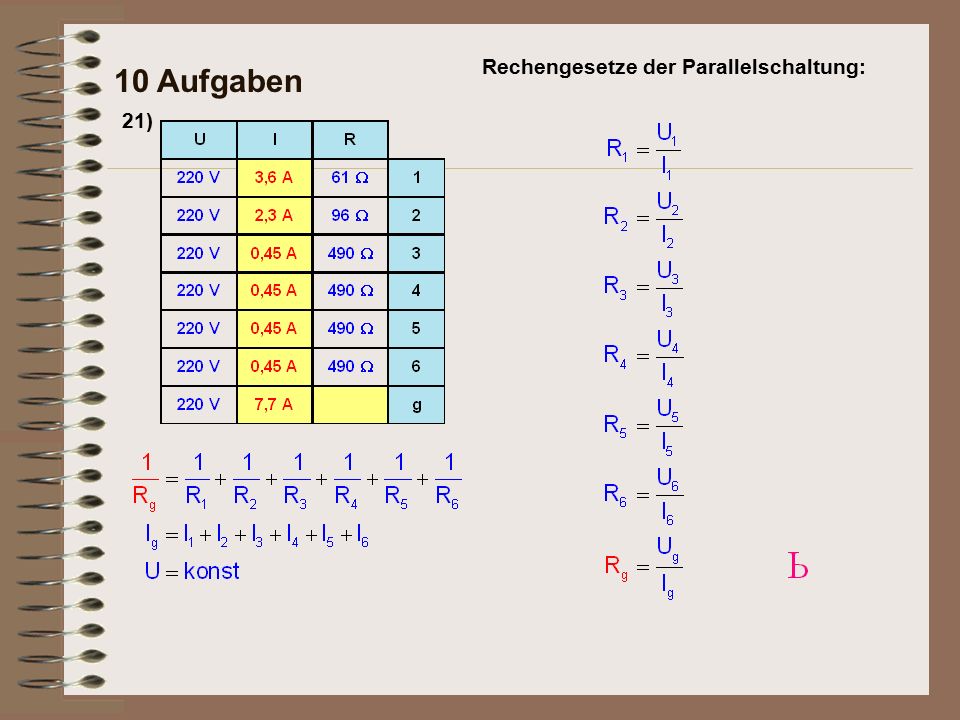

7 Rechengesetze der Parallelschaltung:
10 Aufgaben 21)

8 Rechengesetze der Parallelschaltung:
10 Aufgaben 21)

9 Rechengesetze der Parallelschaltung:
10 Aufgaben 21)

10 Rechengesetze der Parallelschaltung:
10 Aufgaben 21)

11 Rechengesetze der Parallelschaltung:
10 Aufgaben 21)

12 Rechengesetze der Parallelschaltung:
10 Aufgaben 21)

13 Rechengesetze der Parallelschaltung:
10 Aufgaben 21)

14 Rechengesetze der Parallelschaltung:
10 Aufgaben 21)

15 Rechengesetze der Parallelschaltung:
10 Aufgaben 21)

16 Rechengesetze der Parallelschaltung:
10 Aufgaben 21)

17 Rechengesetze der Parallelschaltung:
10 Aufgaben 21)

18 Rechengesetze der Parallelschaltung:
10 Aufgaben 21)

19 Rechengesetze der Parallelschaltung:
10 Aufgaben 21)

20 Rechengesetze der Parallelschaltung:
10 Aufgaben 21)

21 Rechengesetze der Parallelschaltung:
10 Aufgaben 21)

22 Rechengesetze der Parallelschaltung:
10 Aufgaben 21)

23 Rechengesetze der Parallelschaltung:
10 Aufgaben 21)

24 Rechengesetze der Parallelschaltung:
10 Aufgaben 21)

25 Rechengesetze der Parallelschaltung:
10 Aufgaben 21)

26 Rechengesetze der Parallelschaltung:
10 Aufgaben 21)

27 Rechengesetze der Parallelschaltung:
10 Aufgaben 21)

28 Rechengesetze der Parallelschaltung:
10 Aufgaben 21)

29 10 Aufgaben 21) An 220 V sind angeschlossen: 1 Bügeleisen mit 61 Ohm, 1 Tauchsieder mit 96 Ohm und 4 Glühlampen mit je 490 Ohm. Ist der Stromkreis mit einer 6 A-Sicherung ausreichend abgesichert?

30 10 Aufgaben 21) An 220 V sind angeschlossen: 1 Bügeleisen mit 61 Ohm, 1 Tauchsieder mit 96 Ohm und 4 Glühlampen mit je 490 Ohm. Ist der Stromkreis mit einer 6 A-Sicherung ausreichend abgesichert? Antwort:

31 10 Aufgaben 21) An 220 V sind angeschlossen: 1 Bügeleisen mit 61 Ohm, 1 Tauchsieder mit 96 Ohm und 4 Glühlampen mit je 490 Ohm. Ist der Stromkreis mit einer 6 A-Sicherung ausreichend abgesichert? Antwort: Nein. Da durch die Sicherung die Gesamtstromstärke von 7,7 A fließt, brennt die Sicherung durch.
