1 Elektrizitätslehre Lösungen

2 10 Aufgaben

3 10 Aufgaben 25) Eine Glimmlampe, die für eine Betriebsspannung von 100 V und für eine Gesamtstromstärke von 1 mA gebaut ist, soll an eine Spannung von 220 V angeschlossen werden. Wie groß muss der Vorwiderstand gewählt werden?

4 10 Aufgaben 25) Eine Glimmlampe, die für eine Betriebsspannung von 100 V und für eine Gesamtstromstärke von 1 mA gebaut ist, soll an eine Spannung von 220 V angeschlossen werden. Wie groß muss der Vorwiderstand gewählt werden?

5 10 Aufgaben 25)

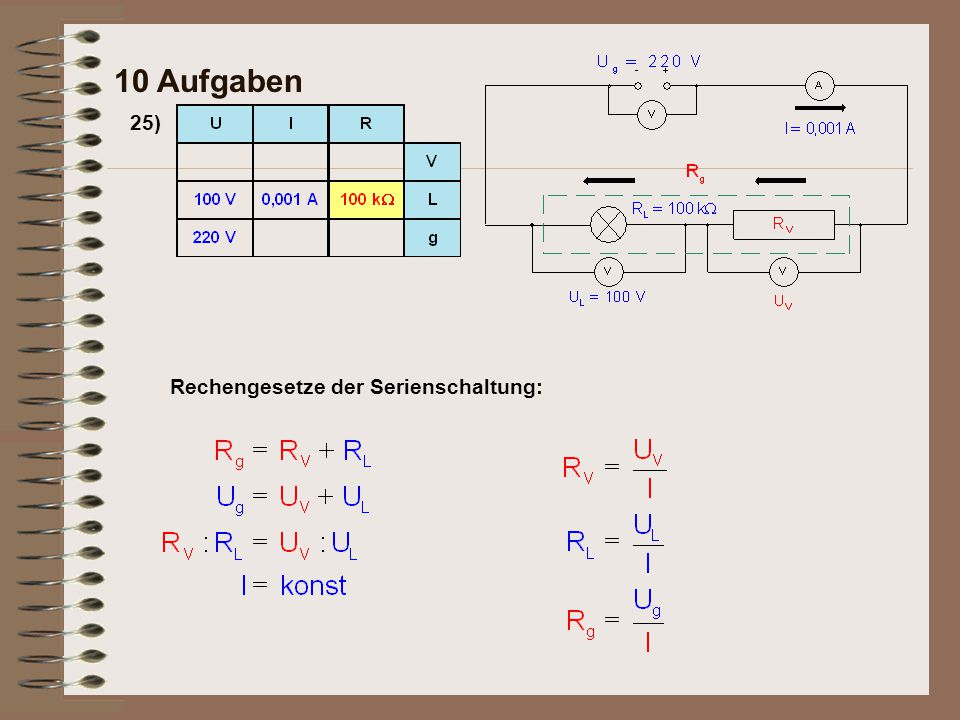

6 10 Aufgaben 25) Rechengesetze der Serienschaltung:

7 10 Aufgaben 25) Rechengesetze der Serienschaltung:

8 10 Aufgaben 25) Rechengesetze der Serienschaltung:

9 10 Aufgaben 25) Rechengesetze der Serienschaltung:

10 10 Aufgaben 25) Rechengesetze der Serienschaltung:

11 10 Aufgaben 25) Rechengesetze der Serienschaltung:

12 10 Aufgaben 25) Rechengesetze der Serienschaltung:

13 10 Aufgaben 25) Rechengesetze der Serienschaltung:

14 10 Aufgaben 25) Rechengesetze der Serienschaltung:

15 10 Aufgaben 25) Rechengesetze der Serienschaltung:

16 10 Aufgaben 25) Rechengesetze der Serienschaltung:

17 10 Aufgaben 25) Rechengesetze der Serienschaltung:

18 10 Aufgaben 25) Rechengesetze der Serienschaltung:

19 10 Aufgaben 25) Rechengesetze der Serienschaltung:

20 10 Aufgaben 25) Rechengesetze der Serienschaltung:

21 10 Aufgaben 25) Rechengesetze der Serienschaltung:

22 10 Aufgaben 25) Rechengesetze der Serienschaltung:

23 10 Aufgaben 25) Rechengesetze der Serienschaltung:

24 10 Aufgaben 25) Rechengesetze der Serienschaltung:

25 10 Aufgaben 25) Rechengesetze der Serienschaltung:

26 10 Aufgaben 25) Rechengesetze der Serienschaltung:

27 10 Aufgaben 25) Eine Glimmlampe, die für eine Betriebsspannung von 100 V und für eine Gesamtstromstärke von 1 mA gebaut ist, soll an eine Spannung von 220 V angeschlossen werden. Wie groß muss der Vorwiderstand gewählt werden?

28 10 Aufgaben 25) Eine Glimmlampe, die für eine Betriebsspannung von 100 V und für eine Gesamtstromstärke von 1 mA gebaut ist, soll an eine Spannung von 220 V angeschlossen werden. Wie groß muss der Vorwiderstand gewählt werden? Antwort:

29 10 Aufgaben 25) Eine Glimmlampe, die für eine Betriebsspannung von 100 V und für eine Gesamtstromstärke von 1 mA gebaut ist, soll an eine Spannung von 220 V angeschlossen werden. Wie groß muss der Vorwiderstand gewählt werden? Antwort: Der Vorwiderstand muss 120 kW betragen.
