1 Innovativ und vielfältig: die Hochschule für Technik und Wirtschaft Berlin

2 Referenten: Heiko Stascheit, Melanie Krause Datum: 28.07.2015
Monitoring und Wartung der Hybrid-Insel-Anlage am Living Equia Haus Referenten: Heiko Stascheit, Melanie Krause Datum:

3 Hybrid-Insel-Anlage am Living Equia Haus
Kurz das Gesamtsystem vorstellen. Windenergieanlage: 700Wp PV: 780Wp Batterie: 24V Wetterstation und Datalogger

4 Hybrid-Insel-Anlage am Living Equia Haus
Einzelnen Komponenten nochmal kurz zeigen

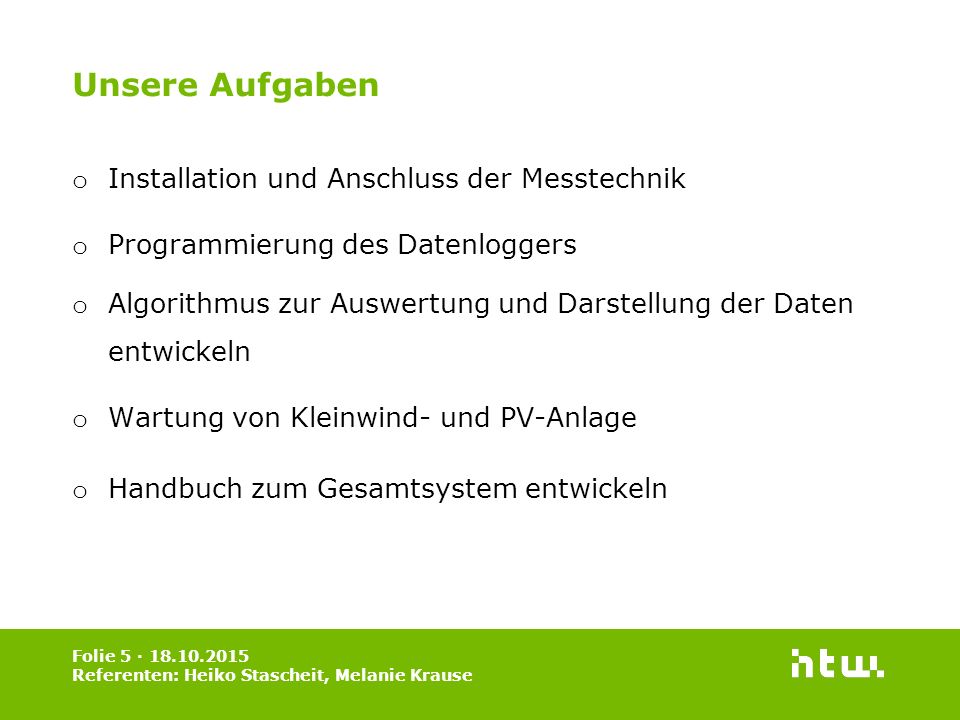

5 Unsere Aufgaben Installation und Anschluss der Messtechnik
Programmierung des Datenloggers Algorithmus zur Auswertung und Darstellung der Daten entwickeln Wartung von Kleinwind- und PV-Anlage Handbuch zum Gesamtsystem entwickeln Inhaltsübersicht Was haben wir zu tun?

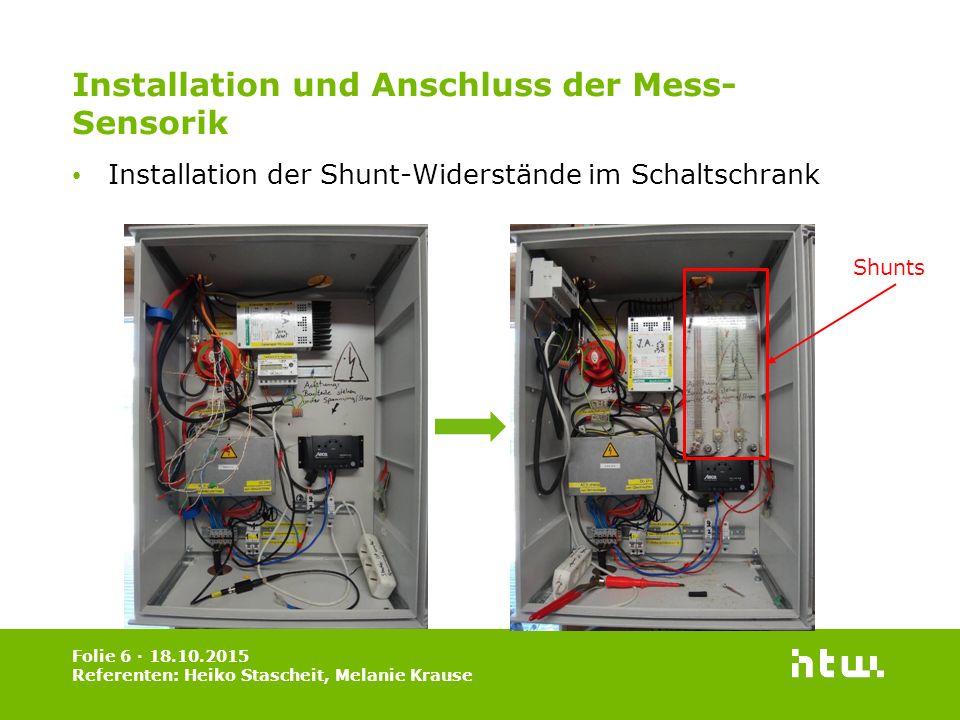

6 Installation und Anschluss der Mess-Sensorik
Installation der Shunt-Widerstände im Schaltschrank Shunts Zuerst mussten Shunt-Widerstände installiert werden zur Aufnahme der Messwerte. Letztes Semester wurde das mit Hall-Sensoren versucht, da das aber nicht geklappt hat, hat man es diesmal mit einfachen Shunt-Widerständen versucht. Dafür musste der Schaltschrank jedoch erst umgebaut werden (vorher/nachher, Shunts zeigen, sieht jetzt ordentlicher aus). Aus sicherheitstechnischen Gründen, weil die Shunts offen Strom führen, wurde auch ein Tastschutz (Plexiglasplatte) installiert. Zum Schluss anschluss der Messsensoren (klein und dünn, kommen von der Messstation)

7 Datenloggers ThiesClima DL16
Highlights 16 programmierbare Kanäle Mathematische Verknüpfung aller Kanäle Messdaten Archivierung für bis zu 365 Tage Spannungsversorgung von Sensoren WEB Server Integrated 4 Hochstrom Schalter(max. 60V/10A) für externe Geräte z.B.: - Radio Sender - Sensoren mit hohem Stromverbrauch - Heizungssteuerung Lange Einarbeitungsphase Es gibt keine Handbücher dazu, da es nicht für den Privatgebrauch gedacht ist. Einstellen der Umrechnungsfaktoren. Channels zur Erfassung von: PT100 0-20 mA 0-10 V 0-100 mV

8 Datenloggers ThiesClima DL16
Lange Einarbeitungsphase Es gibt keine Handbücher dazu, da es nicht für den Privatgebrauch gedacht ist. Einstellen der Umrechnungsfaktoren. Channels zur Erfassung von: PT100 0-20 mA 0-10 V 0-100 mV

9 Programmierung des Datenloggers
Lange Einarbeitungsphase Es gibt keine Handbücher dazu, da es nicht für den Privatgebrauch gedacht ist. Einstellen der Umrechnungsfaktoren. Hardware Baustein Treiber Baustein Mittelwert Baustein U-I Um-rechnung Mathematische Verknüpfung mit anderen Bausteinen

10 Auswertung und Darstellung der Daten
schreiben eines PHP-Skriptes Diagramm auf einer Website integrierbar Einarbeiten in PHP Skript nimmt die Daten die im MM-Modul ankommen im Datenlogger Verarbeitet sie und leitet sie zu emoncms weiter. (emoncms=blabla) Dieses Programm bildet Grafiken ab, die sich wiederum bei wetter.htw-berlin.der/Equia integrieren lassen Status: in Arbeit Datalogger wetter.htw-berlin.de emoncms

11 Wartung von Kleinwind- und PV-Anlage
Kurz erklären, was man da sieht. Anlage war etwas über 1 Jahr in Betrieb. Bis auf Kleinigkeiten sehen die Flügel noch sehr gut aus, Allg. alles noch gut. Sonst mussten Schrauben alle Nachgezogen werden.

12 Zusammenfassung und Fazit
Installation und Anschluss der Messtechnik Programmierung des Datenloggers Algorithmus zur Auswertung und Darstellung der Daten entwickeln Wartung von Kleinwind- und PV-Anlage Handbuch zum Gesamtsystem entwickeln Programmierung DL kann man immer weiterführen Heiko: Mach bitte noch das mit den grünen Haken und vllt gelben Kreisen, die beim Klicken erscheinen.

13 Vielen Dank für Ihre Aufmerksamkeit!
