1
Ahmet, Christian, Marvin, Maurizio, Nico
Schneidwerkzeug Ahmet, Christian, Marvin, Maurizio, Nico
2
Inhaltsverzeichnis Gruppenteil: Technologieteil: Erstentwurf Vorschub
Detailkonstruktion Schneidplatte Kostenberechnung Programme Fertigung Einrichtung der Konik Entscheidungen Erfahrungen Technologieteil: Vorschub Schnittanordnung Ausnutzungsgrad Schneidvorgang Maßbestimmung
3
Technologieteil
4
Vorschub 1. Schritt: Blechstreifen bis zum Anschlag schieben
1. Hub, Streifen wird von den Lochstempeln vorgelocht 3. Schritt: Streifen von Hand weiter schieben bis zum Anschlag 4. Schritt: 2. Hub, der Schneidstempel schneidet Werkstück aus Im selben Schritt wird der vorderen Teil wieder vorgelocht Optimale Nutzung des Blechstreifens erfolgt Bei unserem Werkzeug sind somit 2 Hübe notwendig um ein Werkstück zufertigen!!!! Das erste gestanzte Werkstück ist immer Ausschuss
5
Schnittanordnung
6
Schnittanordnung
7
Ausnutzungsgrad Stegbreite Randbreite Streifeneinteilung
8
Ausnutzungsgrad Berechnungen:
Geg: S= 2,0mm; b= 45.94mm; le=1,7 bzw. la=1,7 (ergibt sich nach Tab. Buch Seite 316) Streifenbreite: B= b+2 x la = 45.94mm + 2 x 1,7mm B=49.34mm n= Ausnutzungsgrad B= Streifenbreite in mm L= Streifenlänge in mm z= Anzahl der Werkstücke aus einem Streifen A= Fläche eines Werkstücks (ohne Berücksichtigung der Lochung) S= Streifendicke Le= Steglänge La= Randlänge e= Stegbreite a= Randbreite V= Vorschub R= Anzahl der Reihen b= Breite des Werkstücks in mm
9

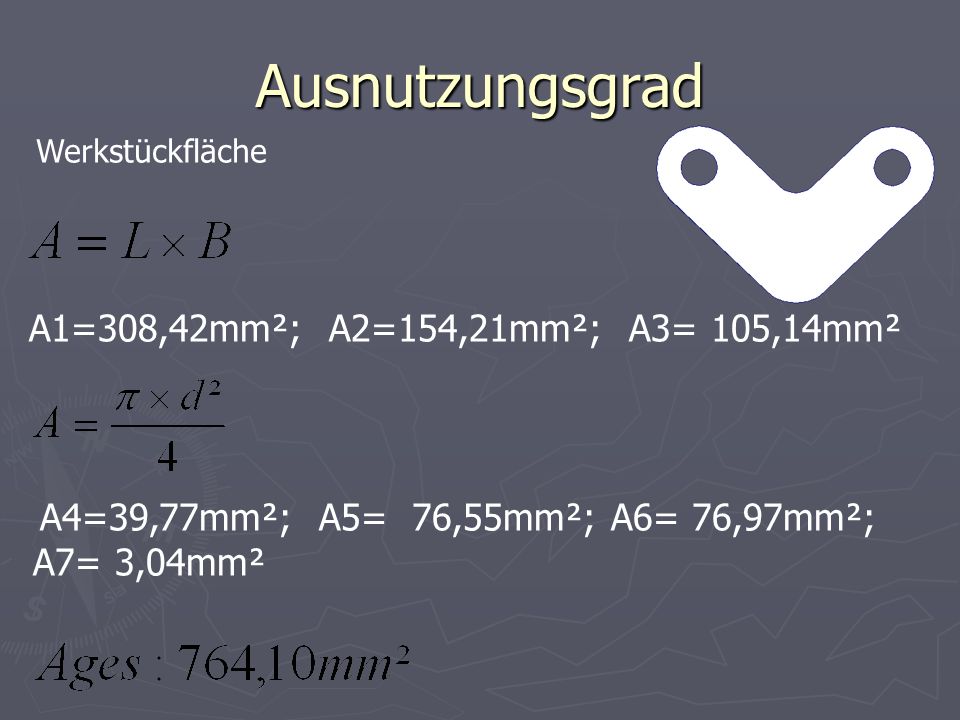

Ausnutzungsgrad A7= 3,04mm² Werkstückfläche
A1=308,42mm²; A2=154,21mm²; A3= 105,14mm² A4=39,77mm²; A5= 76,55mm²; A6= 76,97mm²; A7= 3,04mm²
10
Ausnutzungsgrad Streifenvorschub Anzahl der Werkstücke
11
Ausnutzungsgrad Vereinfachte Form:
12
Schneidvorgang Elastische Verformung
13
Schneidvorgang Werkstoff fängt an zu fließen
14
Schneidvorgang Werkstück bricht aus
15
Maßbestimmung Ausschneidstempel = Sollmaß – 2 * u
Für das Sollaß ist beim Ausschneiden das Maß der Schneidplatte Maßgebend. Lochstempel = Sollmaß : d = 6,1 Für das Sollmaß ist beim Lochen das Maß des Stempels Maßgebend.
16
Maßbestimmung Schneidspalt u Blechdicke s = 2 mm
Scherfestigkeit TaBmax = 376 N/mm² Schneidspalt u = 0,07 mm (Laut Tabelle TB. S. 316)
17
Maßbestimmung Durchbrüche in der Schneidplatte: Formel: d+2*u
Lochstempel: 6.1mm+2*0.07mm=6.24mm
18
Gruppenteil Erstentwurf Detailkonstruktion Schneidplatte
Kostenberechnung Programme Fertigung Einrichtung der Konik Entscheidungen Erfahrungen
19

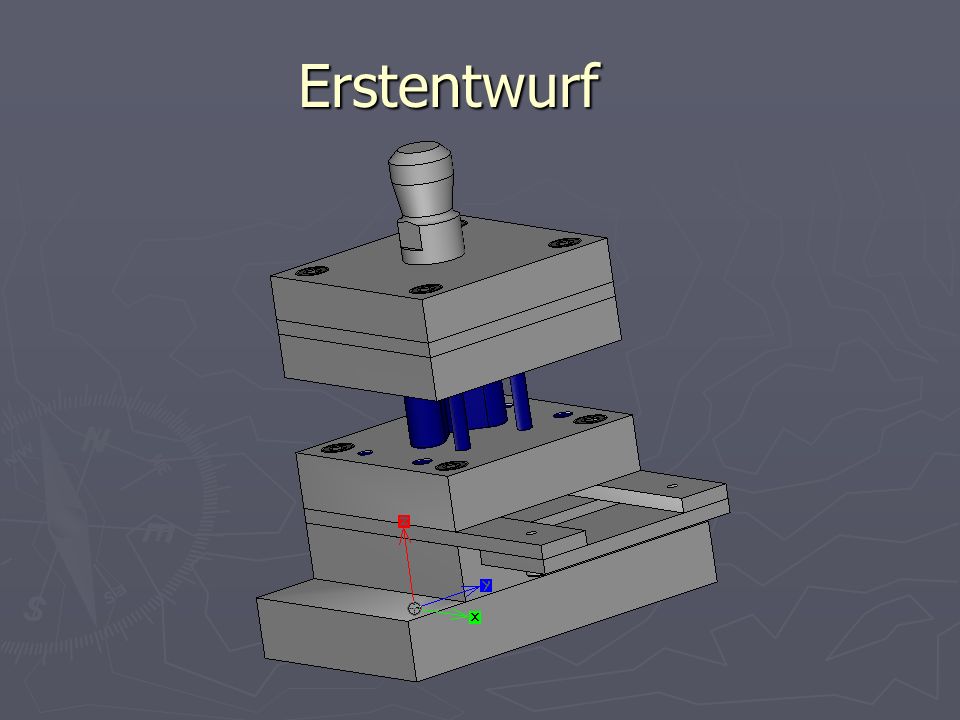

Erstentwurf
20
Erstentwurf
21
Detailkonstruktion Schneidplatte
22
Detailkonstruktion Schneidplatte
23
Detailkonstruktion Schneidplatte
24
Detailkonstruktion Schneidplatte
25
Materialkosten
26

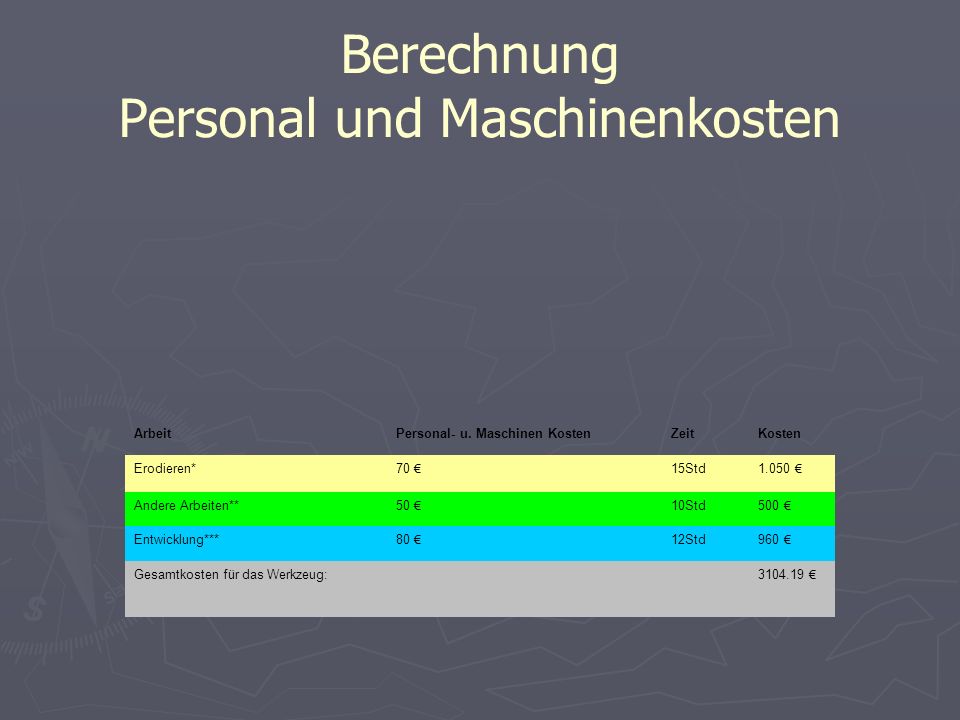

Berechnung Personal und Maschinenkosten
Arbeit Personal- u. Maschinen Kosten Zeit Kosten Erodieren* 70 € 15Std 1.050 € Andere Arbeiten** 50 € 10Std 500 € Entwicklung*** 80 € 12Std 960 € Gesamtkosten für das Werkzeug: €
27
Programm
28
Programm
29
Programme Nr. Code Kommentar N00001 M80; Spülung Ein N00002 M82;
Drahtlauf Ein N00003 M84; Generator Ein N00004 G90; Absolute Bemaßung N00005 G92 X0 Y0 Programmnullpunkt setzen N00006 G01G42 X5.079 Y4.820 Gerades Verfahren mit Bearbeitung Offsetaufbau rechts N00007 G01 X Y-3.182 N00008 G02 X Y I J-4.818 Kreisinterpolation im Uhrzeigersinn N00009 G01 X Y N00010 G02 X Y I J4.818 N00011 G01 X Y N00012 G03 X Y I J2.753 Kreisinterpolation gegen Uhrzeigersinn N00013 G01 X Y3.162 N00014 G02 X Y I5.078 J4.818 N00015 G01 X5.079 Y4.820 N00016 G01 X0 Y0 G40 N00017 G23 Verlassen Unterprogramm/ Bildrotation N00018 M02 Programmende
30
Programme Nr. Code Kommentar N00001 M80; Spülung Ein N00002 M82;
Drahtlauf Ein N00003 M84; Generator Ein N00004 G90; Absolute Bemaßung N00005 G92 X0 Y0 Programmnullpunkt setzen N00006 G01G42 X5.079 Y4.820 A1.43 Gerades Verfahren mit Bearbeitung Offsetaufbau rechts N00007 G01 X Y-3.182 N00008 G02 X Y I J-4.818 Kreisinterpolation im Uhrzeigersinn N00009 G01 X Y N00010 G02 X Y I J4.818 N00011 G01 X Y N00012 G03 X Y I J2.753 Kreisinterpolation gegen Uhrzeigersinn N00013 G01 X Y3.162 N00014 G02 X Y I5.078 J4.818 N00015 G01 X5.079 Y4.820 N00016 G01 X0 Y0 G40 N00017 G23 Verlassen Unterprogramm/ Bildrotation N00018 M02 Programmende
31
Einrichten der Konik
32
Einrichten der Konik
33
Einrichten der Konik
34
Einrichten der Konik
35
Einrichten der Konik
36
Einrichten der Konik
37
Einrichten der Konik
38
Einrichten der Konik
39
Einrichten der Konik
40
Entscheidungen Welche Art von Schneidwerkzeug nehmen wir
Wo sitzt der Anlagestift Wer übernimmt welche Aufgaben Zeitplan Planung des Projekts Welche Materialien nehmen wir
41
Erfahrungen Schlechte Kommunikation
Gruppenarbeit und Zeitplan verliefen gut Verzögerungen durch lo-Net2 und Internet Drahterodiermaschine kennengelernt Probleme bei der Fertigung mangels Maschinenkenntnisse
