Einteilungsmöglichkeiten

Präsentation zum Thema: "Einteilungsmöglichkeiten"—  Präsentation transkript:

1

2 Einteilungsmöglichkeiten
Drucker Impact (mit Anschlag) Nadeldrucker Typenraddrucker Banddrucker Non Impact (ohne Anschlag) Laserdrucker Tintenstrahldrucker Thermodrucker

3 Thermotransferdrucker
Einteilungsmöglichkeiten Zeilendrucker Seitendrucker Nadeldrucker Laserdrucker Typenraddrucker Thermotransferdrucker Tintenstrahldrucker Thermodrucker

4 Einteilungsmöglichkeiten
Monochrom- drucker Matrixdrucker oder Nadeldrucker Tintenstrahl Thermodrucker Farbdrucker

5 Typenraddrucker Nachteil: Druckzeichen Schreibmaschinenähnlich
kaum noch Verwendung beste Schriftqualität Nachteil: langsam nur Schriften möglich, welche sich auf dem Typenrad befinden keine Grafikdarstellung Druckzeichen

6 Nadeldrucker Nachteil: sehr hohe Geschwindigkeit sauberes Druckbild
Durchschläge möglich Nachteil: sehr laut sehr schlechte Grafikfähigkeit

7 Nadeldrucker Funktionsweise Es gibt:
7-, 8-, 9-, 18-, 24- und 48-Nadeldrucker.

8 Tintenstrahldrucker max. Auflösung: 2880 dpi 13 Seiten/Minute in s/w
Beispiel: Epson Stylus 880 max. Auflösung: 2880 dpi 13 Seiten/Minute in s/w 12,5 Seiten/Minute in Farbe

9 Tintenstrahldrucker Funktionsweise Piezo-Verfahren

10 Bubble-Jet-Verfahren
Tintenstrahldrucker Funktionsweise geringere Herstellungskosten als Piezo-Druckkopf geringere Geschwindigkeit 200cps anstatt 600cps bei Piezo Lebensdauer: 200 Mio. Zeichen (Piezo: nahezu unbegrenzt) Bubble-Jet-Verfahren

11 Laserdrucker Papierzuführung 3 (max. 5) Auflösung HP FastRes 1200
600x600dpi Druckgeschwindigkeit 32 ppm A4, 18 ppm A3 Kopieren (optional) 32 Seiten/Min. Beispiel: HP LaserJet

12 Laserdrucker Funktionsweise

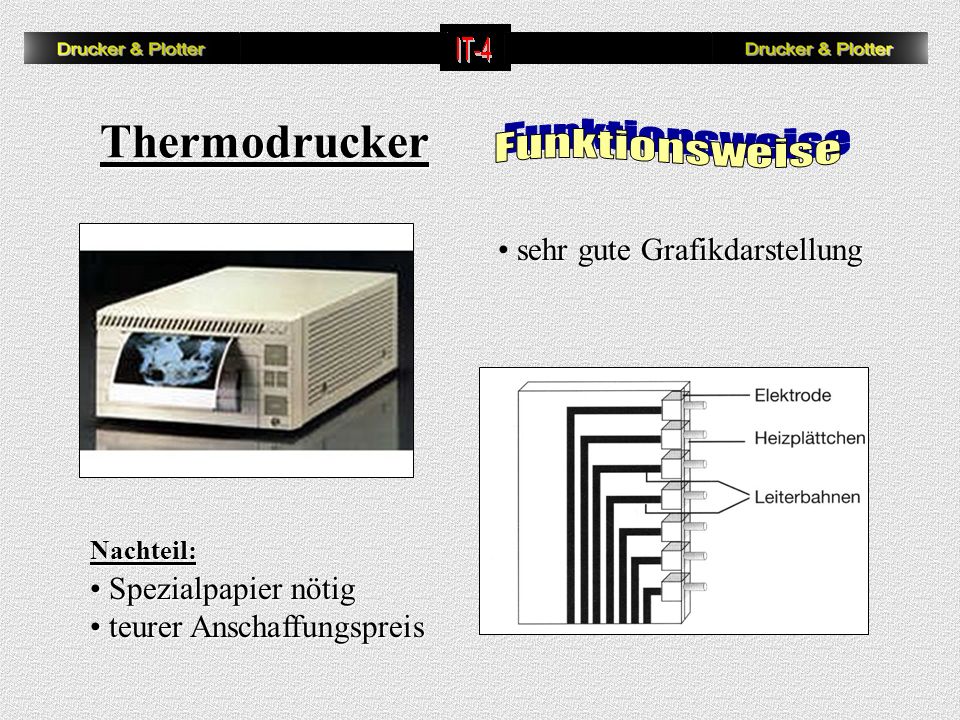

13 Thermodrucker Funktionsweise sehr gute Grafikdarstellung
Nachteil: Spezialpapier nötig teurer Anschaffungspreis

14 Thermotransferdrucker
Weiterentwicklung zum Thermodrucker kein Spezialpapier nötig, da sich eine Folie mit Spe- zialbeschichtung zwischen Zeichenelementen und Papier befindet 4 Schmelzvorgänge pro Seite

15 Plotter CAD Anwendungen / Technische Zeichnungen
aufzeichnende Barometer, Seismographen, etc. Textildrucke außergewöhnliche Verpackungen Poster, sowie Leuchttafeln

16 Tischplotter

17 Trommelplotter kleinere Abmes- sungen gegenüber Tischplotter
Vorteil: kleinere Abmes- sungen gegenüber Tischplotter Papier auf Vorratsrolle Nachteil: früher oftmals ungenau

18 Trommelplotter Beispiel: Roland PNC 1860
Technische Daten Abmessungen ,5 x 30 x 28,6 cm Folienbreite cm Max. Plotlänge m Max Arbeitsgeschw mm/sec.  absolute Abriebfestigkeit  bis zu dreijährige UV-Beständigkeit

19 Flachbandplotter Abwandlung vom Trommelplotter Zeichnungträger auf
Plastikband befestigt Zeichenfläche = Länge und Breite des einge- setzten Kunststoff- bandes

20 ENDE ENDE ENDE ENDE ENDE ENDE
