1 Manfred Thaller, Universität zu Köln Köln 27. Januar 2009
Qnet – Einige Konzepte Manfred Thaller, Universität zu Köln Köln 27. Januar 2009

2 Physische Dateigröße: 512 Benutzte Daten-Bytes: 0
struct mapentry { ADDRESS address; NUMBER laenge; NUMBER benuetzt; }; Stadium 1: Die ersten 512 Bytes der Datei sind für allgemeine Systeminformationen reserviert. Physische Dateigröße: 512 Benutzte Daten-Bytes: 0

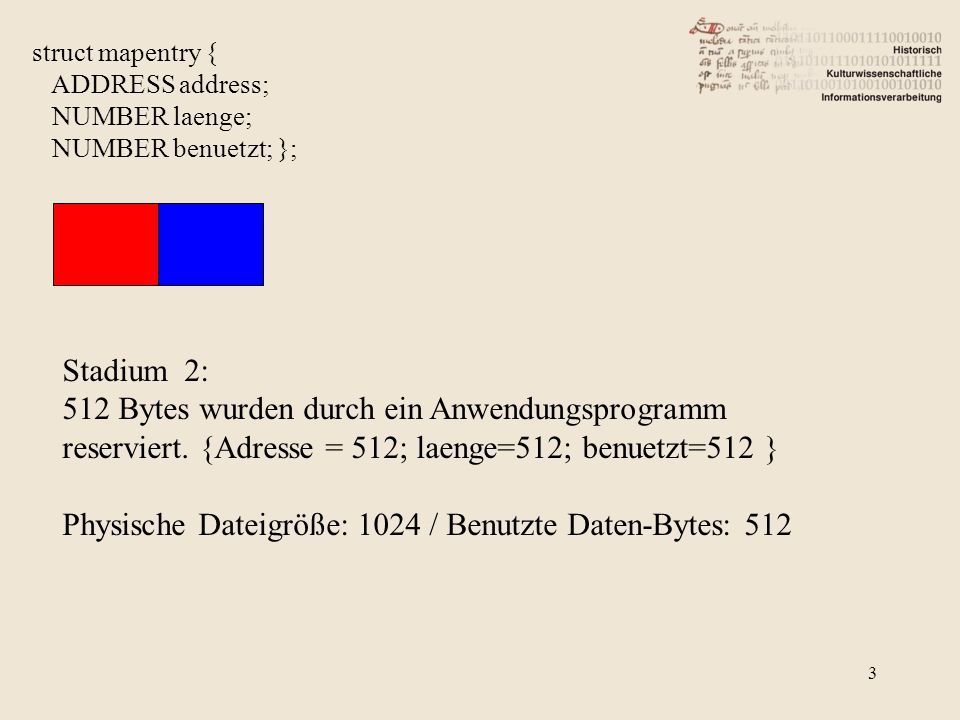

3 Physische Dateigröße: 1024 / Benutzte Daten-Bytes: 512
struct mapentry { ADDRESS address; NUMBER laenge; NUMBER benuetzt; }; Stadium 2: 512 Bytes wurden durch ein Anwendungsprogramm reserviert. {Adresse = 512; laenge=512; benuetzt=512 } Physische Dateigröße: 1024 / Benutzte Daten-Bytes: 512

4 Physische Dateigröße: 4096 / Benutzte Daten-Bytes: 3584
struct mapentry { ADDRESS address; NUMBER laenge; NUMBER benuetzt; }; Stadium 3: 7 x 512 Bytes wurden durch ein Anwendungsprogramm reserviert. {Adresse = 2048; laenge=512; benuetzt=512 } Physische Dateigröße: 4096 / Benutzte Daten-Bytes: 3584

5 7 x 512 Bytes wurden durch ein Anwendungsprogramm reserviert.
struct mapentry { ADDRESS address; NUMBER laenge; NUMBER benuetzt; }; Stadium 4: 7 x 512 Bytes wurden durch ein Anwendungsprogramm reserviert. 3 x 512 Bytes wurden wieder freigegeben. {Adresse = 2048; laenge=512; benuetzt=512 } Physische Dateigröße: 4096 / Benutzte Daten-Bytes: 2560

6 7 x 512 Bytes wurden durch ein Anwendungsprogramm reserviert.
struct mapentry { ADDRESS address; NUMBER laenge; NUMBER benuetzt; }; Stadium 4a: 7 x 512 Bytes wurden durch ein Anwendungsprogramm reserviert. 3 x 512 Bytes wurden wieder freigegeben. 380 wurden wieder reserviert. {Adresse = 1536; laenge=512; benuetzt=380 } Physische Dateigröße: 4096 / Benutzte Daten-Bytes: 2940

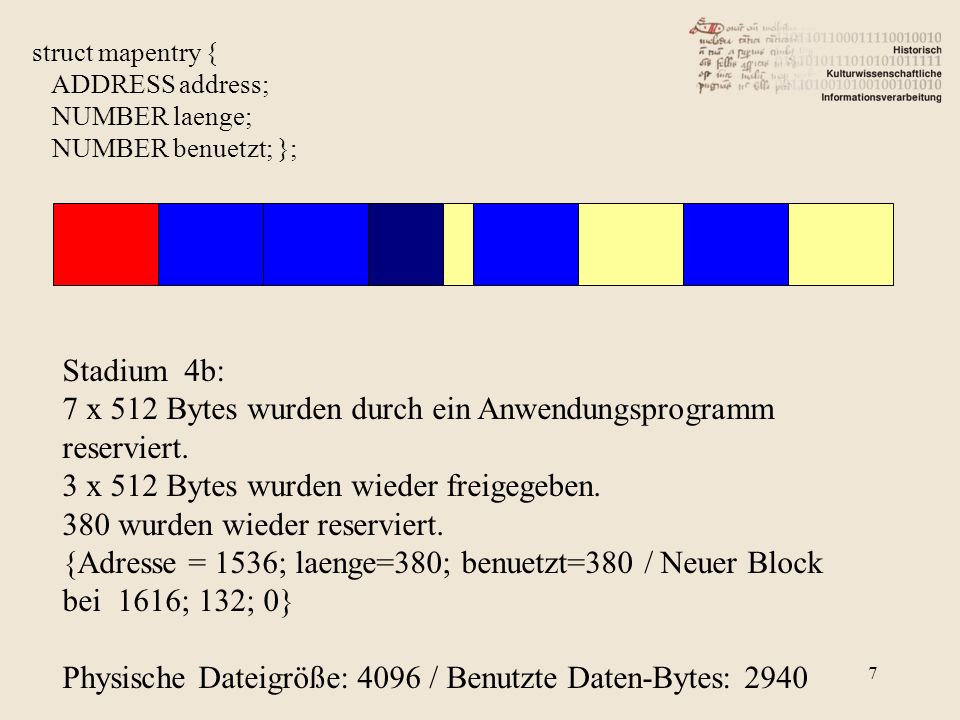

7 7 x 512 Bytes wurden durch ein Anwendungsprogramm reserviert.
struct mapentry { ADDRESS address; NUMBER laenge; NUMBER benuetzt; }; Stadium 4b: 7 x 512 Bytes wurden durch ein Anwendungsprogramm reserviert. 3 x 512 Bytes wurden wieder freigegeben. 380 wurden wieder reserviert. {Adresse = 1536; laenge=380; benuetzt=380 / Neuer Block bei 1616; 132; 0} Physische Dateigröße: 4096 / Benutzte Daten-Bytes: 2940

8 7 x 512 Bytes wurden durch ein Anwendungsprogramm reserviert.
struct mapentry { ADDRESS address; NUMBER laenge; NUMBER benuetzt; }; Stadium 5: 7 x 512 Bytes wurden durch ein Anwendungsprogramm reserviert. 3 x 512 Bytes wurden wieder freigegeben. 380 wurden wieder reserviert. Weitere 60 wurden reserviert. {Adresse = 1616; laenge=132*; benuetzt=60 } Physische Dateigröße: 4096 / Benutzte Daten-Bytes: 2488

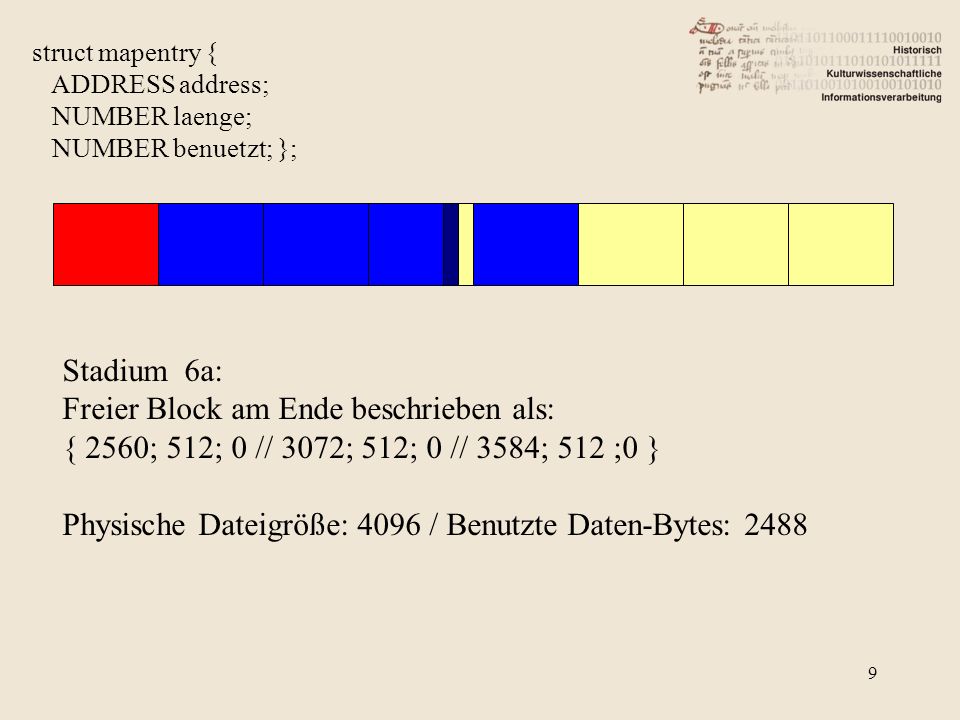

9 Freier Block am Ende beschrieben als:
struct mapentry { ADDRESS address; NUMBER laenge; NUMBER benuetzt; }; Stadium 6a: Freier Block am Ende beschrieben als: { 2560; 512; 0 // 3072; 512; 0 // 3584; 512 ;0 } Physische Dateigröße: 4096 / Benutzte Daten-Bytes: 2488

10 Freier Block am Ende beschrieben als: { 2560; 1536; 0
struct mapentry { ADDRESS address; NUMBER laenge; NUMBER benuetzt; }; Stadium 6b: Freier Block am Ende beschrieben als: { 2560; 1536; 0 Physische Dateigröße: 4096 / Benutzte Daten-Bytes: 2488
