Bewegung entlang der Altyn-Tagh-Störung

Präsentation zum Thema: "Bewegung entlang der Altyn-Tagh-Störung"—  Präsentation transkript:

1 Bewegung entlang der Altyn-Tagh-Störung
Concentration of crustal displacement along a weak Altyn Tagh fault: Evidence from paleomagnetism of the northern Tibetan Plateau Guillaume Dupont-Nivet, Delores Robinson and Robert F. Butler Department of Geosciences, University of Arizona, Tucson, Arizona, USA An Yin Department of Earth and Space Sciences, University of California, Los Angeles, California, USA H. Jay Melosh TECTONICS, VOL. 23, TC1020, doi: /2002TC001397, 2004 tim sonnemann

2 Inhalt Geologie um die Tula-Synklinale Theorien und Modelle
Paläomagnetisches Sampling + Analyse Conclusio Quellen tim sonnemann

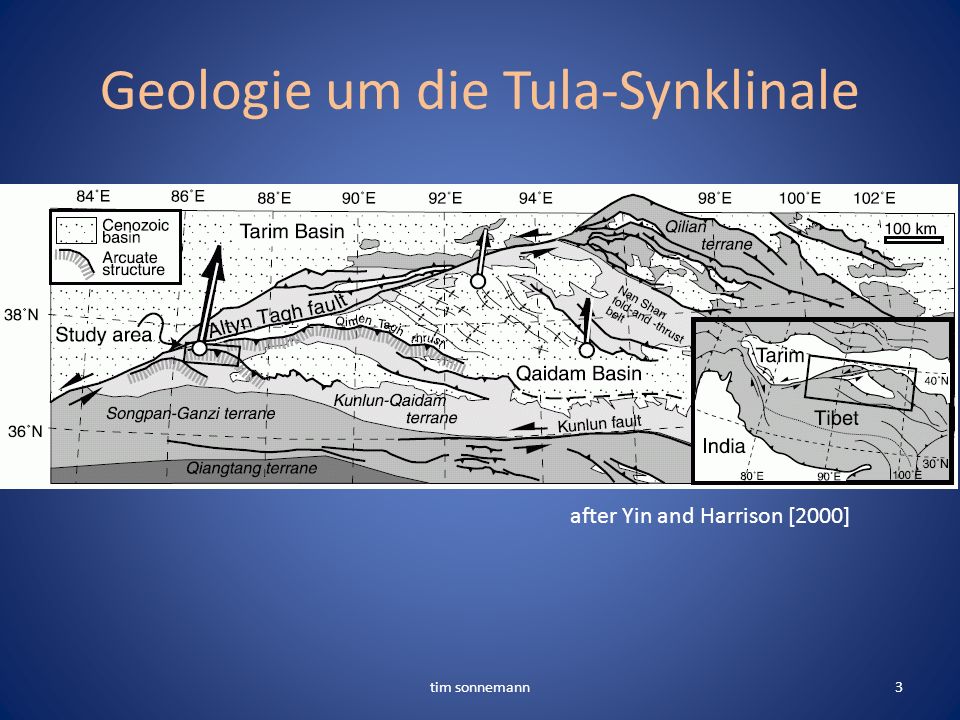

3 Geologie um die Tula-Synklinale
after Yin and Harrison [2000] tim sonnemann

4 Geologie um die Tula-Synklinale
Tula-Synklinalregion mit eingetragenen Beprobungsstellen Nummer nur angegeben für analysenrelevante Lokalitäten [Dupont-Nivet et al, 2004] tim sonnemann

5 Geologie um die Tula-Synklinale
viele NE-vergente Überschiebungen die meisten davon ändern ihre Streichrichtung von WNW-ESE weiter südlich der Altyn Tagh Fault (ATF) zu E-W nahe der ATF Tula-Synklinale (Streichrichtung): W-Hälfte: ~ N85° E-Hälfte : ~ N125° ca. 40° Unterschied tim sonnemann

6 Theorien und Modelle Modell 1: „Verscherung“
Kontinentale Lithosphäre sei wie sehr viskose Flüssigkeit, sodass Deformation weit verteilt werden kann  Krustenverdickung Modell 2: „festere Blöcke“ Sinistrale Verschiebung an ATF transformiert Kollision(hauptsächlich) in Verdrängung des tibetischen Plateaus zum NE hin Erweiterung der Grenzen des tibetischen Plateaus tim sonnemann

7 Theorien und Modelle Indentations-(Eindringungs)-theorie:
Nach Molnar & Taponnier (1976) tim sonnemann

8 Theorien und Modelle tim sonnemann

9 Theorien und Modelle Continental Escape Model Tapponnier et al. (1982)
tim sonnemann

10 Theorien und Modelle Zur Frage: „Wurden die Strukturen durch orogene Prozesse gebogen oder waren sie schon anfangs so?“ Theorie 1: „Oroclinal bending“  Kollisionale Bewegung ist verteilt in Nordtibetischem Plateau südlich der ATF Gesamtbewegung ist mehr als offensichtliche Verschiebung zwischen Tarimbecken und Tibetischem Plateau tim sonnemann

11 Theorien und Modelle Theorie 2:
Die Überschiebungsrampe war von Anfang an gebogen und die Strukturen stellen ihre originale Form dar Krustenbewegung ist an ATF konzentriert Gesamtverschiebung zwischen Tarimbecken und Tibetischem Plateau direkt an ATF messbar tim sonnemann

12 Sampling +Analyse 109 Lokalitäten mit je ≥ 8 Proben
Thermisch Demagnetisieren in 10 bis 20 Schritten von 50 bis 700°C Mit Cryogenem Magnetometer messen: NRM (natural remanent magnetization) Gemittelter Trend sollte ChRM ergeben (characteristic remanent magnetization) tim sonnemann

13 Sampling +Analyse Vektorkomponentendiagramme des (thermalen)
Demagnetisierungsverhaltens: tim sonnemann

14 Sampling +Analyse Entfernung unbrauchbarer Daten:
(Probe) wenn maximale Winkelabweichung > 15° (Probe) wenn ChRM außerhalb von Gesamtlokalitätsmittel ± 2 Winkel-σ liegt (Lokalität) wenn ≤ 4 verlässliche Proben vorhanden (Lokalität) wenn gemittelte ChRM-Richtung ein α95-(Vertrauens)-Intervall > 25° hat Übrig blieben 50 verwertbare Lokalitäten Rest: chemisch alteriert, zu schwache NRM... tim sonnemann

15 Sampling +Analyse „Equal area“-Projektionen der paläomagnetischen Richtungen: tim sonnemann

16 Conclusio Paleomagnetischer Deklinationsunterschied zwischen E-W-Hälften der Tula-Synklinale: 13,3° ± 8,8° Also kein „oroclinal bending“ (hätte ~40°) Gebogene Form muss original sein, könnte aber zum Teil tektonischen Ursprungs sein tim sonnemann

17 Conclusio Analytische Modelle mit schrägen Rampen: Mögliche Deflektion von 6° bis 26° tim sonnemann

18 Conclusio Qaidambecken und Nan-Shan-Überschiebungs- und Faltengürtel zeigen ähnliches paleomagnetisches Verhalten Indiz für Konzentration der Krustenbewegung an ATF, aber kaum eine im Gebiet verteilte sinistrale Scherung ATF ist tektonisch schwach gegenüber der Stärke der umgebenden Blöcke (Terrane) Versatz sollte zum Großteil direkt an ATF messbar sein tim sonnemann

19 Quellen ...und vielen Dank für eure Aufmerksamkeit
Dupont-Nivet, G., Robinson, D., Butler, R. F., Yin, A., Melosh, H. J. (2004). Concentration of crustal displacement along a weak Altyn Tagh fault: Evidence from paleomagnetism of the northern Tibetan Plateau. Tectonics, Vol. 23, TC1020, doi: /2002TC001397, 2004 Molnar P. & Tapponnier, P. (1975). Cenozoic tectonics of Asia: Effects of a continental collision. Science 189, Tapponnier P., Peltzer, G., Le Dain, A.Y., Armijo, R. & Cobbold, P. (1982). Propagating extrusion tectonics in Asia: New insights from simple experiments with plasticine. Geology 10(12), ...und vielen Dank für eure Aufmerksamkeit tim sonnemann
