1 Ingo Rechenberg PowerPoint-Folien zur 8. Vorlesung Biosensorik / Bionik II Organisches Rechnen (Organic Computing) Struktur und Arbeitsweise neuronaler Netzwerke Weiterverwendung nur unter Angabe der Quelle gestattet

2 Ein organischer Computer" (OC) ist definiert als ein selbst-organisierendes System, das sich den jeweiligen Umgebungsbedürfnissen dynamisch anpasst. Organische Computersysteme haben sog. Self-x-Eigenschaften": Sie sind selbst-konfigurierend, selbst-optimierend, selbst-heilend, selbst- erklärend und selbst-schützend. Organische Computersysteme verhalten sich eher wie intelligente Assistenten als starre Befehlsempfänger. Sie sind flexibel, robust gegenüber (Teil)ausfällen und in der Lage, sich selbst zu optimieren. Der Entwurfsaufwand sinkt, da nicht jede Variante im Voraus programmiert werden muss. Gesellschaft für Informatik e.V.

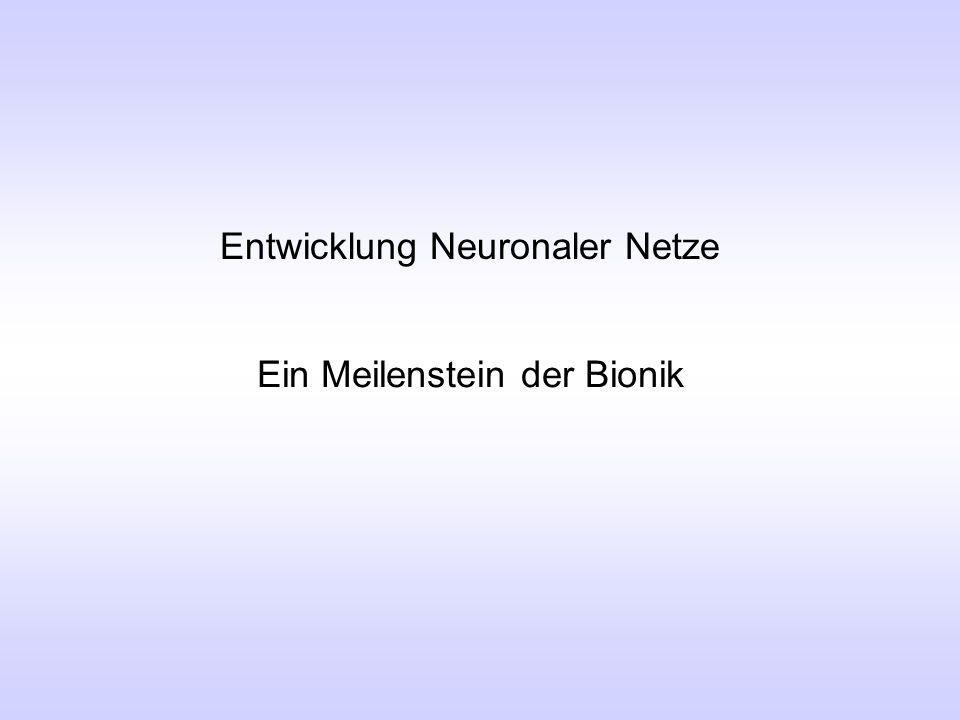

3 Entwicklung Neuronaler Netze Ein Meilenstein der Bionik

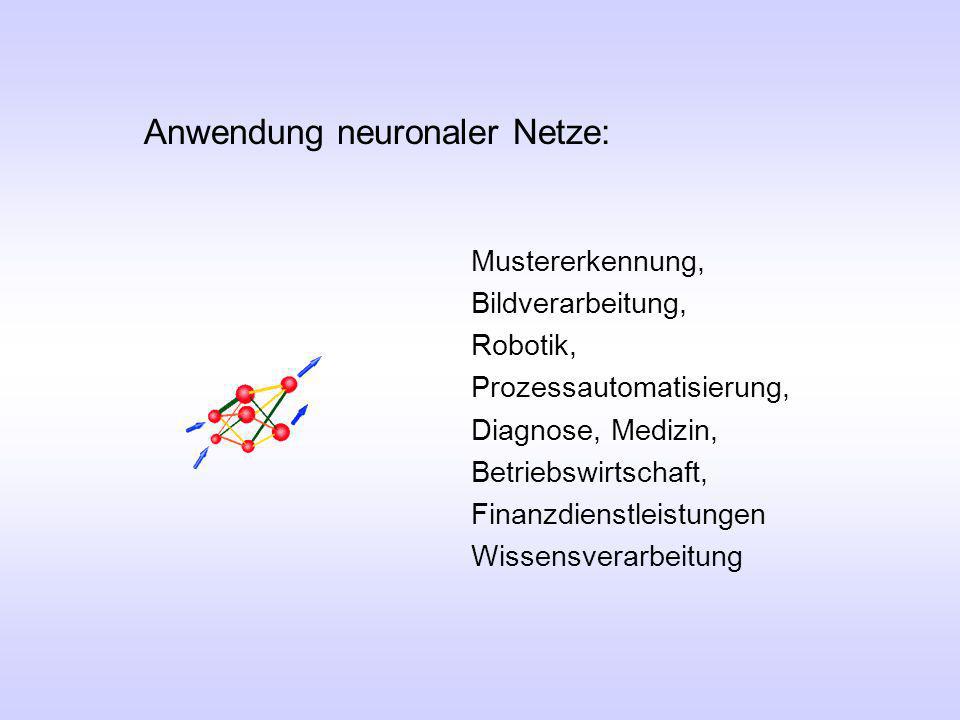

4 Anwendung neuronaler Netze: Mustererkennung, Bildverarbeitung, Robotik, Prozessautomatisierung, Diagnose, Medizin, Betriebswirtschaft, Finanzdienstleistungen Wissensverarbeitung

5 Neuronales Netz

6 Eingangsneuronen Zwischenneuronen Ausgangsneuron Künstliches Neuronales Netz KNN Neuronales Netz NN

7 Eigenheiten einer Nervenzelle Schwellverhalten des Encoders Impulsfortleitung Zeitverhalten der Synapse

8 Soma Encoder Axon Dendrit PSP PSP > 50mV Arbeitsweise einer (biologischen) Nervenzelle

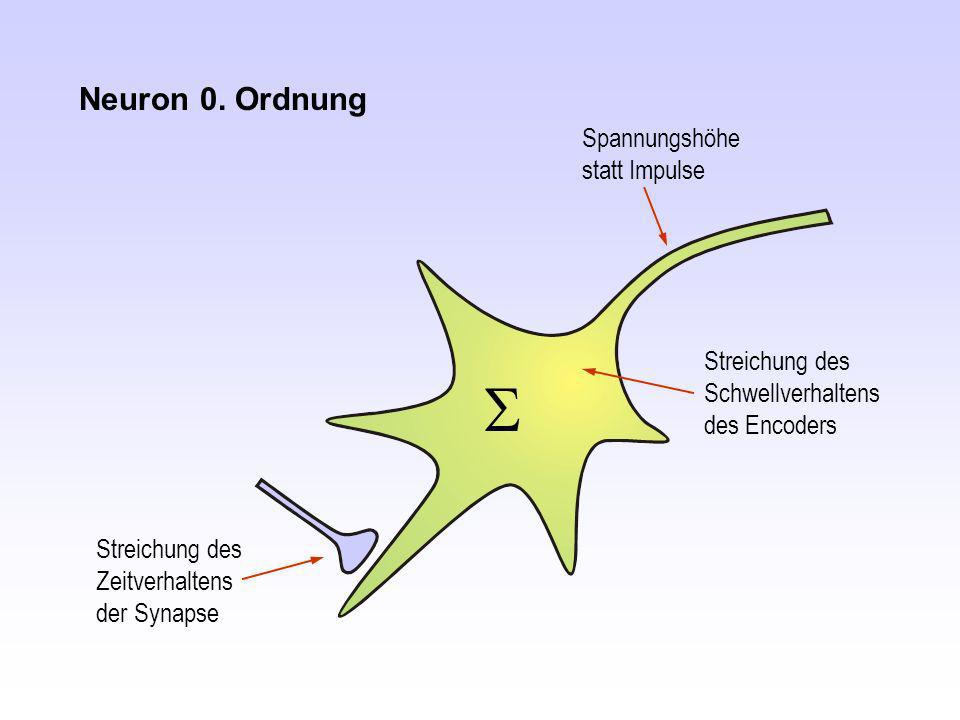

9 Streichung des Schwellverhaltens des Encoders Neuron 0. Ordnung Spannungshöhe statt Impulse Streichung des Zeitverhaltens der Synapse

10 Neuron 0. Ordnung (Technische Realisierung)

11 Neuron 1. Ordnung Spannungshöhe statt Impulse Streichung des Zeitverhaltens der Synapse Streichung des Schwellverhaltens des Encoders aufgehoben !

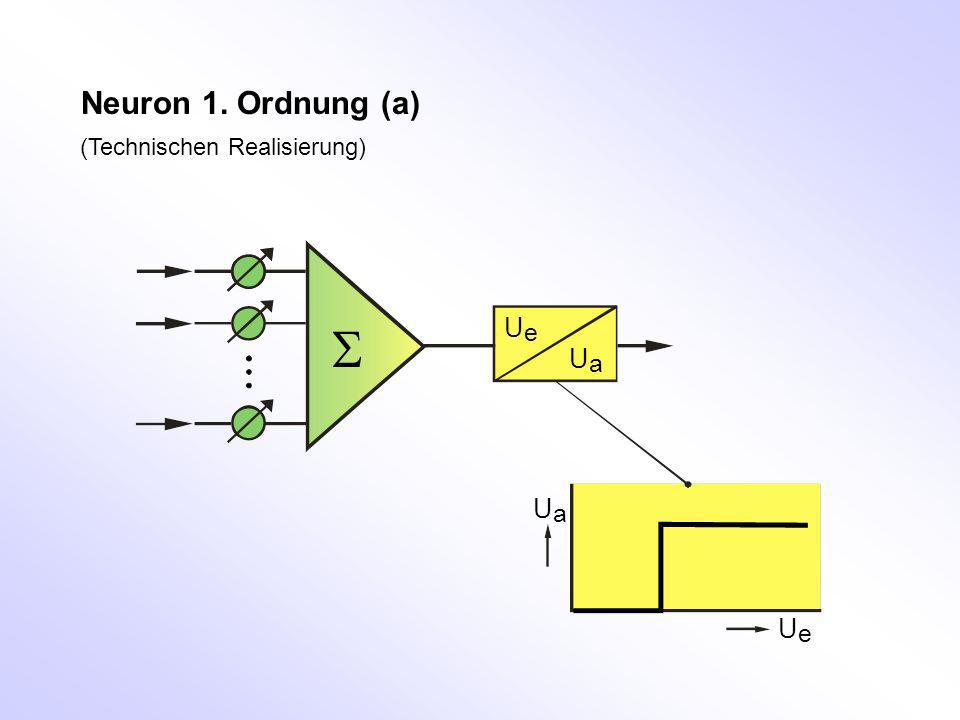

12 (Technischen Realisierung) Neuron 1. Ordnung (a) UeUe UaUa UeUe UaUa

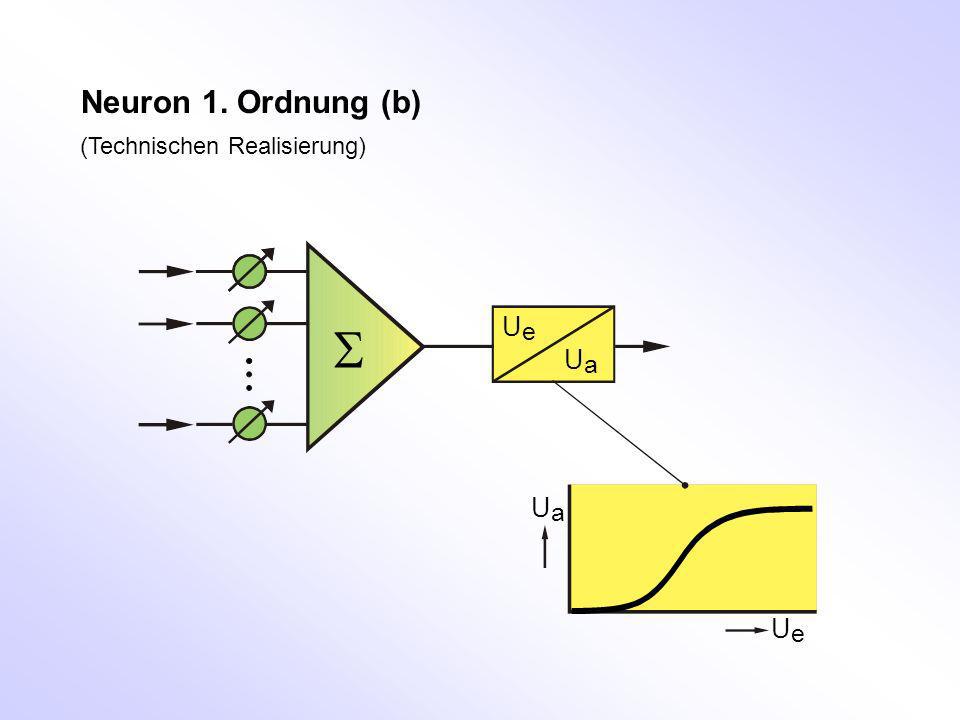

13 (Technischen Realisierung) Neuron 1. Ordnung (b) UeUe UaUa UaUa UeUe

14 Neuron 2. Ordnung Impulsfortleitung Spannungs- Frequenzwandler mit Schwelle Verzögerungs- glied 1. Ordnung

15 Neuron 2. Ordnung (Technische Realisierung) Berliner Bionik-Neuron U U F F VZ1

16 Zurück zum Neuron 0. Ordnung

17 Eingangsneuronen Zwischenneuronen Ausgangsneuron Netz mit Neuronen 0. Ordnung

18 Reduktionsgesetz für eine Neuronales Netz 0. Ordnung

19 Belehren statt programmieren eines NN

20 Donald O. Hebb (1904-1985) H EBB -Regel Häufiger Gebrauch einer Synapse macht diese stärker leitfähig !

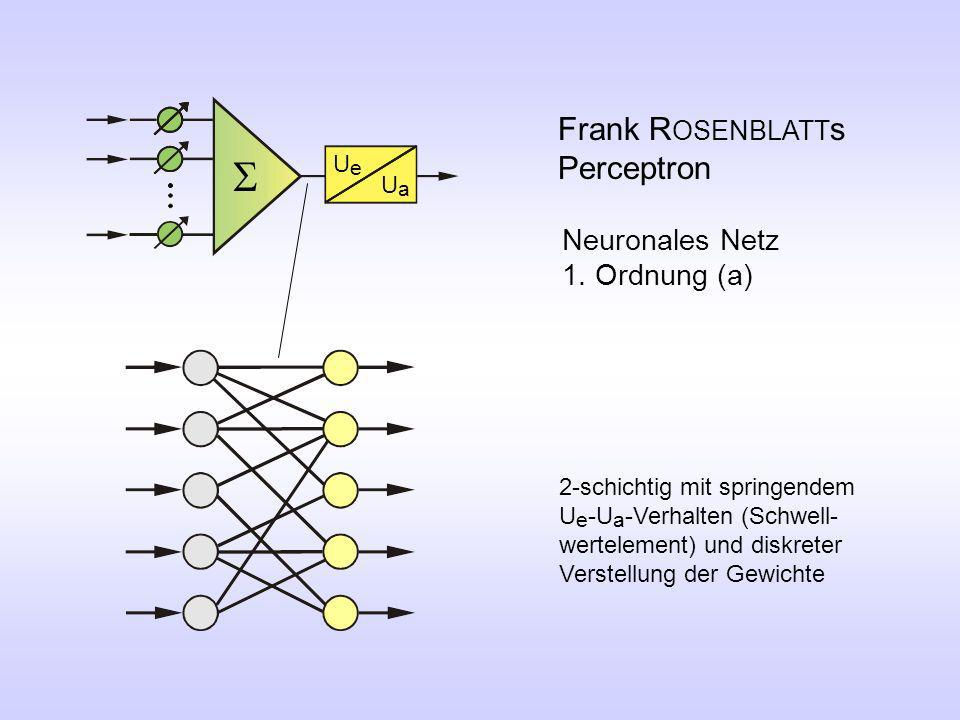

21 Frank R OSENBLATT s Perceptron Neuronales Netz 1. Ordnung (a) 2-schichtig mit springendem U e -U a -Verhalten (Schwell- wertelement) und diskreter Verstellung der Gewichte UeUe UaUa

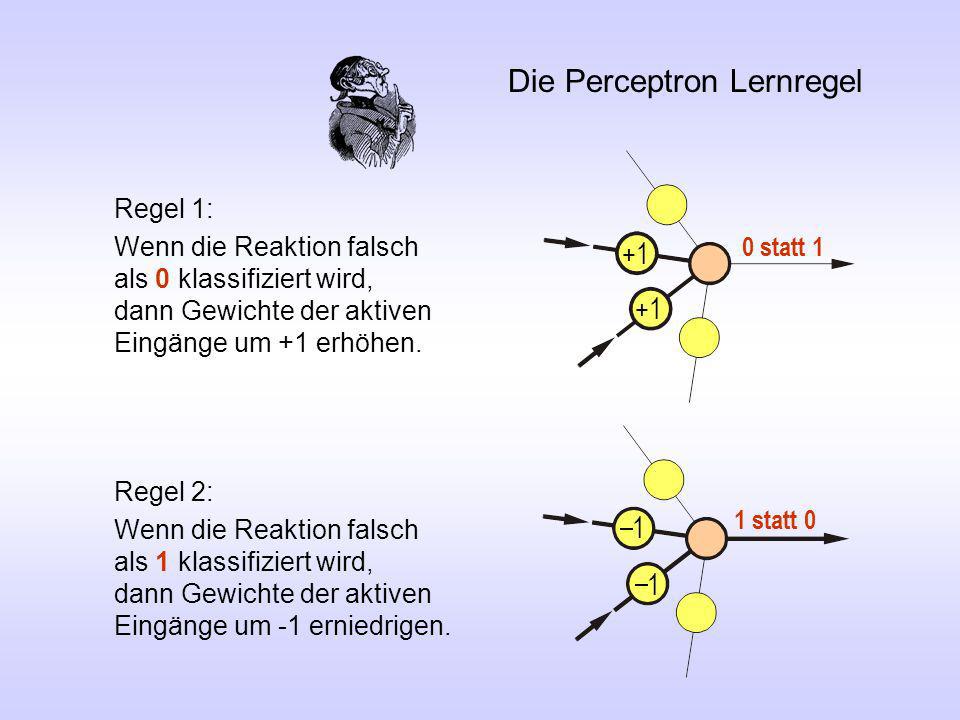

22 Regel 1: Wenn die Reaktion falsch als 0 klassifiziert wird, dann Gewichte der aktiven Eingänge um +1 erhöhen. Regel 2: Wenn die Reaktion falsch als 1 klassifiziert wird, dann Gewichte der aktiven Eingänge um -1 erniedrigen. +1 1 1 0 statt 1 1 statt 0 Die Perceptron Lernregel

23 Lernregel: Back Propagation Evolutionsstrategie UeUe UaUa Heute Neuronales Netz 1. Ordnung (b) 3-schichtig mit sigmoidem U e -U a -Verhalten (weiches Schwellwertelement) und kontinuierlicher Verstellbarkeit der Gewichte

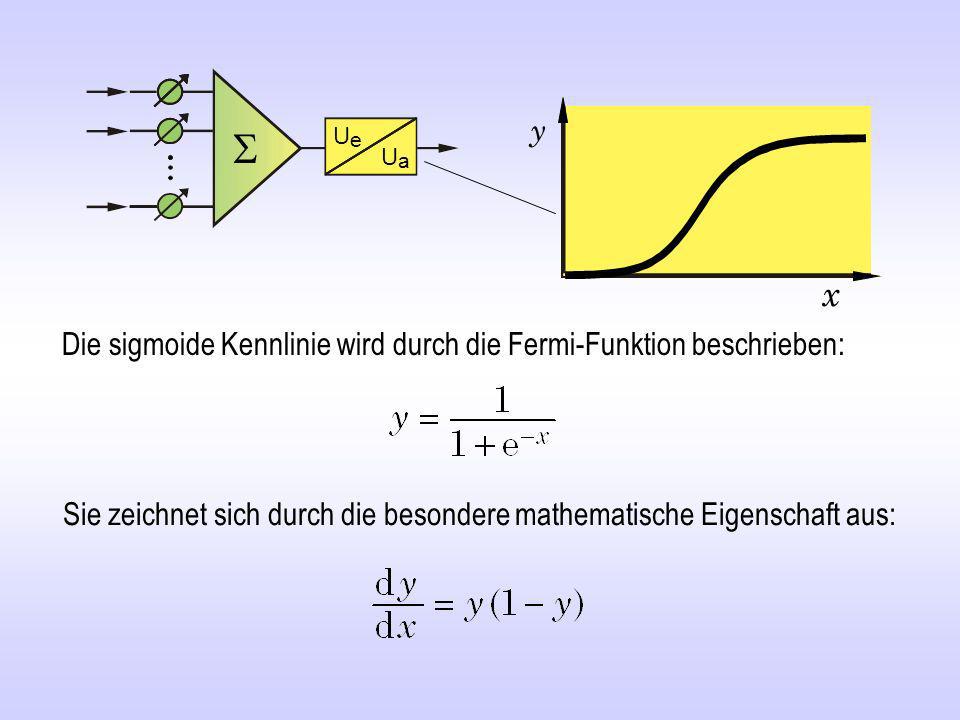

24 Die sigmoide Kennlinie wird durch die Fermi-Funktion beschrieben: x y Sie zeichnet sich durch die besondere mathematische Eigenschaft aus: UeUe UaUa

25 Belehrung (Training) mit Backpropagation

26 Neuron 1: Neuron 3: Neuron 2: Neuron i : Fermi net i 414313 1 awawnet 424323 2 awawnet 636535 3 awawnet w 46 a5a5 w 24 w 35 a2a2 a3a3 a1a1 w 13 w 14 w 23 w 45 w 36 1 2 3 4 56 a4a4 a6a6 Einfachstes 3-schichtiges Neuronales Netz j = nummerierte Eingänge Durchrechnung des gesamten Netzes

27 Fehler: Soll Ist Angenommen, die 8 Gewichte können über Zahnräder eines Getriebes verstellt werden. Dann gibt es eine Übersetzung für jedes Zahnrad, bei der sich F maximal schnell ver- mindern würde, wenn wir an der Hauptwelle drehen. Die Übersetzungen sind gleich den Ableitungen von F nach den Gewichten w. w 46 a5a5 w 24 w 35 a2a2 a3a3 a1a1 w 13 w 14 w 23 w 45 w 36 1 2 3 4 56 a4a4 a6a6 Getriebeübersetzung für 13 w Δ w F w Getriebeübersetzung für 35 w Δ w F w = Schrittweite

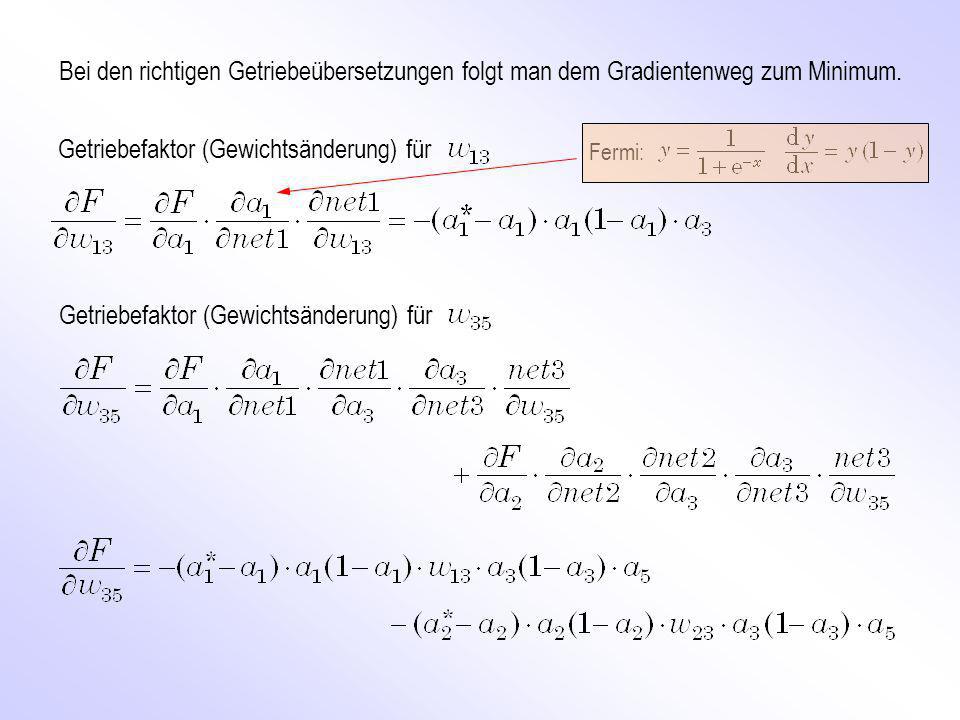

28 Bei den richtigen Getriebeübersetzungen folgt man dem Gradientenweg zum Minimum. Getriebefaktor (Gewichtsänderung) für Fermi:

29 Weg der Rechnung 1. Vorwärtsrechnung zur Bestimmung von und Fehler w 46 a5a5 w 24 w 35 a2a2 a3a3 a1a1 w 13 w 14 w 23 w 45 w 36 1 2 3 4 56 a4a4 a6a6

30 w 45 w 46 w 35 w 14 w 23 w 24 2 w 13 Weg der Rechnung 1. Vorwärtsrechnung zur Bestimmung von und Fehler 2. Rückwärtsrechnung zur Bestimmung von bis 13 Δ w 24 Δ w 14 Δ w 23 Δ w 35 Δ w 46 Δ w 36 Δ w 45 Δ w a2a2 a1a1 1 3 4 56 13 Δ w 46 Δ w

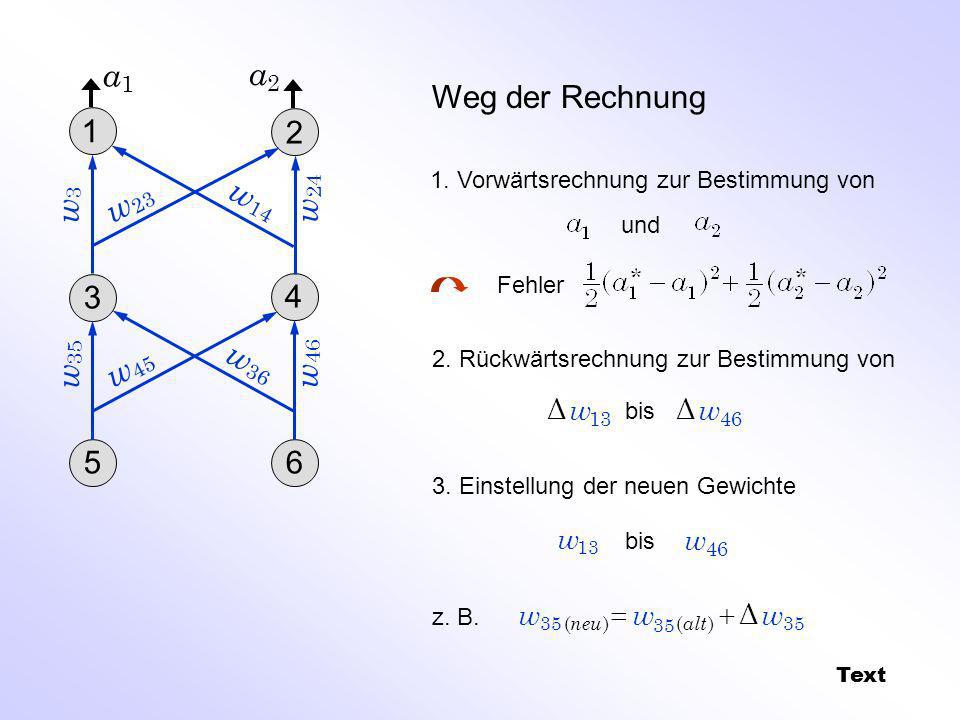

31 Weg der Rechnung 1. Vorwärtsrechnung zur Bestimmung von und Fehler 2. Rückwärtsrechnung zur Bestimmung von bis 3. Einstellung der neuen Gewichte bis w 46 w 24 w 35 a2a2 a1a1 w3w3 w 14 w 23 w 45 w 36 1 2 3 4 56 13 Δ w 46 Δ w 13 w 46 w z. B. 35)( )( Δ www altneu Text

32 Belehrung (Training) mit der Evolutionsstrategie

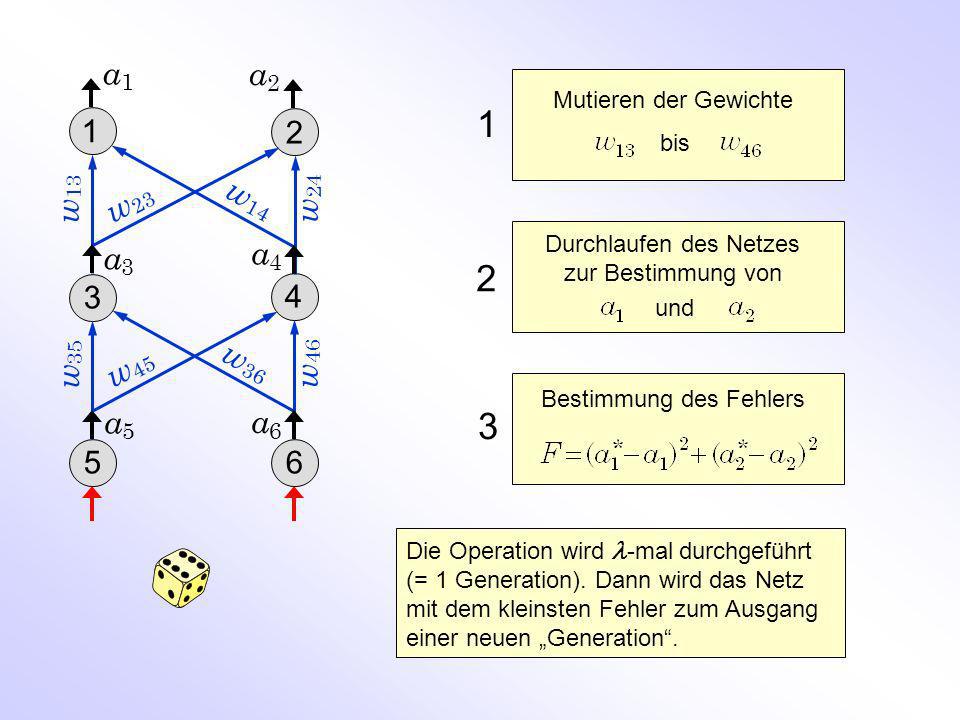

33 w 46 a5a5 w 24 w 35 a2a2 a3a3 w 13 w 14 w 23 w 45 w 36 1 2 3 4 56 a4a4 a6a6 a1a1 Mutieren der Gewichte bis 1 Bestimmung des Fehlers 3 Durchlaufen des Netzes zur Bestimmung von und 2 Die Operation wird -mal durchgeführt (= 1 Generation). Dann wird das Netz mit dem kleinsten Fehler zum Ausgang einer neuen Generation.

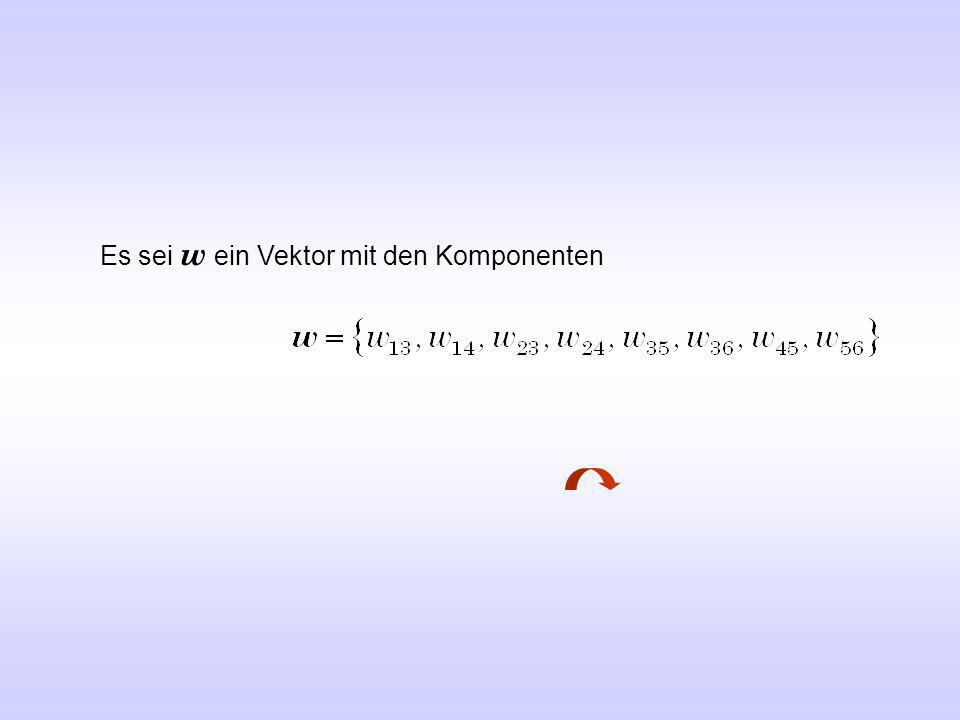

34 Es sei w ein Vektor mit den Komponenten

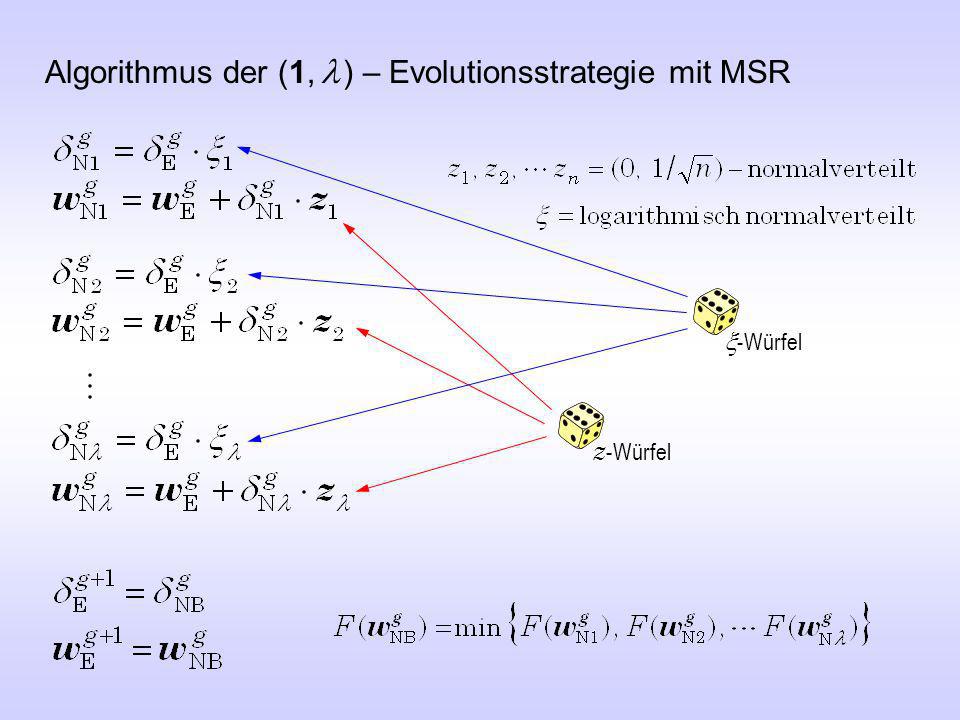

35 Algorithmus der (1, ) – Evolutionsstrategie mit MSR -Würfel z -Würfel

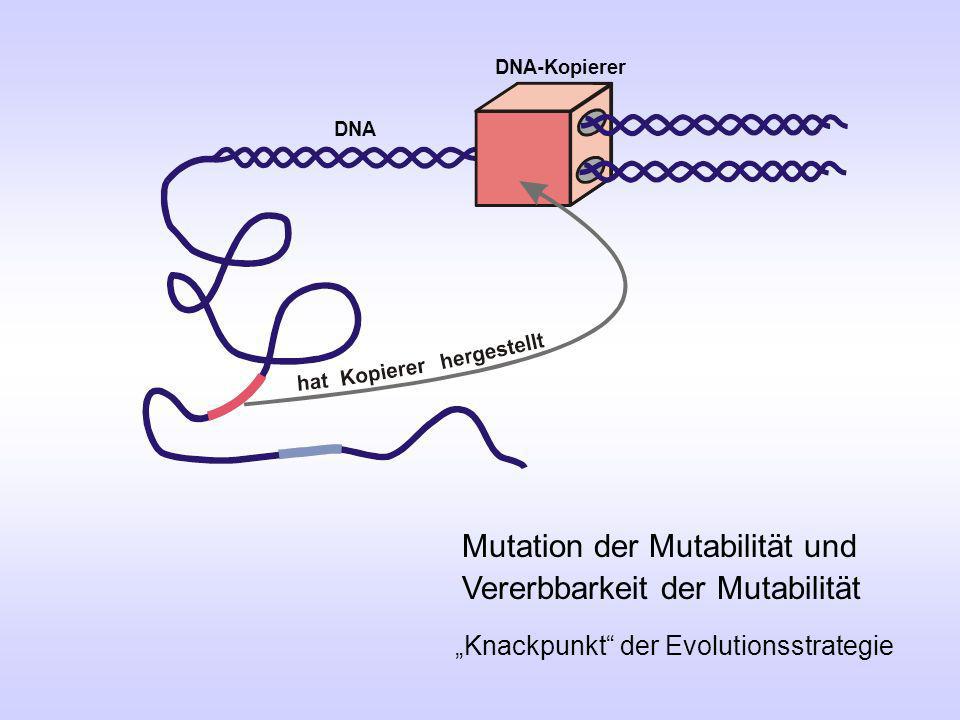

36 Mutation der Mutabilität und Vererbbarkeit der Mutabilität Knackpunkt der Evolutionsstrategie DNA-Kopierer DNA -Mutation z -Mutation

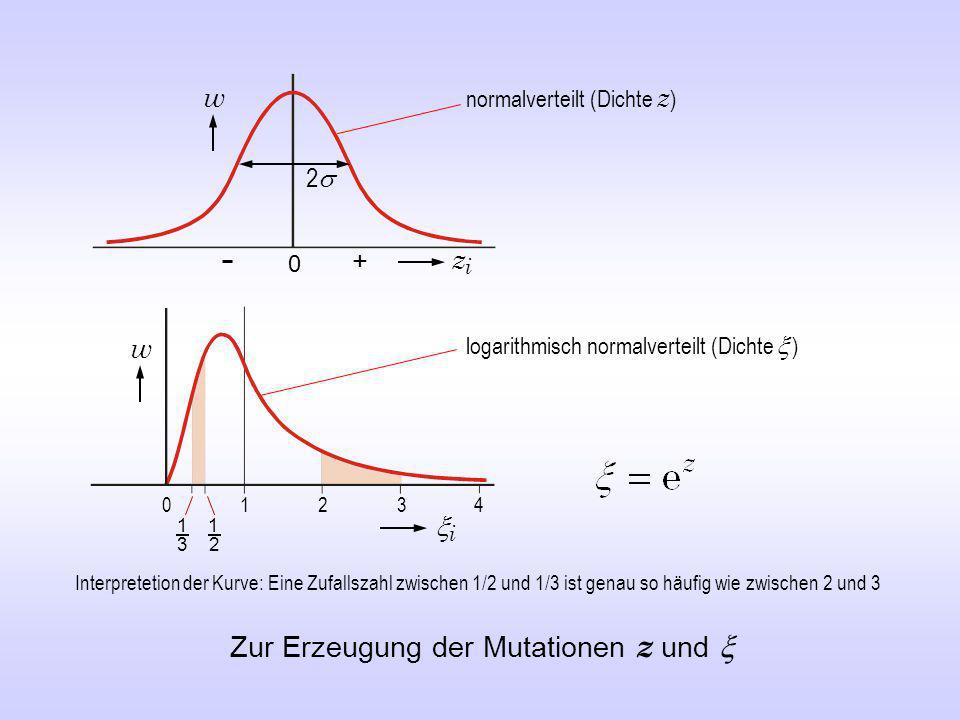

37 w 0 2 + zizi 0 1 w i Zur Erzeugung der Mutationen z und 23 4 1 2 1 3 Interpretetion der Kurve: Eine Zufallszahl zwischen 1/2 und 1/3 ist genau so häufig wie zwischen 2 und 3 logarithmisch normalverteilt (Dichte ) normalverteilt (Dichte z )

38 ES-Theorie: 20% Erfolgswahscheinlichkeit Von-Neumann-Computer versus Neuronencomputer Mutation Verbesserung unwahrscheinlich

39 Kausalität Schwache Kausalität Starke Kausalität Gleiche Ursache Gleiche Wirkung Ähnliche Ursache Andere Wirkung Ähnliche Ursache Ähnliche Wirkung

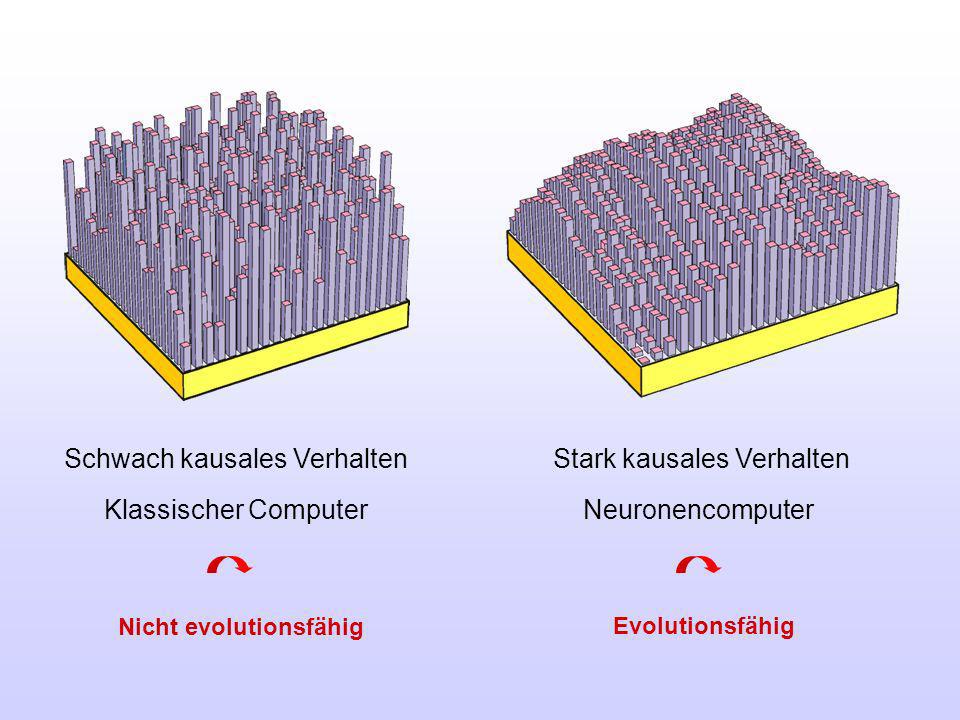

40 Schwach kausales Verhalten Stark kausales Verhalten Klassischer Computer Neuronencomputer Nicht evolutionsfähig Evolutionsfähig

41 Exemplarische Anwendungsgebiete Neuronaler Netze Signalverarbeitung: Spracherkennung, Bilderkennung, Bildanalyse, Biometrie Robotik: Motorische Steuerung, Handlungsentscheidungen, Autonome Systeme Wirtschaft: Kreditwürdigkeitsbeurteilungen, Börsenkurs- und Wirtschaftsprognosen Psychologie: Modellierung kognitiver Vorgänge, Simulation neuronaler Strukturen Medizin: Elektronische Nasen, Diagnose, Protein Design, EEG-Auswertung

42 Ende

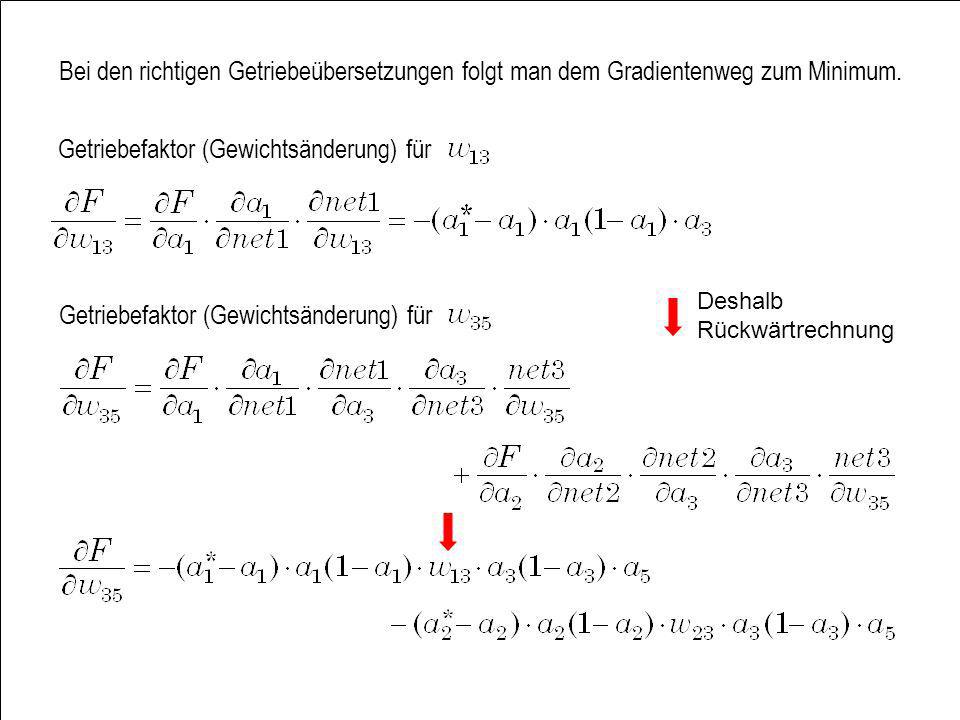

43 Bei den richtigen Getriebeübersetzungen folgt man dem Gradientenweg zum Minimum. Getriebefaktor (Gewichtsänderung) für Deshalb Rückwärtrechnung
