1 Fachhochschule Gelsenkirchen - Standort Recklinghausen-
Industrielle Biotechnologie GRUPPENARBEIT Gruppe: 3: Aufreinigung / Downstream processing Fachhochschule Gelsenkirchen - Standort Recklinghausen- Wintersemester 2010/2011

2 Downstream processing: allgemein
Aufarbeitungsschritte: Abtrennung der Mikroorganismen bei sezernierten Produkten ODER: Zellaufschluss bei intrazellulären Produkten Isolierung des Produkts aus der Brühe (Capturing) Anreicherung (Polishing) Formulierung (Bereitstellung in der gewünschten Form/Reinheit)

3 Downstream processing: ABE-Fermentation
1. Zentrifugation Entfernung der Mikroorganismen 2. Destillation Trennung der Fraktionen anhand der Siedepunkte 3. Kristallisation Trennung der Essigsäure & Butanol

4 Downstream processing: ABE-Fermentation
Gasphase: Ableitung vom Reaktor Gemisch aus und Teilweise Rückführung als Schutzgas und zur Durchmischung Teilweise Ableitung in Umwelt

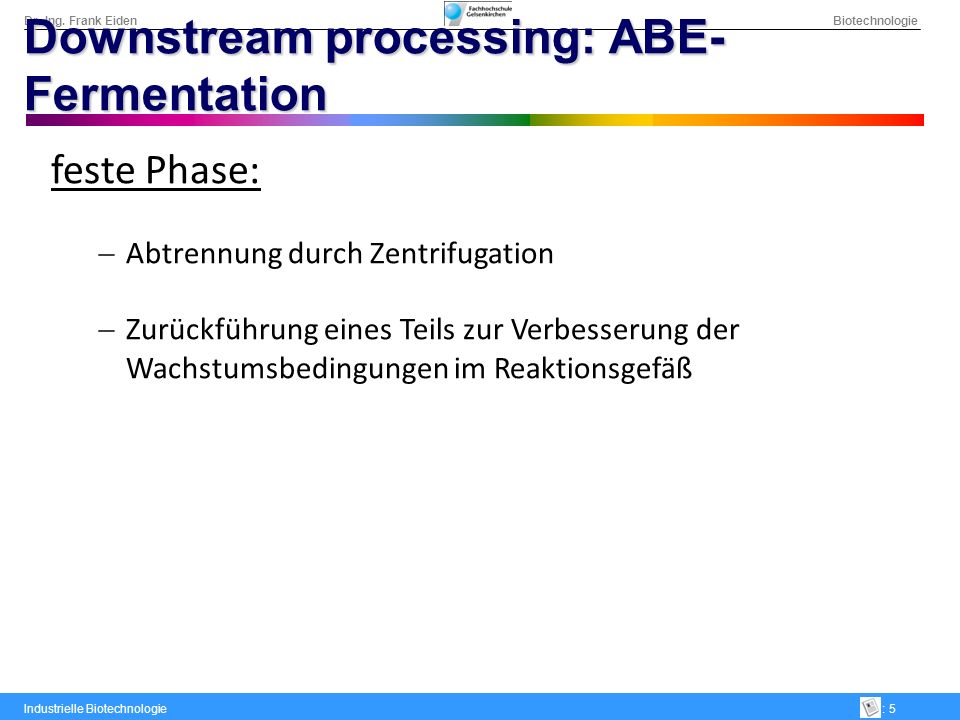

5 Downstream processing: ABE-Fermentation
feste Phase: Abtrennung durch Zentrifugation Zurückführung eines Teils zur Verbesserung der Wachstumsbedingungen im Reaktionsgefäß

6 Downstream processing: ABE-Fermentation
flüssige Phase: Überstand der Zentrifugation Destillation  Produkte / Schlempe Schlempe: Herstellung von Biogas (Methan)  Energie für den Prozess

7 Downstream processing: ABE-Fermentation
Wärme-tauscher Atmosphäre Wasser (l) Kohlendioxid Wasserstoff Wasser (g) Aceton (l) Butanol (l) & Essigsäure (l) Destillations- kolonne Kristallisation Ausgangs- substanzen Überstand Zentrifuge Butanol (l) Essigsäure (s) Fermenter Biomasse Biogas- herstellung Schlempe Abfall Methan Abfall Materialstrom Energiestrom

8 Downstream processing: Verwendung der Produkte
Aceton Polymethylmethacrylat = Plexiglas / Acrylglas Lösungmittel Reinigung von Dentinflächen und Wurzelkanälen

9 Downstream processing: Verwendung der Produkte
Buttersäure Zellulosebutyrat (witterungsbeständiger und schlagfester Kunststoff) Medikamente und Schädlingbekämpfung Buttersäureester  Aromastoffe / Duftstoffe (Mixbiere, Parfüm, Joghurt)

10 Downstream processing: Verwendung der Produkte
Essigsäure Speiseessig Kalklöser Lebensmittelzusatzstoff zum Konservieren Zwischenprodukt zur Herstellung von Kunstfasern, Kunststoffen, Riechstoffen und Medikamenten

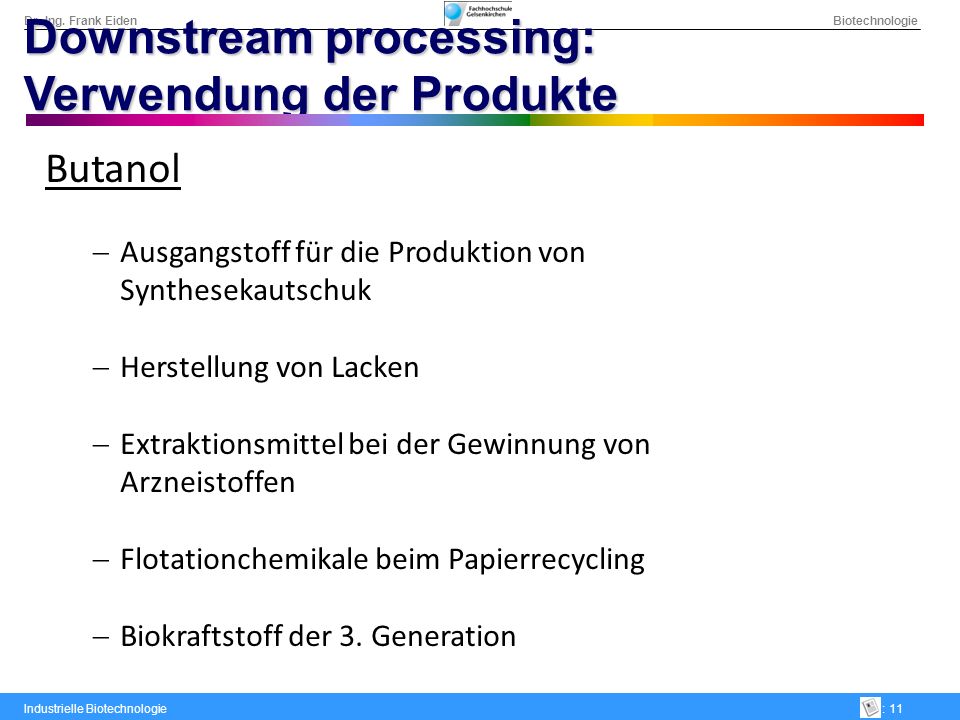

11 Downstream processing: Verwendung der Produkte
Butanol Ausgangstoff für die Produktion von Synthesekautschuk Herstellung von Lacken Extraktionsmittel bei der Gewinnung von Arzneistoffen Flotationchemikale beim Papierrecycling Biokraftstoff der 3. Generation
