Graph Drawing by Force-directed Placement
Jana Ludolph
2

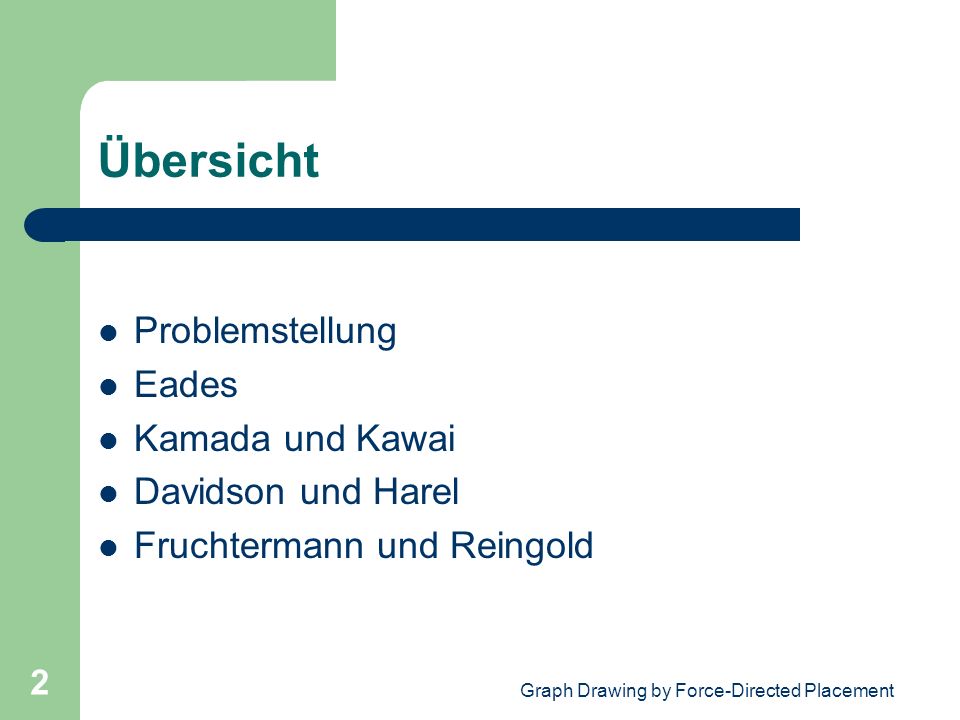

Graph Drawing by Force-Directed Placement
Übersicht Problemstellung Eades Kamada und Kawai Davidson und Harel Fruchtermann und Reingold Graph Drawing by Force-Directed Placement
3
Graph Drawing by Force-Directed Placement
Problemstellung Gegeben: Graph G=(V,E) Ungerichtet Gerade Kanten Gesucht: ästhetisch ansprechende Darstellung des Graphen Graph Drawing by Force-Directed Placement
4
Graph Drawing by Force-Directed Placement
Problemstellung Knoten gleichmäßig im Raum verteilen Kantenkreuzungen vermeiden Kanten gleich lang zeichnen Symmetrien hervorheben Nicht über den gegebenen Rahmen hinauszeichnen Evtl. noch 3d sachen erwähnen, Graphiken einfügen? Graph Drawing by Force-Directed Placement
5
Die Federanalogie [Eades '84]
Knoten entsprechen Stahlringen Kanten entsprechen Zugfedern Ziel: Energielevel im System minimieren Graph Drawing by Force-Directed Placement
6
Graph Drawing by Force-Directed Placement
Die Federanalogie Noch zu malen, evtl. animiert? Graph Drawing by Force-Directed Placement
7
Graph Drawing by Force-Directed Placement
Eades '84 Hookes Gesetz F = D(x – x0) wird nicht genau berechnet Für die anziehenden Kräfte nur Nachbarknoten betrachten: Θ(|E|) Für die abstoßenden Kräfte alle Knoten betrachten: Θ(|V|2) Überschrift? Hookes Law: mit Minus oder ohne vor dem k? Mit oder ohne Formeln? Evtl. Variablen vorher klären? Graph Drawing by Force-Directed Placement
8
Graph Drawing by Force-Directed Placement
Kamada und Kawai '89 l13 = 1 x5 x2 l15 = 3 x4 x3 x6 x1 Graph Drawing by Force-Directed Placement
9
Graph Drawing by Force-Directed Placement
Kamada und Kawai '89 Anziehende Kräfte zwischen allen Knoten, die verbunden sind Optimierungsfunktion: Σ D(|xi - xj| - lij)2 Weitere Punkte? Ohne Funktion? Graph Drawing by Force-Directed Placement
10
Graph Drawing by Force-Directed Placement
Simulated Annealing Randomisierte Startpositionen Hohe Anfangstemperatur Cooling- Funktion Evtl. Übergang zu einer minderwertigen Anordung Hill climbing Graph Drawing by Force-Directed Placement
11
Graph Drawing by Force-Directed Placement
Davidson und Harel '91 Simulated Annealing Optimierungsfunktion mit gewichteten Termen: Knotenverteilung Nähe zu Grenzen Kantenlängen Kantenkreuzung Sehr langsam Hohe Rechenleistung erforderlich. Graph Drawing by Force-Directed Placement
12
Fruchtermann und Reingold '91
Zwei Bedingungen: Nachbarknoten sollen nah beieinander gezeichnet werden Nicht benachbarte Knoten sollen nicht zu nah beieinander gezeichnet werden Betrachtung der anziehenden und abstoßenden Kräfte wie Eades Hauptsache schnell Graph Drawing by Force-Directed Placement
13

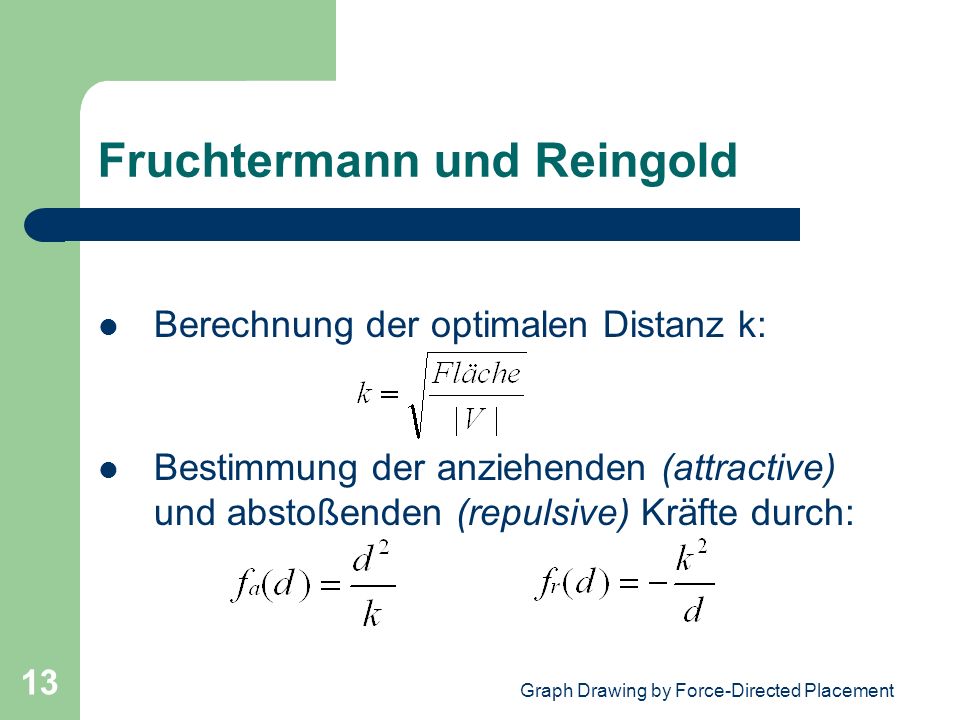

Fruchtermann und Reingold
Berechnung der optimalen Distanz k: Bestimmung der anziehenden (attractive) und abstoßenden (repulsive) Kräfte durch: Graph Drawing by Force-Directed Placement
14
Fruchtermann und Reingold
Berechne für jeden Knoten v aus V: Alle abstoßenden Kräfte zu allen anderen Knoten mittels fr. → Θ(|V|2) Berechne zu jeder Kante e aus E: Für beide Knoten jeweils die anziehende Kraft mittels fa. → Θ(|E|) Gesamtkraft auf Knoten berechnen; Geschwindigkeit abhängig von Temperatur Knoten müssen im Rahmen bleiben Graph Drawing by Force-Directed Placement
15
Graph Drawing by Force-Directed Placement
Rahmenproblem Sticky vertex Elastische Kollision Weiterrutschen Graph Drawing by Force-Directed Placement
16
Graph Drawing by Force-Directed Placement
Die Rastervariante x x2 x3 x4 Graph Drawing by Force-Directed Placement
17
Graph Drawing by Force-Directed Placement
Die Rastervariante x x2 x3 x4 k Graph Drawing by Force-Directed Placement
18
Graph Drawing by Force-Directed Placement
Die Rastervariante x x2 x3 x4 k Graph Drawing by Force-Directed Placement
19
Graph Drawing by Force-Directed Placement
Die Rastervariante k x x2 x3 x4 k Graph Drawing by Force-Directed Placement
20
Graph Drawing by Force-Directed Placement
Die Rastervariante Abstoßende Kräfte nur zwischen Knoten „in der Nähe“ Keine großen Unterschiede, außer in der Zeit Gleichverteilung der Knoten → Θ(|V|) Graph Drawing by Force-Directed Placement
21
Graph Drawing by Force-Directed Placement
Planare Graphen Graph Drawing by Force-Directed Placement
22
Graph Drawing by Force-Directed Placement
3D Graphen Hier kommt noch die andere Version hin Graph Drawing by Force-Directed Placement
23
Graph Drawing by Force-Directed Placement
Literatur Thomas M. J. Fruchtermann and Edward M. Reingold „Graph Drawing by Force-directed Placement“ Software-Practice and Experience, Vol. 21 (1 1), (November 1991) Hookes Gesetz Graph Drawing by Force-Directed Placement
24
Graph Drawing by Force-Directed Placement
Danke fürs Zuhören Graph Drawing by Force-Directed Placement
