Thema: Operatoren auf Data Streams

Präsentation zum Thema: "Thema: Operatoren auf Data Streams"—  Präsentation transkript:

1 Thema: Operatoren auf Data Streams
Lehrgebiet Datenverwaltungssysteme Seminar Datenbanken und Informationssysteme im Sommersemester 2005 Data Streams Thema: Operatoren auf Data Streams Ou Yi Technische Universität Kaiserslautern

2 Operatoren auf Data Streams
Überblick Einleitung Probleme der Strom-Verarbeitung Semantik der Operatoren STREAM Aurora Join-Operatoren Zusammenfassung 27. März 2017 Operatoren auf Data Streams

3 Operatoren auf Data Streams
Einleitung Merkmale des Datenstrommodells kontinuierlich, potenziell hohe Ankunftsrate potenziell unendlich lang Reihenfolge kann verfälscht sein Grundkonzepte gleitendes Fenster (endliche Teilmenge) Zeitstempel (implizit & explizit) Klassifikation der Anfragen kontinuierliche Anfragen vs. einmalige Anfragen vordefinierte Anfragen vs. "ad hoc"-Anfragen DSMS: rechtzeitige Auswertung der kontinuierlichen Anfragen (eventuell auch Funktionalität von DBMS) 27. März 2017 Operatoren auf Data Streams

4 Probleme der Strom-Verarbeitung
Exakte Antwort unmöglich >> Approximierung Blockierung blockierende Operatoren (z. B. Aggregat-Operator) nicht-blockierende Operatoren (z. B. Filter) >> nicht-blockierende Verfahren + Fenstertechnik verfälschte Reihenfolge (expliziter Zeitstempel) >> Pufferung und Sortierung Kombination mit Relationen unterschiedliches Datenmodell und Verarbeitungsmodell 27. März 2017 Operatoren auf Data Streams

5 Semantik der Operatoren in STREAM
Ziel: kontinuierlichen Anfragen auf Datenströmen und Relationen Def.: Strom S eine möglicherweise unendliche Multimenge von Elementen <s, t> Datenanteil s: feste Attributmenge Zeitstempel t: Zeitdomäne T, diskret und geordnet Def.: Relation R eine Abbildung von einer Zeitdomäne auf eine endliche, aber unbegrenzte Multimenge von Tupeln zu jedem Zeitpunkt t  T bestimmt R eine Multimenge R(t) Ströme Relationen Strom-zu-Relation Relation-zu-Strom Relation-zu-Relation 27. März 2017 Operatoren auf Data Streams

6 STREAM - Operatorklassen
Implementierte Operatoren Strom-zu-Relation-Opertoren seq-window (zeitbasiert, tupelbasiert und partitioniert) Relation-zu-Strom-Operatoren i-stream, d-stream, r-stream Relation-zu-Relation-Operatoren select, project, joins, union, intersect, aggregate etc. abgeleitet vom Relationenmodell, ähnliche Semantik System-Operatoren für die Semantik einer Anfrage irrelevant isolieren Anfrage-Operatoren von Aspekten der unteren System-Ebenen 27. März 2017 Operatoren auf Data Streams

7 STREAM – Strom-zu-Relation-Operatoren
Zeitbasiertes Fenster Eingabe: Strom S, Parameter: Zeitintervall Z, Ausgabe: Relation R Extremfall Z = 0, Fenster = [t, t] Beispiel: Eingabe-Strom-Schema: <Datenanteil, Zeitstempel> Eingabe-Strom: <a, 0>, <b, 0>, <c, 1>, <c, 2>, <d, 2>, <e, 3>, <f, 4>, <f, 5>... Parameter: Z = 2 [max(t-Z, 0), t]: [0, 0] [0, 1] [0, 2] [1, 3] [2, 4] Ausgabe-Relation: R(t) R(0) R(1) R(2) R(3) R(4) ... <a> <c> <b> <d> <e> <f> 27. März 2017 Operatoren auf Data Streams

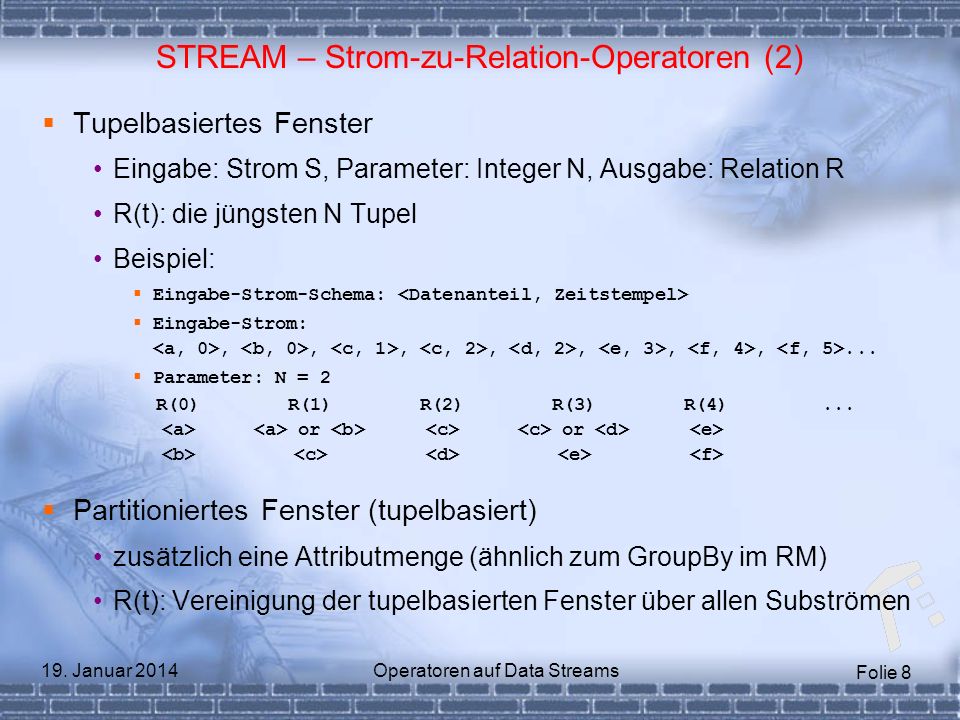

8 STREAM – Strom-zu-Relation-Operatoren (2)
Tupelbasiertes Fenster Eingabe: Strom S, Parameter: Integer N, Ausgabe: Relation R R(t): die jüngsten N Tupel Beispiel: Eingabe-Strom-Schema: <Datenanteil, Zeitstempel> Eingabe-Strom: <a, 0>, <b, 0>, <c, 1>, <c, 2>, <d, 2>, <e, 3>, <f, 4>, <f, 5>... Parameter: N = 2 Partitioniertes Fenster (tupelbasiert) zusätzlich eine Attributmenge (ähnlich zum GroupBy im RM) R(t): Vereinigung der tupelbasierten Fenster über allen Subströmen R(0) R(1) R(2) R(3) R(4) ... <a> <a> or <b> <c> <c> or <d> <e> <b> <d> <f> 27. März 2017 Operatoren auf Data Streams

9 STREAM – Relation-zu-Strom-Operatoren
Rstream (relation stream) Eingabe R, Ausgabe S <s, t>  S immer dann, wenn s  R(t) Beispiel: Eingabe-Relation R(t): Ausgabe-Strom: <a, 0>, <b, 0>, <c, 1>, <c, 2>, <d, 2> ... Istream (insert stream) Dstream (delete stream) R(0) R(1) R(2) ... <a> <c> <b> <d> 27. März 2017 Operatoren auf Data Streams

10 STREAM – Relation-zu-Relation-Operatoren
Keine Strom-zu-Strom-Operatoren Vorteil: Wiederverwendung der formalen Grundlagen und Implementierungstechniken des Relationenmodells Ströme Relationen Strom-zu-Relation Relation-zu-Strom Relation-zu-Relation 27. März 2017 Operatoren auf Data Streams

11 Semantik der Operatoren - Aurora
Strom-zu-Strom-System, Relationen nicht explizit unterstützt Anfrage-Algebra Stream Query Algebra Sieben primitive Operatoren Reihenfolgeirrelevant Filter, Map und Union ähnlich zu Selektion, Projektion und Mengenvereinigung im RM Reihenfolgesensitiv BSort, Aggregate, Join und Resample Ausführung mit begrenztem Speicherplatz und in begrenztem Zeitraum nur möglich, wenn eine Ordnung auf einem Attribut vorliegt (Beispiel: Join kann auf Sortierung basieren) 27. März 2017 Operatoren auf Data Streams

12 Aurora - Reihenfolgespezifikation
Reihenfolgespezifikation O = Order (On A, Slack n, GroupBy B1, ..., Bm) A: welches Attribut ist geordnet n (optional): die Anzahl der jüngeren Tupel, die vor einem verspäteten Tupel ankommen dürfen B1, ..., Bm (optional): Partitionierung Beispiel Eingabe-Strom-Schema: (A, B) Eingabe-Strom: ..., (1, x), (2, x), (2, y), (2, y), (5, x), (4, x), (5, y), (3, x), (6, x), ... O = Order ( on A, Slack 1, GroupBy B ) in zwei Subströme (B = x und B = y) partitioniert erlaubt: (4, x), verworfen: (3, x) 27. März 2017 Operatoren auf Data Streams

13 Operatoren auf Data Streams
Aurora - BSort BSort Puffer-basierte approximierte Sortierung BSort (Assuming O) (S), mit O = Order (On A, Slack n, GroupBy B1, ..., Bm) O spezifiziert die Qualität der Ausgabe äquivalent zu n-Durchläufe-Bubblesort Puffer von n+1 Tupeln: immer das "kleinste" Tupel ausgeben je größer der Puffer, desto genauer die Sortierung, aber größere Verzögerung 27. März 2017 Operatoren auf Data Streams

14 Operatoren auf Data Streams
Aurora – BSort (2) BSort (Forts.) Beispiel: n = 2 27. März 2017 Operatoren auf Data Streams

15 Operatoren auf Data Streams
Aurora - Aggregate Aggregate Aggregate ( F, Assuming O, Size s, Advance i ) ( S ) O spezifiziert eine Ordnung für S Order (On A, Slack n, GroupBy B1, ..., Bm) F: Aggregat-Fkt in SQL-Stil oder UDF, auf Fenster Ausgabe-Tupel: ( A = a, B1 = u1, ..., Bm = um ) + + ( F ( W ) ) W: Fenster spezifiziert durch s und i s: Fenstergröße bzgl. A, Eingabe-Tupel t mit t.A  [a, a+s-1] i: Größe der Fensterbewegung Beispiel 27. März 2017 Operatoren auf Data Streams

16 Operatoren auf Data Streams
Aurora – Aggregate (2) Beispiel (Forts.) Eingabe-Strom-Schema: (StockId, Time, Price) berechne die stündlichen durchschnittlichen Preise für jede Aktie Aggregate(Avg(Price), Assuming O, Size 1 hour, Advance 1 hour)(S), mit O = Order(On Time, GroupBy StockId) ... 11.(MSF, 2:00, 22) 10.(INT, 2:00, 16) 9. (IBM, 2:00, 17) 8. (IBM, 1:45, 13) 7. (INT, 1:30, 12) 6. (MSF, 1:30, 24) 5. (IBM, 1:30, 23) 4. (IBM, 1:15, 20) 3. (IBM, 1:00, 24) 2. (INT, 1:00, 16) 1. (MSF, 1:00, 20) MSF: 1-1:59 Tupel: 1, 6 INT: 1-1:59 Tupel: 2, 7 IBM: 1-1:59 Tupel: 3, 4, 5, 8 MSF: 2-2:59 Tupel: 11,... INT: 2-2:59 Tupel: 10,... IBM: 2-2:59 Tupel: 9,... Eingabe-Strom Fenster Ausgabe-Strom 3. (MSF, 1:00, 22) 2. (INT, 1:00, 14) 1. (IBM, 1:00, 20) 27. März 2017 Operatoren auf Data Streams

17 Operatoren auf Data Streams
Join-Operatoren ressourcenaufwändig, potenziell alle Tupel der Eingabe zu durchlaufen, unmöglich für Strom-Verarbeitung klassische Algorithmen Nested-Loop-Join, Hash-Join, Sort-Merge-Join hash-basierte Joins auf Gleichheitsprädikat eingeschränkt Symmetrischer Hash-Join (SHJ) nach dem Prinzip des "Pipelining" Hauptspeicher-Algorithmus, für große Datenmengen nicht geeignet XJoin (Erweiterung von SHJ) nicht mehr auf den Hauptspeicher eingeschränkt behandelt unstabile Eingabe 27. März 2017 Operatoren auf Data Streams

18 Operatoren auf Data Streams
Join-Operatoren (2) sortierbasierte Joins nicht auf Gleichheitsprädikat eingeschränkt Sort-Merge-Join (SMJ) ganze Eingabe in der Sortierphase einlesen (blockierend) Progressive Merge Join (PMJ) nicht-blockierende Variante von SMJ kann schon in der Sortierphase Ergebnis-Tupel erzeugen mit Fenstertechnik kann auf Strom adaptiert werden (TPMJ) 27. März 2017 Operatoren auf Data Streams

19 Operatoren auf Data Streams
Join-Operatoren (3) Join in Aurora simuliert Band-Join der Relationenalgebra Join (P, Size s, Left Assuming O1, Right Assuming O2) (S1, S2) P: Join-Prädikat O1 bzgl. A für S1, O2 bzgl. B für S2 t  S1 und u  S2 werden verbunden, falls |t.A – u.B|  s  P(t, u) Beispiel: Aktienpreisinfos aus zwei Märkten, X und Y, mit Schema (StockId, Time, Price) finde Aktien-Paare, deren Preise innerhalb 10 Min in zwei Märkten gleich sind 27. März 2017 Operatoren auf Data Streams

20 Ausgabe-Strom von Join
Join-Operatoren (4) Beispiel (Forts.): Join (P, Size 10 Min, Assuming Left O, Assuming Right O) (X, Y) wobei P(x, y) <=> x.Price = y.Price und O = Order(On Time) X Y Ausgabe-Strom von Join 01. (IBM, 2:00, 3) 01. (SMS, 1:55, 3) 01. (IBM, 2:00, 3, SMS, 1:55, 3) 02. (MSF, 2:00, 1) 02. (SAP, 1:55, 4) 02. (IBM, 2:00, 3, SMS, 2:05, 3) 03. (INT, 2:00, 1) 03. (BMW, 1:55, 5) 03. (IBM, 2:05, 4, SAP, 1:55, 4) 04. (IBM, 2:05, 4) 04. (DML, 1:55, 6) 04. (IBM, 2:05, 4, SAP, 2:05, 4) 05. (MSF, 2:05, 2) 05. (SMS, 2:05, 3) 05. (IBM, 2:05, 4, SMS, 2:15, 4) 06. (INT, 2:05, 1) 06. (SAP, 2:05, 4) 06. (IBM, 2:05, 4, SAP, 2:15, 4) 07. (IBM, 2:10, 4) 07. (BMW, 2:05, 5) 07. (IBM, 2:10, 4, SAP, 2:05, 4) 08. (MSF, 2:10, 3) 08. (DML, 2:05, 6) 08. (IBM, 2:10, 4, SMS, 2:15, 4) 09. (INT, 2:10, 1) 09. (SMS, 2:15, 4) 09. (IBM, 2:10, 4, SAP, 2:15, 4) 10. (IBM, 2:15, 2) 10. (SAP, 2:15, 4) 10. (MSF, 2:10, 3, SMS, 2:05, 3) 11. (MSF, 2:15, 4) 11. (BMW, 2:15, 5) 11. (MSF, 2:15, 4, SAP, 2:05, 4) 12. (INT, 2:15, 1) 12. (DML, 2:15, 6) 12. (MSF, 2:15, 4, SMS, 2:15, 4) ... 13. (MSF, 2:15, 4, SAP, 2:15, 4) 27. März 2017 Operatoren auf Data Streams

21 Operatoren auf Data Streams
STREAM vs. Aurora Ähnlichkeit Stromorientiert, unterstützen die Auswertung kont. Anfragen auf DS Modellierung eines Stroms: feste Attributmenge und min. ein geordnetes Attribut explizite Zeitstempel (für Semantik eines Operators) Fenstertechnik Unterschied Unterstützung von Relationen Behandlung des Reihenfolgeproblems Fenster auf jedem geordneten Attribut (Aurora) STREAM: <s, t> Aurora: (a1, ..., am) 27. März 2017 Operatoren auf Data Streams

22 Operatoren auf Data Streams
Zusammenfassung Operatoren in DBMS sind im DSMS vorhanden und werden dort erweitert oder simuliert bei unendlicher Eingabe: Approximierung und Fenstertechnik Zeitstempel für Strom-Verarbeitung erforderlich Bestimmung des Fensters notiert die Reihenfolge, für blockierende Operatoren wichtig keine standardisierte "Strom-Algebra" verschiedene Mengen von Operatoren verschiedene Datentypen 27. März 2017 Operatoren auf Data Streams

23 Vielen Dank für ihre Aufmerksamkeit!
Fragen?

24 Operatoren auf Data Streams
Zusatz Zusammenspiel der Operatoren im STREAM Beispiel: Aktienpreisinfos als Daten-Elemente <s, t> s gehört zu S(StockId, Price), t gehört zur Zeitdomäne T finde solche Aktien, deren Preis höher als 50 ist CQL-Anfrage: Select Rstream(*) From S [Now] Where Price > 50 Strom-zu-Relation: zeitbasiertes Fenster mit Z = 0, [t,t] Relation-zu-Relation: Filter nach der Bedingung Price > 50 Relation-zu-Strom: Rstream 27. März 2017 Operatoren auf Data Streams

25 Zusatz Zusammenspiel der Operatoren im Aurora
Daten fließen durch einen azyklischen gerichteten Graph von Operatoren Beispiel generiere eine Nachricht, wenn die Preise von mehr als m Aktien gleichzeitig über eine Grenze k gehen. Eingabe-Strom: (StockId, Time, Preis) Filter (Price  k) Aggregate (CNT, Assuming O, Size 1, Advance 1) Filter (CNT  m) O = Order ( On Time, Slack n) (Time,CNT) 27. März 2017 Operatoren auf Data Streams
