1 Feuerwehrverband Ostfriesland e. V.
Die Ausbildung zum Maschinisten VII. 1

2 Feuerwehrverband Ostfriesland e. V.
Armaturen VII. 2

3 Wasserführende Armaturen
Feuerwehrverband Ostfriesland e. V. Armaturen Wasserführende Armaturen Kupplungen Armaturen zur Wasserentnahme Armaturen zur Wasserfortleitung Armaturen zur Wasserabgabe VII. 3

4 Wasserführende Armaturen
Feuerwehrverband Ostfriesland e. V. Wasserführende Armaturen Kupplungen Saug- und Druckkupplungen Festkupplungen Blindkupplungen Übergangsstücke VII. 4

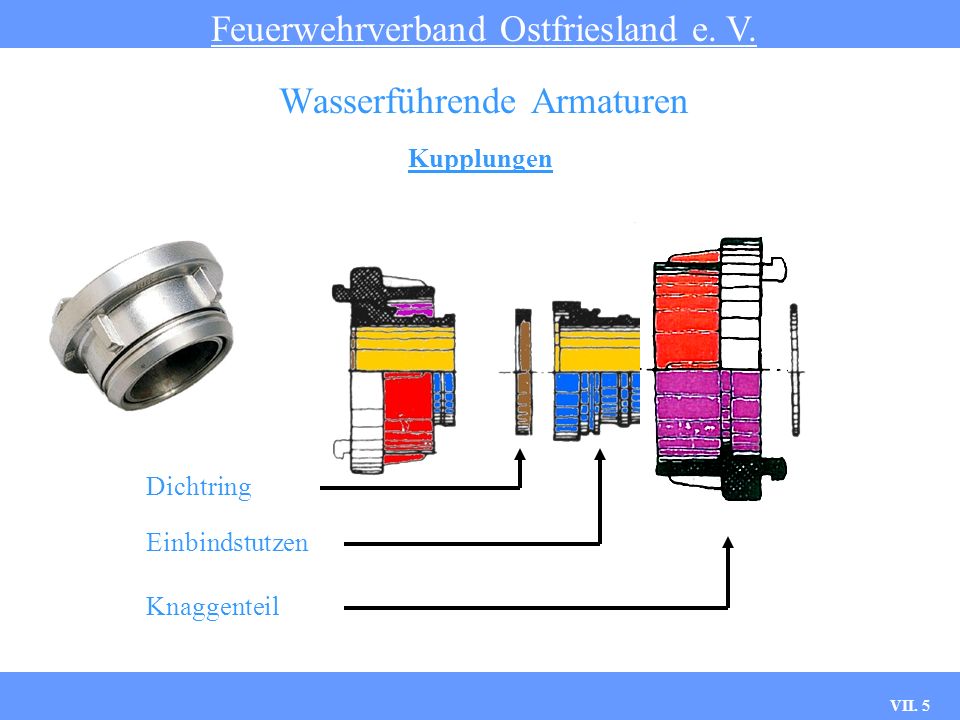

5 Wasserführende Armaturen
Feuerwehrverband Ostfriesland e. V. Wasserführende Armaturen Kupplungen Dichtring Einbindstutzen Knaggenteil VII. 5

6 Wasserführende Armaturen
Feuerwehrverband Ostfriesland e. V. Wasserführende Armaturen Kupplungen Saugkupplung Druckkupplung Der Hauptunterschied zwischen Saug- und Druckkupplung besteht darin, dass die Saugkupplung einen längeren Einbindestutzen hat. VII. 6

7 Wasserführende Armaturen
Feuerwehrverband Ostfriesland e. V. Wasserführende Armaturen Armaturen zur Wasserentnahme Saugkorb Kellersaugkorb Wasserstrahlpumpe Standrohr VII. 7

8 Wasserführende Armaturen
Feuerwehrverband Ostfriesland e. V. Wasserführende Armaturen Armaturen zur Wasserentnahme - Saugkorb 1. Gehäuse mit Festkupplung 2. Sieb 3. Rückschlagventil 4. Lösezug 4 VII. 8

9 Wasserführende Armaturen
Feuerwehrverband Ostfriesland e. V. Wasserführende Armaturen Armaturen zur Wasserentnahme - Wasserstrahlpumpe Fangdüse Q1 Q2 Treibdüse VII. 9

10 Wasserführende Armaturen
Feuerwehrverband Ostfriesland e. V. Wasserführende Armaturen Armaturen zur Wasserentnahme - Standrohr Handrad Ventilkopfstück Ventilteller Standrohr- Oberteil Stopfbuchsbrille Griffstück Stopfbuchse Rohr Spannring Standrohr- Unterteil Dichtung Bundring VII. 10

11 Wasserführende Armaturen
Feuerwehrverband Ostfriesland e. V. Wasserführende Armaturen Armaturen zur Wasserfortleitung Sammelstück Verteiler Druckbegrenzungsventil Zumischer VII. 11

12 Wasserführende Armaturen
Feuerwehrverband Ostfriesland e. V. Wasserführende Armaturen Armaturen zur Wasserfortleitung - Sammelstück B - Festkupplung Ventilklappe Gehäuse A - Kupplung VII. 12

13 Wasserführende Armaturen
Feuerwehrverband Ostfriesland e. V. Wasserführende Armaturen Armaturen zur Wasserfortleitung - Verteiler B/CBC Tragegriff Schraubventil Gehäuse B - Festkupplung VII. 13

14 Wasserführende Armaturen
Feuerwehrverband Ostfriesland e. V. Wasserführende Armaturen Armaturen zur Wasserfortleitung - Druckbegrenzungsventil (in Ruhestellung) Einstellvorrichtung Steuerventil Verschlußstück Ausgleichsleitung Förderwasser VII. 14

15 Wasserführende Armaturen
Feuerwehrverband Ostfriesland e. V. Wasserführende Armaturen Armaturen zur Wasserfortleitung - Druckbegrenzungsventil (in Arbeitsstellung) freier Auslauf VII. 15

16 Wasserführende Armaturen
Feuerwehrverband Ostfriesland e. V. Wasserführende Armaturen Armaturen zur Wasserfortleitung - Zumischer VII. 16

17 Wasserführende Armaturen
Feuerwehrverband Ostfriesland e. V. Wasserführende Armaturen Armaturen zur Wasserabgabe Schaumrohre Strahlrohre Stützkrümmer Hydroschilder VII. 17

18 Wasserführende Armaturen
Feuerwehrverband Ostfriesland e. V. Wasserführende Armaturen Armaturen zur Wasserabgabe - Schaumrohr Störkörper Absperrhahn Zentraldüse Prallkörper Lufteintritt Veredlersieb VII. 18

19 Wasserführende Armaturen
Feuerwehrverband Ostfriesland e. V. Wasserführende Armaturen Armaturen zur Wasserabgabe - Mehrzweckstrahlrohr Absperrhahn Führungsrohr mit Handschutz Mundstück Festkupplung Düse VII. 19

20 Wasserführende Armaturen
Feuerwehrverband Ostfriesland e. V. Wasserführende Armaturen Armaturen zur Wasserabgabe - Hohlstrahlrohr AUF ZU Handgriff Kugelhahn Strahlformsteller Zahnkranz (fest oder rotierend) Strahlformkegel VII. 20

21 Wasserführende Armaturen
Feuerwehrverband Ostfriesland e. V. Wasserführende Armaturen Armaturen zur Wasserabgabe - Hohlstrahlrohr Vollstrahl Unterschiedliche Relativposition von Strahlformkegel und Strahlformsteller ggf. Wassermengenstellrad z.B. von 20 Liter bis 486 Liter Durchflussmenge einstellbar Stufenlose Veränderung des Strahlwinkel Sprühstrahl VII. 21

22 Wasserführende Armaturen
Feuerwehrverband Ostfriesland e. V. Wasserführende Armaturen Armaturen zur Wasserabgabe - Stützkrümmer Haltegriff Gehäuse Festkupplung lose Kupplung VII. 22

23 Wasserführende Armaturen
Feuerwehrverband Ostfriesland e. V. Wasserführende Armaturen Armaturen zur Wasserabgabe - Hydroschild HS C = 800 l/min HS B = 1400 l/min Wurfhöhe: 6 bzw. 7 m Wurfbreite: 24 m VII. 23

24 Feuerwehrverband Ostfriesland e. V.
Schläuche - Normmaße Saugschläuche Innendurchmesser in mm Schlauchlänge in mm A 110 1600 D 19 1500 D-Ansaugschlauch für Löschmittelzusätze, wie z. B. Schaummittel. VII. 24

25 Feuerwehrverband Ostfriesland e. V.
Schläuche - Normmaße Druckschläuche Innendurchmesser / Nennweite in mm Schlauchlänge in m D 25 5, 15 C 42 42 15, 30 C 52 52 15 B 75 5, 20, 35 A 110 5, 20 VII. 25

26 Feuerwehrverband Ostfriesland e. V.
Schläuche - Normmaße Druckschläuche „S“ Innendurchmesser Nennweite in mm Schlauchlänge in m S 28 28 30, 50 S 32 32 S 28 ist für die Schnellangriffseinrichtung der Tanklöschfahrzeuge, S 32 für Trocken- und Schaumlöschfahrzeuge vorgesehen. VII. 26

27 Mehrzweckstrahlrohre
Feuerwehrverband Ostfriesland e. V. Armaturen - Normmaße Mehrzweckstrahlrohre Strahl- rohre Innendurchmesser für Mundst. mm Düse mm Wasserdurchfluss als Faustwert l/min  bei 4 bar Strahlrohrdruck DM 4 - 25 6 50 CM und CMM 9 100 12 200 BM 16 300 22 600 VII. 27

28 Feuerwehrverband Ostfriesland e. V.
Armaturen - Normmaße Hohlstrahlrohre Beispiele Hohlstrahlrohre Durchflußmenge in l/min D siehe Herstellerangaben C B Hohlstrahlrohre können mit Schaumvorsätzen aus Metall oder Kunststoff ausgestattet und als Schwer- oder Mittelschaumrohre eingesetzt werden. VII. 28

29 Feuerwehrverband Ostfriesland e. V.
Armaturen - Normmaße Schaumrohre Schwerschaumrohre Durchflußmenge bei 5 bar S 2 200 l/min S 4 400 l/min S 8 800 l/min Mittelschaumrohre M 2 M 4 M 8 VII. 29

30 Feuerwehrverband Ostfriesland e. V.
Armaturen - Normmaße Zumischer Durchflußmenge in l/min Kupplung Typ Z 2 200 C Typ Z 4 400 C oder B Typ Z 8 800 B VII. 30
