POKUS Portal für Kurs und Studienplanung

Präsentation zum Thema: "POKUS Portal für Kurs und Studienplanung"—  Präsentation transkript:

1 POKUS Portal für Kurs und Studienplanung
Ein Projekt von Rene Rippert & Stefan Liske unter der Leitung von Prof. Dr. Andreas Schwill

2 Stefan Liske, Rene Rippert
Gliederung Motivation/Ziele Vorarbeit Rechnersystem Implementierung Fazit Zukunftsaussichten Potsdam, den 24. April 2003 Stefan Liske, Rene Rippert

3 Stefan Liske, Rene Rippert
Motivation viele unterschiedliche (elektronische) Einschreibesysteme Einschreibung in die Veranstaltungen an verschieden Orten zu unterschiedlichen Zeiten Belastung der Lehrstühle und der Sekretariate Potsdam, den 24. April 2003 Stefan Liske, Rene Rippert

4 Stefan Liske, Rene Rippert
Ziele von POKUS Vereinheitlichung der Einschreibung an einem Ort für alle Veranstaltungen Entlastung der Lehrstühle und der Sekretariate Übersichtlichkeit und Informationsaustausch über ein System Potsdam, den 24. April 2003 Stefan Liske, Rene Rippert

5 Kommunikative Vorarbeit
Informationsbeschaffung durch Befragungen bei Studenten Verständnis der Einschreibestrukturen durch Nachfragen bei Fr. Vogel, Hr. Haße, Fr. Ziethlow, Fr. Pamperin, Fr. Mix Vergleich von anderen Einschreibesystemen Potsdam, den 24. April 2003 Stefan Liske, Rene Rippert

6 Stefan Liske, Rene Rippert
Rechnersystem (1) Systeminformationen PHP 3 mit PHPLib Datenbank MySQL Betriebssystem Linux Web-Server Apache Potsdam, den 24. April 2003 Stefan Liske, Rene Rippert

7 Stefan Liske, Rene Rippert

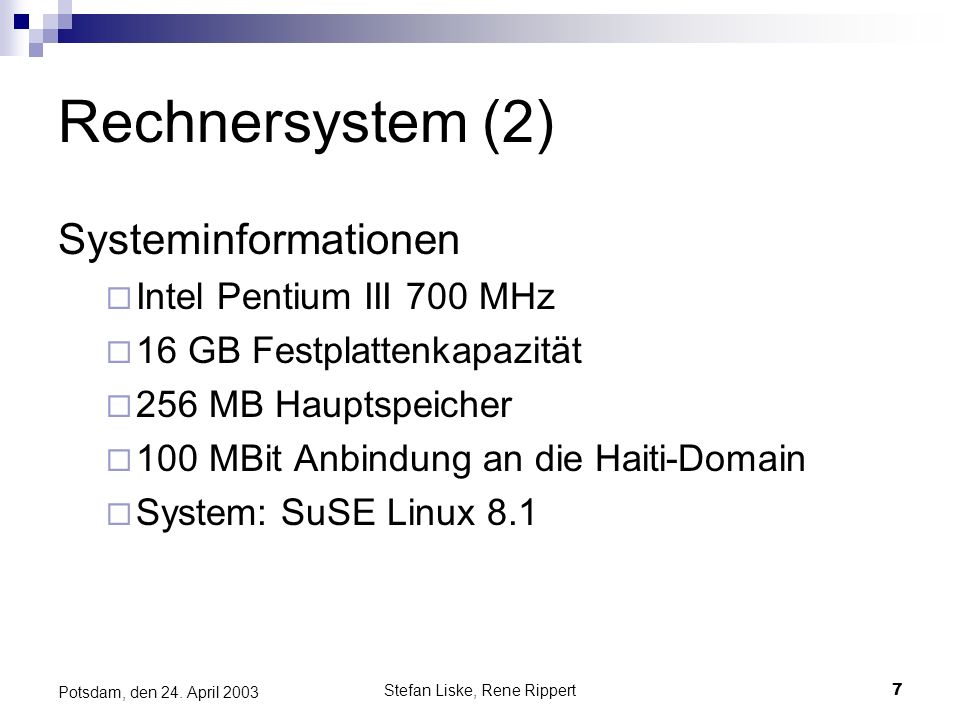

Rechnersystem (2) Systeminformationen Intel Pentium III 700 MHz 16 GB Festplattenkapazität 256 MB Hauptspeicher 100 MBit Anbindung an die Haiti-Domain System: SuSE Linux 8.1 Potsdam, den 24. April 2003 Stefan Liske, Rene Rippert

8 Stefan Liske, Rene Rippert
Rechnersystem (3) Programmierung in PHP 3 mit PHPLib Probleme bei mehreren Linux Distributionen den Apache mit PHP 3 und PHPLib zu installieren Umstieg auf SuSE 8.1 Minimalinstallation und PHP 4 mit eingebautem Sessionmanagment Potsdam, den 24. April 2003 Stefan Liske, Rene Rippert

9 Stefan Liske, Rene Rippert
Rechnersystem (4) Installation aller zur Konfiguration nötiger Elemente über RPM Apache mit OpenSSL und PHP 4 MySQL Webmin zur besseren Konfiguration von MySQL OpenSSH 3.4p1 Potsdam, den 24. April 2003 Stefan Liske, Rene Rippert

10 Stefan Liske, Rene Rippert
Rechnersystem (5) Konfiguration des Apache Web-Servers Einrichten eines Web Zertifikats openssl genrsa -out server.key 1024 Mit diesem Aufruf wird ein Schlüssel erzeugt openssl req -new -key server.key -out server.csr Hiermit wird ein Requestfile für einen CA erstellt openssl x509 -req -days 182 -in server.csr -signkey server.key -out server.crt Nun wurden wir zum CA und erzeugten ein Zertifikat (unbeglaubigt) und lassen es für 182 Tage gültig (1 Semester) Nun mussten das Keyfile (server.key) und das Zertifikat (server.crt) in die jeweiligen Verzeichnisse gespielt werden Potsdam, den 24. April 2003 Stefan Liske, Rene Rippert

11 Stefan Liske, Rene Rippert

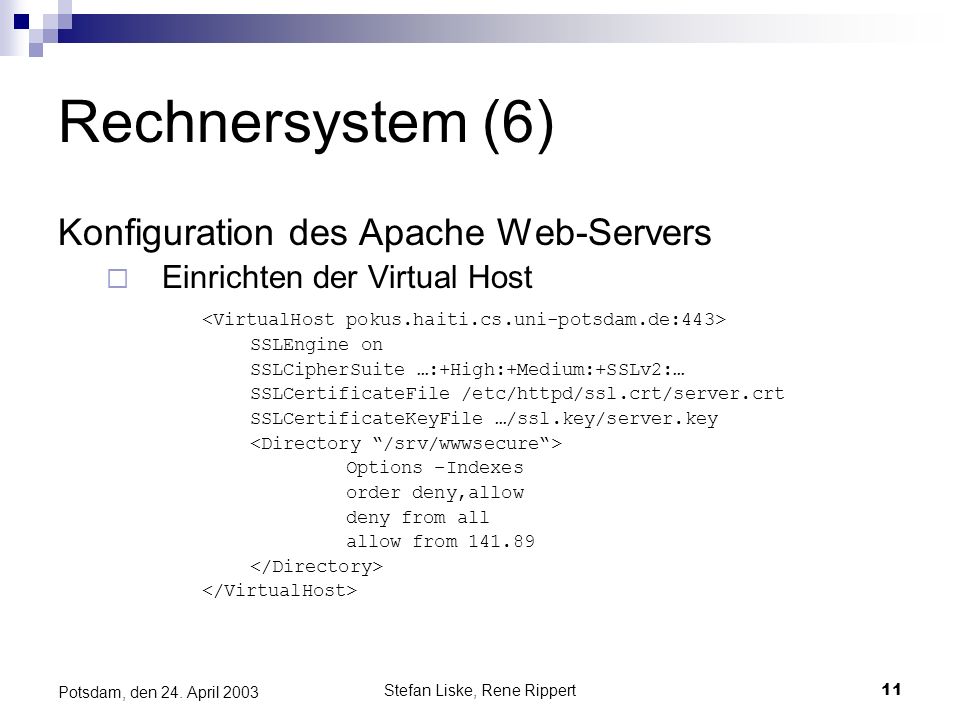

Rechnersystem (6) Konfiguration des Apache Web-Servers Einrichten der Virtual Host <VirtualHost pokus.haiti.cs.uni-potsdam.de:443> SSLEngine on SSLCipherSuite …:+High:+Medium:+SSLv2:… SSLCertificateFile /etc/httpd/ssl.crt/server.crt SSLCertificateKeyFile …/ssl.key/server.key <Directory “/srv/wwwsecure“> Options –Indexes order deny,allow deny from all allow from </Directory> </VirtualHost> Potsdam, den 24. April 2003 Stefan Liske, Rene Rippert

12 Stefan Liske, Rene Rippert
Rechnersystem (7) Konfiguration des Apache Web-Servers Starten des Apache Webservers über apachectl startssl Nach der Abfrage der im Certificate genutzten Phrase wir der Web-Server gestartet und öffnet lauschend die Ports und Der Zugriff auf sensible Bereiche wurde durch .ht******-Dateien geschützt AuthType Basic AuthName „Nur Authorisierte User erlaubt." AuthUserFile /srv/…/password.file Require user rippert stefan Potsdam, den 24. April 2003 Stefan Liske, Rene Rippert

13 Stefan Liske, Rene Rippert

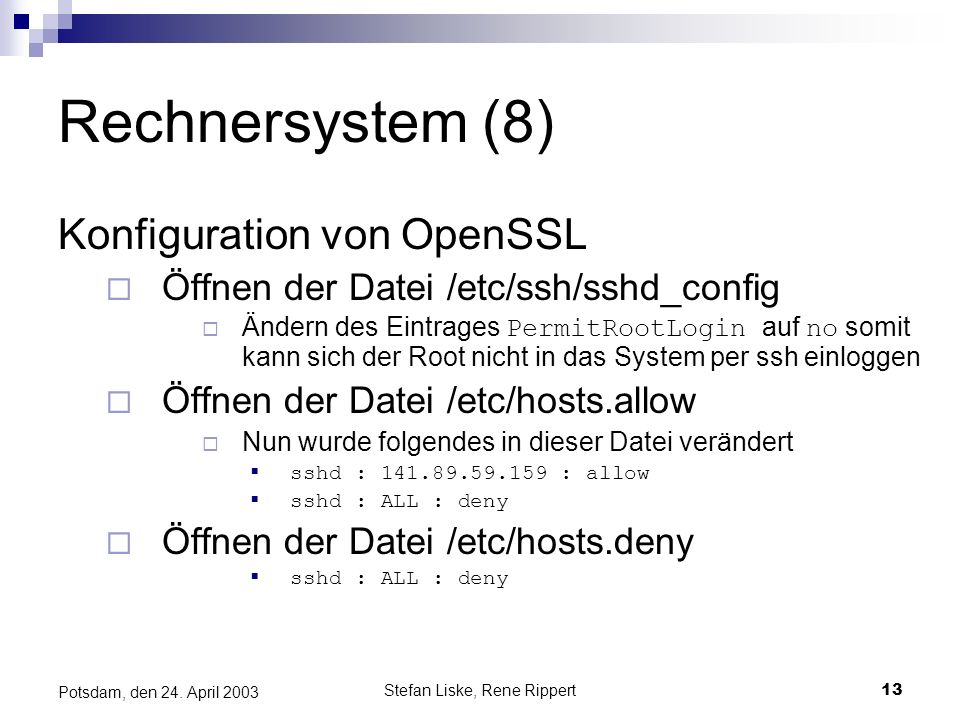

Rechnersystem (8) Konfiguration von OpenSSL Öffnen der Datei /etc/ssh/sshd_config Ändern des Eintrages PermitRootLogin auf no somit kann sich der Root nicht in das System per ssh einloggen Öffnen der Datei /etc/hosts.allow Nun wurde folgendes in dieser Datei verändert sshd : : allow sshd : ALL : deny Öffnen der Datei /etc/hosts.deny Potsdam, den 24. April 2003 Stefan Liske, Rene Rippert

14 Stefan Liske, Rene Rippert

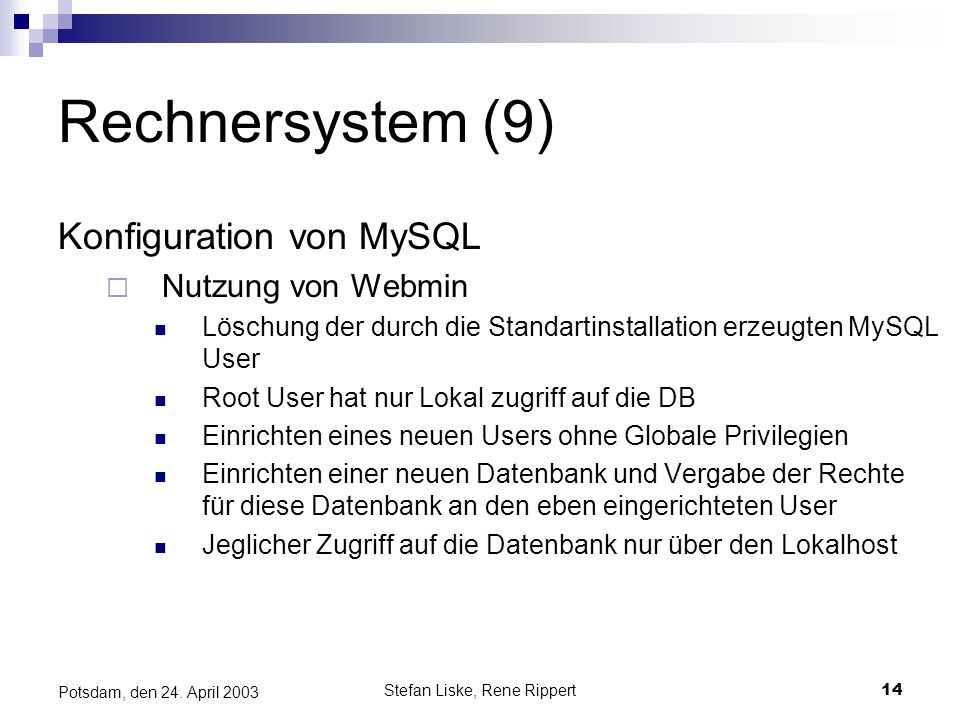

Rechnersystem (9) Konfiguration von MySQL Nutzung von Webmin Löschung der durch die Standartinstallation erzeugten MySQL User Root User hat nur Lokal zugriff auf die DB Einrichten eines neuen Users ohne Globale Privilegien Einrichten einer neuen Datenbank und Vergabe der Rechte für diese Datenbank an den eben eingerichteten User Jeglicher Zugriff auf die Datenbank nur über den Lokalhost Potsdam, den 24. April 2003 Stefan Liske, Rene Rippert

15 Stefan Liske, Rene Rippert
Rechnersystem (10) Sessionmanagement von PHP Nutzung von Serverseitigen Cookies Problem: jeder Nutzer, der eine neue Instanz des Web-Browsers öffnet erhält vom System einen neuen Sessioncookie im /tmp Verzeichnis Alte Cookies werden nur nach Neustart des Apache Web-Servers gelöscht Lösung: Perlscript zum löschen der Sessioncookies Aufrufen dieses Skriptes alle 30 Minuten durch einen Cronjob 1 * * * * /usr/bin/perl –w \ /srv/killsession/sessionkiller.pl Potsdam, den 24. April 2003 Stefan Liske, Rene Rippert

16 Administrative Sicherheit
SSL: Vertraulichkeit von Nachrichten Integrität von Nachrichten MySQL: Zugriff auf die Datenbank nur lokal möglicht Genau ein User für die Pokus DB ohne globale Privilegien SSH: Zugriff nur über eine bestimmte IP möglich kein direkter Rootzugriff zustandsbehaftetes Protokoll für sichere Kommunikation, oberhalb TCP/IP, Industriestandard TLS (Transport Level Security) Potsdam, den 24. April 2003 Stefan Liske, Rene Rippert

17 Stefan Liske, Rene Rippert
Implementierung SW-Techniken Möglichkeiten/Features Software-Sicherheit („security“) Software-Sicherheit („safety“) Potsdam, den 24. April 2003 Stefan Liske, Rene Rippert

18 Stefan Liske, Rene Rippert
SW-Techniken PHP 4.2 (und höher), MySQL, Apache Perl 5.6.xxx, Adobe Distiller (lokal für Listen) Session-Management SQL -Modul für PHP Potsdam, den 24. April 2003 Stefan Liske, Rene Rippert

19 Möglichkeiten/Features
Eintragung in Vorlesungsverzeichnissicht Terminauswahl Änderung, Austragung für Veranstaltungen Stundenplan Informationen per An alle bzw. an Auswahl Babylon-Account-Verlängerung (Fr. Mix) Einschreibe-, Kurslisten (CVS, PDF) (Sekretariate) Beschränkung der Termine Potsdam, den 24. April 2003 Stefan Liske, Rene Rippert

20 Software-Sicherheit („security“)
SSL nutzend Vertraulichkeit, Integrität Benutzerregistrierung Identifikation und Authentifizierung Session-Management Zuordnung der Benutzer nach Login (HTTP ist verbindungslos) Eigene zusätzliche „MSI“ Unterscheidung der Browser-Instanzen Benutzerrollen via „.htaccess“ (Student, Admin) Rechtezuteilung auf primitivem Niveau Potsdam, den 24. April 2003 Stefan Liske, Rene Rippert

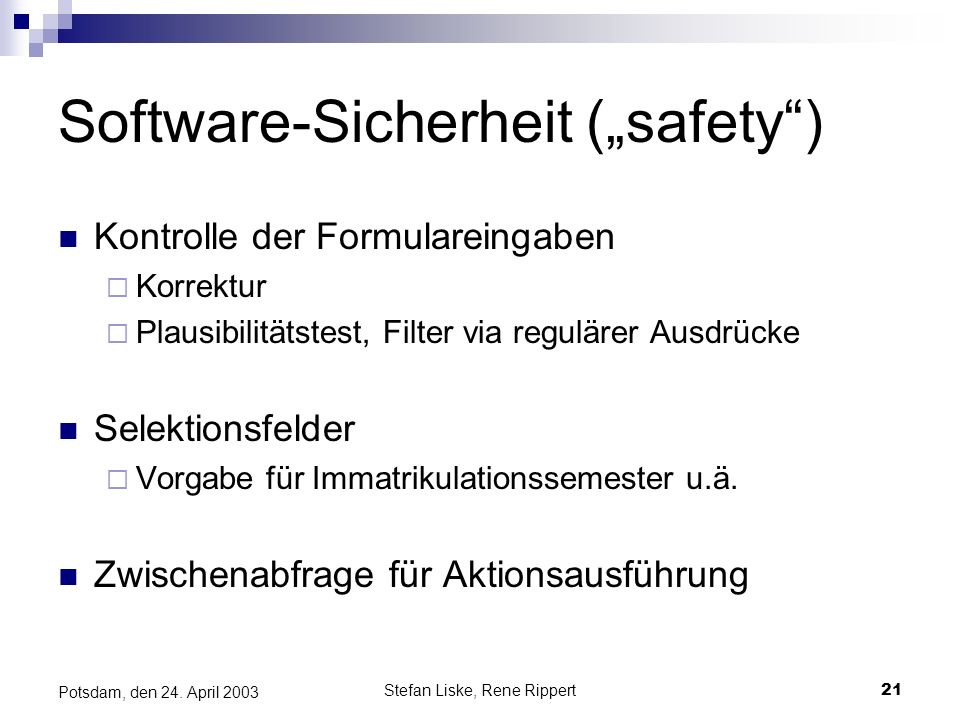

21 Software-Sicherheit („safety“)
Kontrolle der Formulareingaben Korrektur Plausibilitätstest, Filter via regulärer Ausdrücke Selektionsfelder Vorgabe für Immatrikulationssemester u.ä. Zwischenabfrage für Aktionsausführung Potsdam, den 24. April 2003 Stefan Liske, Rene Rippert

22 Stefan Liske, Rene Rippert
FAZIT Hilfe/Informationen von vielen Seiten Akzeptanz bei Lehrstühlen und Studenten Umsetzung vieler Vorschläge Erfolgreiche Durchführung ;-) Kooperation mit Fr. Mix (Babylon-Account) Potsdam, den 24. April 2003 Stefan Liske, Rene Rippert

23 Stefan Liske, Rene Rippert
Aussichten Es fehlen noch die Dokumentationen (mit Abnahme des Projekts) Verbesserungen der Administration Änderung der allgemeinen Oberfläche DB-Logik überarbeiten (min. eine Verbesserung notwendig) Eintragung von Kursen via Interface (Hr. Severin) Potsdam, den 24. April 2003 Stefan Liske, Rene Rippert

24 ENDE
