1 Energy Landscape of a Random Heteropolymer
Many aspects of the folding process can be understood from studying the energetic properties of a random heteropolymer (RHP). Helpful tool: lattice models of protein conformations Simplest model uses two kinds of residues (i.e. hydrophobic and hydrophilic amino acids) that are randomly distributed. Simulations show (1) small modest structural changes give rise to large changes in energy (2) low energy states exist that are very different in structure but close in energy. 2. Lecture SS 2005 Optimization, Energy Landscapes, Protein Folding 2. Vorlesung

2 Optimization, Energy Landscapes, Protein Folding
Foldable sequences Within the space of random heteropolymers based on the 20 naturally occurring amino acids there would be 20N possible sequences of length N. Only a small subset of these sequences are thermodynamically and kinetically foldable on the appropriate biological timescale seen in nature. The kinetically allowed set is shown to lie within the thermodynamic core. Onuchic, Luthey-Schulten, Wolynes, Annu Rev Phys Chem 48, 545 (1997) 2. Lecture SS 2005 Optimization, Energy Landscapes, Protein Folding

3 Random energy model (REM)
The random energy model was originally developed by Derrida to describe spin glasses, and was first applied to biopolymers by Bryngelson and Wolynes (1987) as a 0-th order approximation. The low-energy structures of a RHP, represented by a lattice with two kinds of residues, are unrelated and the conformational changes are associated with a fluctuation  in the energy. Onuchic, Luthey-Schulten, Wolynes, Annu Rev Phys Chem 48, 545 (1997) 2. Lecture SS 2005 Optimization, Energy Landscapes, Protein Folding

4 Energy landscape of a random heteropolymer
For a random sequence, the sum of interactions is expected to produce a Gaussian probability distribution for the energy where  and  are the mean and standard deviation of the distribution, respectively. Onuchic, Luthey-Schulten, Wolynes, Annu Rev Phys Chem 48, 545 (1997) 2. Lecture SS 2005 Optimization, Energy Landscapes, Protein Folding

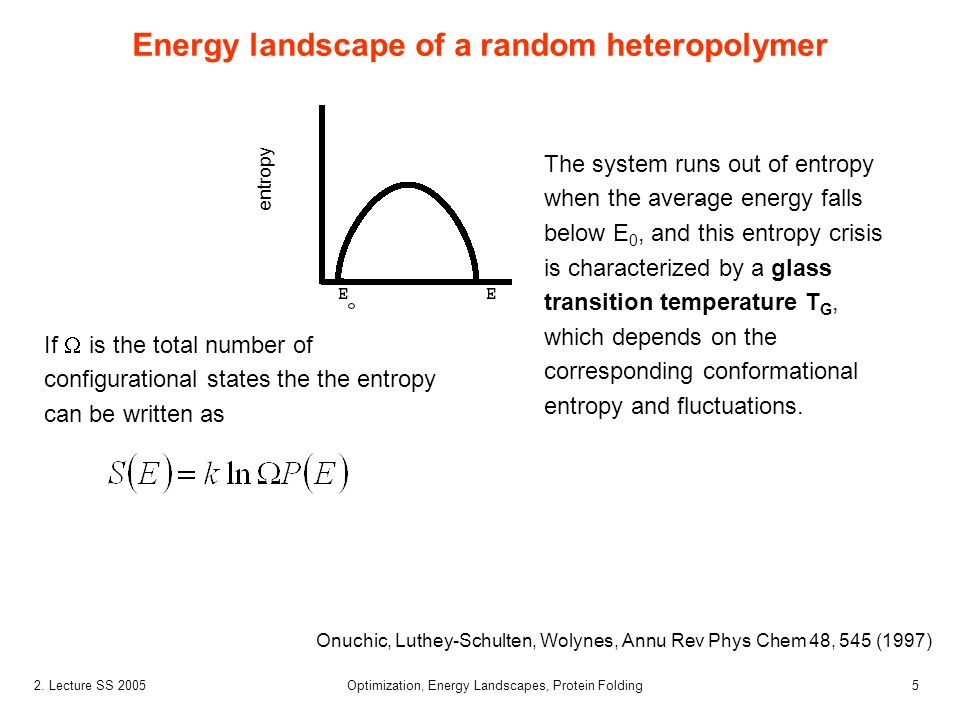

5 Energy landscape of a random heteropolymer
entropy The system runs out of entropy when the average energy falls below E0, and this entropy crisis is characterized by a glass transition temperature TG, which depends on the corresponding conformational entropy and fluctuations. If  is the total number of configurational states the the entropy can be written as Onuchic, Luthey-Schulten, Wolynes, Annu Rev Phys Chem 48, 545 (1997) 2. Lecture SS 2005 Optimization, Energy Landscapes, Protein Folding

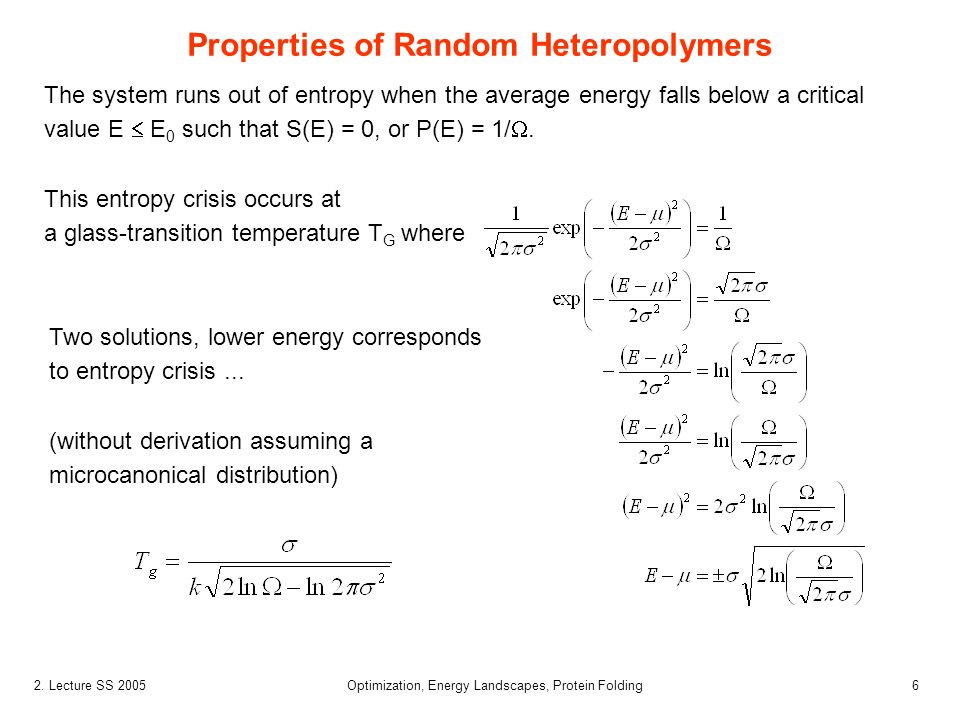

6 Properties of Random Heteropolymers
The system runs out of entropy when the average energy falls below a critical value E  E0 such that S(E) = 0, or P(E) = 1/. This entropy crisis occurs at a glass-transition temperature TG where Two solutions, lower energy corresponds to entropy crisis ... (without derivation assuming a microcanonical distribution) 2. Lecture SS 2005 Optimization, Energy Landscapes, Protein Folding

7 Optimization, Energy Landscapes, Protein Folding
Folding energy funnel Onuchic, Luthey-Schulten, Wolynes, Annu Rev Phys Chem 48, 545 (1997) 2. Lecture SS 2005 Optimization, Energy Landscapes, Protein Folding

8 Optimization, Energy Landscapes, Protein Folding
Foldable sequences Phase diagram and folding scenarios according to the minimally frustrated REM analysis. (Top) The phase diagram along a line of some average sequence hydrophobicity shows the possible thermodynamic states of a protein modeled as a minimally frustrated heteropolymer. Varying the hydrophobicity by changes in solvent and temperature can modify the number of phases observed in the folding process. (Bottom) The free-energy curves consistent with the above phase diagram exhibit various folding scenarios: Type 0 and 1 are examples of fast folding, downhill with no barrier and a small barrier in the latter. These are typical scenarios for well-designed proteins at temperatures below the folding temperatures and conditions such that the glass transition is not encountered. The Type II scenarios occur at the right-hand side of the phase diagram under conditions that favor the formation of the glassy state either after or before the thermodynamic transition barrier. Onuchic, Luthey-Schulten, Wolynes, Annu Rev Phys Chem 48, 545 (1997) 2. Lecture SS 2005 Optimization, Energy Landscapes, Protein Folding

9 Optimization, Energy Landscapes, Protein Folding
Simulationsmodell Das Modell ist ein dreidimensionales Kopolymer. Polymere werden als self-avoiding walks auf einem kubischen Gitter dargestellt. Das Wechselwirkungspotential soll kompakte Zustände bevorzugen. Die Polymerkette soll kollabieren und sich falten. Das heisst, man braucht ein Potential, das den hydrophoben Effekt nachahmt, der die dominierenden Kraft für die Proteinfaltung ist. Das Potential besteht aus Kontakt-Wechsel- wirkungen zwischen nächsten Nachbarn. Das Potential soll einen eindeutigen Grund- zustand besitzen. 2. Lecture SS 2005 Optimization, Energy Landscapes, Protein Folding

10 Optimization, Energy Landscapes, Protein Folding
Foldable sequences A random configuration for a 27-mer sequence encountered en route to the native structure. The maximally compacted conformationl for this sequence, not shown here, has the shape of a 3  3 3 cube. Onuchic, Luthey-Schulten, Wolynes, Annu Rev Phys Chem 48, 545 (1997) 2. Lecture SS 2005 Optimization, Energy Landscapes, Protein Folding

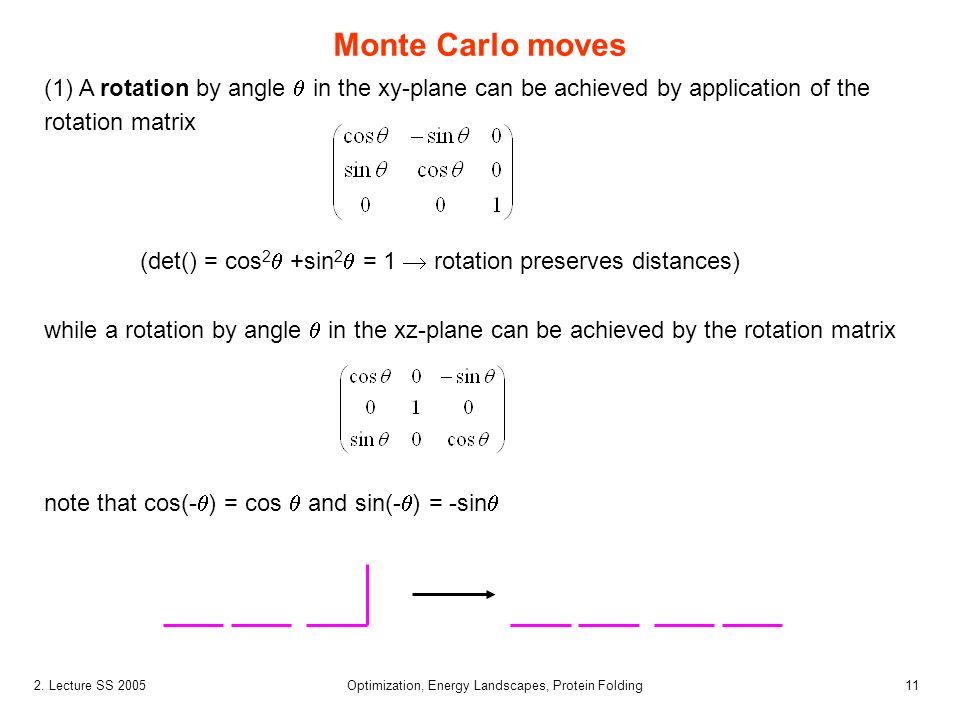

11 Optimization, Energy Landscapes, Protein Folding
Monte Carlo moves (1) A rotation by angle  in the xy-plane can be achieved by application of the rotation matrix (det() = cos2 +sin2 = 1  rotation preserves distances) while a rotation by angle  in the xz-plane can be achieved by the rotation matrix note that cos(-) = cos  and sin(-) = -sin 2. Lecture SS 2005 Optimization, Energy Landscapes, Protein Folding

12 Optimization, Energy Landscapes, Protein Folding
Monte Carlo moves (2) A corner move. (3) A crankshaft move. 2. Lecture SS 2005 Optimization, Energy Landscapes, Protein Folding

13 Optimization, Energy Landscapes, Protein Folding
27-mer Proteinmodell [nach A.R. Dinner, M. Karplus, J. Phys. Chem. B, 103, 7976 (1999)] * In früheren Monte Carlo-Simulationen mit 27-meren auf einem kubischen Gitter (Anfang – Mitte der 90er Jahre) war die einzige Bedingung (notwendig und hinreichend) für die Fähigkeit einer Sequenz, eindeutig zu einem nativen Zustand zu falten, daß dieser ein globales Minimum der freien Energie sein mußte und zugleich durch einen ausreichend großen Energieabstand zu den übrigen Zuständen getrennt sein mußte. * Es gab keine Korrelation zwischen der Faltungsrate und anderen Eigenschaften der Sequenz, wie z.B. dem Anteil an Sekundärstruktur. 2. Lecture SS 2005 Optimization, Energy Landscapes, Protein Folding

14 27-mer HP-Proteinmodell
Kette H-H-H-P-P-H-P-H …. attraktive WW zwischen H-H und P-P, neutrale WW zwischen H-P Die Faltung solch eines 27-mers geschieht durch: - einen schnellen Kollaps (ca. 104 MC-Schritte) - gefolgt von einer langsamen, nicht-gerichteten Suche (ca. 107 MC-Schritte) durch die ca semi-kompakten Strukturen nach einem der ca. 103 Übergangszustände. - Der anschließende Übergang in den nativen Zustand ist wiederum rasch (ca. 105 MC-Schritte) Diese Einschränkung der Suche auf kompakten Unterraum des Konfigurations-raums löste gewissermaßen das Levinthal-Paradoxon für solch ein 27-mer. Jedoch scheint dieser Mechanismus nur für kleine Proteine gültig zu sein, da die Faltungszeit exponentiell mit der Länge der Aminosäurekette ansteigt und unrealistisch hoch wird für mehr als 80 Residuen. 2. Lecture SS 2005 Optimization, Energy Landscapes, Protein Folding

15 Faltung auf Oberfläche der freien Enthalpie
geringe Temperatur hohe Temperatur Dobson, Karplus, Angew. Chemie Int. Ed. 37, 868 (1998) 2. Lecture SS 2005 Optimization, Energy Landscapes, Protein Folding

16 Optimization, Energy Landscapes, Protein Folding
125-mer Proteinmodell * konstruiere also Modell, das Proteinfaltung für größere (und realistischere) Proteine beschreibt * 125-mere mit einem maximal kompakten 5 x 5 x 5 nativen Zustand haben eine ähnliche Länge und Oberfläche-zu-Volumen-Verhältnis (22%) wie globuläre Proteine. Polymerkette soll sich gemäß self-avoiding-walk falten. neue Energiefunktion für eine Konformation (modifiziertes Go-Modell) B0 ist eine mittlere attraktive WW, entsprechend einer allgemeinen hydrophoben WW Bij ist die sequenzspezifische WW: native Kontakte (Bij) mittlere WW e= -1.67, Standardabweichung   1.0 nicht-native Kontakte (Bij0) mittlere WW e= 0, Standardabweichung   1.0 2. Lecture SS 2005 Optimization, Energy Landscapes, Protein Folding

17 Optimization, Energy Landscapes, Protein Folding
Proteinfaltung Dobson, Karplus, Angew. Chemie Int. Ed. 37, 868 (1998) Energie des Systems Gesamtzahl der nativen Kontakte N Prozentsatz Q an gesamter Zahl nativer Kontakte. 2. Lecture SS 2005 Optimization, Energy Landscapes, Protein Folding

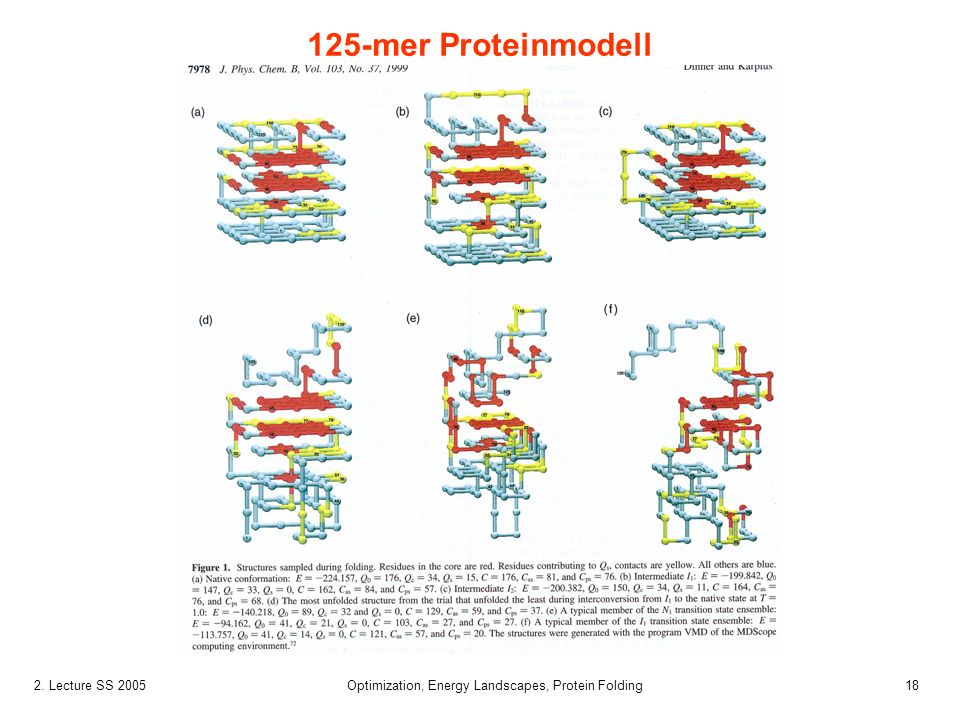

18 Optimization, Energy Landscapes, Protein Folding
125-mer Proteinmodell 2. Lecture SS 2005 Optimization, Energy Landscapes, Protein Folding

19 Analogie zu exp. Daten für richtige Proteine:
NMR-Daten für Faltung von Lysozym Man findet zwei Faltungs- pfade. Der gelbe ist schnell, der grüne langsam. Dobson, Karplus, Angew. Chemie Int. Ed. 37, 868 (1998) 2. Lecture SS 2005 Optimization, Energy Landscapes, Protein Folding

20 Optimization, Energy Landscapes, Protein Folding
neue Sicht der Proteinfaltung: Proteinfaltungstrichter, energy landscape model Proteinfaltung ist durch verschiedene Grade an Ordnung bestimmt! Die meisten dynamischen Experimente untersuchen nur eine Sorte von Ordnung, z.B. die Kompaktheit, Anteil der Sekundärstruktur, spezifische tertiäre Kontakte.. Generell kann man den Faltungsprozess mit der Theorie von Energielandschaften und dem Konzept eines Faltungstrichters beschreiben. Um eine Anzahl von Faltungsexperimenten vollständig zu verstehen muss man die Eigenschaften dieses Trichters durch eine multidimensionale Sicht seiner Form und statistischen Eigenschaften verstehen. Verschiedene Faltungsszenarien entstehen durch die Balance zwischen dem Kollaps-Ordnungs-Parameter Z und einem Ordnungsparameter, der für bestimmte tertiäre Kontakt empfindlich ist, Q. 2. Lecture SS 2005 Optimization, Energy Landscapes, Protein Folding

21 2 wichtige Temperaturen
Tf : die Faltungstemperatur, unter der sich das Protein spontan in den nativen Zustand faltet. Tg : die Temperatur des Glas-Übergangs. Analogie zwischen Proteinen und Spingläsern. Der Grad an Nicht-Exponentialität hängt mit der Struktur der Energielandschaft zusammen. 2. Lecture SS 2005 Optimization, Energy Landscapes, Protein Folding

22 Wechselwirkungspotential
Nl ist die Anzahl an Kontakten zwischen Monomeren desselben Typs (like contacts), Nu ist die Anzahl der nicht-ähnlichen Kontakte. Verwende entweder 2 oder 3 verschiedene Monomere. Mit diesen beiden Parametern kann man die Eigenschaften des Modells gut diskutieren: Dimensionsloser Kollaps-Parameter  bezeichnet Stärke der Kollabierungskraft: = 1 ist das Limit grosser Hydrophobizität, = 0 is das Limit geringer Hydrophobizität. 2. Lecture SS 2005 Optimization, Energy Landscapes, Protein Folding

23 Faltungsszenarien unterschiedlicher Hydrophobizität
Z misst die Kompaktheit der Kette: Q misst die Ähnlichkeit zum nativen Zustand: Q = Anzahl der ausgebildeten nativen Kontakte 2. Lecture SS 2005 Optimization, Energy Landscapes, Protein Folding

24 Optimization, Energy Landscapes, Protein Folding
Faltungstrichter 2 schematische Faltungsszenarien Fall grosser Hydrophobizität Prozess in zwei Schritten:: 1 schneller Kollaps (durch Z getrieben) + 2 Umordnung in native Struktur (getrieben durch Q) Freie Enthalpie Barriere. Fall geringer Hydrophobizität Kollaps und Faltung geschehen gleichzeitig. Downhill Faltung, keine Freie Enthalpie Barriere. Socci, Onuchic, Wolynes Proteins, 32, 136 (1998) 2. Lecture SS 2005 Optimization, Energy Landscapes, Protein Folding

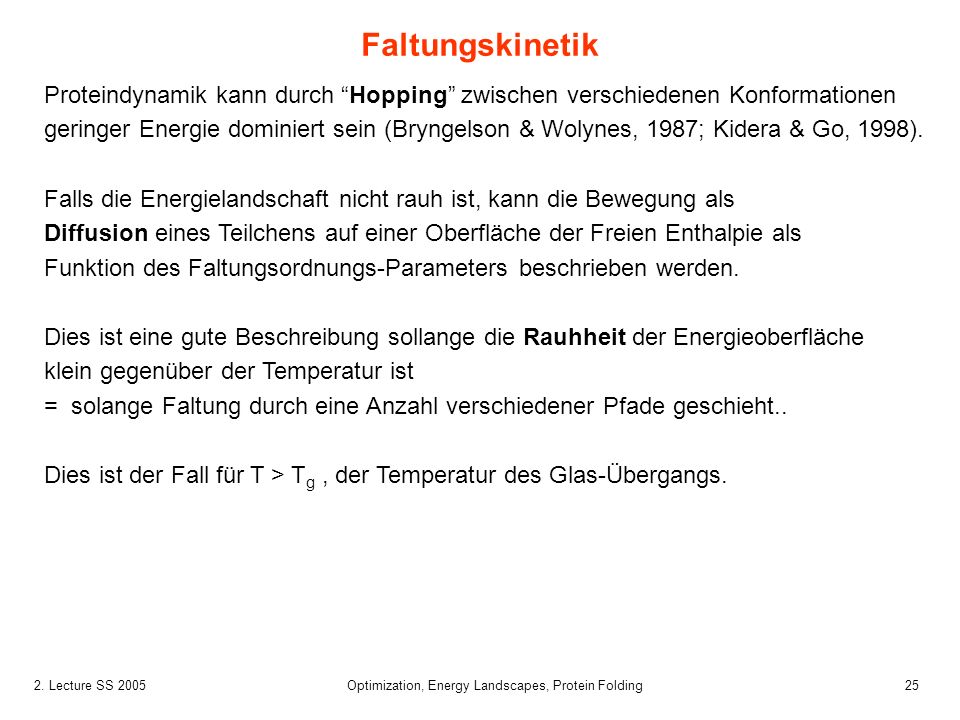

25 Optimization, Energy Landscapes, Protein Folding
Faltungskinetik Proteindynamik kann durch “Hopping” zwischen verschiedenen Konformationen geringer Energie dominiert sein (Bryngelson & Wolynes, 1987; Kidera & Go, 1998). Falls die Energielandschaft nicht rauh ist, kann die Bewegung als Diffusion eines Teilchens auf einer Oberfläche der Freien Enthalpie als Funktion des Faltungsordnungs-Parameters beschrieben werden. Dies ist eine gute Beschreibung sollange die Rauhheit der Energieoberfläche klein gegenüber der Temperatur ist = solange Faltung durch eine Anzahl verschiedener Pfade geschieht.. Dies ist der Fall für T > Tg , der Temperatur des Glas-Übergangs. 2. Lecture SS 2005 Optimization, Energy Landscapes, Protein Folding

26 Quantifiziere den Glasübergang
Es ist schwierig einen Phasenübergang für ein kleines, endliches System genau zu definieren. Grobes Kriterium: Faltungszeit. Benutze Gittermodell um die Beziehung zwischen dynamischem slowing down und nicht-exponentieller Kinetik zu testen. Messe den Bruchteil der Population, der ungefaltet bleibt als Funktion der Zeit, plotte als log-log Plot. Einfach exponentieller Prozess besitzt charakteristische Signatur Eine Power-law Abhängigkeit drückt sich durch eine breite Verteilung der Lebensdauern aus und bewirkt lineare Kurven. 2. Lecture SS 2005 Optimization, Energy Landscapes, Protein Folding

27 Proteinfaltung: gute Sequenz, hohe Hydrophobizität
Socci, Onuchic, Wolynes Proteins, 32, 136 (1998) 2. Lecture SS 2005 Optimization, Energy Landscapes, Protein Folding

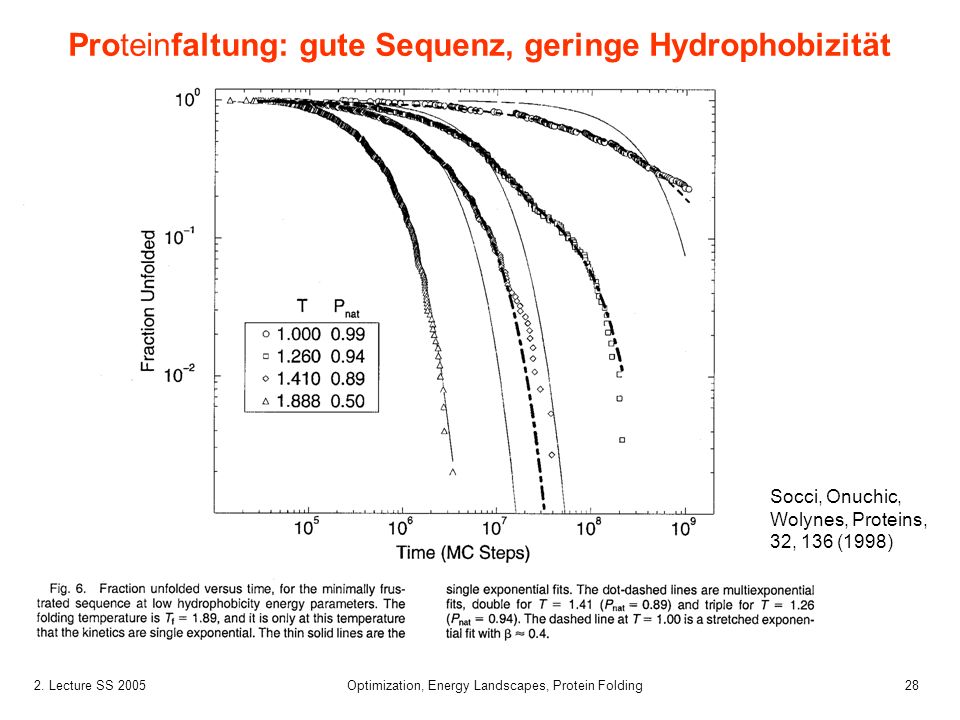

28 Proteinfaltung: gute Sequenz, geringe Hydrophobizität
Socci, Onuchic, Wolynes, Proteins, 32, 136 (1998) 2. Lecture SS 2005 Optimization, Energy Landscapes, Protein Folding

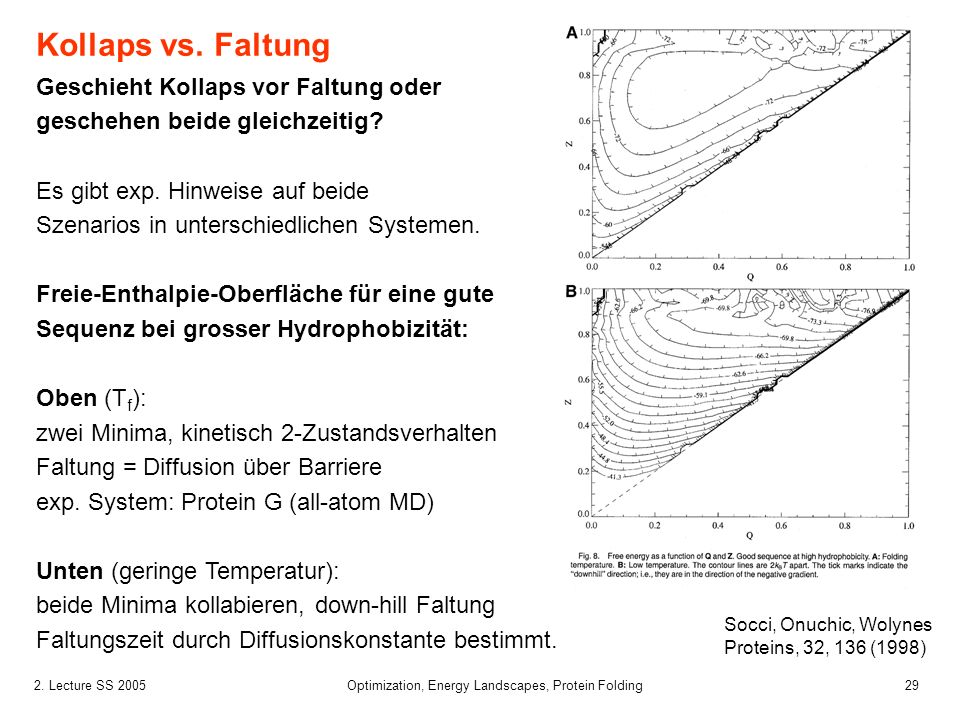

29 Optimization, Energy Landscapes, Protein Folding
Kollaps vs. Faltung Geschieht Kollaps vor Faltung oder geschehen beide gleichzeitig? Es gibt exp. Hinweise auf beide Szenarios in unterschiedlichen Systemen. Freie-Enthalpie-Oberfläche für eine gute Sequenz bei grosser Hydrophobizität: Oben (Tf): zwei Minima, kinetisch 2-Zustandsverhalten Faltung = Diffusion über Barriere exp. System: Protein G (all-atom MD) Unten (geringe Temperatur): beide Minima kollabieren, down-hill Faltung Faltungszeit durch Diffusionskonstante bestimmt. Socci, Onuchic, Wolynes Proteins, 32, 136 (1998) 2. Lecture SS 2005 Optimization, Energy Landscapes, Protein Folding

30 Gute Sequenz, geringer Hydrophobizität
hohe Temperatur (A): nicht-gefaltetes Minimum ist nicht kollabiert. Kollaps und Faltung geschehen gleichzeitig. Faltung entlang von Linie Q = Z. exp. System: Faltung eines 3-Helix- Bündels liegt in intermediärem Regine zwischen den Bedingungen grosser und geringer Hydrophobizität. Socci, Onuchic, Wolynes Proteins, 32, 136 (1998) 2. Lecture SS 2005 Optimization, Energy Landscapes, Protein Folding

31 Optimization, Energy Landscapes, Protein Folding
Zusammenfassung Die Darstellung als multidimensionaler Faltungstrichter (funnel) zeigt, dass man die Faltung kleiner Proteine abhängig von den Eigenschaften der Energie-Landschaft entweder als (a) einen direkt aktivierten 2-Zustands-Prozess oder (b) mit “Intermediaten” ansehen kann. Die Art der Zwischenzustände hängt vom Zusammenwirken zwischen der Rauhheit der Energielandschaft (durch Lage des Glas-Übergangs bestimmt) und der allgemeinen Form des Faltungstrichters ab, die die thermodynamischen Barrieren bestimmt. Zusätzliche Dimensionen: In richtigen Proteinen kann der Grad an lokaler Sekundärstruktur ein nahezu unabhängige Rolle von Q and Z bei der Charakterisierung der Landschaft spielen. Die Ordnung von Seitenketten kann ebenfalls eine bedeutsame und möglicherweise separierbare Rolle spielen. 2. Lecture SS 2005 Optimization, Energy Landscapes, Protein Folding

32 Optimization, Energy Landscapes, Protein Folding
Zusammenfassung II Das energy landscape Modell für die Proteinfaltung zeigt, daß es Protein geben kann, sogenannte fast folding proteins, bei denen die Faltung gewissermaßen down-hill stattfindet. Nun mag man sich fragen: * Wie schnell kann sich ein Protein überhaupt falten? * Ist Proteinfaltung schlußendlich ein diffusiver Vorgang? Dies wird bisher von Experimentalisten kontrovers diskutiert ... Es ist schwierig, die Bedeutung der Diffusion experimentell zu belegen. Die Zugabe eines Ko-Solvens (Glykol, ...), der die Viskosität verändert, beeinflußt (erhöht) oft auch die Stabilität des Proteins gegenüber thermischer Denaturierung (Entfaltung). Um zu beweisen, daß eine Erhöhung der Viskosität zu einer verlangsamten Faltung des Proteins führt, und damit Proteinfaltung ein diffusiver Prozeß ist, benötigt man Systeme, bei denen Zugabe von Ko-Solvens die Stabilität des Proteins NICHT verändert. Ein Beispiel dafür ist: Jacob, Geeves, Holtermann, Schmid, Nature Struct.Biol., 6, 923 (1999) Diffusional barrier crossing in a two-state protein folding reaction. 2. Lecture SS 2005 Optimization, Energy Landscapes, Protein Folding
