MPEG-4 Ein Überblick Vortrag in der Projektgruppe „Verteilte Multimedia-Serversysteme“ WS 00/01

2 Gliederung Einführung Visual Audio DMIF Systems Profiles

3 hierarchische Codierung
Wiederholung Technik von MPEG-2: Intraframe-Codierung DCT, RLE Interframe-Codierung Motion Compensation I-, P-, B-Frames hierarchische Codierung Base Layer Enhancement Layer Einführung Visual Audio DMIF Systems Profiles

4 offizielle Bezeichnung: ISO/IEC 14496 Lizenzierung kostenpflichtig

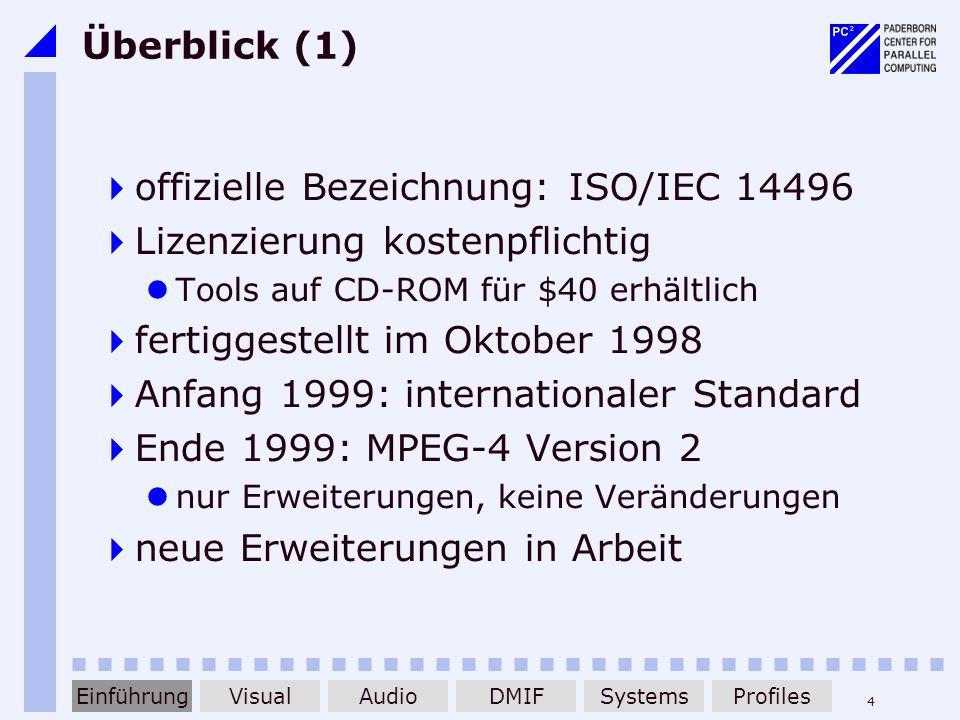

Überblick (1) offizielle Bezeichnung: ISO/IEC 14496 Lizenzierung kostenpflichtig Tools auf CD-ROM für $40 erhältlich fertiggestellt im Oktober 1998 Anfang 1999: internationaler Standard Ende 1999: MPEG-4 Version 2 nur Erweiterungen, keine Veränderungen neue Erweiterungen in Arbeit Einführung Visual Audio DMIF Systems Profiles

5 MPEG2  Kompression von Videodaten MPEG4  erweiterte Funktionalität
Überblick (2) MPEG2  Kompression von Videodaten MPEG4  erweiterte Funktionalität Kompression Flexibilität keine Festlegung auf bestimmtes Verfahren oft nur Interfaces standardisiert stattdessen: Sammlung verschiedener Tools Einführung Visual Audio DMIF Systems Profiles

6 Interaktive Videospiele Videokonferenzen
Anwendungen Videos Fußball im Pay-TV nicht bezahlt: kein Ball bezahlt: Ball erscheint Mobilfunk Internettelefonie Interaktive Videospiele Videokonferenzen Einführung Visual Audio DMIF Systems Profiles

7 Zielgruppen Autoren Netzwerkbetreuer Endbenutzer Wiederverwendbarkeit
Flexibilität Rechteverwaltung Netzwerkbetreuer Framework - „Unterbau“ muss vom Netzwerkbetreiber bereitgestellt werden Endbenutzer hohes Maß an Interaktivität Qualität auch bei niedrigen Bitraten Fehlerrobustheit  mobil Einführung Visual Audio DMIF Systems Profiles

8 Szene wird in „Einheiten“ unterteilt
Grundidee Szene wird in „Einheiten“ unterteilt Media Objects Zusammensetzung der Media Objects wird gespeichert Szenengraph Einführung Visual Audio DMIF Systems Profiles

9 Media Objects Video Objects Audio Objects Natural Synthetic Kamera
computergeneriert Audio Objects Mikrofon Einführung Visual Audio DMIF Systems Profiles

10 Szenengraph sorgt für korrekte Positionierung der Media Objects
räumlich zeitlich Realisiert durch gerichteten, azyklischen Graphen scene Person 2D Background Video picture voice Einführung Visual Audio DMIF Systems Profiles

11 jedes Media Object besitzt ein eigenes Koordinatensystem
Szenengraph (2) jedes Media Object besitzt ein eigenes Koordinatensystem Szenengraph verfügt selbst auch über ein Koordinatensystem durch Berechnung: „virtuelle Kamera“ möglich Blickwinkel Ausschnitt Einführung Visual Audio DMIF Systems Profiles

12 Media Objects einer Szene sind hierarchisch sortiert

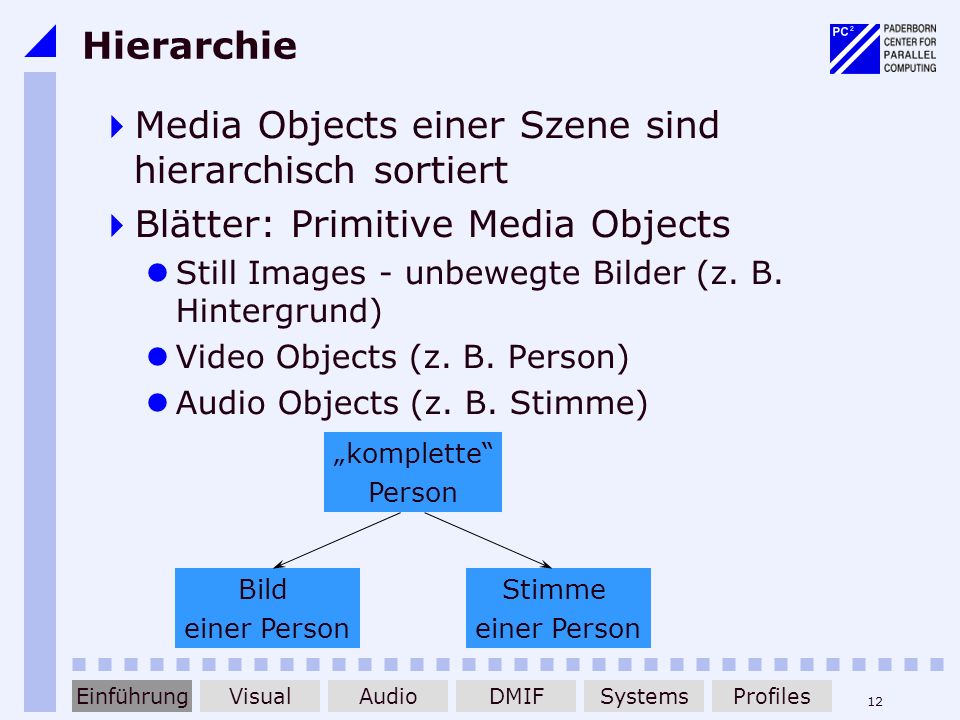

Hierarchie Media Objects einer Szene sind hierarchisch sortiert Blätter: Primitive Media Objects Still Images - unbewegte Bilder (z. B. Hintergrund) Video Objects (z. B. Person) Audio Objects (z. B. Stimme) „komplette“ Person Bild einer Person Stimme einer Person Einführung Visual Audio DMIF Systems Profiles

13 MPEG-Standards basieren auf Datenströmen (Streams)
in MPEG-2 drei Arten von Streams Packetized Elementary Stream Audio- oder Videostrom (in Pakete aufgeteilt) Program Stream „Programme“ codiert als PES Anwendungen ohne Fehler (DVD, ...) Transport Stream für unsichere Übertragungskanäle Einführung Visual Audio DMIF Systems Profiles

14 Übertragung Sender Empfänger Objekte komprimieren
1 Primitive Media Object  1 Stream Zusammenfassen zu einem Stream (Multiplex) Empfänger Stream trennen (Demultiplex) in Elementary Streams zerlegen Objekte einlesen (Decode) Szenengraph einlesen 1 Elementary Stream (Decode) Zusammensetzen (Composition) und Aufbauen (Rendering) der Szene Einführung Visual Audio DMIF Systems Profiles

15 Synchronisation Layer
Schichtenmodell Aufbauen der Szene Dekodieren der Datenströme Decompression Layer Zeitstempel Fehlerkorrektur Synchronisation Layer Datenempfang Demultiplex Delivery Layer Netzwerk / CD / Kabel

16 Synchronisation Layer
Aufbauen einer Szene Media Objects Composition Rendering . Scene Graph Synchronisation Layer Einführung Visual Audio DMIF Systems Profiles

17 Gliederung Einführung Visual Audio DMIF Systems Profiles

18 Verknüpfung mit Ton möglich Ziel:
Visual Kodierung von visuellen Objekten in natürlichen und synthetischen, bewegten Bildern Verknüpfung mit Ton möglich Ziel: breites Anwendungsfeld effiziente Komprimierung erreichen Einführung Visual Audio DMIF Systems Profiles

19 Videoformate Bitraten Formate Auflösungen min. 5kbit/s max. 10 Mbit/s
progressive interlaced Auflösungen min. sub-QCIF (172 x 144 Pixel) max. > HDTV (1440 x 1152 Pixel) Einführung Visual Audio DMIF Systems Profiles

20 „Content-based“ Funktionalität
Video Objects einzeln kodiert Random Access auf einzelnen Objekten play, pause, forward, ... Manipulation einzelner Video Objects Bsp.: Text auf sich bewegendes Video Object legen Einführung Visual Audio DMIF Systems Profiles

21 Complexity Scalability (Encoder)
Skalierbarkeit (1) Complexity Scalability (Encoder) Streams verschiedener Komplexität erzeugen Complexity Scalability (Decoder) festen Stream in verschiedenen Komplexitätsstufen abspielen schwache Decoder decodieren nur Teil des Streams Einführung Visual Audio DMIF Systems Profiles

22 Spatial Scalability (Decoder)

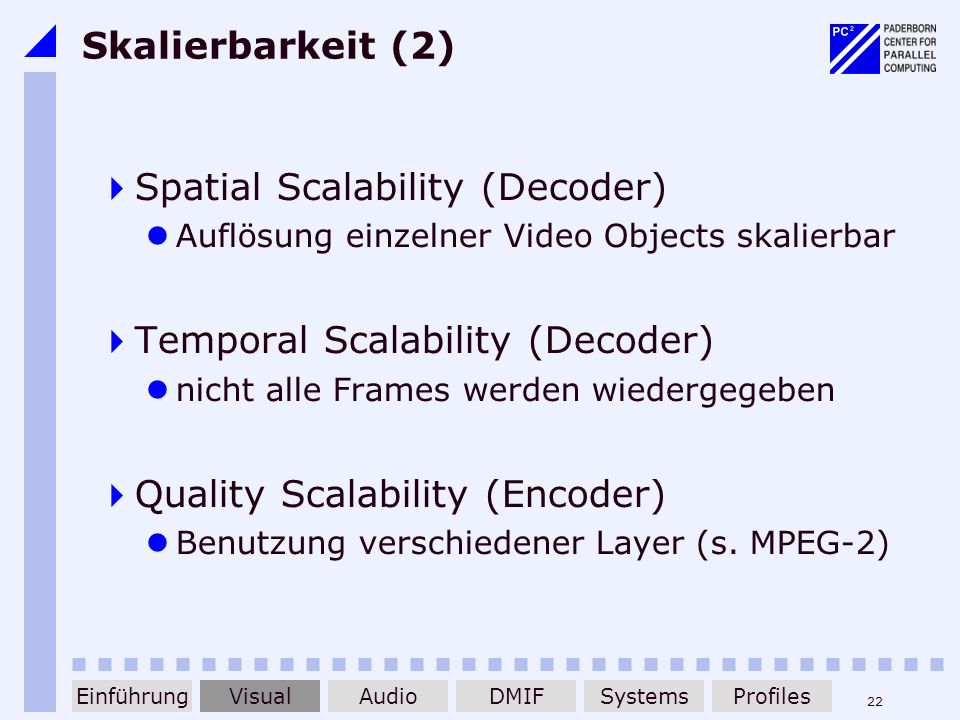

Skalierbarkeit (2) Spatial Scalability (Decoder) Auflösung einzelner Video Objects skalierbar Temporal Scalability (Decoder) nicht alle Frames werden wiedergegeben Quality Scalability (Encoder) Benutzung verschiedener Layer (s. MPEG-2) Einführung Visual Audio DMIF Systems Profiles

23 natürliches Video Object besteht aus folgenden Informationen:
Natural Video Objects natürliches Video Object besteht aus folgenden Informationen: Form (shape) Texturen (texture) Bewegungsinformationen (motion) zusätzliche Kompressionsmöglichkeit: Sprite Coding Einführung Visual Audio DMIF Systems Profiles

24 Shape Coding Binary Shape Coding Alpha Shape Coding
Matrix (Binary Alpha Map) definiert, ob Pixel zu Objekt gehört 0 - liegt nicht drin 255 - liegt drin Alpha Shape Coding definiert Transparenz Wert zwischen 0 (transparent) und 255 (undurchsichtig) 255 Einführung Visual Audio DMIF Systems Profiles

25 gleiche Kodierung wie bei MPEG-2
Texture Coding gleiche Kodierung wie bei MPEG-2 Diskrete Kosinustransformation (DCT) Quantisierung Mapping auf 2D-/3D-Oberflächen möglich spezielle Transformation (Wavelet) Einführung Visual Audio DMIF Systems Profiles

26 Motion Coding Motion Compensation P-VOP B-VOP I-VOP
Ähnlichkeiten in Bildfolgen ausnutzen P-VOP B-VOP I-VOP Zeit Einführung Visual Audio DMIF Systems Profiles

27 Hintergrund (Sprite) wird nur einmal übertragen
Sprite Coding Hintergrund (Sprite) wird nur einmal übertragen auf Decoder-Seite in Buffer gespeichert nur noch Kamerapositionen werden geändert gute Kompressionsrate Nachteil: Bewegungen im Hintergrund gehen verloren Einführung Visual Audio DMIF Systems Profiles

28 Synthetic Video Objects
Facial Animation - Animation von Gesichtern Body Animation 2D Meshes 3D Meshes View-dependent Scalability Einführung Visual Audio DMIF Systems Profiles

29 Form, Textur und Gesichtsausdruck werden nur durch Parameter übergeben
Facial Animation Form, Textur und Gesichtsausdruck werden nur durch Parameter übergeben Facial Definition Parameters (FDP) Gesicht wird durch 84 FDPs beschrieben FDPs werden vom Decoder in Gesicht umgesetzt Animation: Facial Animation Parameters Gesichtsausdrücke Body Animation analog Einführung Visual Audio DMIF Systems Profiles

30 Aufteilung des 2-dimensionalen Raumes in Polygone
2D Meshes Aufteilung des 2-dimensionalen Raumes in Polygone in MPEG-4 nur Dreiecke Textur wird über das Gittermodell gelegt Texture Mapping Animation Verschieben der Knotenpunkte Einführung Visual Audio DMIF Systems Profiles

31 View-dependent Scalability
wird in 3D-Welten benutzt ermöglicht Übertragung von Texturen nur sichtbare Informationen werden übertragen spart Bandbreite Berechnung auf Encoder- und Decoder-Seite Rückkanal erforderlich Einführung Visual Audio DMIF Systems Profiles

32 Gliederung Einführung Visual Audio DMIF Systems Profiles

33 meistens nur Interface
Audio Tools für Repräsentation (Sprache, Musik) Kompression Skalierbarkeit Effekte künstliche Herstellung Daten in Textform übergeben Effekte (Widerhall, ...) meistens nur Interface konkrete Implementierung flexibel Einführung Visual Audio DMIF Systems

34 Natural Audio Objects Sprache Musik
spezielle Standards für Sprachoptimierung geringer Frequenzbereich geringe Bitrate Musik TwinVQ besser als MP3 MPEG-2 Advanced Audio Coding (AAC) Einführung Visual Audio DMIF Systems Profiles

35 Text To Speech (TTS)-Interface
Synthesized Speech Text To Speech (TTS)-Interface Decoder wandelt Text in gesprochene Sprache um extrem niedrige Bitraten Unterstützung für phonetische Parameter Synchronisation mit Lippenbewegungen pause, resume, jump forward/backward Dialekte, Sprachunterstützung Einführung Visual Audio DMIF Systems Profiles

36 MIDI (Musical Instrument Digital Interface)
Synthesized Audio MIDI (Musical Instrument Digital Interface) Synthesizer auf Decoder-Seite nur Noten und Information über Instrument werden übertragen spart Bandbreite Erweiterung: SAOL (Structured Audio Orchestra Language) Funktionalität von MIDI Definition des Instrumentes kann im Stream mitgeschickt werden Decoder setzt Instrumente und Noten zusammen Einführung Visual Audio DMIF Systems Profiles

37 Gliederung Einführung Visual Audio DMIF Systems Profiles

38 MPEG-4 Standard stellt flexibles Handling für Streams zur Verfügung
Streaming MPEG-4 Standard stellt flexibles Handling für Streams zur Verfügung kann auf beliebige Protokolle aufsetzen Verschiedenste Nutzungsarten möglich Internet Broadcast DVD, CD etc. Einführung Visual Audio DMIF Systems Profiles

39 Delivery Multimedia Integration Framework
DMIF Delivery Multimedia Integration Framework Sitzungsprotokoll Framework ähnlich FTP Unterschied: statt Daten werden Pointer übertragen, wo zu streamende Daten zu finden sind stellt Interface für Applikationen zur Verfügung DMIF Application Interface (DAI) Einführung Visual Audio DMIF Systems Profiles

40 Aufbau des DMIF ... synchronisation layer delivery layer SL FlexMux
ESI synchronisation layer FlexMux DAI DMIF layer TransMux RTP UDP/IP MPEG-2 TS Datei DNI delivery layer Einführung Visual Audio DMIF Systems Profiles

41 DMIF Ablauf App. (local)  DMIF (local) DMIF (local)  DMIF (remote)
spricht DAI an Aufbau Sitzung zwischen DMIF und Applikation Local DMIF Application DMIF Remote DMIF Application DMIF 4 1 3 DMIF (local)  DMIF (remote) Kommunikation über DNI baut Netzwerksitzung auf 2 DMIF (remote) App. (remote) Aufbau Sitzung zwischen DMIF und App. (lokal) App. (remote) App. (local) Kommunikation über 1, 2 und 3 Einführung Visual Audio DMIF Systems Profiles

42 Gliederung Einführung Visual Audio DMIF Systems Profiles

43 beschreiben Verhältnis zwischen den Objekten einer Szene

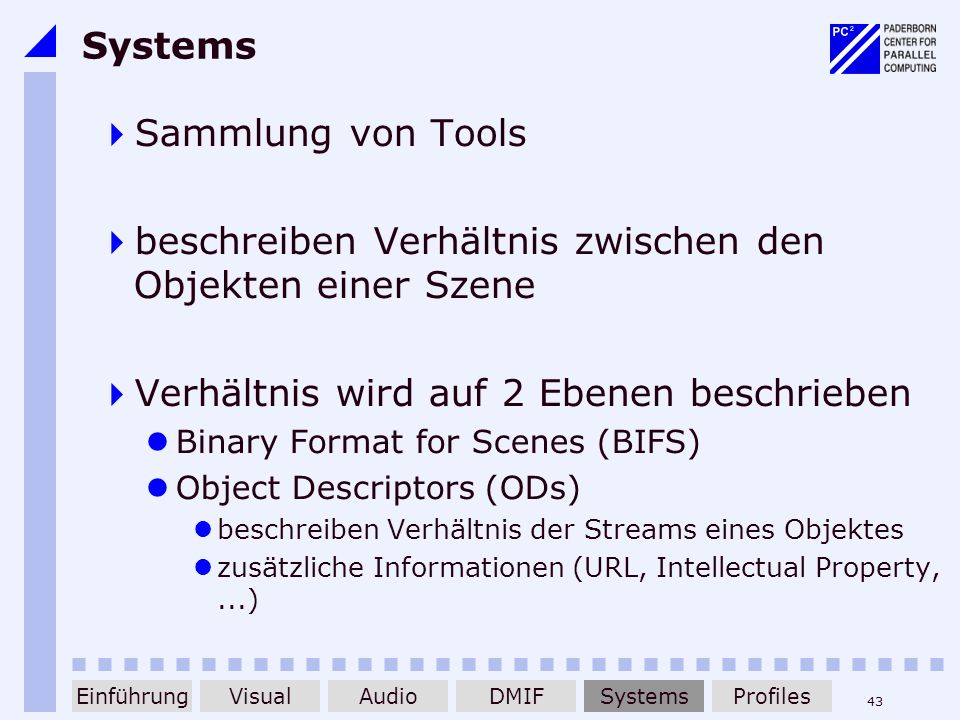

Systems Sammlung von Tools beschreiben Verhältnis zwischen den Objekten einer Szene Verhältnis wird auf 2 Ebenen beschrieben Binary Format for Scenes (BIFS) Object Descriptors (ODs) beschreiben Verhältnis der Streams eines Objektes zusätzliche Informationen (URL, Intellectual Property, ...) BFIS - höhere Ebene Ods - niedrige Ebene Einführung Visual Audio DMIF Systems Profiles

44 Transportschicht-Unabhängigkeit Intellectual Property-Verwaltung
Zusätzliche Themen User Interaction FlexMux Tool s. DMIF MPEG-4 File Format MPEG-J Transportschicht-Unabhängigkeit Intellectual Property-Verwaltung Einführung Visual Audio DMIF Systems Profiles

45 Sprache zur Beschreibung von 3D-Szenen
BIFS (1) Sprache zur Beschreibung von 3D-Szenen komplett abgeleitet aus VRML (Virtual Reality Modeling Language) Möglichkeit zur Gruppierung von MOs Szenenbeschreibung Position der MOs in Raum und Zeit Änderung der Attribute Einführung Visual Audio DMIF Systems Profiles

46 Andere Manipulationen
BIFS (2) Andere Manipulationen Ereignismodell Userinteraktion vorgefertige Funktionen zur Konstruktion von Szenen Graphics Primitives Advanced BIFS (Version 2) Advanced Sound Environment Modeling Widerhall, ... und mehr Advanced D-Sound Einführung Visual Audio DMIF Systems Profiles

47 muss explizit vom Autor erlaubt werden client-seitige Interaktion
User Interaction muss explizit vom Autor erlaubt werden client-seitige Interaktion Änderung des Inhalts erfolgt beim Endbenutzer Größenänderung Sichtbarkeit Position, ... durch Events (Mausklick, Tastatur) server-seitige Interaktion ähnlich, jedoch erfolgen Änderungen beim Sender Rückkanal (back channel) erforderlich Einführung Visual Audio DMIF Systems Profiles

48 Intellectual Property (1)
Management und Schutz von geistigem Eigentum (intellectual property) schnelle Entwicklung dieses Gebietes stellt nur System zur Verfügung, keine konkrete Implementierung in einem MO kann eine Intellectual Property Identification (IPI) gespeichert werden Inhalt Art des Inhalts Rechteinhaber Einführung Visual Audio DMIF Systems Profiles

49 Intellectual Property (2)
Version 2: Schnittstelle für Intellectual Property Management and Protection (IPMP) System kann die Daten aus IPIs benutzen Funktionen, die vom IPMP System unterstützt werden: kontrollierter Zugang zu geistigem Eigentum; Kontrolle erfolgt vom Provider Verifikation der Authentizität des Senders Verifikation Integrität des IPs Schutz vor Raubkopien Einführung Visual Audio DMIF Systems Profiles

50 Intellectual Property Schema
Stream flow controller Szenen- graph MPEG-4 Stream Demux MO Decode Composition Rendering IPMPS Objekt- deskriptoren Einführung Visual Audio DMIF Systems Profiles

51 Erlaubt, MPEG4-Decoder über Javacode zu bedienen

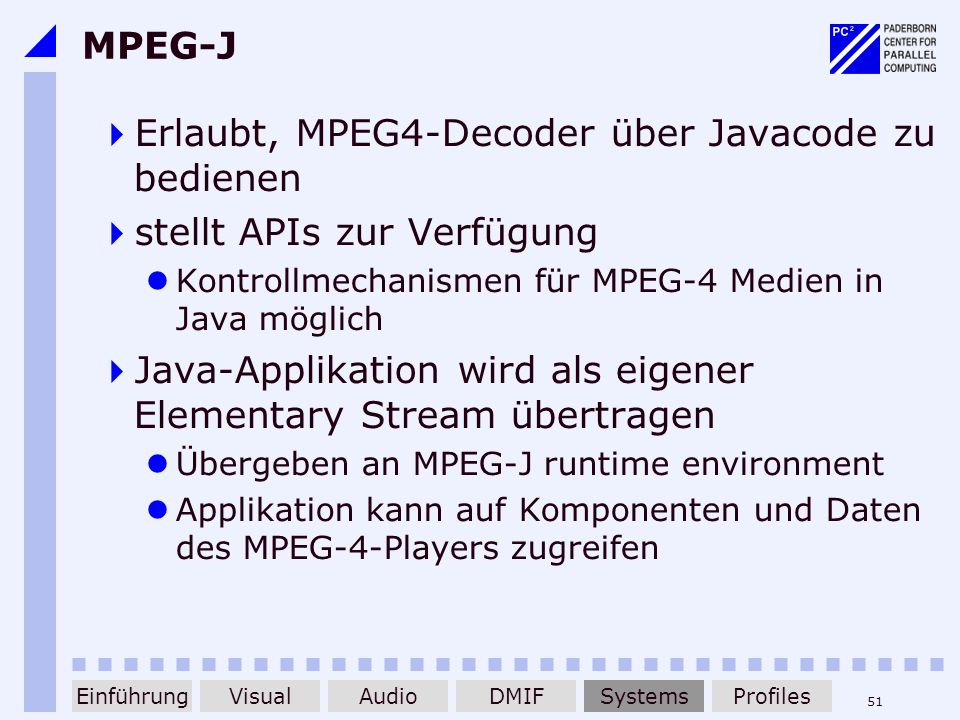

MPEG-J Erlaubt, MPEG4-Decoder über Javacode zu bedienen stellt APIs zur Verfügung Kontrollmechanismen für MPEG-4 Medien in Java möglich Java-Applikation wird als eigener Elementary Stream übertragen Übergeben an MPEG-J runtime environment Applikation kann auf Komponenten und Daten des MPEG-4-Players zugreifen Einführung Visual Audio DMIF Systems Profiles

52 MPEG-J APIs Scene Graph API Resource Manager API Network API
Hinzufügen/Entfernen von MOs, ... Resource Manager API Regelt Performance Network API Erlaubt Interaktion mit DMIF Media Decoders API Kontrolliert die Decoder, die am aktuellen Rechner verfügbar sind Einführung Visual Audio DMIF Systems Profiles

53 MPEG-J Schema MPEG-J Ein-/Ausgabe NW API RM API MD API SG API DMIF D e
x BIFS Decoder Szenengraph Media Decoder Composition Rendering Einführung Visual Audio DMIF Systems Profiles

54 basiert auf dem QuickTime Format (Apple)
MP4 File Format basiert auf dem QuickTime Format (Apple) besteht aus objekt-ähnlichen Einheiten: Atoms alle Atoms, die Informationen zu einem movie enthalten, bilden ein Movie Atom Eigentliche Mediendaten in der MP4-Datei selbst (Media Data Atoms) außerhalb (Zugriff via URL) Einführung Visual Audio DMIF Systems Profiles

55 MP4 File Aufbau BIFS units MP4-Datei MP4-Datei Media Data Atom
movie atom initial object descriptor BIFS OD video audio Einführung Visual Audio DMIF Systems Profiles

56 Gliederung Einführung Visual Audio DMIF Systems Profiles

57 Profiles limitieren Tools, die der Decoder implementieren kann
optimale Qualität für spezielle Anwendungen Beispiel MPEG-2: Main Level ein Profile besteht aus 1 oder mehr Levels Profiles existieren für Audio Visual Scene Description MPEG-J Object Descriptors Pro Profile kann es noch mehrere Levels geben Einführung Visual Audio DMIF Systems Profiles

58 Visual/Audio Profiles
insgesamt 15 Profiles Simple Effizient, schnell, für rechteckige Videoobjekte Main Beliebig geformte, skalierbare Objekte Ziel: Entertainment, DVD-Anwendungen Audio Insgesamt 8 Profiles Speech Profile Main Profile Einführung Visual Audio DMIF Systems Profiles

59 nur noch Änderungen bei Visuals/Systems Visual
MPEG-4 >Version 2 nur noch Änderungen bei Visuals/Systems Visual Tools für MPEG-4 in professionellen Studios Digital Cinema: Codieren ohne Verlust Systems BIFS Extensible MPEG-4 Textual Format Szene durch Text beschreiben 2D und 3D Animation Einführung Visual Audio DMIF Systems Profiles
