Halbleiter-Grundlagen

Ähnliche Präsentationen


Präsentation zum Thema: "Halbleiter-Grundlagen"—  Präsentation transkript:

1 Halbleiter-Grundlagen
Der Arbeitsplatz Halbleiter-Grundlagen Leitungsmechanismen p-n-Übergang, Diodenkennlinie Transistor Leuchtdioden Versuch E 21: Schalttransistoren Versuch E 24: Operationsverstärker Physikalisches Modulpraktikum 1

2 6,5 V Versuch E 21: Schalttransistoren statische Schaltstufe:
Steckbrett-Layout 6,5V – ULED = 5 V 5V / 5 mA = 1 kW Physikalisches Modulpraktikum 2

3 6,5 V Versuch E 21: Schalttransistoren dynamische Schaltstufe:
Steckbrett-Layout 47 kW 1 kW IB = 6V /47 kW = 0,13 mA IC = 200 * 0,13 mA = 25 mA IC_max = 5 mA >> Sättigung Verlauf Basisspannung Physikalisches Modulpraktikum 3

4 6,5 V Versuch E 21: Schalttransistoren monostabile Kippschaltung:
Steckbrett-Layout Physikalisches Modulpraktikum 4

5 6,5 V Versuch E 21: Schalttransistoren astabile Kippschaltung:
Steckbrett-Layout Physikalisches Modulpraktikum 5

6 RE- =  RE+ =  RA = 0 UA = vdiff (U+ - U-) vdiff  
Versuch E 24: Operationsverstärker Idealer OV: RE- =  RE+ =  RA = 0 UA = vdiff (U+ - U-) vdiff   Physikalisches Modulpraktikum 6

7 RA = 10..100 W RE >> 106 W vdiff > 106
Versuch E 24: Operationsverstärker realer OV: +15 V RA = W RE >> 106 W -15 V vdiff > 106 Physikalisches Modulpraktikum 7

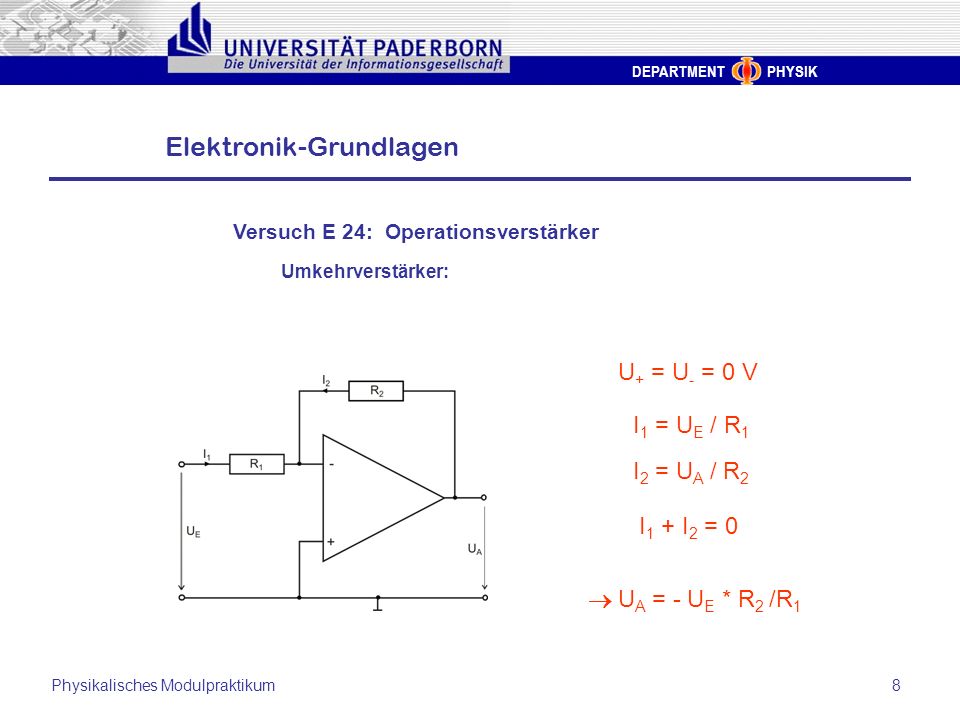

8 U+ = U- = 0 V I1 = UE / R1 I2 = UA / R2 I1 + I2 = 0
Versuch E 24: Operationsverstärker Umkehrverstärker: U+ = U- = 0 V I1 = UE / R1 I2 = UA / R2 I1 + I2 = 0  UA = - UE * R2 /R1 Physikalisches Modulpraktikum 8

9 Versuch E 24: Operationsverstärker
Umkehrverstärker: Versuchsschaltung Physikalisches Modulpraktikum 9

10 Versuch E 24: Operationsverstärker
Umkehrintegrierer: Physikalisches Modulpraktikum 10

11 Versuch E 24: Operationsverstärker
Umkehrintegrierer: Rechteckspannung Physikalisches Modulpraktikum 11

12 doppel-logarithmisch
Versuch E 24: Operationsverstärker Umkehrintegrierer: Frequenzgang Sinus-Signal verwenden Aussteuerungsgrenze beachten Diagramm doppel-logarithmisch Physikalisches Modulpraktikum 12

13 U1 U2 U3 U1 Funktion Messgerät Spannung Strom 0..20 V 0..0,8 A 0..20 V

14 - + Die Ausgänge sind potentialmäßig voneinander unabhängig 0 V 14

15 Konvention für Kabelfarben:
+ = rot - = blau 0 V = schwarz - 0 V + 15

16

17

18

19

20

21

22 R1

23 R1

24 R1

25

26
