1 Sedimentpetrographie
WiSe 2009/10 Klemens Seelos

2 Sedimentpetrographie
Einführung in die Thematik (Bildverarbeitung, Numerik) Erste Bildanalysen Partikelanalytik als Klimaproxy (RADIUS) Praktikum: Start des Projektes Dünnschliffanalytik Foretsetzung Bildverarbeitung und Abschluss der Projekts (Mikroskoplabor) Sandsteinpetrologie freie Themen Letzter Termin (Mirkosoplabor) Warvenerkennung, Klimazeitreihen

3 Sedimentpetrographie

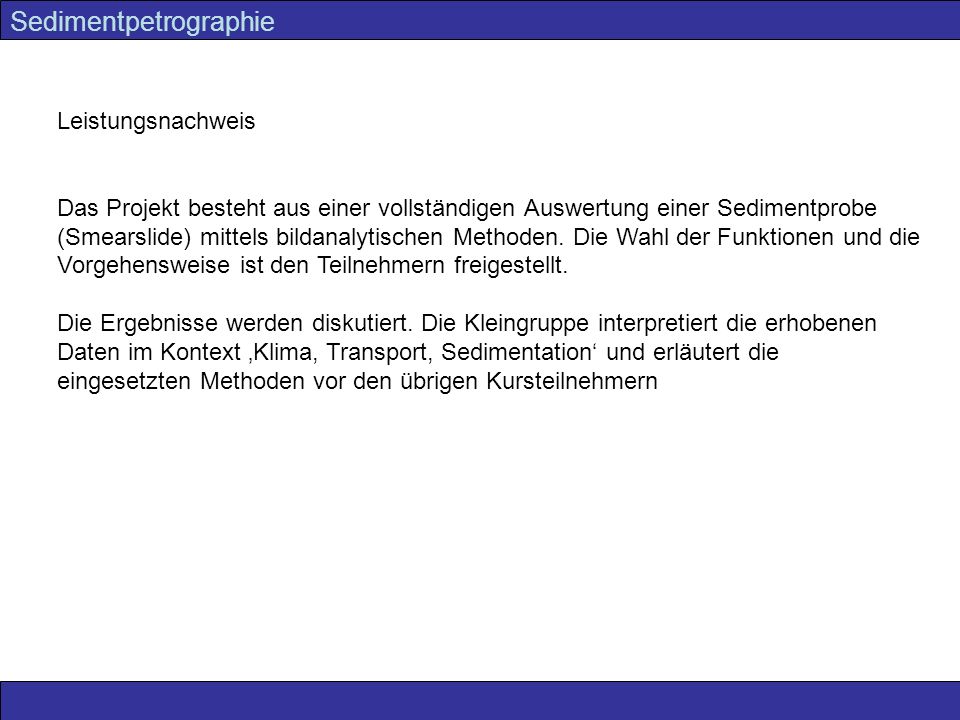

Leistungsnachweis Das Projekt besteht aus einer vollständigen Auswertung einer Sedimentprobe (Smearslide) mittels bildanalytischen Methoden. Die Wahl der Funktionen und die Vorgehensweise ist den Teilnehmern freigestellt. Die Ergebnisse werden diskutiert. Die Kleingruppe interpretiert die erhobenen Daten im Kontext ‚Klima, Transport, Sedimentation‘ und erläutert die eingesetzten Methoden vor den übrigen Kursteilnehmern

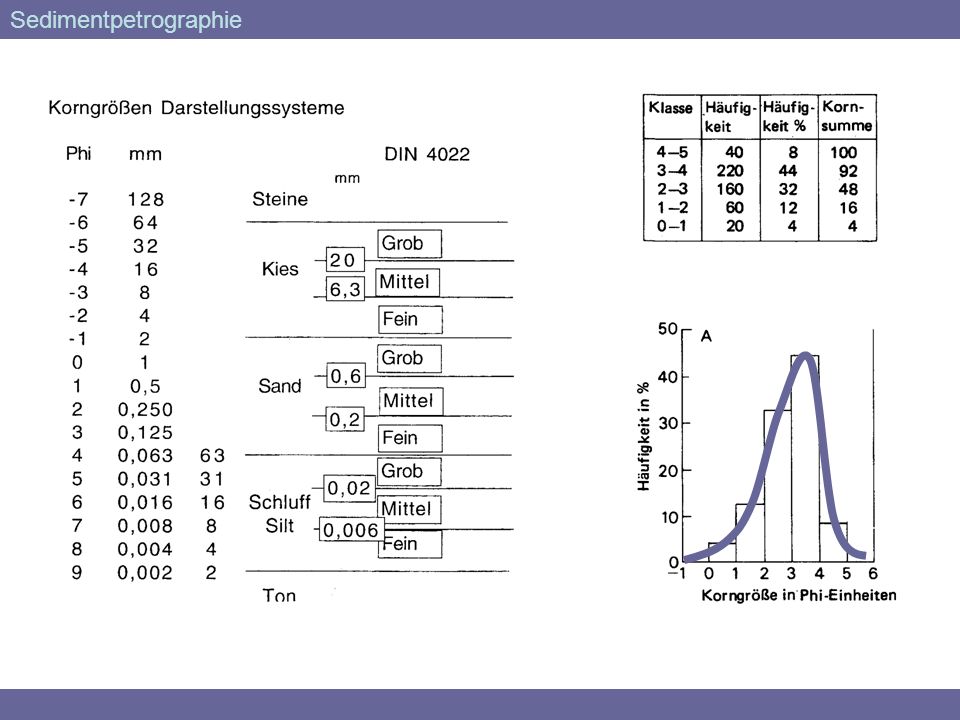

4 Sedimentpetrographie

5 Sedimentpetrographie

6 Sedimentpetrographie

7 Sedimentpetrographie

8 Sedimentpetrographie
ni: Klassennummer (1-10; 20 – 200 µm); xi: Klassenergebnis (%); N: Gesamtanzahl der einbezogenen Klassen (10) (Swan & Sandilands, 1995)

9 Sedimentpetrographie
Sortierungsparameter K. Seelos | K. Jäger | WiSe 06/07

10 M.E. Tucker, 1985 Sedimentpetrographie Kornform D = Durchmesser
a = Fläche; U = Umfang D = Durchmesser

11 Sedimentpetrographie

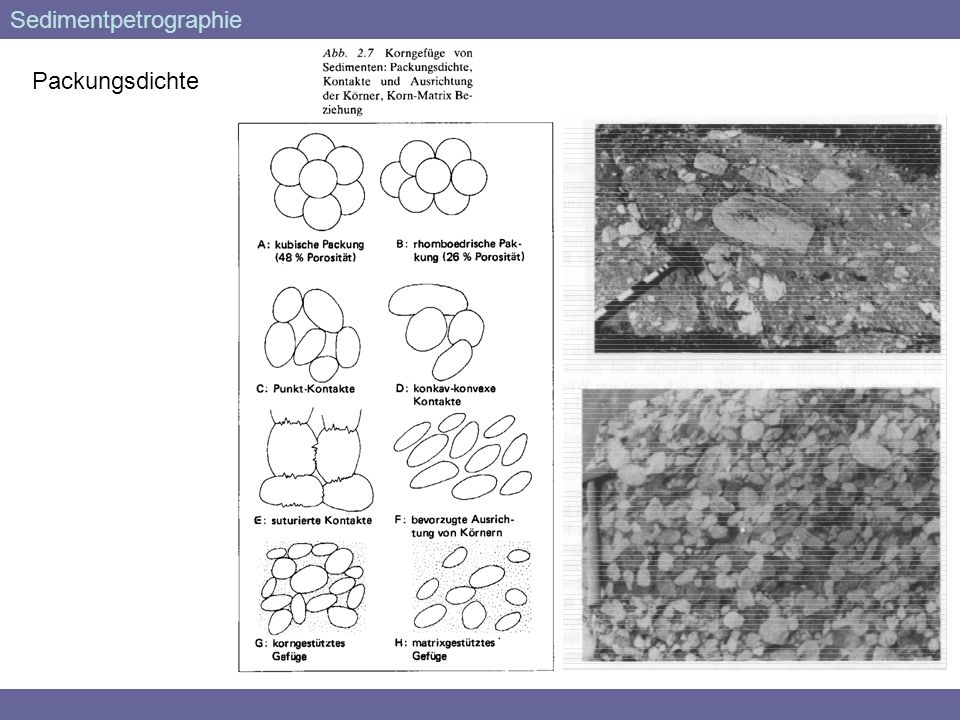

Packungsdichte

12 Sedimentpetrographie

13 η = Viskosität des Mediums (kg/ms)
Sedimentpetrographie Granulometrie Sedimentationsversuche Sinkgeschwindigkeit nach Stoke‘sche Gesetz v = 1 18 g η d2 * (ρKorn – ρMedium) 1000 v = Fall-Geschwindigkeit (m/s) d = Äquivalentdurchmesser d. Korn (m) g = Erdbeschleunigung (9,81 m/s2) Atterberg Pipette Sedigraph η = Viskosität des Mediums (kg/ms) ρKorn = kg/m3 ρMedium = kg/m3

14 Granulometrie Sedimentpetrographie Lichtstreuung hohe Präzision
geringer Aufbereitungsaufwand geringer Arbeitsaufwand Bildgestützte Partikelanalyse Bearbeitung ungestörter Proben fast unbegrenzt hohe Probendichte möglich Kornvermessung Lichtstreuung Siebanalyse Mikroskopie Digitale Bildverarbeitung Coulter Counter Lasergestützte Mikroskopie (Konfokal)
