1 Schaltgetriebe (C66m-R / D66M-r) DEV.FXX Storyboard Development
Course Name: Mazda5 WBT Chapter Number & Title: C03 Handling & power trains Picture Picture name Modification Item text 1 Mazda5_S001_EU_high_RHD_SAP_cb_CGI_VrW4 Remove background 2 Mazda5_S003_EU_high_RHD_SAP_cb_CGI_VkW4 3 4 5 6 Schaltgetriebe (C66m-R / D66M-r) Authored by: Erik Roozen Storyboard version: 1 Date: 09/06/2010

2 Konstruktionsübersicht
Zwei-Wellengetriebe (C66M-R) Drei-Wellengetriebe (D66M-R) Geringer Schaltkraftaufwand Reduzierte Reibung beim Synchronriegel durch Einsatz von Kugeln Verkürzte Eingangswelle (C66M-R) Gewichtsreduzierung beim Getriebegehäuse Schaltwellenlagerung (Kugellager) Zwei-Massen-Schwungrad (Diesel) (GJ) 01/13- 05-1a

3 Getriebe-kennzeichnung
C/D  Übertragbares Drehmoment 6  Getriebetyp (Variante) 6  Anzahl der Gänge M  Getriebeausführung (manuell) - R  Schaltbetätigung (Seilzug) (GJ) 01/13- 05-1a

4 Technische Daten C66M-R Skyactiv-G PE (Low) PE (High)
Getriebeübersetzung 1. Gang 3,700 3,363 2. Gang 1,947 3. Gang 1,300 4. Gang 1,029 5. Gang 0,837 6. Gang 0,680 R. Gang 3,724 3,385 Differenzial 3,850 4,388 4,367 hat CX-5 Übersetzung Differential (GJ) 01/13- 05-1a

5 Technische Daten D66M-R Skyactiv-D SH (Low) SH (High)
Getriebeübersetzung 1. Gang 3,538 3,357 2. Gang 1,826 3. Gang 1,565 4. Gang 1,147 5. Gang 0,893 6. Gang 0,745 R. Gang 4,312 4,091 Achsübersetzung 1. und 2. Gang 3,619 4,105 Achsübersetzung 3. bis 6. Gang und R-Gang 2,814 3,120 4,367 hat CX-5 Übersetzung Differential (GJ) 01/13- 05-1a

6 Automatikgetriebe (FW6a-el / GW6A-EL) DEV.FXX Storyboard Development
Course Name: Mazda5 WBT Chapter Number & Title: C03 Handling & power trains Picture Picture name Modification Item text 1 Mazda5_S001_EU_high_RHD_SAP_cb_CGI_VrW4 Remove background 2 Mazda5_S003_EU_high_RHD_SAP_cb_CGI_VkW4 3 4 5 6 Automatikgetriebe (FW6a-el / GW6A-EL) Authored by: Erik Roozen Storyboard version: 1 Date: 09/06/2010

7 bauteileübersicht (GJ) 01/13- 05-1a

8 bauteileübersicht (GJ) 01/13- 05-1a

9 Konstruktionsübersicht
Gewichtsoptimierung Geringeres Geräuschniveau Reduzierung des Wandlerschlupf Bandbreite der Wandlerüberbrückung erhöht Kleinere Wandlerbreite Mehrscheiben-Wandlerüberbrückungskupplung (GJ) 01/13- 05-1a

10 Konstruktionsübersicht
Zusätzliche elektrische ATF-Ölpumpe (i-stop) Schaltwippe am Lenkrad für manuelles Schalten (GJ) 01/13- 05-1a

11 Getriebe-kennzeichnung
F/G  Übertragbares Drehmoment W  Getriebetyp 6  Anzahl der Fahrstufen A  Automatik - E  Elektronische Steuerung L  Wandlerüberbrückung (GJ) 01/13- 05-1a

12 Technische Daten FW6a-EL
Skyactiv-G PE PY Getriebeübersetzung 1. Gang 3,552 2. Gang 2,022 3. Gang 1,452 4. Gang 1,000 5. Gang 0,708 6. Gang 0,599 R. Gang 3,893 Differenzial 4,325 4,056 4,367 hat CX-5 Übersetzung Differential (GJ) 01/13- 05-1a

13 Technische Daten GW6A-EL
Skyactiv-D SH Getriebeübersetzung 1. Gang 3,487 2. Gang 1,992 3. Gang 1,449 4. Gang 1,000 5. Gang 0,707 6. Gang 0,600 R. Gang 3,990 Achsübersetzung 1. und 2. Gang 3,804 Achsübersetzung 3. bis 6. Gang und R-Gang 4,367 hat CX-5 Übersetzung Differential (GJ) 01/13- 05-1a

14 Technische Daten Bezeichnung FW6A-EL GW6A-EL ATF-Öl Spezifikation
ATF-FZ Füllmenge (Trocken) 7,8 Liter 8,0 Liter Füllmenge (Nass) 3,4 bis 4,9 Liter Kupplungen 2 Bremsen 3 Taktventile 5 Magnetventil (GJ) 01/13- 05-1a

15

16 Kupplungsarten Mehrscheibenkupplung (Low Kupplung)
Mehrscheibenkupplung (High Kupplung) Mehrscheibenkupplung (R-3-5 Bremse) Mehrscheibenkupplung (2-6 Bremse) Freilaufkupplung (Low und R Bremse) Einfacher Simson-Planetensatz (Vorwärtsgänge) Einfacher Simson-Planetensatz (Rückwärtsgang) Einfacher Simson-Planetensatz (Reduktionsgetriebe) (GJ) 01/13- 05-1a

17

18 Drehmomentwandler Turbinenrad Pumpenrad Kupplungs- gehäuse Kupplungs-
kolben Leitrad Vom TCC-Taktventil (ATF-Öl) (GJ) 01/13- 05-1a

19 Wandlerüberbrückung (neu)
Wandlerüberbrückung deaktiviert Drosselklappenstellung Wandlerüber- brückung aktiviert Fahrzeuggeschwindigkeit (GJ) 01/13- 05-1a

20 Wandlerüberbrückung (bisher)
Wandlerüberbrückung deaktiviert Drosselklappenstellung Fahrzeuggeschwindigkeit Wandlerüberbrückung aktiviert (GJ) 01/13- 05-1a

21

22 Kraftverlauf (1. Gang) L- und R-Bremse L-Kupplung Freilaufsperre
Primärrad Planetenträger Sonnenrad Hohlrad Planetenrad (GJ) 01/13- 05-1a

23

24 Hydraulikpumpen Mechanische Ölpumpe Hydraulikgehäuse TCM-Modul
ATF-Ölkühler Ölsieb Elektrische Ölpumpe (GJ) 01/13- 05-1a

25 Elektrische aTF-Ölpumpe
Läuft nach dem Abstellen des Motors für die Dauer der i-stop Phase Axialkolbenpumpe DC-Motor wird vom TCM-Modul angesteuert (GJ) 01/13- 05-1a

26 Kunststoffsieb Steuerventilblock (TCM-Modul) ATF-Ölsieb (GJ) 01/13-

27 Wasser-Ölkühler ATF-Ölkühler (GJ) 01/13- 05-1a

28

29 Fahrstufenpositionssensor

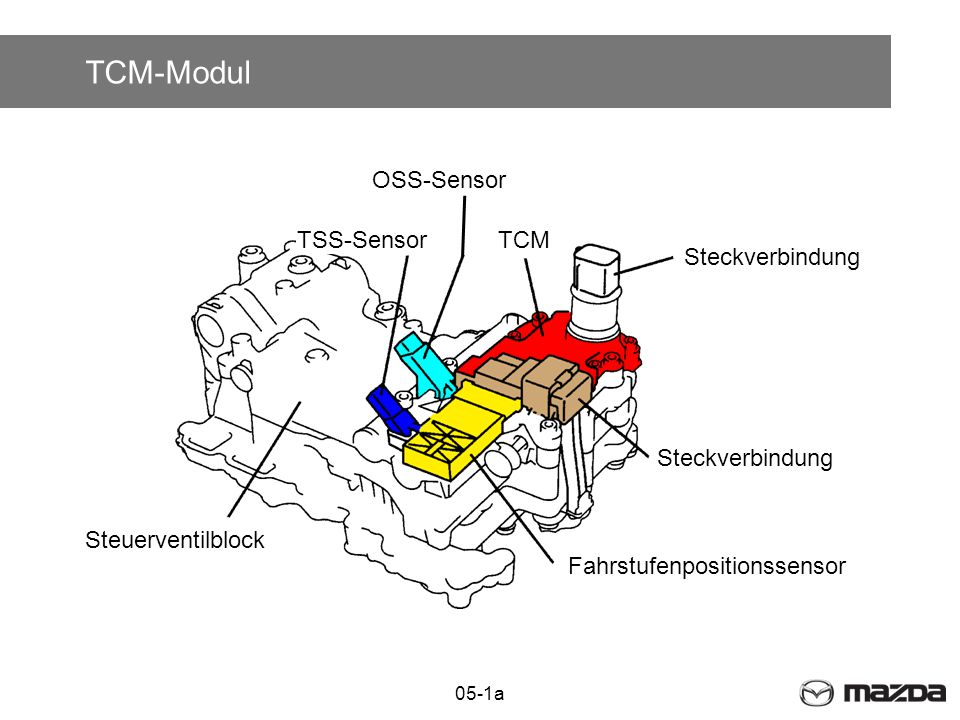

TCM-Modul OSS-Sensor TSS-Sensor TCM Steckverbindung Steckverbindung Steuerventilblock Fahrstufenpositionssensor 05-1a
