1 Neuerungen in AutoCAD 2016 Christian Walz, Dipl.-Ing. Geodäsie, Schulung und Support

2 Agenda 09:30 Uhr Registrierung

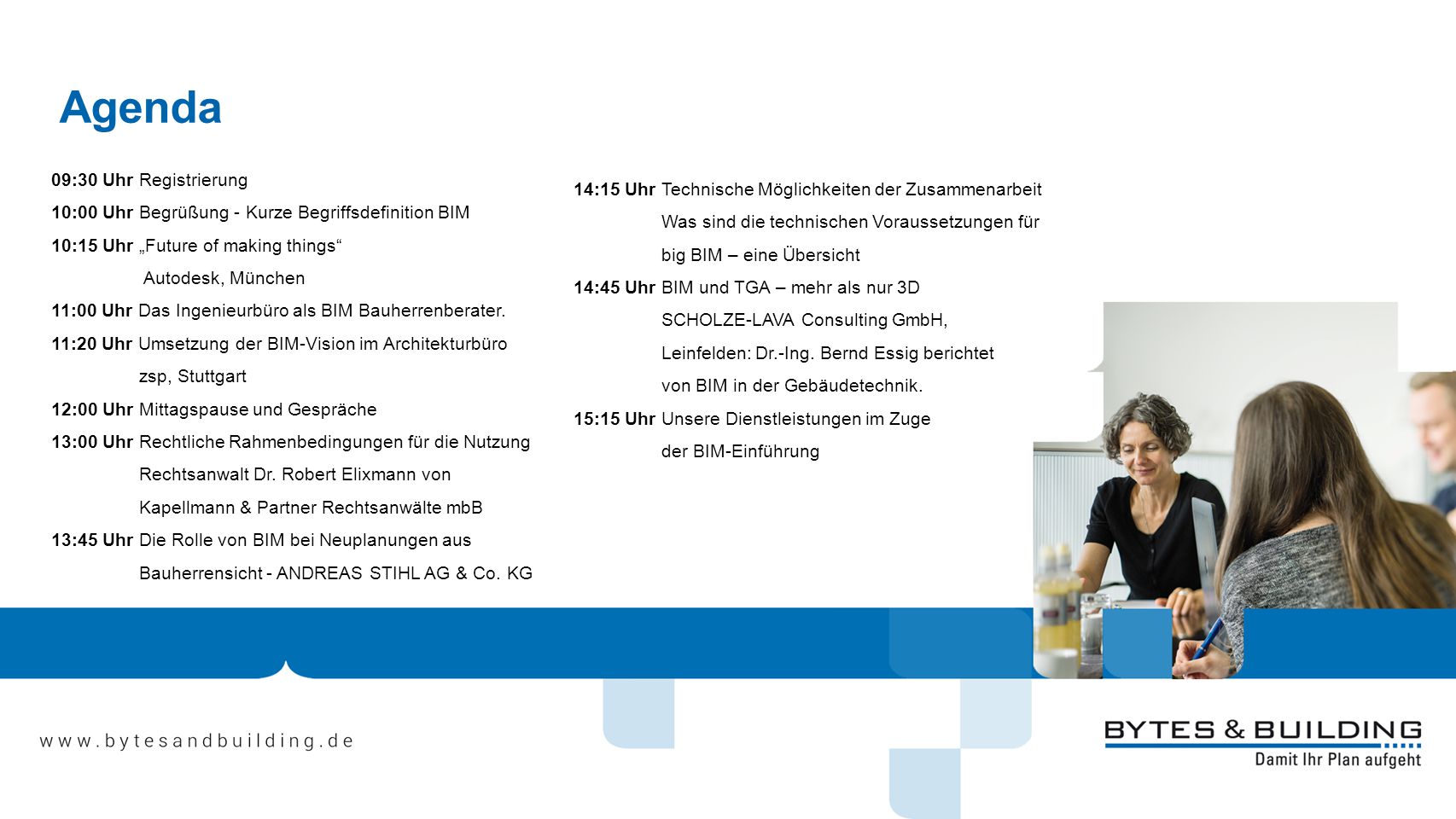

10:00 Uhr Begrüßung - Kurze Begriffsdefinition BIM 10:15 Uhr „Future of making things“ Autodesk, München 11:00 Uhr Das Ingenieurbüro als BIM Bauherrenberater. 11:20 Uhr Umsetzung der BIM-Vision im Architekturbüro zsp, Stuttgart 12:00 Uhr Mittagspause und Gespräche 13:00 Uhr Rechtliche Rahmenbedingungen für die Nutzung Rechtsanwalt Dr. Robert Elixmann von Kapellmann & Partner Rechtsanwälte mbB 13:45 Uhr Die Rolle von BIM bei Neuplanungen aus Bauherrensicht - ANDREAS STIHL AG & Co. KG 14:15 Uhr Technische Möglichkeiten der Zusammenarbeit Was sind die technischen Voraussetzungen für big BIM – eine Übersicht 14:45 Uhr BIM und TGA – mehr als nur 3D SCHOLZE-LAVA Consulting GmbH, Leinfelden: Dr.-Ing. Bernd Essig berichtet von BIM in der Gebäudetechnik. 15:15 Uhr Unsere Dienstleistungen im Zuge der BIM-Einführung

3 Über uns Wir sind der erfahrene Spezialist für umfassende Lösungen in den Bereichen Architektur, Gebäudetechnik, Infrastruktur Erfahrung auf den genannten Gebieten seit 1987 18 Mitarbeiter betreuen ca Kunden mit über 6000 CAD-Lizenzen Jahresumsatz 4,2 Mio. € in 2012 Geschäftsstelle in Stuttgart Autodesk Gold-Partner und AEC Fokuspartner Nr. 2 in D-A-CH in 2012

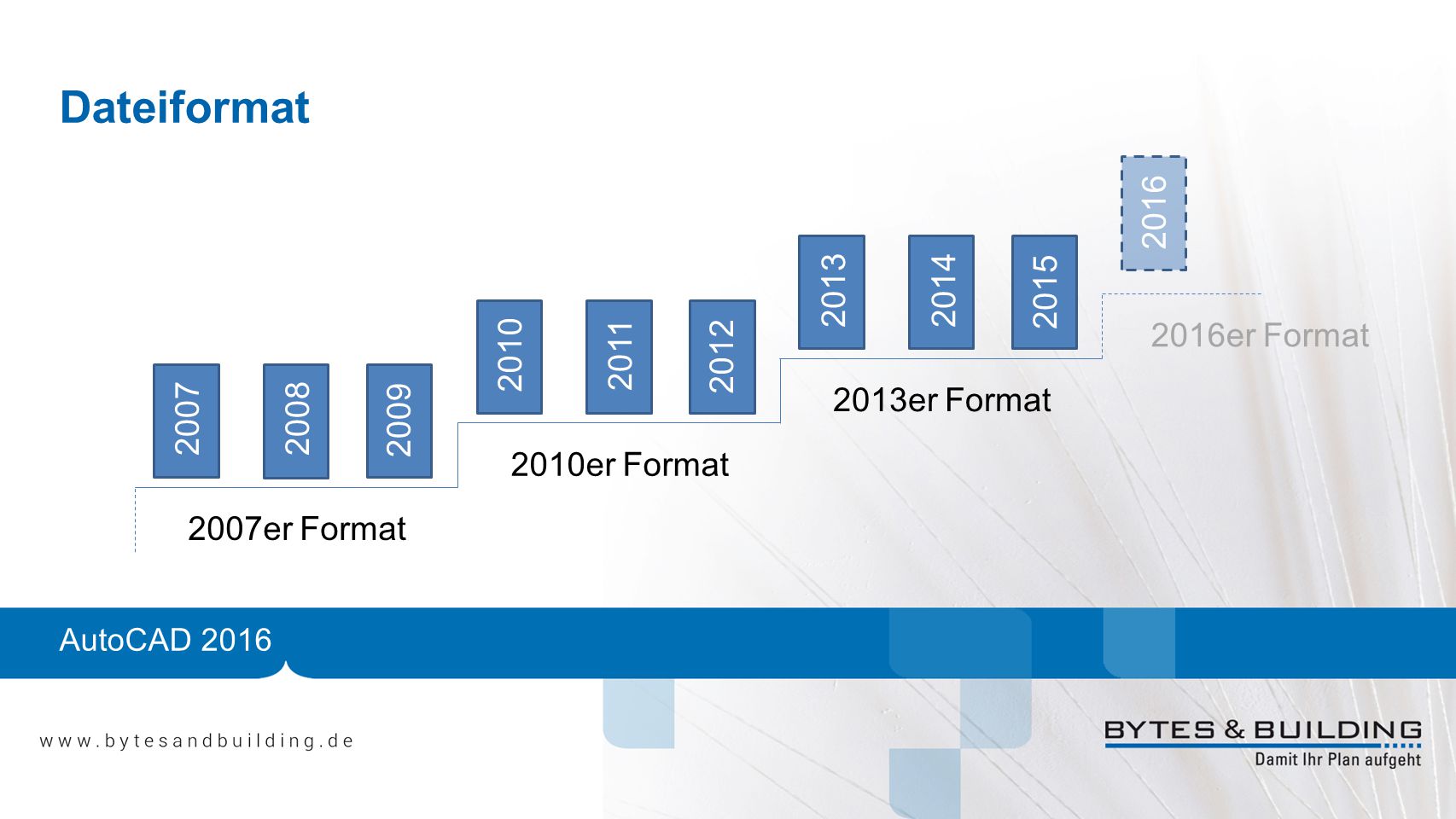

4 Dateiformat 2016 2013 2014 2015 2010 2011 2012 2016er Format 2007 2008 2009 2013er Format Aufgrund der langjährig bestehenden „Regel“ das immer drei aufeinander folgende Programmversionen auf einem gemeinsamen DWG-Format beruhen, war für die Version 2016 ebenfalls ein solcher zu erwarten. 2010er Format 2007er Format AutoCAD 2016

5 Dateiformat Entgegen der allgemeinen Erwartung führt Autodesk mit AutoCAD 2016 kein neues DWG/DXF-Format ein, was den Datenaustausch erleichtert. 2013 2014 2015 2016 2010 2011 2012 2007 2008 2009 2013er Format Aber Autodesk hat damit gebrochen und bleibt auch für 2016 beim 2013er-Format, was den Datenaustausch erleichtert. 2010er Format 2007er Format AutoCAD 2016

6 Start Die in 2015 eingeführte „Neue Registerkarte“ wurde in „Start“ umbenannt und bleibt während der weiteren Bearbeitung geöffnet. Analog hierzu wurde auch die Systemvariable NEWTABMODE in STARTMODE umbenannt. Das Aktivieren von „Start“ ist auch mit dem neuen Befehl GOTOSTART oder STRG+POS1 möglich. Das Verhalten von STARTUP bleibt hingegen wie bereits in 2015 definiert. In Verbindung mit StadtCAD dürfte diese Änderung kaum Auswirkungen haben, da dort bei der Verwendung des StadtCAD Managers diese ohnehin umgangen wird. AutoCAD 2016

7 Oberfläche Die in 2015 neu gestaltete Statusleiste lässt sich besser steuern. Wird der Platz knapp, bricht die Leiste automatisch in zwei Zeilen um. Legt man Wert darauf, dass mehr Layout-Register angezeigt werden können, kann man über die rechte Maustaste eine zweizeilige Darstellung erzwingen. AutoCAD 2016

8 Hilfe Die bereits in der Hilfe vorhandene Funktion ‚Finden‘ wurde auf die Statusleiste ausgeweitet und weist auch auf verborgene Schaltflächen hin. Da diese Neuerung es nie in die Oberfläche von AutoCAD Map 3D geschafft hat, ändert sich für diesen Nutzerkreis scheinbar nichts. AutoCAD 2016

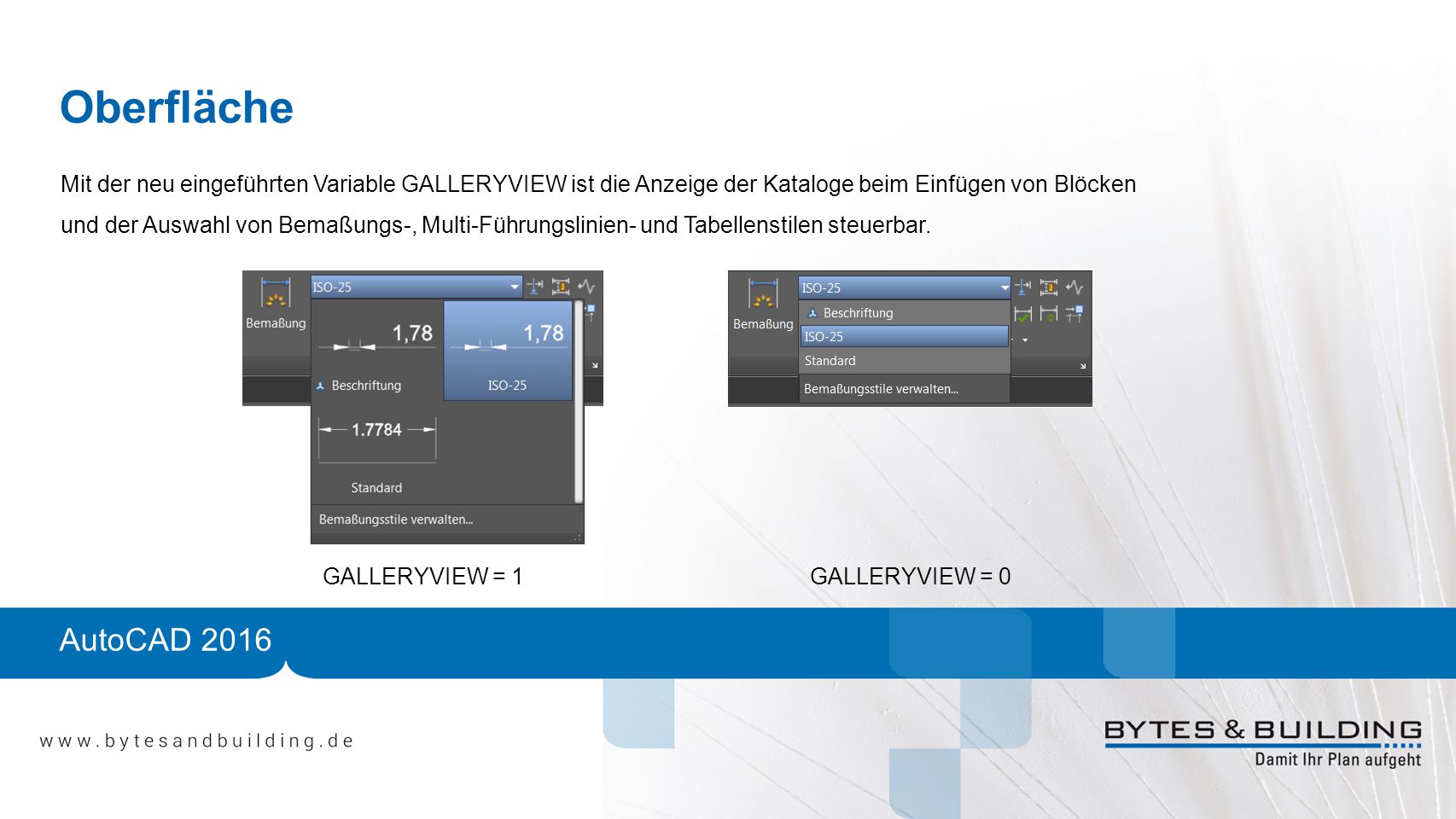

9 Oberfläche Mit der neu eingeführten Variable GALLERYVIEW ist die Anzeige der Kataloge beim Einfügen von Blöcken und der Auswahl von Bemaßungs-, Multi-Führungslinien- und Tabellenstilen steuerbar. Da diese Neuerung es nie in die Oberfläche von AutoCAD Map 3D geschafft hat, ändert sich für diesen Nutzerkreis scheinbar nichts. AutoCAD 2016

10 Oberfläche Mit der neu eingeführten Variable GALLERYVIEW ist die Anzeige der Kataloge beim Einfügen von Blöcken und der Auswahl von Bemaßungs-, Multi-Führungslinien- und Tabellenstilen steuerbar. Da diese Neuerung es nie in die Oberfläche von AutoCAD Map 3D geschafft hat, ändert sich für diesen Nutzerkreis scheinbar nichts. GALLERYVIEW = 1 GALLERYVIEW = 0 AutoCAD 2016

11 Zeichnen Die Revisionswolke wurde stark überarbeitet – es stehen erweiterte Funktionen zur Erstellung und Bearbeitung zur Verfügung. Die Überarbeitung beginnt bereits bei der Erstellung, bei der zwischen drei Modi gewählt werden kann. Für die Bearbeitung werden nun nur noch die Kantensegmente und nicht mehr die einzelnen Bogensegmente angezeigt, so dass eine Griffbearbeitung überhaupt erst möglich ist. Vorhandene Revisionswolken können mit der Befehlsoption „Ändern“ erweitert werden. AutoCAD 2016

12 Beschriften Die unterschiedlichen Bemaßungstypen sind nun in einer zentralen Funktion zusammengefasst, was die Erstellung von Bemaßungen erheblich beschleunigt. Über eine Auswahlliste oder die zeichnungsbezogene Variable DIMLAYER lässt sich ein individueller Layer für die Erstellung der Bemaßung vorwählen. AutoCAD 2016

13 Beschriften Das Werkzeug BEM erkennt die zu bemaßenden Objekte und den entsprechenden Typ. Kommt es zu Kollisionen mit bereits vorhandenen Bemaßungen, stehen weitere Optionen zur Verfügung. Die Bemaßungstypen Ausgerichtet, Linear, Radius und Durchmesser als typische Vertreter z.B. am Grundriss unseres Büros zeigen. Dort ist ein eigener Bemaßungsstil DEMO enthalten. V.a. auch die Fähigkeiten bereits vorhandenen Bemaßungen – dabei aber Achtung: es werden keine Bemaßungen als Kollision erkannt, die im gleichen Befehl erstellt wurden. Auch das Fortführen von Bemaßungen ist deutlich einfacher zu bewerkstelligen. AutoCAD 2016

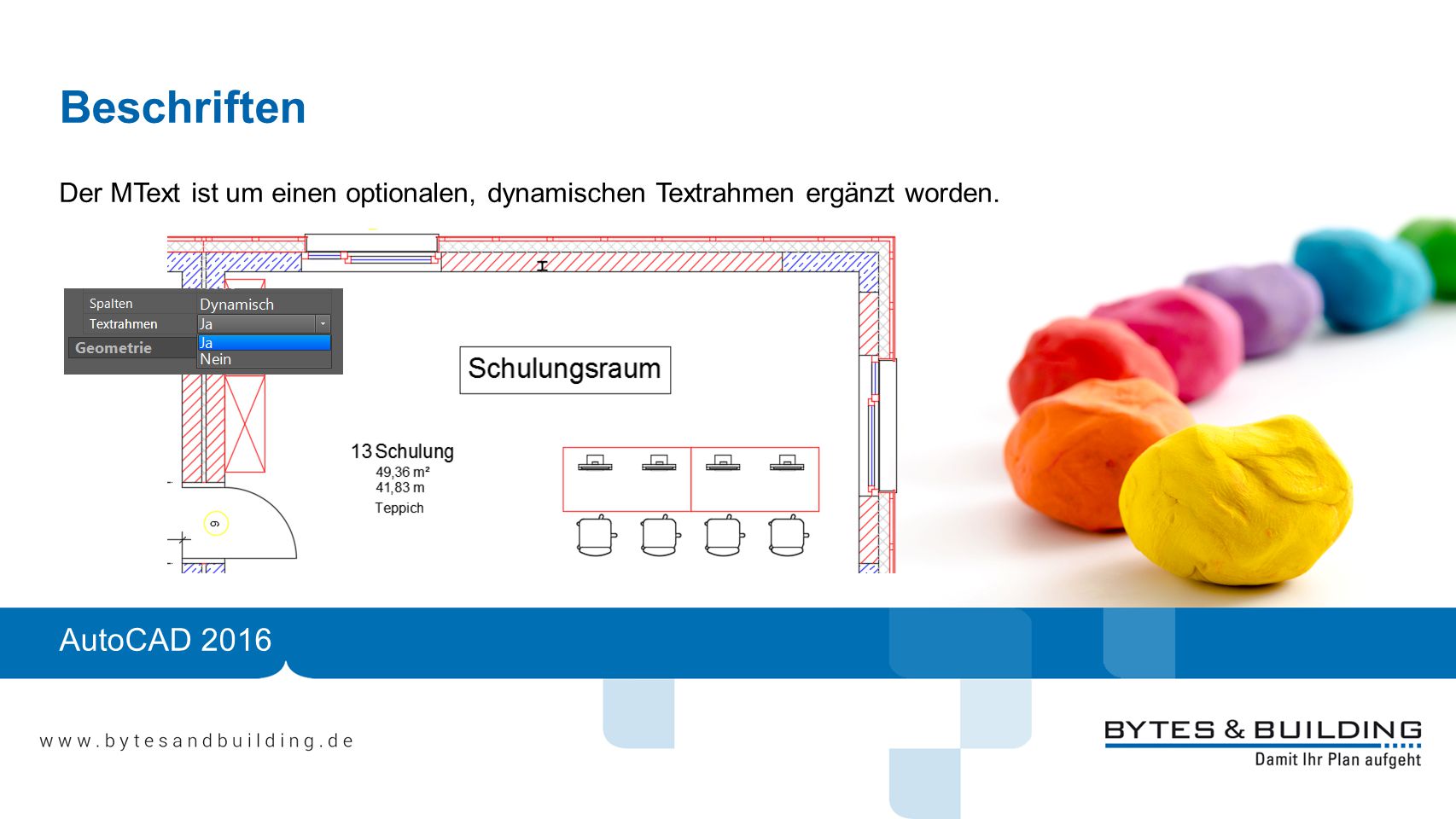

14 Beschriften Der MText ist um einen optionalen, dynamischen Textrahmen ergänzt worden. Aber die Betonung liegt auf MText – für einzeilige Texte funktioniert es immer noch nicht. AutoCAD 2016

15 Beschriften Der Objektfang enthält die zusätzliche Option ‚Geometrisches Zentrum‘, welches vor allem bei der Positionierung von Beschriftungen hilfreich ist. Das Symbol der Anzeige unterscheidet sich von den üblichen Objektfängen. Auch das Handling ist etwas anders: So muss nach dem Überstreichen der Auskontur nicht wie beim Zentrum gepickt werden, sondern der Mauszeiger muss auch zu dem Marker geführt werden. AutoCAD 2016

16 Allgemeine Verbesserungen
Verbesserte Performance beim Verschieben oder Kopieren einer großen Anzahl von Objekten Die Vorschau bei Eigenschaftsänderungen erfolgt schneller als in der Vorgängerversion Die Highlightfarbe ist über die Registerkarte ‚Auswahl‘ einstellbar Wichtig bei den Performanceverbesserungen: Eine Grafikkarte mit der Unterstützung von DirectX 11 ist zwingend Voraussetzung. Ein Betriebssystem mit 64-bit dringend empfohlen. AutoCAD 2016

17 Allgemeine Verbesserungen

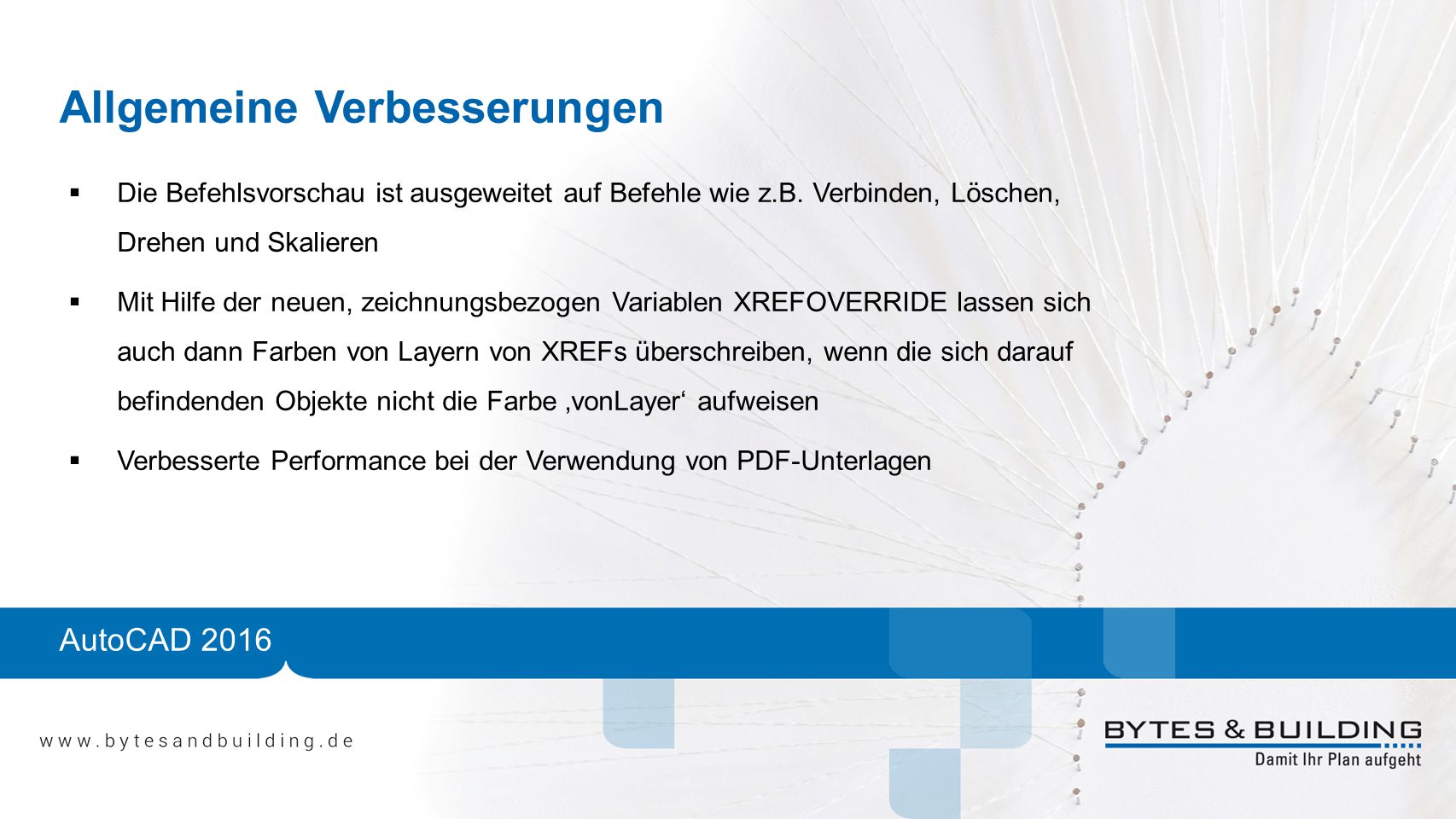

Die Befehlsvorschau ist ausgeweitet auf Befehle wie z.B. Verbinden, Löschen, Drehen und Skalieren Mit Hilfe der neuen, zeichnungsbezogen Variablen XREFOVERRIDE lassen sich auch dann Farben von Layern von XREFs überschreiben, wenn die sich darauf befindenden Objekte nicht die Farbe ‚vonLayer‘ aufweisen Verbesserte Performance bei der Verwendung von PDF-Unterlagen Wichtig bei den Performanceverbesserungen: Eine Grafikkarte mit der Unterstützung von DirectX 11 ist zwingend Voraussetzung. Ein Betriebssystem mit 64-bit dringend empfohlen. AutoCAD 2016

18 Verbesserte Anzeige AutoCAD 2016
Eine Grafikkarte mit der Unterstützung von DirectX 11 ist zwingend Voraussetzung. Entfällt das häufige Regenerieren aufgrund von unzureichender Bogenglättung oder max./min. Zoomstufe. AutoCAD 2016

19 Erweiterte Schnittfunktion
Die Schnittebene erhält die zusätzliche Option ‚Kappen‘, was in etwa einer dünnen Scheibe entspricht Es werden neben den bekannten 3D-Objekten (z.B. Volumenkörper) auch Punktwolken erfasst Die Multifunktionsleiste stellt ein zusätzliches Register zur besseren Steuerung der Schnittebene zur Verfügung Auch hier gilt: Eine Grafikkarte mit der Unterstützung von DirectX 11 ist zwingend Voraussetzung. Ein Betriebssystem mit 64-bit dringend empfohlen. AutoCAD 2016

20 Koordinationsmodelle
In AutoCAD 2016 besteht die Möglichkeit, Autodesk Navisworks-Dateien (NWD- und NWC-Formate) als externe Referenzen anzuhängen. Im Einfügedialog können zusätzlichen Anzeigeoptionen gewählt werden, die speziell für Navisworks-Dateien gelten. Die kontextabhängige Registerkarte „Koordinationsmodell“ steuert die Darstellung der hinterlegten Navisworks-Dateien. Auch hier gilt: Eine Grafikkarte mit der Unterstützung von DirectX 11 ist zwingend Voraussetzung. Ein Betriebssystem mit 64-bit dringend empfohlen. AutoCAD 2016

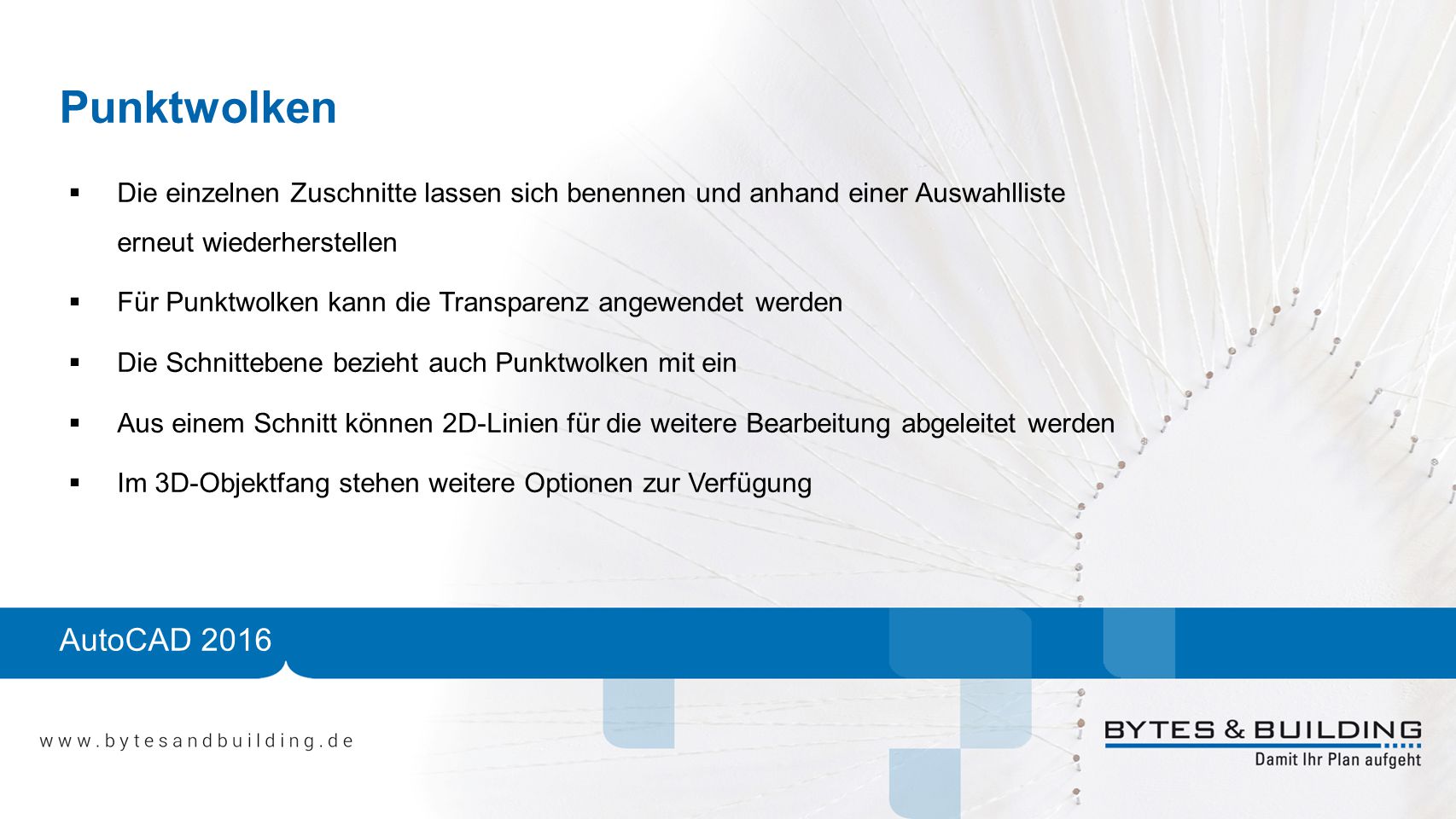

21 Punktwolken Die einzelnen Zuschnitte lassen sich benennen und anhand einer Auswahlliste erneut wiederherstellen Für Punktwolken kann die Transparenz angewendet werden Die Schnittebene bezieht auch Punktwolken mit ein Aus einem Schnitt können 2D-Linien für die weitere Bearbeitung abgeleitet werden Im 3D-Objektfang stehen weitere Optionen zur Verfügung Wichtig bei den Performanceverbesserungen: Eine Grafikkarte mit der Unterstützung von DirectX 11 ist zwingend Voraussetzung. Ein Betriebssystem mit 64-bit dringend empfohlen. AutoCAD 2016

22 Visualisierung AutoCAD 2016
Die benötigten Einstellungen für ein Rendering wurden erheblich vereinfacht. Das Symbol der Anzeige unterscheidet sich von den üblichen Objektfängen. Auch das Handling ist etwas anders: So muss nach dem Überstreichen der Auskontur nicht wie beim Zentrum gepickt werden, sondern der Mauszeiger muss auch zu dem Marker geführt werden. AutoCAD 2016

23 Ausgabe als PDF AutoCAD 2016
Um die häufig verwendete PDF-Ausgabe weiter zu optimieren, wurde in AutoCAD 2016 eine Reihe von Detailverbesserungen vorgenommen. Das beginnt bereits mit einer erweiterten Auswahl an PC3-Dateien. Bisher stand nur ‚DWG to PDF‘ zur Verfügung – jetzt vier weitere Presets. Sobald einer dieser Plotter gewählt wurde, stehen auch die entsprechenden Optionen im Zugriff. AutoCAD 2016

24 Ausgabe als PDF AutoCAD 2016
Um die häufig verwendete PDF-Ausgabe weiter zu optimieren, wurde in AutoCAD 2016 eine Reihe von Detailverbesserungen vorgenommen. Das beginnt bereits mit einer erweiterten Auswahl an PC3-Dateien. Bisher stand nur ‚DWG to PDF‘ zur Verfügung – jetzt vier weitere Presets. Sobald einer dieser Plotter gewählt wurde, stehen auch die entsprechenden Optionen im Zugriff. AutoCAD 2016

25 Ausgabe als PDF AutoCAD 2016
Um die häufig verwendete PDF-Ausgabe weiter zu optimieren, wurde in AutoCAD 2016 eine Reihe von Detailverbesserungen vorgenommen. Zusätzlich zur bereits bekannten Option zur Einbeziehung von Layer-Informationen, ist dies jetzt auch für Hyperlinks und Lesezeichen (z.B. benannte Ansichten, bei mehrseitigen PDF-Dateien auch Layouts) möglich. Sobald einer dieser Plotter gewählt wurde, stehen auch die entsprechenden Optionen im Zugriff. Zusätzlich hat Autodesk auch Problem beim Einsatz von Sonderzeichen, speziellen Zeichensätzen etc. behoben. Die Ausgabegrößen sind ebenfalls optimiert d.h. in der Regel kleiner als bisher. AutoCAD 2016

26 AutoCAD Map 3D 2016 AutoCAD Map 2016
Im Rahmen der Vorstellung der Produktfamilie AutoCAD 2016 wurde auch AutoCAD Map 3D in der Version 2016 veröffentlicht. Da AutoCAD Map 3D auf AutoCAD 2016 aufbaut, stehen auch die dort eingeführten Neuerungen zur Verfügung. Weiterhin wurden die FDO-Provider für verschiedene Datenbanken bzw. GI-Systeme aktualisiert. So kommt für den Microsoft SQL Server die Unterstützung für die Version 2014 hinzu, für ESRI ArcSDE 10.2, für MySQL 5.6 und für PostgreSQL 9.2. Das Symbol der Anzeige unterscheidet sich von den üblichen Objektfängen. Auch das Handling ist etwas anders: So muss nach dem Überstreichen der Auskontur nicht wie beim Zentrum gepickt werden, sondern der Mauszeiger muss auch zu dem Marker geführt werden. AutoCAD Map 2016

27 AutoCAD Civil 3D 2016 AutoCAD Civil 2016
Aus den Punkten einer Punktwolke, die mit Autodesk ReCap erstellt wurden, kann nun direkt ein trianguliertes DGM abgeleitet werden. Durch die Optionen zur Auswahl von Bereichen, der Vorgabe eines Punktabstandes und die Ausfilterung von Nicht-Geländepunkten stehen umfangreiche Werkzeuge zur Optimierung des Ergebnisses zur Verfügung. Um DGMs, Kanal- und Druckleitungsnetze einem breiteren Anwendungsspektrum zuzuführen, lassen sich aus diesen AutoCAD-Volumenkörper generieren. Im Falle der DGMs kann dabei der Volumenkörper durch eine Dicke der Oberfläche, der Festlegung eine Sockelhöhe oder zwischen zwei DGMs definiert werden. Sollen Achsen für die Breiten- und Versatzziele von 3D-Profilkörpern festgelegt werden, so können diese nun auch durch die Auswahl eines Layers erfolgen. Dadurch wird gerade bei einer Vielzahl von Achsteilstücken die Zuweisung beschleunigt. In Höhenplänen lassen sich die Positionen beschriften, an den Haltungen oder Druckleitungen die entsprechende Achse kreuzen. Auch die Beschriftung von Druckleitungsnetzen in Querprofilplänen wurde verbessert. Die Option zur Festlegung der Richtung von Querprofilplänen unabhängig von der Achsrichtung, ist bei der Abbildung von Querprofilen von Flussläufen hilfreich. Für die Integration von Entwurfsdaten aus Autodesk InfraWorks 360 steht in Autodesk AutoCAD Civil 3D eine neue Funktion bereit, die das entsprechende Modell oder eine aus Autodesk InfraWorks 360 exportierte IMX-Datei importiert. Durch die in Autodesk InfraWorks 360 erweiterten Funktionen zur Nutzung von Daten aus Autodesk AutoCAD Civil 3D schließt sich damit der Kreislauf der Datennutzung. AutoCAD Civil 2016

28 Systemvariablen überwachen
Mit Hilfe eines speziellen Monitor lassen sich Variablen aufgrund einer frei definierbaren Liste im Hintergrund fortlaufend überwachen. Über Änderungen kann optional auch eine Sprechblase informieren. Bisher noch nicht genau zu ermitteln, wo AutoCAD diese Liste speichert. Nach bisherigem Stand ist diese benutzerbezogen hinterlegt, aber nicht mit einem Profilexport (*.arg) übertragbar. AutoCAD 2016

29 Vielen Dank für Ihre Aufmerksamkeit!
