1
Referent: Stefan Burgemeister
Kunststoffe Referent: Stefan Burgemeister Datum: Donnerstag, 1615 – 1700 Uhr
2
"Physik ist, wenn es nicht gelingt; Chemie ist, wenn es kracht und stinkt"
3
Gliederung Ein feuriger Beginn
Celluloid (Demo 1) Grundlegende Kunststoffsynthesen und Strukturen Bakelit – der 1. vollsynthetische Kunststoff (Versuch 1, Demo 2) Vom Polystyrol zum Styropor (Versuch 2a und 2b) Der Universalkunststoff Polyurethan (Versuch 3) Verbrauch und Verwendung von Kunststoffen Additive in Kunststoffen (Versuch 4) Kunststoffmüll Recycling einer PET-Flasche (Versuch 5) Reduktion von Metalloxiden mit PE (Versuch 6)
4
Ein feuriger Beginn „Kunststoffe sind makromolekulare organische Werkstoffe, die durch Umwandlung von Naturprodukten oder aus niedermolekularen Stoffen hergestellt werden“ 1846: C. F. Schöninger entdeckt „Schießbaumwolle“ (Demo 1)
5
1869: Die Brüder Hyatt erfinden
Celluloid durch Einwirken von Campher auf Cellulosenitrat 1883: J. W. Swan entwickelt Verfahren zur Herstellung von Kunstseide aus Cellulosenitrat 1885: Spitteler und Krischa stellen „Kunsthorn“ aus Casein und Formaldehyd her
6
Grundlegende Synthesen und Strukturen
1907: Bakelit, der erste vollsynthetischen Kunststoff (Versuch 1) Reaktionsmechanismus: eine Polykondensation ” ” ” OH + H2O - H2O ” ” ” H2O -OH - H2O
7

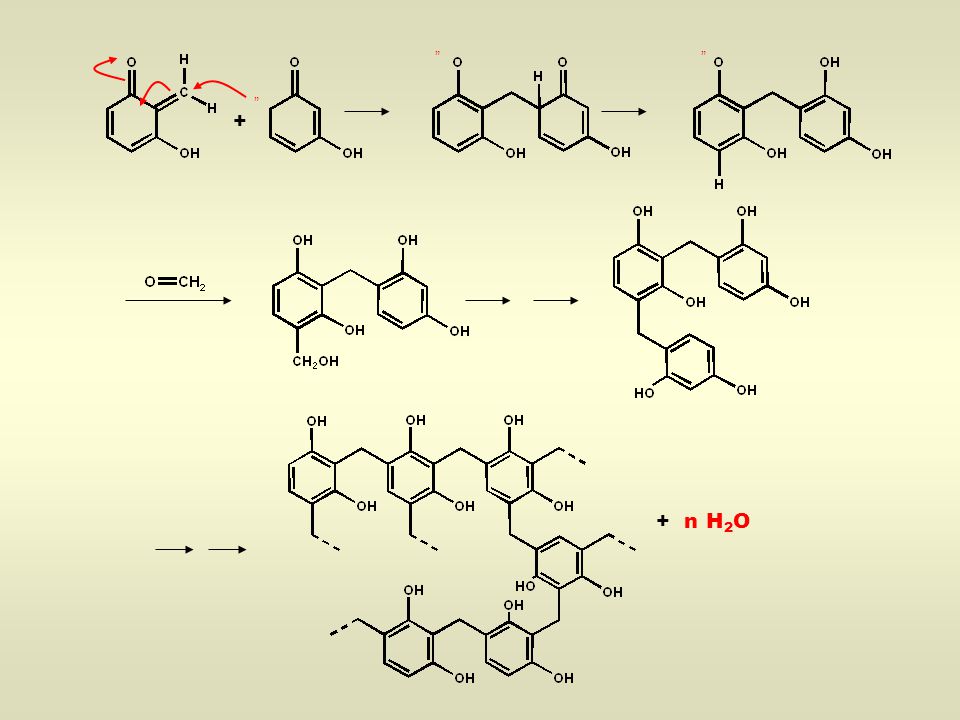

” ” ” + + n H2O
8
Struktur Bakelit – Beispiel eines Duroplasten Vernetzungsgrad
Eigenschaften chemisch und thermisch sehr widerstandsfähig
9
Verwendung als Ionenaustauscher (Demonstration 2)
+ NO2-(aq) + Cl-(aq) H3O+(aq) + + 4 H2O + Cl- - HCl
10
Vom Polystyrol zum Styropor (Versuch 2)
Reaktionsmechanismus: eine radikalische Polymerisation 1. Bildung der Startradikale 2 Dibenzoylperoxid Phenylradikal
11
2. Kettenstart 3. Kettenwachstum + +
12
4. Kettenabbruch A + m n m n + R B n n Disprop. 2 + C n n n
13
Polystyrol – Beispiel eines Thermoplasten Struktur
Polymerisationsgrad amorph teilkristallin
14
Erweichen beim Erwärmen
Eigenschaften Erweichen beim Erwärmen Erhöhung der Kristallinität bewirkt eine Zunahme der Dichte und der Festigkeit eine Abnahme des Verformungsvermögens und der Transparenz Mit zunehmendem Polymerisationsgrad erhöht sich die Zugfestigkeit, die Härte und die Schlagzähigkeit verringert sich die Fließfähigkeit und die Kristallisationsneigung
15
Der Universalkunststoff Polyurethan (Versuch 3)
Reaktionsmechanismus: eine Polyaddition Funktion des Aktivators Diphenylmethan-4, 4-diisocyanat Ethylenglykol + - + - Triethylamin
16
- - Reaktion des Dialkohols mit Diisocyanat + + Urethan-Bindung + -
++ - - + + - Urethan-Bindung
17
Reaktionsmechanismus für die räumliche Vernetzung
Abspaltung von CO2 + H2O + CO2
18
Polyurethan – Beispiel eines Elastomers Struktur
Vernetzungsgrad Eigenschaften Bei Raumtemperatur gummielastisch Mit zunehmendem Vernetzungsgrad erhöht sich die Festigkeit und Wärmeformbeständigkeit
19
Zwischenbilanz Kunststoffklassen stark vernetzt Thermoplaste:
Duroplaste: stark vernetzt chemisch und thermisch widerstandsfähig Thermoplaste: unvernetzt plastisch, in der Wärme verformbar Elastomere: schwach vernetzt gummielastisch
20
Reaktionsmechanismen
21
Verbrauch und Verwendung von Kunststoffen
Weltverbrauch an Kunststoffen 2002 (Gesamtbedarf 210 Mio. t)
22
Verwendung von Kunststoffen
23
Additive in Kunststoffen (Versuch 4)
Weichmacher Farbmittel Flammschutzmittel Füllstoffe Gleit- und Trennmittel Schlagzähmodifikatoren Stabilisatoren Treibmittel PVC-Additive Produktgruppen Füllstoffe Weichmacher Stabilisatoren Pigmente Fensterprofile % - 2 – 4 % 2 – 5 % Rohre 0 - 4 % 2 – 3 % 2 % Fußbodenbeläge 25 – 50 % 10 – 20 % 0,5 – 1 % 1 % Kabelmassen 10 – 50 % 25 – 40 % 1 – 3 %
24
Bestimmung des PVC-Gehaltes nach Schöninger Verbrennung von PVC:
Titration: H3O+(aq) + OH-(aq) 2 H2O + 2,5 O2(g) 2 CO2(g) + HCl(g) + H2O n Produkt PVC-Gehalt Füllstoff-Gehalt Weichmacher-Gehalt PVC-Schlauch 66 % - 30 % PVC-Rohr 89 % 7 %
25
Funktionsweise von Weichmachern
26
Funktionsweise von Weichmachern
27
Funktionsweise von Weichmachern
Trikresylphosphat
28
Kunststoffmüll Recycling einer PET-Flasche (Versuch 5) + OH n n + y
” + OH n n + ” y x
29
Nachweis von Ethylenglykol mit Cerammoniumnitrat-Reagenz
+ ” y x n + n Na ” Na ” di-Natriumterephthalat Ethylenglykol Nachweis von Ethylenglykol mit Cerammoniumnitrat-Reagenz [Ce(NO3)6]2-(aq) + ROH(aq) [Ce(OR)(NO3)5]2-(aq) + HNO3(aq)
30
Reduktion von Metalloxiden mit PE (Versuch 6)
Cracken von PE: „C2H4“(s) C(s) H2(g) Reduktion von Eisen(III)-oxid: Fe2O3(s) H2(g) 2 Fe(s) H2O(g) PE: n -2 +1 Cracken +3 +1
31
Schlussbetrachtung Bedeutung von Kunststoffen: Tendenz steigend
Kunststoffe: ein Thema für die Schule
