1 Schutzvermerk nach DIN 34 beachten TCP / IP

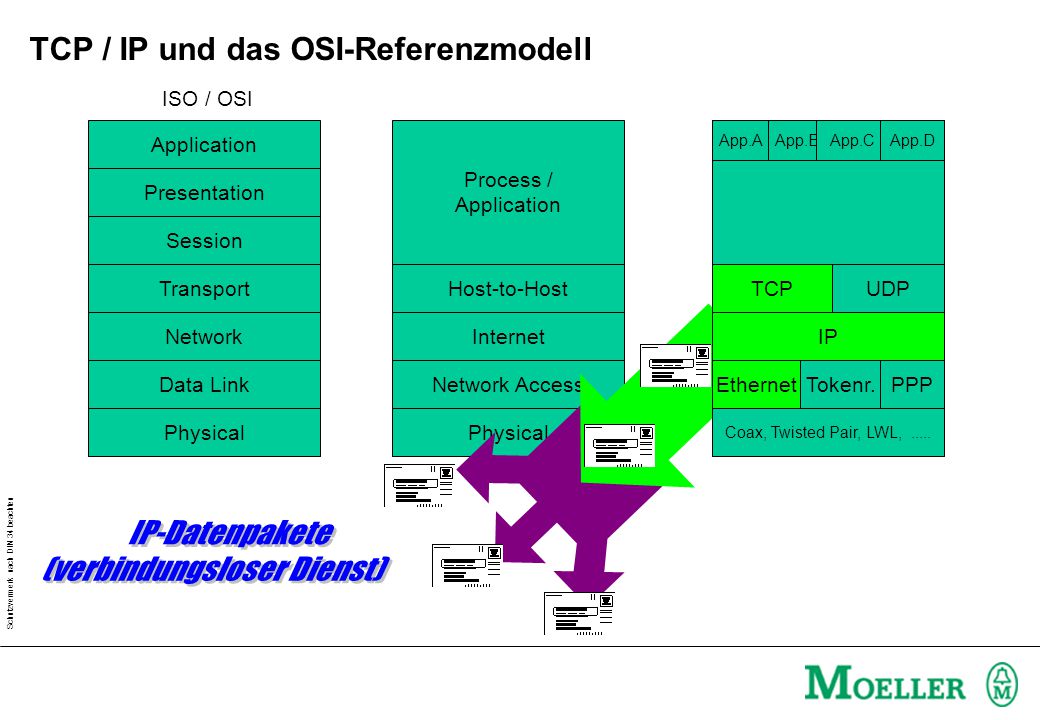

2 Schutzvermerk nach DIN 34 beachten TCP / IP und das OSI-Referenzmodell Process / Application Host-to-Host Internet Network Access Physical TCP Coax, Twisted Pair, LWL,..... App.AApp.BApp.CApp.D UDP Tokenr.PPPEthernet IP Application Presentation Session Transport Network Data Link Physical ISO / OSI

3 Schutzvermerk nach DIN 34 beachten IP oder „viele Wege führen nach Rom...“

4 Schutzvermerk nach DIN 34 beachten IP - Das Internet Protocol oder „wie moderne Pfadfinder arbeiten“ Netz Sub-Netz

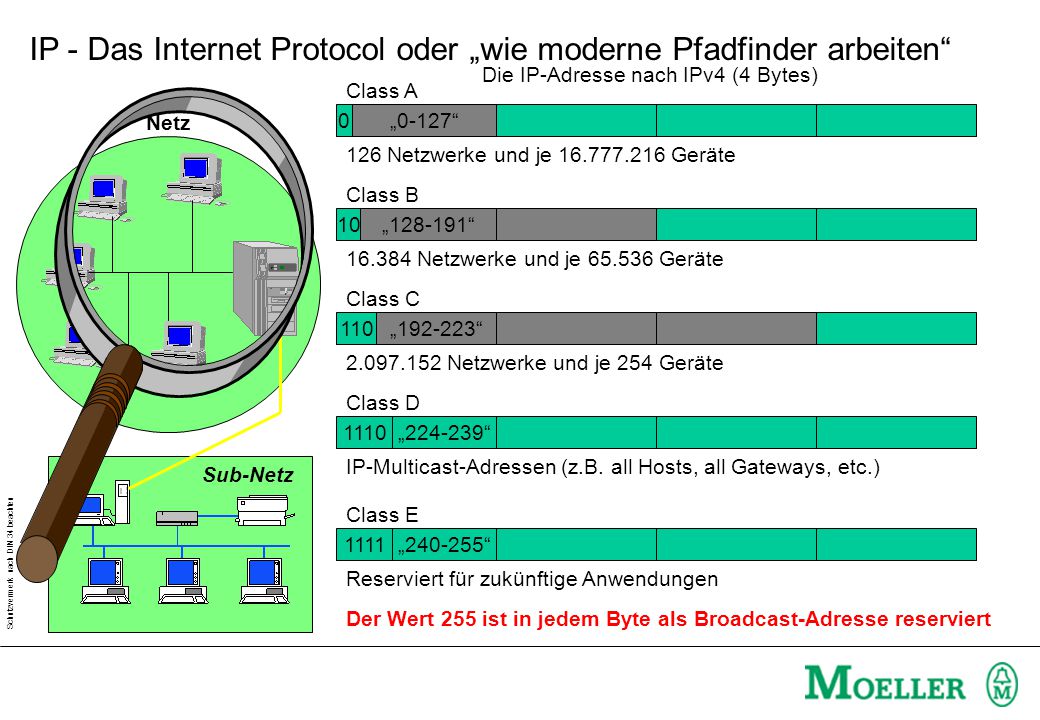

5 Schutzvermerk nach DIN 34 beachten IP - Das Internet Protocol oder „wie moderne Pfadfinder arbeiten“ Netz Sub-Netz „0-127“ Die IP-Adresse nach IPv4 (4 Bytes) „128-191“„192-223“ 0 Class A 10 Class B 110 Class C „224-239“„240-255“ 1110 Class D 1111 Class E 126 Netzwerke und je 16.777.216 Geräte 16.384 Netzwerke und je 65.536 Geräte 2.097.152 Netzwerke und je 254 Geräte IP-Multicast-Adressen (z.B. all Hosts, all Gateways, etc.) Reserviert für zukünftige Anwendungen Der Wert 255 ist in jedem Byte als Broadcast-Adresse reserviert

6 Schutzvermerk nach DIN 34 beachten Die IP-Adresse (4 Bytes) IP - Das Internet Protocol oder „wie moderne Pfadfinder arbeiten“ 000001110100011111000111 10011100 Class A-Beispiel beet1.baumschule.edu zwerg3.baumschule.edu Leiter.gruenamt.org antraege.forstminister.gov harry.grabpflege.com Montags.auftrag.fleurop.de.... Name Server 78.7.71.199

7 Schutzvermerk nach DIN 34 beachten IP, DHCP, ARP, ICMP - muß das alles sein ? Teil 1 : DHCP (Dynamic Host Configuration Protocol) Adresse 212.66.3.39 für 6 Stunden. Nächster ! Class C-Netzwerk mit 254 Adressen Adresse 212.66.3.52 für 4 Stunden. Nächster ! Keine Adresse mehr frei. TCP/IP gibt‘s nicht. Bis bald.

8 Schutzvermerk nach DIN 34 beachten Who is who im IP oder I‘m the MAC (ARP) TCP Coax, Twisted Pair, LWL,..... App.AApp.BApp.C UDP Tokenr.PPPEthernet IP IP-Adresse 124.20.0.14 124.20.0.26 124.20.0.31. Hardware- (MAC-) Adresse 00-50-73-58-b3-40 00-50-73-52-a1-22 00-50-73-54-a3-00. 124.20.0.2600-50-73-52-a1-22122.10.0.12 ARP-Anfrage an alle KnotenIP-Adresse 124.20.0.14 124.20.0.26 124.20.0.31. Hardware- (MAC-) Adresse 00-50-73-58-b3-40 00-50-73-52-a1-22 00-50-73-54-a3-00. ARP-Antwort 20 min

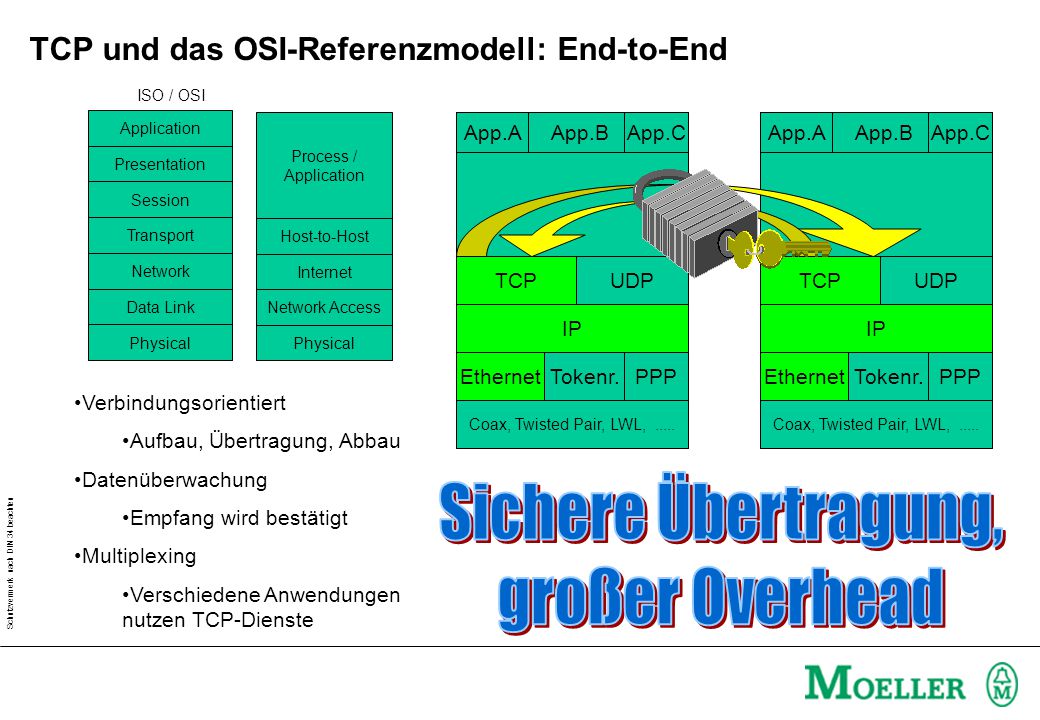

9 Schutzvermerk nach DIN 34 beachten TCP und das OSI-Referenzmodell: End-to-End Process / Application Host-to-Host Internet Network Access Physical TCP Coax, Twisted Pair, LWL,..... UDP Tokenr.PPPEthernet IP Application Presentation Session Transport Network Data Link Physical ISO / OSI TCP Coax, Twisted Pair, LWL,..... UDP Tokenr.PPPEthernet IP Verbindungsorientiert Aufbau, Übertragung, Abbau Datenüberwachung Empfang wird bestätigt Multiplexing Verschiedene Anwendungen nutzen TCP-Dienste App.AApp.BApp.CApp.AApp.BApp.C

10 Schutzvermerk nach DIN 34 beachten TCP und das OSI-Referenzmodell: Sockets HTTP Appl. X TCP Coax, Twisted Pair, LWL,..... UDP Tokenr.PPPEthernet IP TCP Coax, Twisted Pair, LWL,..... UDP Tokenr.PPPEthernet IP TCP Coax, Twisted Pair, LWL,..... UDP Tokenr.PPPEthernet IP IP 123.20.0.36 Rechner ARechner BRechner C FTP-Control Socket HTTP IP 123.20.0.34IP 10.0.0.123 Socket Port 21,1 Well known Port Port 21,2 Well known Port Port 80 Well known Port Port 241 Local Port Port 1880 Local Port Port 361 Local Port Socket

11 Schutzvermerk nach DIN 34 beachten Fensterln á la TCP Station1 Station2 Station2: Verbindung HTTP aufbauen ? In Ordnung! Mein Empfangsfenster hat Platz für 8 Datenpakete.

12 Schutzvermerk nach DIN 34 beachten Fensterln á la TCP Station1 Station2
