12. Juni 2002 Martin Menzel Preservation MIU Kniesystem.

Präsentation zum Thema: "12. Juni 2002 Martin Menzel Preservation MIU Kniesystem."—  Präsentation transkript:

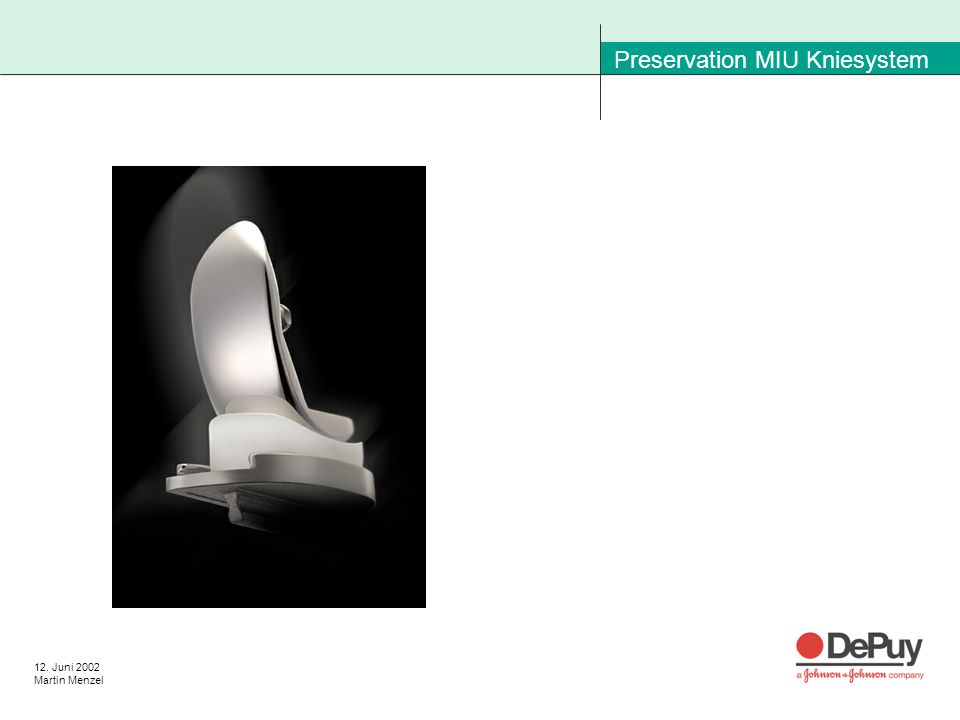

1 12. Juni 2002 Martin Menzel Preservation MIU Kniesystem

2 12. Juni 2002 Martin Menzel Preservation MIU Kniesystem Agenda Historie Design Konzept Instrumente

3 12. Juni 2002 Martin Menzel Preservation MIU Kniesystem Historie Robert Brigham- Uni-Condylar P. F. C. Sigma UNI P. F. C. UNI 1993 - 1996 1974 - 19931996 - 2002

4 12. Juni 2002 Martin Menzel Preservation MIU Kniesystem Historie LCS UNI 1995 - 2002 LCS Classic UNI 1977 - 1995

5 12. Juni 2002 Martin Menzel Preservation MIU Kniesystem Design Konzept Dave DALURY Baltimore USA Gerry ENGH Arlington USA Dave FISHER Indianapolis USA Wolfgang HERZBERG Hamburg Germany Greg KEENE Adelaide Australia Jim Macaulay Arlington USA Mark NOTTEABART Mazomet France Ed NEWMAN Christchurch New Zealand Designerteam

6 12. Juni 2002 Martin Menzel Preservation MIU Kniesystem Design Konzept Femur- Komponente zementiert Mobile Bearing Tibia- Komponente zementiert Modular Fixed Bearing Tibia- Komponente zementiert All Poly Tibia- Komponente zementiert Komponentenübersicht

7 12. Juni 2002 Martin Menzel Preservation MIU Kniesystem Design Konzept

8 12. Juni 2002 Martin Menzel Femurdesign - seitliche Ansicht 4.5 mm 7.5 mm Höhe vom PFC Sigma Uni Sphärischer Radius in der Hauptbelastungszone J Curve vom LCS Knie Anteriorer Schnitt verhindert Impingement Preservation MIU Kniesystem Design Konzept

9 12. Juni 2002 Martin Menzel Preservation MIU Kniesystem Design Konzept Femur-Design - Frontalansicht Sphärischer Radius in der Hauptbelastungszone Sphärischer Radius verhindert Druckspitzen im Polyethylene

10 12. Juni 2002 Martin Menzel Preservation MIU Kniesystem Design Konzept Femurrotation +/- 10 o möglich

11 12. Juni 2002 Martin Menzel Preservation MIU Kniesystem Design Konzept Tibia-Komponente Fixed Bearing posteriore Abflachung anteriore Abflachung Kiel posterior unterschnitten

12 12. Juni 2002 Martin Menzel Preservation MIU Kniesystem Design Konzept Mobile Bearing - Neutral Druckverteilung

13 12. Juni 2002 Martin Menzel Preservation MIU Kniesystem Instrumente Extramedulläre Tibiaausrichtung

14 12. Juni 2002 Martin Menzel Preservation MIU Kniesystem Instrumente Distaler Femurschnitt Universal Handgriff SpacerblockDistale Schnittlehre

15 12. Juni 2002 Martin Menzel Preservation MIU Kniesystem Instrumente Femurrotation Universal HandgriffFemurrotationslehre

16 12. Juni 2002 Martin Menzel Preservation MIU Kniesystem Instrumente Femurendbearbeitung Femur - Endbearbeitungslehre Probe-Femur-Komponente

17 12. Juni 2002 Martin Menzel Preservation MIU Kniesystem Instrumente Femurpräparation Bohrführung Probekiel mit Peg

18 12. Juni 2002 Martin Menzel Preservation MIU Kniesystem Instrumente Universal Handgriff Tibiapräparation Osteotome Probe-Tibia Probekiel

19 12. Juni 2002 Martin Menzel Preservation MIU Kniesystem Instrumente Probe-PE-Lager Fixed - Bearing Mobile - Bearing Test-Tibia Mobile - Bearing

20 12. Juni 2002 Martin Menzel Preservation MIU Kniesystem Design Konzept Vielen Dank
