1
10 Graphen gerichtete und ungerichtete, mit Marken an Ecken und/oder Kanten Anwendungsgebiete: Verkehrsnetze, Kommunikationsnetze, Netzpläne, Spiele,... Typische Fragestellungen: (kantenmarkiert) Wegsuche:existiert WegA B ? günstigster WegA B ?* ungünstigster WegA B ?* günstigster RundwegA A?* alle... WegeA x oder x y ?(*) Struktur:zyklisch? zusammenhängend? minimalen Spannbaum finden*
2
10.1 Spezifikation objektorientiert durch Spezifikation von Ecken-Objekten, bei vereinfachender Voraussetzung „nur ein Graph im Programm“ interface Node { Node create(); // creates unmarked node void mark(); // marks node boolean marked(); // checks mark void connect(Node n); // creates edge to node n Set succs(); // delivers successors... }
3
10.2 Repräsentation Adjazenzmatrix nach Durchnumerieren der Ecken 1,2,..,n, Boolesche n*n-Matrix A mita ik = (i,k) K Bei Kantenmarkierung m(i,k): a ik = m(i,k) (undefiniert falls keine Kante) Adjazenzlisten nach Durchnumerieren der Ecken 1,2,..,n, n-Vektor von Mengen der Nachfolger jeder Ecke, bei Kantenmarkierung inklusive der Marken Geflechte: Ecken als Objekte, Kanten als Verweise, Markierungen den Verweisen zugeordnet
4

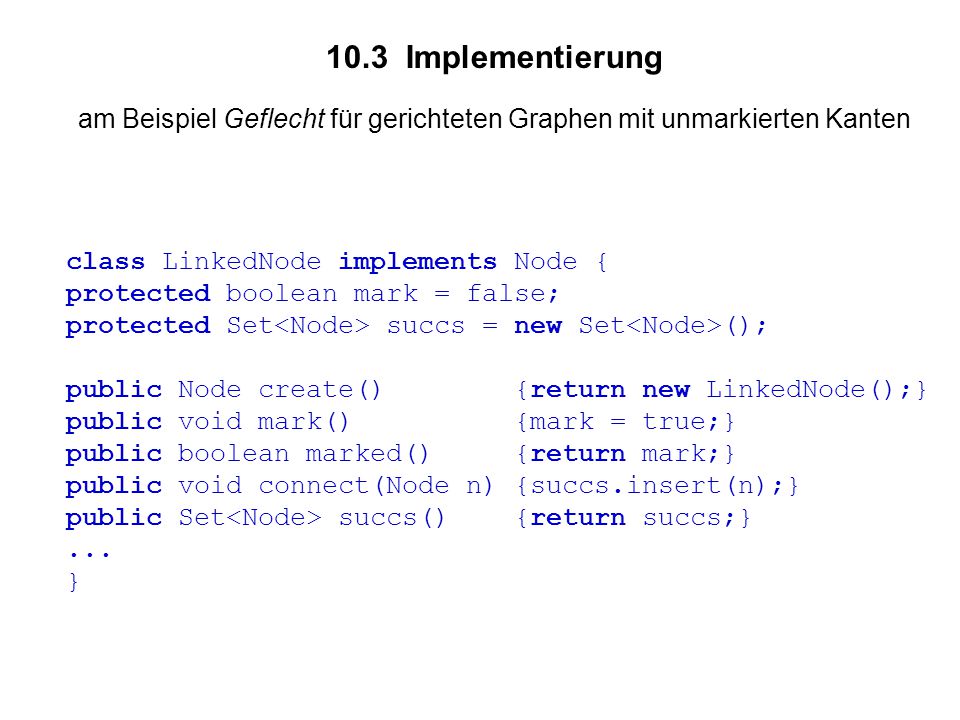

10.3 Implementierung am Beispiel Geflecht für gerichteten Graphen mit unmarkierten Kanten class LinkedNode implements Node { protected boolean mark = false; protected Set succs = new Set (); public Node create() {return new LinkedNode();} public void mark() {mark = true;} public boolean marked() {return mark;} public void connect(Node n) {succs.insert(n);} public Set succs() {return succs;}... }
5
10.4 Traversieren und Suchen Traversieren eines Graphen G ab Startecke w („Wurzel“) = Durchlaufen aller von w aus erreichbaren Ecken (unter Berücksichtigung der Kantenrichtung) als Tiefendurchlauf oder Breitendurchlauf der Expansion X(w) von G Beachte: i.a. werden nicht alle Ecken erreicht !
