1 Rechen-, Sieb- und Filteranlagen
Produkte zur Rückhaltung von Grob- und Feinstoff an Entlastungen Vorhaben: RÜB ETP Pirna AG: Stadtwerke Pirna Typ/ Bauart: automatisch beräumter Stabfeinrechen HSR 1, /600-4; Steuerung mit hochwassergeschützter Ausstattung

2 Rechen-, Sieb- und Filteranlagen
Die Rückhaltung von Schwimm- und Feststoffen im Bereich der Regenwasserbehandlung hat in den letzten Jahren an Bedeutung zugenommen. Hauptgrund sind starke Verunreinigungen in Vorflutern und Uferbereichen durch ausgetragene schwimmfähige Schmutzstoffe aus Regenentlastungsanlagen und Erkenntnisse über Zusammenhänge zwischen Feststoffanteil und Schmutzfracht im zu behandelnden Misch- und Regenwasser. Feststoffpartikel bestehen aus verschiedenartigen Substanzen wie Kohlenstoff, Stickstoff, Phosphat oder Schwermetallen, die bei Entlastungsereignissen mit dem Regenwasser in die Gewässer gelangen und die Gewässergüte erheblich beeinträchtigen können.

3 Systemvergleich - Klassifizierung
Grobrechen: Rechenanlage mit Stababstand > 8 mm Feinrechen / Feinstrechen: Rechenanlage mit Stababstand mm (im Mischwasser 4 – 8 mm) Grobsiebe: gelochte oder geschlitzte Bleche mit einer Maschenweite > 1 mm (im Mischwasser 5 – 8 mm) Feinsiebe: gelochte oder geschlitzte Bleche mit einer Maschenweite < 1 mm

4 Bemessungstool - „Rechen-Konfigurator“

5 Produktübersicht HSR-Rechen VSR-Rechen KSR-Rechen

6 HSR-Rechen Konstruktion/Komponenten Rechenstabpakete Rechenharken
5 3 1 Rechenstabpakete Rechenharken Reinigungswagen Gleitführung Grundrahmen Antrieb 6 2 4

7 HSR-Rechen Ansicht Oberwasserseite Ansicht Unterwasserseite

8 Systemlängsschnitt - Anordnungsvarianten
Vertikal aufgestellter Rechen (waagerecht durchströmt)

9 Systemlängsschnitt - Anordnungsvarianten
Horizontal aufgestellter Rechen (vertikal durchströmt)

10 Praxisbeispiel - Schneeberg RÜB
Entlastungsset HSR-Siebrechen und GSK-Wehre Vorhaben: Schneeberg, RÜB Ziegenschleppe AG: Kopf Umwelt- und Energietechnik GmbH Typ/ Bauart: 3 automatisch beräumte Stabrechen HSR 3, / in liegender Anordnung in Kombination mit GSK-Wehren

11 Entlastungsset HSR Siebrechen und GSK-Wehre
Vorhaben: Schneeberg, RÜB Ziegenschleppe

12 Entlastungsset HSR Siebrechen und GSK-Wehre
Vorhaben: Schneeberg, RÜB Ziegenschleppe

13 Entlastungsset HSR Siebrechen und GSK-Wehre
Ansicht OW Ansicht UW Vorhaben: Schneeberg, RÜB Ziegenschleppe

14 Entlastungsset HSR Siebrechen und GSK-Wehre
Entlastungsset Ansicht OW Notentlastungswehr Vorhaben: Schneeberg, RÜB Ziegenschleppe

15 Entlastungsset HSR-Siebrechen und GSK-Wehre
Ansicht Unterwasserseite Kontergewichte GSK-Wehr Vorhaben: Schneeberg, RÜB Ziegenschleppe

16 HSR-Rechen 2017-04-10 Vorhaben: RÜB-KA Gera
AG: Ostthüringer Wasser und Abwasser GmbH Typ/ Bauart: 2 automatisch beräumte Stabfeinrechen HSR 1, /600-6

17 HSR-Rechen 2017-04-10 Vorhaben: RÜB Stadtpark Delitzsch
AG: Abwasserzweckverband Delitzsch Typ/ Bauart: automatisch beräumter Stabfeinrechen HSR 3, /945-4

18 HSR-Rechen 2017-04-10 Vorhaben: RÜ Dresden, Bundschuhstraße
AG: Stadtentwässerung Dresden Typ/ Bauart: automatisch beräumter Stabfeinrechen HSR 1, /800-4 in Kombination mit einem elektrischen Absenkschütz

19 HSR-Rechen 2017-04-10 Vorhaben: RÜB ETP Pirna AG: Stadtwerke Pirna
Typ/ Bauart: automatisch beräumter Stabfeinrechen HSR 1, /600-4; Steuerung mit hochwassergeschützter Ausstattung

20 HSR-Rechen 2017-04-10 Vorhaben: RÜB 5 Weißenfels
AG: Essener Hochdruck-Rohrleitungsbau Typ/ Bauart: 2 automatisch beräumte Stabfeinrechen HSR 2, /1000-4

21 HSR-Rechen 2017-04-10 Vorhaben: RÜB 5 Weißenfels
AG: Essener Hochdruck-Rohrleitungsbau Typ/ Bauart: 2 automatisch beräumte Stabfeinrechen HSR 2, /1000-4

22 HSR-Rechen Vorhaben: RÜ Wolfen-Nord
AG: Reif Baugesellschaft mbH & Co. KG Typ/Bauart: 1 Rechen HSR-2,12/646/8000-4

23 VSR-Rechen Rechenkonstruktion
3 Durchströmung Rechenfläche Rechenharke Antrieb Befestigungskonsole 4 2 4 1

24 VSR-Rechen Grundriss VSR-Rechen mit ASK-Wehr

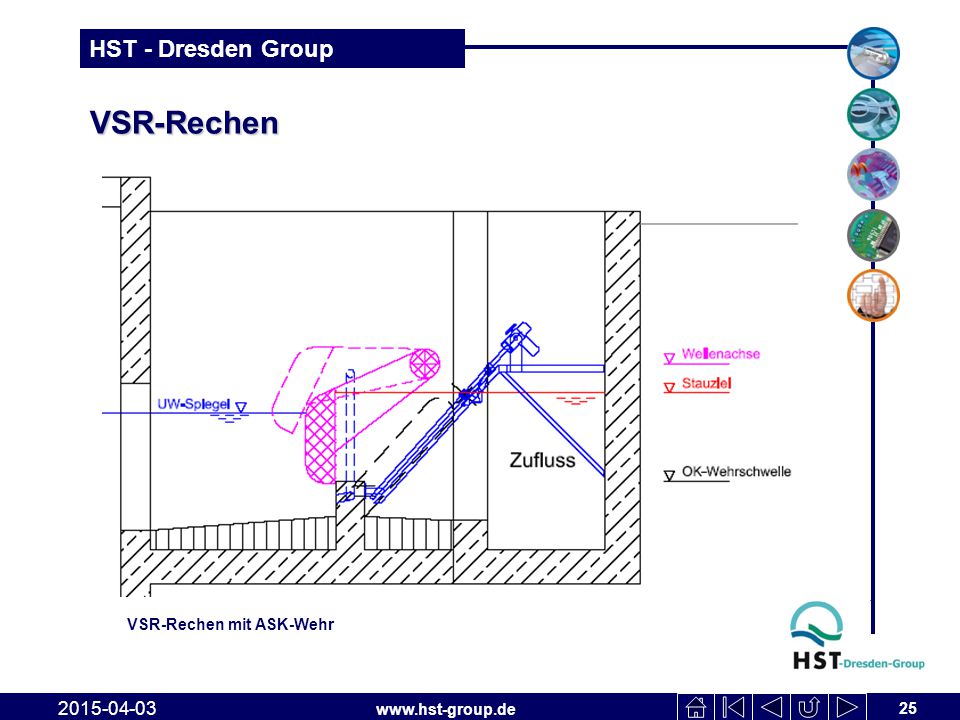

25 VSR-Rechen VSR-Rechen mit ASK-Wehr

26 KSR-Rechen Rechenkonstruktion Rechenfläche klappbar Tauchwand
Befestigungskonsole mit Gleitlager 2 Durchströmung 3 1

27 KSR-Rechen Ansicht Oberwasserseite Draufsicht

28 LSR-Rechen Konstruktion/Komponenten Siebfläche Siebgutabstreifer
3 6 Siebfläche Siebgutabstreifer Reinigungswagen Führung Grundrahmen Antrieb 1 4 2 5

29 LSR-Rechen Kombination Lochsiebrechen mit Stauschild im Rundbecken

30 LSR-Rechen Lochsiebrechen + Stauschild

31 Neues Produkt! Scheibenfiltersystem zur Zurückhaltung von Fein- und Grobstoffen aus strömenden Flüssigkeiten Konstruktionsmerkmale: Antrieb jedes Filterrotors über aufgesetzte Hydraulikmotore Verzicht auf obere Loslager Systemlösung für die Drehzahlregelung in Abhängigkeit vom Ist-Wasserstand im Zulauf Konstruktionsvariante für waagerechte Lage der Filterrotoren einschl. Schwenkrahmen Vorteile: Wesentliche Erhöhung der Funktionssicherheit Wesentliche Erhöhung der Zuverlässigkeit durch belastungsabhängigen Betrieb Einstellbarkeit der Drehzahlen bzw. der Räumgeschwindigkeit für Systemoptimierung Universalität für unterschiedliche Einbaulagen Verringerung der Investitions- und Betriebskosten Vorbereitung Einbau
