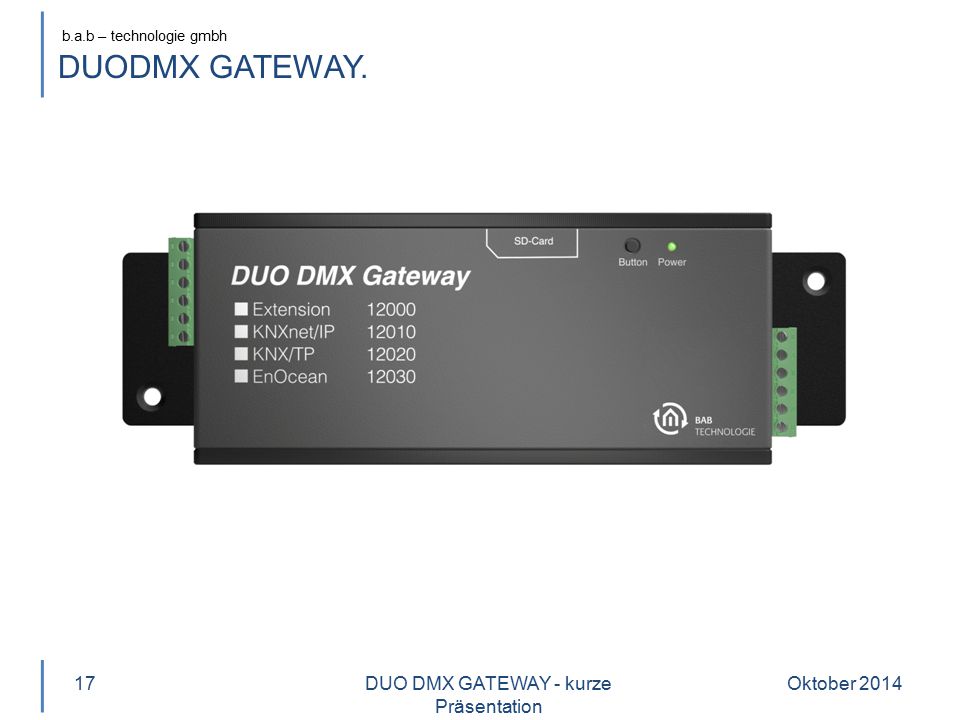

Oktober 2008 DUODMX GATEWAY. Produktvarianten. - inklusive professioneller DMX Software Produktname DUODMX GATEWAY Varianten 12000 Extension 12010 KNXnet/IP 12020 KNX/TP 12030 EnOcean 12040 Standalone 12100 Extension S/R 12110 KNXnet/IP S/R 12120 KNX/TP S/R 12090 Hutschienenadapter Bei der Power Net Variante wird an der rechten Seite des Gehäuse ein Power Net Bus Ankoppler angebracht. Die Breite des eibPorts erhöht sich im 2 Einheiten. Die EIB Busklemme ist in dieser Variante ohne Funktion. DUO DMX GATEWAY - kurze Präsentation Oktober 2014 eibPort Schulung

4 DUODMX GATEWAY. Übersicht. Hardware.
Oktober 2008 DUODMX GATEWAY. Übersicht. Hardware. Betriebsspannung: 12-32V Leistungsaufnahme <= 1.2VA Spannungsversorgung: Power over Ethernet (PoE) oder über Klemme Schnittstellen (je nach Modell): KNX TP (Twisted Pair über Anschlussklemme ≤1,5mm²) 2* DMX512 (über Anschlussklemme ≤1,5mm²) Ethernet (RJ45-Anschluss) EnOcean (über externe SMA Antenne) WLAN b (kompatibel zu b/g/n) SD Kartenslot für Update oder Projekt Upload Externe Antenne: 2,50 m Kabel, Magnetfuß und SMA-Stecker. Montage: Deckeneinbau oder über Hutschienenadapter Maße (B x H x T) in mm: ohne Befestigungslaschen: 116 x 50 x 26 mit Befestigungslaschen: 146 x 50 x 26 Übersicht Hardware DUO DMX GATEWAY - kurze Präsentation Oktober 2014 eibPort Schulung

5 DUODMX GATEWAY. Übersicht. Software.
Oktober 2008 DUODMX GATEWAY. Übersicht. Software. DMX-Configurator mit Live Modus Projektdaten per Netzwerk oder SD Karte übertragbar Systemvoraussetzung (DMX-Configurator): Betriebssystem: Aktuelle Windows® Desktop Systeme Kommunikation: Netzwerkschnittstelle Festplattenspeicher: 5 MB Optional: Kartenlesegerät für SD-Karten Übersicht Software Windows PC (für DMX Configurator Software) Spannungsversorgung DUODMX GATEWAY Optional: SD Speicherkarte Voraussetzungen DUO DMX GATEWAY - kurze Präsentation Oktober 2014 eibPort Schulung

6 DUODMX GATEWAY. Highlights.
Oktober 2008 DUODMX GATEWAY. Highlights. Senden und Empfangen mit einem DUODMX (S/R Modell) Kommunikationsobjekte: 1Bit, 4Bit, 1Byte, 3Byte und 4Byte Gruppendimmen von DMX Kanälen über eine Gruppenadresse DMX Gerätemanager; eine Gruppenadresse steuert mehrere DMX Kanäle Spannungsversorgung: PoE »DMX-Configurator« (professionelle DMX-Software) 2x DMX Welten á 512 Kanäle (arbeiten unabhängig voneinander) EnOcean Ausführung inklusive EnOcean Repeater (Level 1&2) Highlights Info DMX DUO DMX GATEWAY - kurze Präsentation Oktober 2014 eibPort Schulung

7 DUO DMX GATEWAY - kurze Präsentation

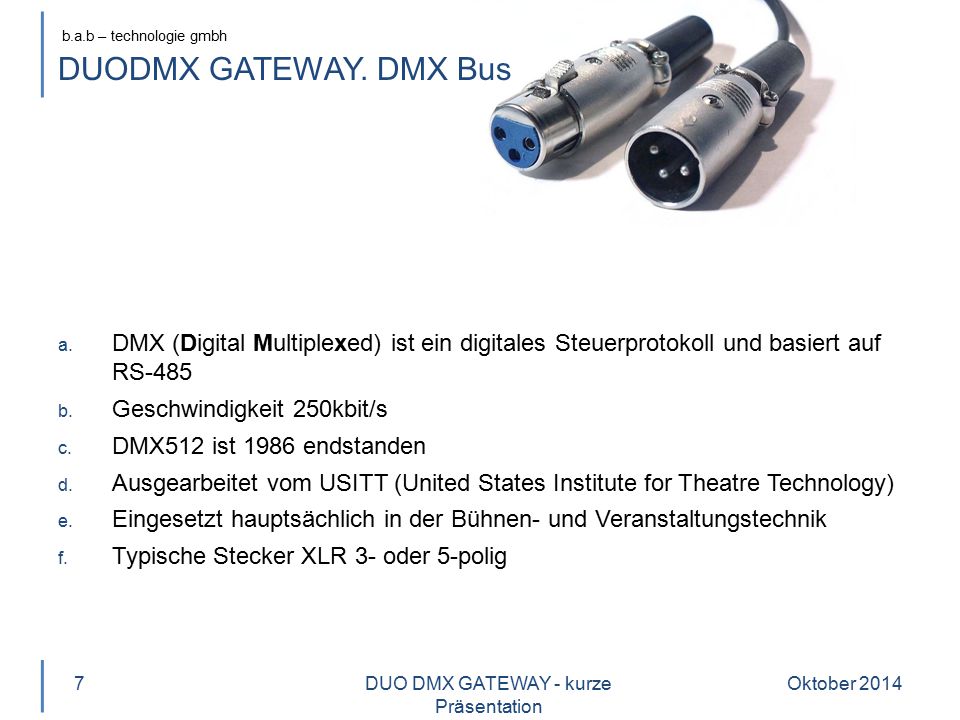

DUODMX GATEWAY. DMX Bus DMX (Digital Multiplexed) ist ein digitales Steuerprotokoll und basiert auf RS-485 Geschwindigkeit 250kbit/s DMX512 ist 1986 endstanden Ausgearbeitet vom USITT (United States Institute for Theatre Technology) Eingesetzt hauptsächlich in der Bühnen- und Veranstaltungstechnik Typische Stecker XLR 3- oder 5-polig DUO DMX GATEWAY - kurze Präsentation Oktober 2014

8 DUODMX GATEWAY. Funktionsübersicht
Oktober 2008 DUODMX GATEWAY. Funktionsübersicht DMX KNX DMX … klick für Anschlussbild. DUO DMX GATEWAY - kurze Präsentation Oktober 2014 eibPort Schulung

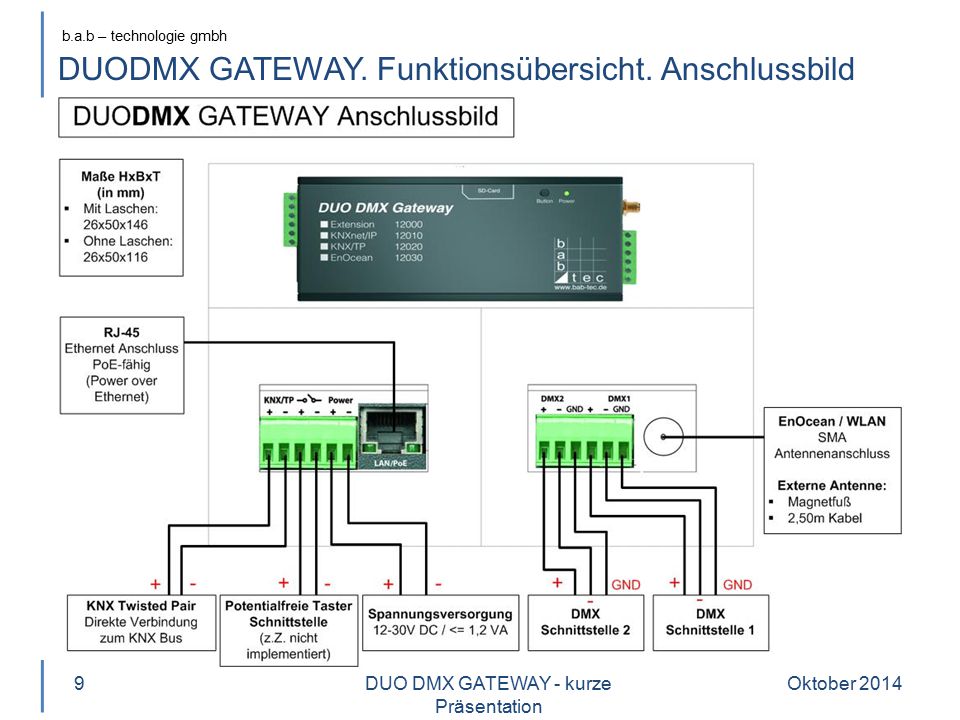

9 DUODMX GATEWAY. Funktionsübersicht. Anschlussbild
DUO DMX GATEWAY - kurze Präsentation Oktober 2014

10 DUODMX GATEWAY. Funktionsübersicht. S/R
Oktober 2008 DUODMX GATEWAY. Funktionsübersicht. S/R KNX DMX … klick für Anschlussbild. DUO DMX GATEWAY - kurze Präsentation Oktober 2014 eibPort Schulung

11 DUODMX GATEWAY. Funktionsübersicht. S/R Anschlussbild
DUO DMX GATEWAY - kurze Präsentation Oktober 2014

12 DUODMX GATEWAY. Funktionsübersicht
Oktober 2008 DUODMX GATEWAY. Funktionsübersicht DMX WLAN Smarttablet / Smartmobile DMX DUO DMX GATEWAY - kurze Präsentation Oktober 2014 eibPort Schulung

13 DUODMX GATEWAY. Software
Professionelle Software zur Erstellung von einstellbaren „Fade“ und „Wait“ Zeiten für jeden einzelnen Schritt Ablaufsteuerung von Szenen Gruppenbildung von Kanälen Kanäle vor- und rückwärts Rotieren (Lauflicht) Gerätemanager „Soft Patching“ „Color Picker“ Szenen Sequenzen DUO DMX GATEWAY - kurze Präsentation Oktober 2014

14 DUODMX GATEWAY. Software
Professionelle Software zur Konfiguration der Gateways Konfiguration des DUO DMX Gateways Verknüpfung der Gruppenadressen bzw. EnOcean Teilnehmer mit den DMX Kanälen direkt per „Drag and Drop“ Übertragen der Daten per Datei Export oder über Netzwerk Unterstüzte Datenpunkte: 1Bit, 4Bit, 1Byte, 3Byte und 4Byte Rückmeldung von Werten Gruppendimmen Live Modus DUO DMX GATEWAY - kurze Präsentation Oktober 2014

15 DUO DMX GATEWAY - kurze Präsentation
Zusammenfassung DUO DMX GATEWAY - kurze Präsentation Oktober 2014

16 DUODMX GATEWAY. Zusammenfassung
Oktober 2008 DUODMX GATEWAY. Zusammenfassung Zusammenfassung Voraussetzungen Netzwerkfähiger Windows PC Professionelle DMX Software inklusive Facts KOMPAKT. Maße für Deckeneinbau oder Hutschienenmontage für Verteilereinbau PROFESSIONELLE SOFTWARE. Mit dem DMX-Configurator Szenen und Sequenzen erstellen DIREKTE KONTROLLE. 512 Kanäle an zwei unabhängig von einander steuerbaren DMX „Welten“ direkt aus dem KNX oder EnOcean steuern BIDIREKTIONAL. Mit einem DUODMX Gateway senden und empfangen. Steuern von KNX auch aus der DMX Welt möglich BEQUEM. Konfigurationen können über Netzwerk und SD Karte eingespielt oder geändert werden WLAN. Auch wenn kein Netzwerk, KNX® oder EnOcean® am Einbauort verfügbar sind, ist das Gerät verwendbar. STANDALONE. Kann auch direkt (nur die Standalone Variante) gesteuert werden UP TO DATE. Kostenlose Firmware Aktualisierungen DUO DMX GATEWAY - kurze Präsentation Oktober 2014 eibPort Schulung
