Vorlesung Hydrologie I
SS 2014 Vorlesung Hydrologie I Dr. Fred Hattermann Do Haus 12 1 1
2
Inhalts- und Terminübersicht
1. VL Einführung 2. VL Wasserkreislauf 3. VL Strahlung ( Feiertag) 4. VL Komponenten und Prozesse des Wasserkreislaufs 5. VL Niederschlag I 6. VL Niederschlag II ( Feiertag) 7. VL Verdunstung 2
3
Inhalts- und Terminübersicht
8. VL Versickerung 9. VL Infiltration 10. VL Abfluss I 11. VL Abfluss II 12. VL Einheitsganglinie I 13. VL Einheitsganglinie II 3
4
Wasserkreislauf Wasserhaushaltsgleichung
Grundsätzlich gilt über sehr lange Zeiträume für terrestrische Systeme: Niederschlag (N) = Abfluss (Q) + Verdunstung (V) Tatsächlich wird aber Wasser im System gespeichert (S), z.B. im Grundwasser, in der ungesättigten Zone und in den Oberflächengewässern: 4
5
Wasserkreislauf Niderschlag = Abfluss Verdunstung + + 5
6
Wasserkreislauf 6
7
Wasserhaushalt am Beispiel Potsdam
Lokale Wasserbilanz in Potsdam: Niederschlag in Potsdam ~600mm Verdunstung in Potsdam ~500mm Der Rest (~100 mm) fließt über die Flüsse zum Meer Daraus folgt: eine Niederschlagsänderung von 10% des Niederschlags oder der Verdunstung entspricht ca. 50% des Abflusses. (25mm/a Niederschlag / Verdunstung entsprechen ~110m3/s Abfluss am Elbepegel Neu Darchau)
8
Wasserkreislauf 2.1 Typische Skalen in der Hydrologie Definition:

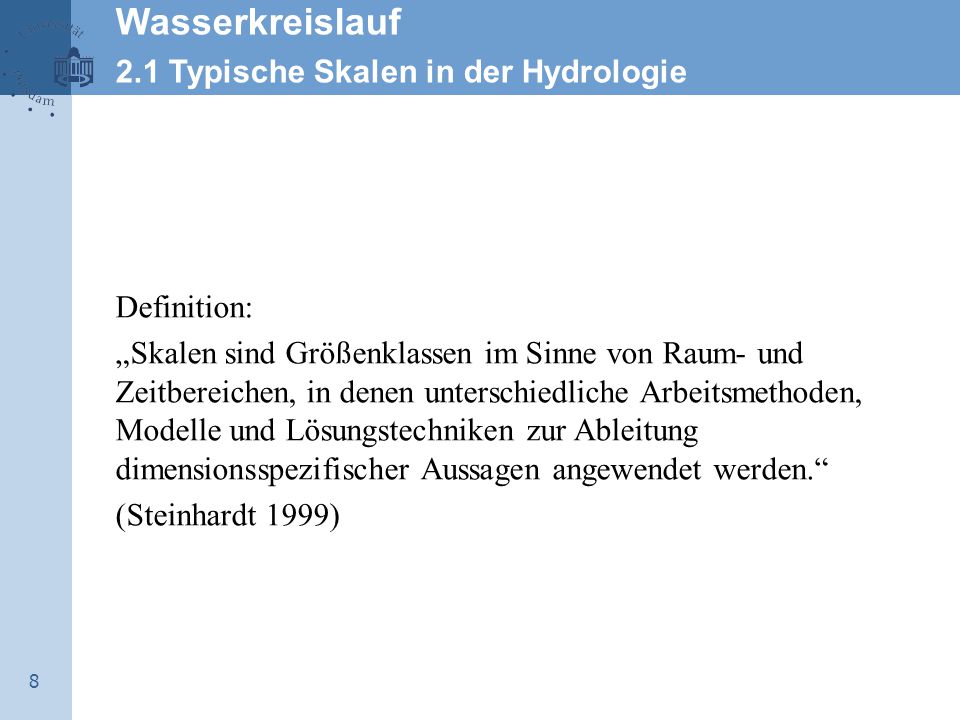

„Skalen sind Größenklassen im Sinne von Raum- und Zeitbereichen, in denen unterschiedliche Arbeitsmethoden, Modelle und Lösungstechniken zur Ableitung dimensionsspezifischer Aussagen angewendet werden.“ (Steinhardt 1999) 8
9
} } } Wasserkreislauf 2.1 Typische Skalen in der Hydrologie Fläche
Ausdehnung lokal 1 m² Hang 1 ha Einzugsgebiet 1 – km² regional – 1 Mio km² kontinental bis 10 Mio km² global bis 100 Mio km² } mikro } meso } makro Zeit Dauer Auflösung Ereignis kurzfristig 1 – 1200h 1s – 1h saisonal mittelfristig 1200h – 1a 1h – 1d kontinuierlich langfristig 1 – 100 a 1d – 1a 9
10
Wasserkreislauf 2.1 Typische Skalen in der Hydrologie
Zusammenhang zwischen Raum- und Zeitskalen in der Hydrologie (nach Blöschl, 1996 und Niehoff, 2001)
11
Wasserkreislauf 2.2 Der globale Wasserkreislauf
Man kann zwei Wasserkreisläufe unterscheiden : 1. Meer - Atmosphäre - Meer 2. Meer - Atmosphäre - Land - Meer 11
12
Wasserkreislauf 2.2 Der globale Wasserkreislauf
2.2 Der Wasserkreislauf im globalen Maßstab 12 Datengrundlage: Endlicher 1991, S. 71.
13
Wasserkreislauf 2.2 Der globale Wasserkreislauf
Daten nach UNESCO 2003
14
Wasserkreislauf 2.2 Der globale Wasserkreislauf Niederschlag 14
15
Wasserkreislauf – Atmosphärischer Transfer
16
Wasserkreislauf 2.2 Der globale Wasserkreislauf Mittlere Temperatur
17
Wasserkreislauf 2.2 Der globale Wasserkreislauf Pot. Verdunstung
18
Wasserkreislauf 2.2 Der globale Wasserkreislauf Akt. Verdunstung
19
Wasserkreislauf 2.2 Der globale Wasserkreislauf - Abfluss
20
Wasserkreislauf 2.2 Der globale Wasserkreislauf Rel. Feuchte
21
Wasserkreislauf 2.2 Der globale Wasserkreislauf Schneemächtigkeit 21
22
Wasserkreislauf 2.2 Der globale Wasserkreislauf Bodenfeuchte 22
23
Wasserkreislauf 2.2 Der globale Wasserkreislauf Temperatursummen
24
Wasserkreislauf 2.2 Der globale Wasserkreislauf Nettoprimärproduktion
25
Wasserkreislauf 2.2 Der globale Wasserkreislauf Potentielle Vegetation
25
26
2.3 Wasserflüsse in der Mikroskala (Betrachtungen am Punkt)
Freilandniederschlag Bestandsniederschlag Abropfender Niederschlag Aufnahme von Bodenwasser durch die Pflanzenwurzeln Bodenevapotranspiration Wurzelentzug Transpiration der Pflanzen Evapotranspiration von der Pflanzenoberfläche Makroporeninfiltration Matrixinfiltration Wasserbewegung in der Bodenmatrix Interaktion Makroporensystem – Bodenmatrix Muldenrückhalt
27
2.3 Wasserflüsse in der Mikroskala (Betrachtungen am Punkt)
Grundsätzlich unterscheidet man zwischen vertikalen und horizontalen Prozessen: Vertikal: Niederschlag Evapotranspiration Infiltration Transpiration Perkolation Kapillaraufstieg Horizontal Oberflächenabfluss Wolken Zwischenabfluss Abfluss im Gerinne Grundwasserabfluss
28
2.3 Wasserflüsse in der Mikroskala Herleitung der Wasserhaushaltsgleichung
Niederschlag (Freiland ) I(t) [mm/Zeit] Verdunstung: Transpiration +Evaporation +Evapotranspiration T=EV+TR+EVIZ Interzeptionsverlust C [mm] Bestandsniederschlag Inet q0+Δq0 q0 Oberflächenabfluss qz+Δqz qz ΔSuz Zwischenabfluss GW-Spiegel qgw+Δqgw qgw Kontrollvolumen ΔSgw Grundwasserabfluss undurchlässig L*B Massenerhaltung: Änderung der Wassermenge im Kontrollvolumen = Differenzen der Flüsse 28
29
2.3 Wasserflüsse in der Mikroskala Herleitung der Wasserhaushaltsgleichung
Massenerhaltung: Änderung der Wassermenge im Kontrollvolumen = Differenzen der Flüsse N V=-C-ET Wasserhaushaltsgleichung 29
30
2.3 Wasserflüsse in der Mikroskala Planetarischen Grenzschicht
up Geschwindigkeit des Windes Δp Δp = Dicke der Planetarischen Grenzschicht (Reibungsschicht der Atmosphäre) u(z) zr zr = Referenzmaßhöhe (10m) 30
31
2.4 Wasserkreislauf am Hang
32
2.3 Wasserflüsse in der Landschaft Heterogenität der Landschaft
33
2.5 Wasserflüsse in Einzugsgebieten
34
2.5 Wasserflüsse in Einzugsgebieten Definition Einzugsgebiet
control point contour line slope line crestline = watershed rock permeable high permealbe low permeable catchment AC Das Einzugsgebiet ist das Gebiet bzw. die Fläche, aus der ein Gewässersystem seinen Abfluss bezieht. Es ist grundsätzlich zu unterscheiden zwischen dem oberirdischen und dem unterirdischen Einzugsgebiet.
35
2.5 Wasserflüsse in Einzugsgebieten Definition Einzugsgebiet
36
2.5 Wasserflüsse in Einzugsgebieten Elemente eines Einzugsgebietes
Settlements/ Infrastructure Soils/ Geology/ Topography Land use Hydrology Climate
37
2.6 Wasserkreislauf in Deutschland Mittlere Niederschläge und Niederschlagsänderungen
Acrobat-Dokument Mean precipitation Trend in precipitation Data: Wodinski, Gerstengarbe and Werner, PIK Potsdam
38
2.6 Wasserkreislauf in Deutschland Verdunstung und Abfluss als Mittel der Jahre 1961-1990

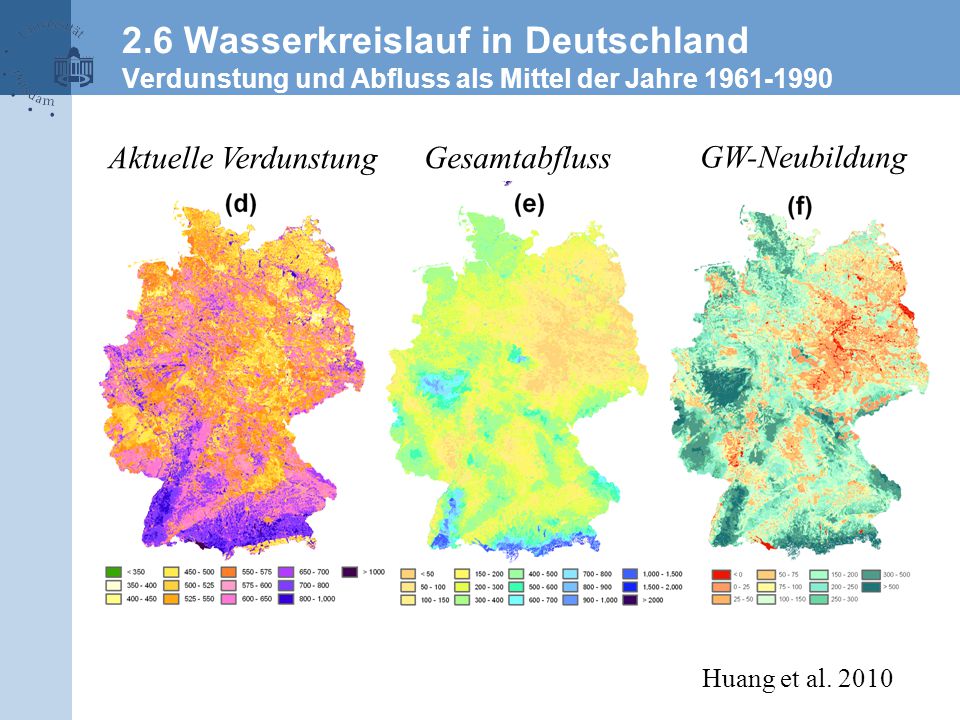

Aktuelle Verdunstung Gesamtabfluss GW-Neubildung Huang et al. 2010
39
2.6 Wasserkreislauf in Deutschland Die großen Flussgebiete
40
2.6 Wasserkreislauf in Deutschland Saisonale Wasserflüsse im Elbeeinzugsgebiet
Evapotranspiration Niederschag Abfuss
41
2.6 Wasserkreislauf in Deutschland
Niederschlag ~ 790 mm Verdunstung ~ 492 mm Oberird. Abfluss ins Meer ~ 494 mm Zufluss von Oberliegern ~ 199 mm Wasserbilanz der Bundesrepublik Deutschland für die Periode mit Wasserbedarfs- und Wasserverbrauchszahlen des Jahres 1985 (nach Liebscher(1985)) 41
42
2.6 Wasserkreislauf in Deutschland Wasserverbrauch
Nutzung Mrd. Kubikmeter pro Jahr Prozent Landwirtschaft 0,1 Wärmekraftwerke für die öffentliche Versorgung 24,8 13,2 Bergbau und Verarbeitendes Gewerbe 7,8 4,1 Öffentliche Wasserversorgung 5,4 2,9 Ungenutzt 150,0 79,8 Potentielles Wasserdargebot 188,1 100 Wasserdargebot und Wassernutzung in Deutschland (2001). Daten nach Statistisches Bundesamt.
43
2.6 Wasserkreislauf in Deutschland Wasserverbrauch
44
2.6 Wasserkreislauf in Deutschland Wasserverbrauch
45
Wasserkreislauf 2.2 Der globale Wasserkreislauf
Der Wasserkreislauf wird durch den (solaren) Energieinput gesteuert! 45 Datengrundlage: Endlicher 1991, S. 71.
46
2.6 Wasserkreislauf in Deutschland Schema der Änderung der Wasserflüsse -> nur T-Anstieg
Nur Temperaturanstieg Ohne Klimawandel
47
2.6 Wasserkreislauf in Deutschland Änderung der Wasserflüsse im Elbeeinzugsgebiet
48
2.6 Wasserkreislauf in Deutschland Änderung der Wasserflüsse im Elbeeinzugsgebiet
49
2.6 Wasserkreislauf in Deutschland Änderung der Wasserflüsse im Rheineinzugsgebiet
50
2.6 Wasserkreislauf in Deutschland Änderung der Wasserflüsse im Rheineinzugsgebiet
51
2.6 Wasserkreislauf in Deutschland Änderung der Wasserflüsse im Donaueinzugsgebiet
52
2.6 Wasserkreislauf in Deutschland Änderung der Wasserflüsse im Donaueinzugsgebiet
53
Inhalts- und Terminübersicht
1. VL Einführung 2. VL Wasserkreislauf 3. VL Strahlung ( Feiertag) 4. VL Komponenten und Prozesse des Wasserkreislaufs 5. VL Niederschlag I 6. VL Niederschlag II ( Feiertag) 7. VL Verdunstung 53
54
Inhalts- und Terminübersicht
8. VL Versickerung 9. VL Infiltration 10. VL Abfluss I 11. VL Abfluss II 12. VL Einheitsganglinie I 13. VL Einheitsganglinie II 54
55
2.3 Wasserflüsse in der Mikroskala Planetarischen Grenzschicht
Windgeschwindigkeiten für geringe Höhen (bis ca. 20m) u* = Schubspannungsgeschwindigkeit ӕ = 0,4 ; Karman-Konstante d = Verdrängungshöhe z0 = Rauhigkeitsparameter z z0 Pflanzenhöhe d u bzw. ӕ ӕ 55
